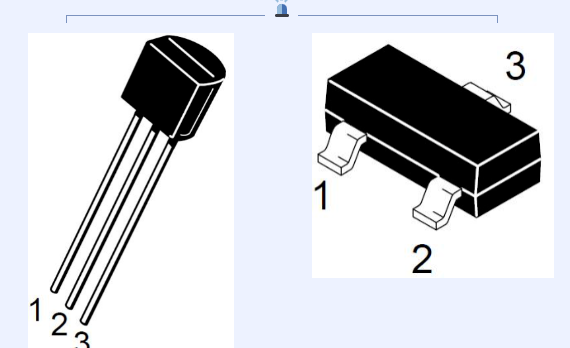

D431/WL431是一个常见的可调精密稳压器,其历史悠久,早期设计目的是为了提供一个灵活可调、高精度的电压参考和稳压解决方案,由于其高精度、低成本及设计灵活的特性,其今天仍然广泛应用在反激开关电源中,如各种电源适配器,电动车充电器等,作为反馈信号的误差放大器使用,以实现开关电源电路精确、稳定、可靠的电压输出。

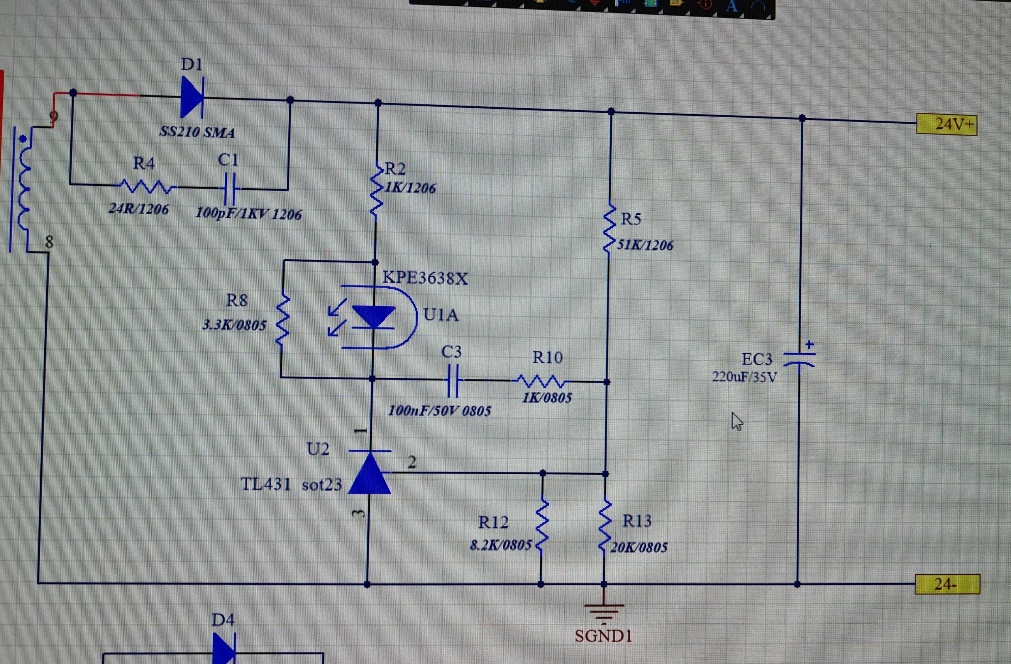

近期有客户反馈使用WL431参与反馈的反激开关电路时输出电压无法稳定,设置稳压电压为24V,实际空载时达到了29V,带载时也忽高忽低;经了解分析发现,部分应用中周边电阻搭配欠佳,故进行以下计算:
01 计算输出反馈分压电阻R5和R13
这两颗上、下拉分压电阻的取值,一是决定了输出电压;二是要保证WL431稳定工作,即其基准端流入电流不能小于规格书中描述的典型值,为了保证取样精度,可以设置流过下拉电阻R13的电流远远大于流进WL431的Ref端电流,通常取100倍,此时基本可以忽略掉WL431的Ref端输入电流的影响了。

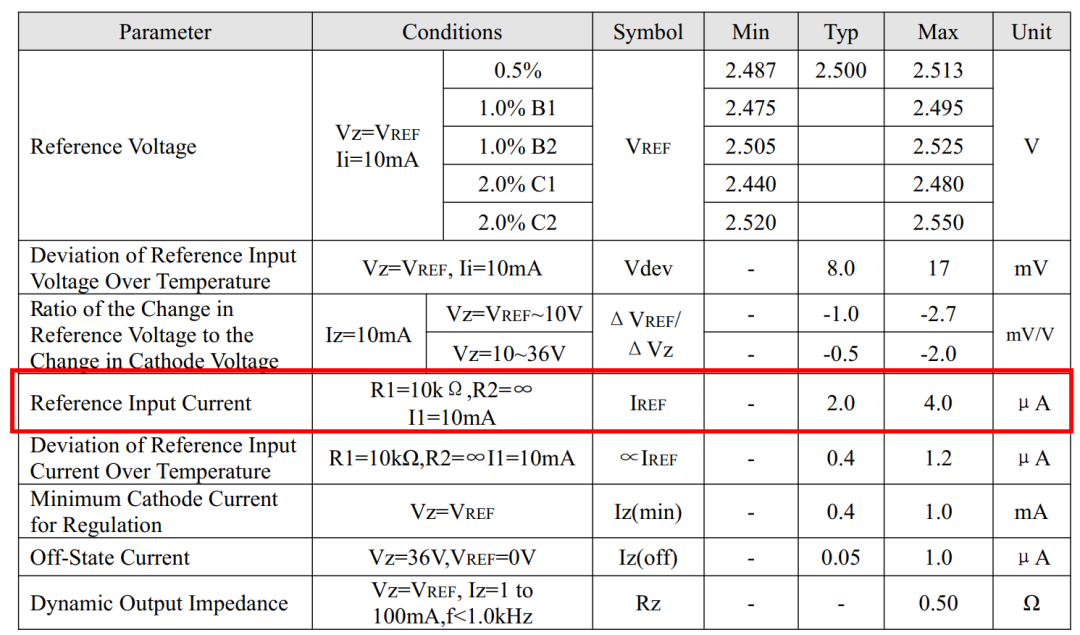

如图规格书中描述的Ref端最小典型值为2uA,所以流过R13最小电流为2uA*100=200uA,Vref=2.5V,所以允许的R13最大理论值为2.5V/200uA=12.5KΩ;R13越小,WL431的R端输入电流对R5和R13分压影响越小,但消耗在电阻身上的功率也越大,所以建议取理论值附近的常用电阻值,这里取10K,即下拉电阻R13=10K;再来计算上拉电阻R5,R5两端电压等于Vout-2.5V;流过R5的电流等于流过R13的电流,IR5=IR13=2.5V/10KΩ=0.25mA(计算时忽略掉WL431的Ref端输入电流),所以R5=(24-2.5V)/0.25mA = 86KΩ;
R5/R13取1%阻值的电阻,如果取出的电阻不常用或不好购买时,可以用串、并联的方式取得同等阻值,或上、下拉电阻同比例缩小,但会增加功耗。
02 计算光耦的串联限流电阻R2
R2与光耦和WL431串联,其作用是提供TL431和光耦正常工作时需要的电流,并对其进行限制以免过度消耗,其取值对二者工作都有影响。WL431的阴极输出电压等于Ref端2.5V时,光耦和R2共同承担了最大电压为24-2.5V=21.5V,减掉光电二极管导通压降电压大约1.2V,R2两端电压为20.3V。

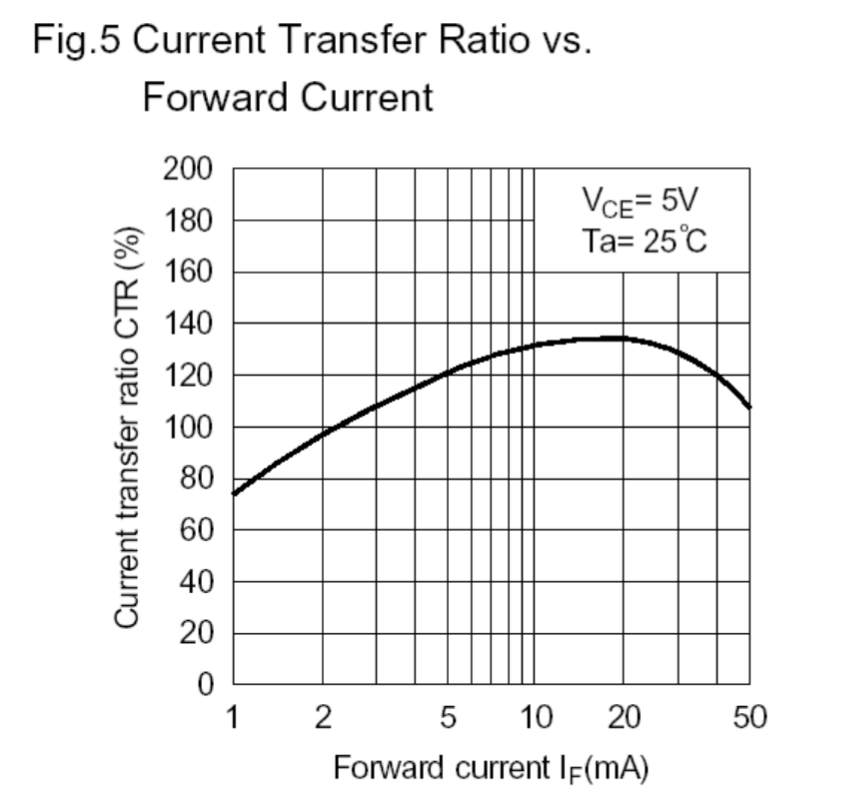

PC817在光电二极管正向电流5-20mA范围内时线性度较好,所以可以设置工作电流为10mA(取中间值,方便后面限流电阻R2在附近取值)。此时R2=20.3V/10mA=2.03KΩ,取附近常用电阻值2K,R2的最大取值为20.3V/5mA= 4.06KΩ;R2的最小取值为20.3V/20mA= 1.015KΩ。
03 计算光耦的并联电阻R8
WL431正常工作的另一先决条件,是K端到A端流过电流不能小于1mA。当光耦的发光二极管正向压降未达到开启阈值情况下,R8承担了保证431正常工作的重任,此时光耦电流近似为0,R2压降为0,所以R8两端电压最大为1.2V,R8=1.2V/1mA,得出R8最大为1.2K。当R8大于1.2K将可能导致431不能正常工作。R8可以取更小的值,同样会增加了不必要的功耗。这里取个附近值R8=1K。
小结
按照如上计算出来的值更换元件后,客户反馈24V输出电压在1~100mA拉载下输出稳定。
