引言
在当今电子设备日益小型化和高效化的趋势下,电源管理IC的性能要求越来越高。D2503作为一款380KHz高频、3A输出的降压型DC-DC转换器,凭借其宽输入电压范围、高效率和简化的外围电路设计,成为LCD显示、网络设备和通信系统等应用的理想选择。本文将深入解析D2503的技术特性、工作原理和设计要点,为工程师提供实用的参考指南。
一、D2503核心特性解析
1. 基本参数
-
输入电压范围:3.6V至30V(极限值-0.3V至30V)
-
输出电压范围:0.8V至16V可调(通过外部电阻设置)
-
开关频率:380KHz(典型值,范围323KHz-437KHz)
-
输出电流能力:最大3A连续电流
-
转换效率:典型值88%(12V输入,5V/3A输出时)
2. 关键性能优势
-
高集成度:内置功率MOSFET和补偿电路,减少外围元件数量
-
动态响应:支持0-100%占空比线性调节
-
保护功能:
-
短路保护(短路时频率自动降至80KHz)
-
热关断(结温超过125℃时保护)
-
过流保护(典型限流值4.7A)
-
二、引脚功能与典型应用电路

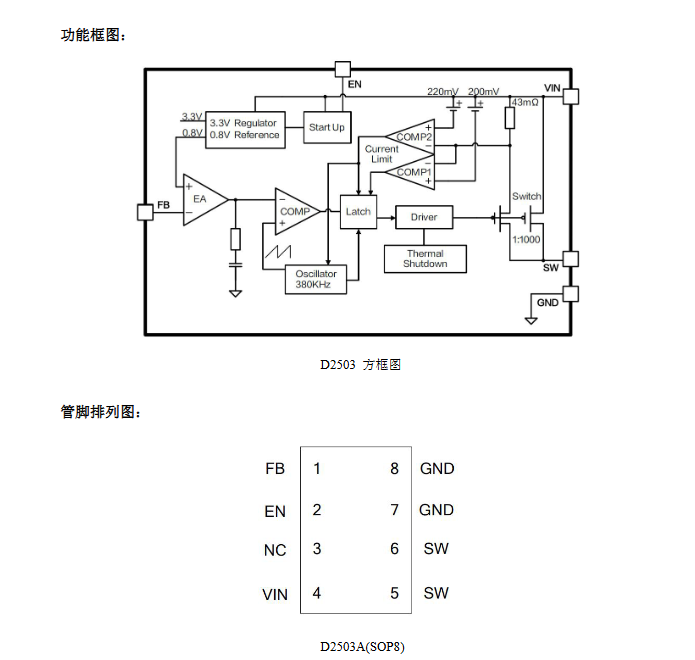

1. 引脚配置(SOP8封装)
引脚号 | 名称 | 功能描述 |
---|---|---|
1 | FB | 反馈输入(基准电压0.8V) |
2 | EN | 使能控制(高电平有效,悬空默认使能) |
4 | VIN | 电源输入(需并联220μF以上电容) |
5,6 | SW | 开关节点输出 |
7,8 | GND | 接地 |
2. 输出电压设置
输出电压由分压电阻决定:
复制
VOUT = 0.8V × (1 + R2/R1)
推荐R1=2kΩ(1%精度),R2根据所需输出电压计算。例如:
-
5V输出:R2 = (5/0.8 -1)×2k ≈ 10.5kΩ
-
3.3V输出:R2 = (3.3/0.8 -1)×2k ≈ 6.25kΩ
三、关键设计要点
1. 外围元件选型指南
-
电感选择:
-
推荐值33μH/3A(如12V转5V应用)
-
计算公式:
复制
L = (VIN - VOUT) × VOUT / (FSW × ΔIL × VIN)
其中ΔIL通常取输出电流的20%-40%
-
-
输出电容:
-
低ESR陶瓷电容(如X5R/X7R)
-
容量计算:
复制
COUT ≥ IOUT × (1-D) / (FSW × ΔVOUT)
D为占空比,ΔVOUT为允许纹波
-
-
肖特基二极管(文档第7页推荐):
-
3A应用:MBR330(30V)、MBR340(40V)
-
1A应用:INS818(20V)、INS819(30V)
-
2. 稳定性补偿
当输出电压>10V或使用低ESR电容时,需在R2并联补偿电容CFF:
复制
CFF = 1/(31×1000×R2)
例如R2=10.5kΩ时,CFF≈3nF(推荐33nF陶瓷电容)
四、PCB布局建议
-
关键走线原则(文档第5页):
-
反馈电阻尽量靠近FB引脚
-
反馈走线远离电感磁场区域
-
功率路径(VIN-SW)走线短而宽
-
采用地平面设计
-
-
散热处理:
-
SOP8封装热阻100℃/W(无散热片)
-
大电流应用时需增加铜箔面积
-
可参考文档第8页封装尺寸进行散热设计
-

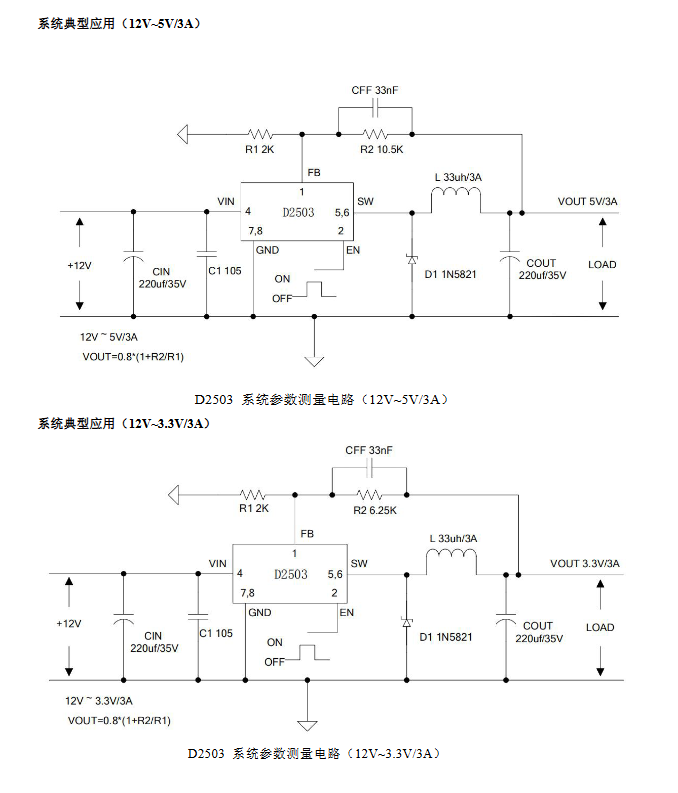

五、典型应用实例
1. 12V转5V/3A系统(效率88%)
-
电感:33μH/3A
-
输出电容:2×22μF陶瓷+100μF电解
-
二极管:MBR340
-
R1=2kΩ, R2=10.5kΩ
-
CFF=33nF
2. 12V转3.3V/3A系统
-
保持相同电感
-
R2调整为6.25kΩ
-
可减小输出电容容量
-
六、性能测试数据
根据文档第4页电气特性表:
参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
---|---|---|---|---|---|
VFB | 7-18V输入,5V输出 | 0.776 | 0.8 | 0.824 | V |
效率 | 12V输入,5V/3A输出 | - | 88 | - | % |
静态电流 | 使能状态 | - | 3 | 5 | mA |
关断电流 | EN=0V | - | 60 | 200 | μA |
结论
D2503以其380KHz的高开关频率和3A的输出能力,在空间受限的高性能应用中表现出色。通过合理选择外围元件和优化PCB布局,可以充分发挥其高效率(典型88%)和良好稳压特性(负载调整率优异)的优势。特别值得注意的是其短路保护机制会自动将频率降至80KHz,这一智能特性大大增强了系统的可靠性。
对于需要更高输入电压或更大电流的应用,建议参考厂商最新技术资料或联系芯谷科技获取定制化解决方案。随着电源管理技术的进步,D2503这类高集成度DC-DC转换器将继续推动电子设备向更高效、更紧凑的方向发展。
