供个人纪录使用，若有误欢迎在评论区提出！

1、在HFSS15.0版本中使用 Radiation --> Antenna Array Setup 设置天线阵列的参数时的设计列表如下：

值得注意的是，在该版本中所定义的是:第一个阵元的位置坐标(First Cell Position)、阵元之间的间距(Directions)和阵元的数量(Number of Cells) 这些参数。

在ANSYS中的HFSS仿真中定义天线阵列如下：

与老版本不同的是：中心点坐标(Center Position)和布局设置(Layout Setting)。在布局设置中与老版本对应的Layout Type是Rectangular；设计频率(Desing Frequency)选择天线阵列的中心频率 ；这里的长度(Length)和长度间距(Length Spacing)、宽度(Width)和宽度间距(Width Spacing)替代了老版本中的阵元间距和阵元数量。

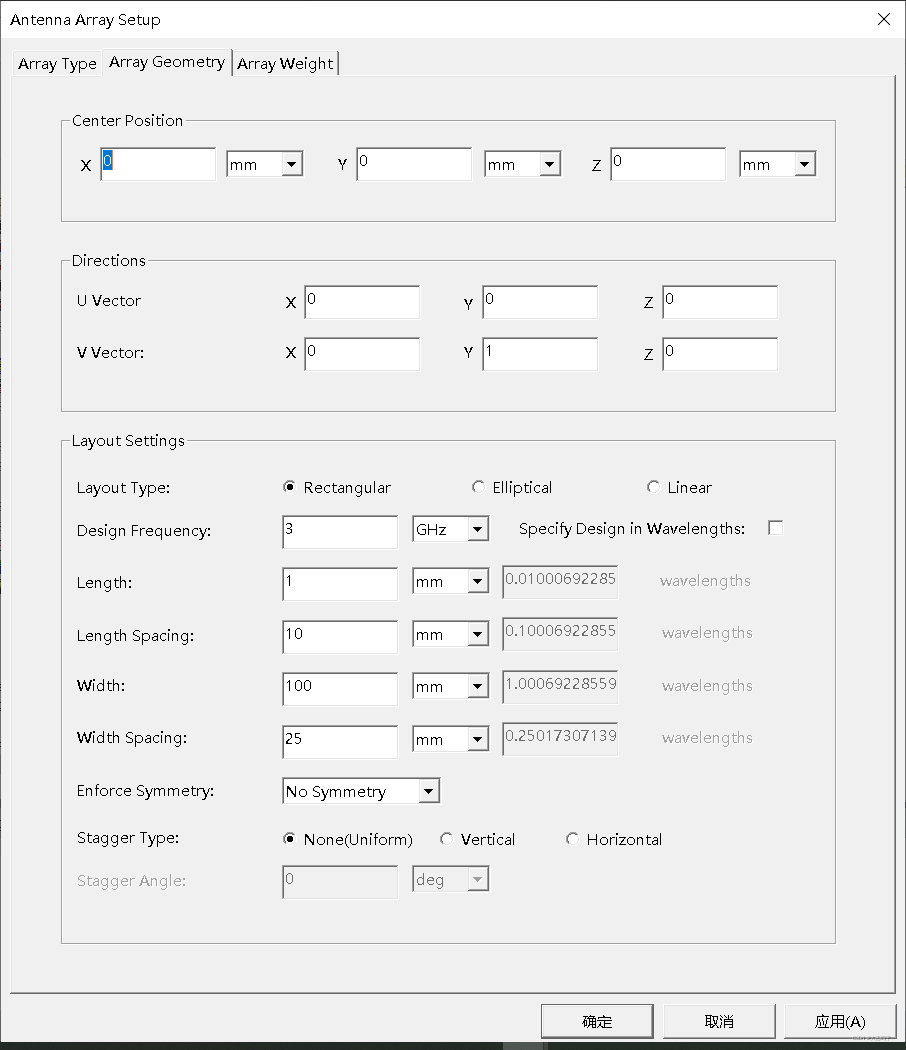

如：设计一个中心频率在3GHz的沿y轴分布的5个偶极子天线阵列，设置如下：

Desing Frequency选择3GHz

由于沿着y轴方向，Length Spacing需要比Length大，表示x轴方向是一维

Width为 4*25=100mm 即5个阵元有4个间距<
