供个人学习记录使用,如有错误欢迎提出!
参考文献:A Unified Synthesis Method for Series-Fed Networks Under qual/Unequal Distributions with Bandwidth Enhancement
串馈网络设计(SFN)

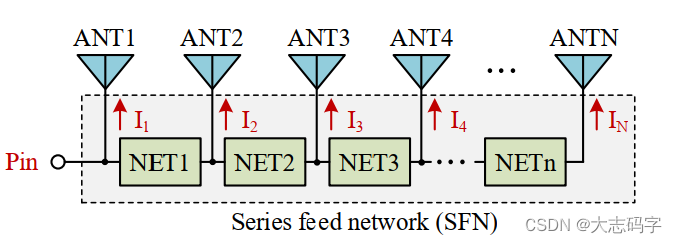

串馈网络是指使用串联的形式将多个天线阵元进行连接并馈电的网络,对应的还有并联馈电网络,本文主要就串馈网络进行一个总结,方便后续设计查找参数。

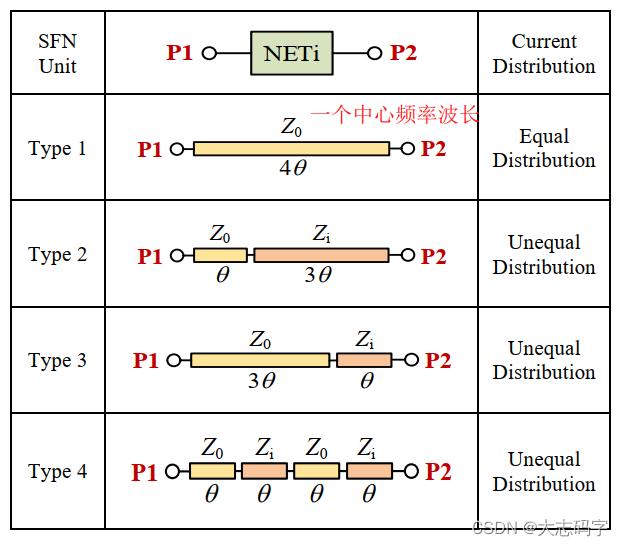

传统的串馈网络通常有四种,分别如下图所示:
具体的推理过程会在后续的笔记中记录,本文主要针对串馈的设计步骤进行阐述。通常工程中设计串馈网络会直接取50Ω、70.7Ω和100Ω的
Z
0
{Z_0}
Z0,或者取与阵元的阻抗
Z
L
{Z_L}
ZL相同。在参考文献中说明了
Z
0
{Z_0}
Z0的取值会在一定程度上影响到天线的
S
11
{S_{11}}
S11参数和带宽。
设计步骤:
第一步: 根据设计指标选择合适的阵元数目N、幅瓣电平SLL、上图中串馈的类型Type1~Type4、以及阵元的阻抗。其中N表示一侧的阵元数目,即若要设计10阵元的线阵则N=5。
说明:如果使用 Z 0 {Z_0} Z0=50Ω、70.7Ω、100Ω中的值则不需要第二步计算 Z 0 {Z_0} Z0,直接跳到计算 k i {k_i} ki和 Z i {Z_i} Zi。
阵元的输入阻抗可以通过HFSS等仿真软件中查询得到
第二步: 查表并计算
Z
0
{Z_0}
Z0,通过上述指标查询下表中对应的数值:
第三步: 计算串馈中的各个
Z
i
{Z_i}
Zi,可通过下面不同类型的串馈形式计算得到:
其中Type2~Type4中涉及到的
k
i
{k_i}
ki计算方式如下:
k
1
=
I
2
I
1
{k_1} = \frac{{{I_2}}}{{{I_1}}}
k1=I1I2、
k
2
=
I
3
I
2
{k_2} = \frac{{{I_3}}}{{{I_2}}}
k2=I2I3、
k
3
=
I
4
I
3
{k_3} = \frac{{{I_4}}}{{{I_3}}}
k3=I3I4……
k
N
−
1
=
I
N
I
N
−
1
{k_{N-1}} = \frac{{{I_N}}}{{{I_{N-1}}}}
kN−1=IN−1IN
此时便得到了串馈中所有馈线的阻抗。
第三步: 使用微带线宽的计算工具计算对应阻抗下的馈线宽度,有两种方法:一种是可以使用ADS中的工具Linecalc Tools;第二种是使用易迪拓的网页计算。
第一种方式不进行展示,第二种计算线宽的网页界面如下:
1、打开易迪拓工具界面
2、找到微带线线宽和特性阻抗计算工具
输入对应的天线参数,er是指介质基板的介电常数可以在HFSS中的材料详情中查看;h是介质基板的厚度;t一般设计中取1/2Oz即17um;f是中心频率(注意单位是MHz)。
3、在该计算工具中分别输入第二步计算出来的微带线阻抗,就可以得到对应的线宽。
第四步: 通过上述步骤就获得了一个满足设计要求的微带串馈的参数计算,接下来就可使用这些参数进行天线的设计。
总结: 工程中通常更倾向于使用50Ω、70.7Ω、100Ω的固定阻抗的带宽,实际中可以分别使用固定阻抗的带宽和计算得到的带宽进行仿真,观察二者的性能,取性能更优者即可。
本系列是一个记录天线设计的笔记,分享出来也希望能够帮助到大家,后续本系列文章还会不定期更新,如有需要可关注,任何问题均可在评论区或私信提出,看到必回。如果对大家有帮助可进行打赏哦~
