本文档详细介绍了如何通过配置交换机和路由器的VLAN及IP地址，将主机划分为不同的网络段并实现它们之间的通信。首先，通过直通线连接主机与交换机，然后在特权模式下创建并命名VLAN，将交换机端口分配到相应VLAN。接着，为每个主机分配IP地址，并在路由器上设置与VLAN对应的网关IP。最后，通过ping命令检查网络连通性，确保配置成功。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

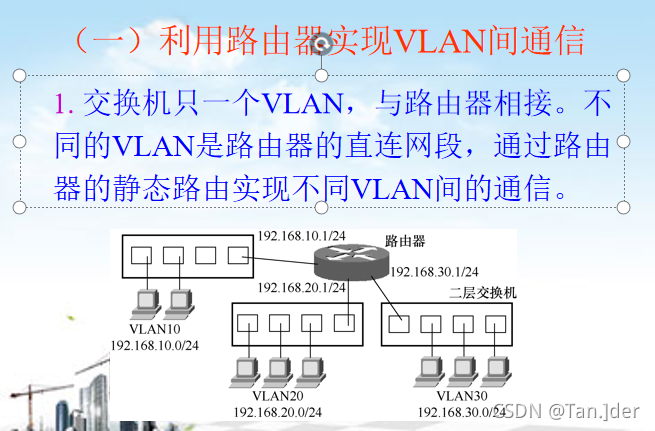

Switch>(用户模式）

Switch# (特权模式)

Switch (config) # (全局模式)

    用户模式只能查看配置，且只能查看部分配置，不能配置交换机
    特权模式只能查看配置，且只能查看部分配置，不能配置交换机
    全局模式可以修改配置，且对全局生效，但是默认不能查看

在这里插入图片描述

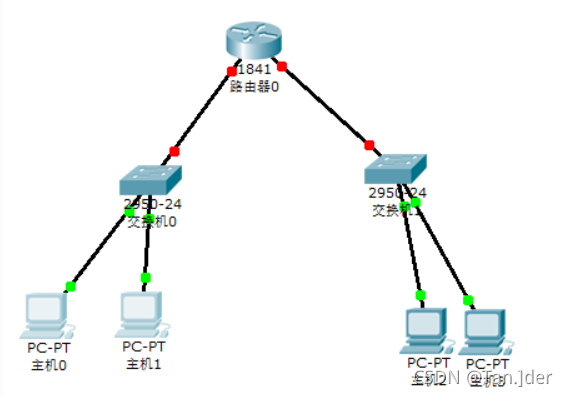

一：连接

        主机和交换机连接            用直通线 > 连接以太网端口 FastEthernet —— FastEthernet 0/n
        路由器和交换机连接        用直通线 > 连接以太网接口  FasrEthernet  ——  Fasttherent 0/n

在这里插入图片描述
二：添加配置主机

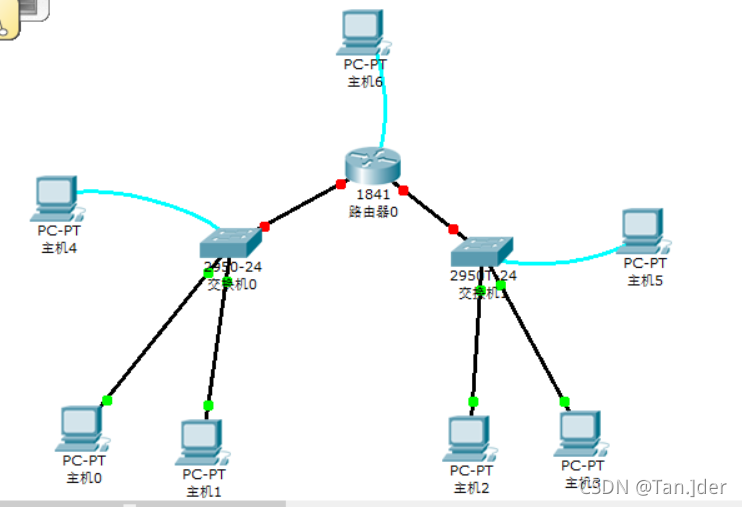

        先拿出三个配置主机，分别和俩个交换机和路由器连线   用配置线 >  RS232 —— Console(控制台端口)

在这里插入图片描述

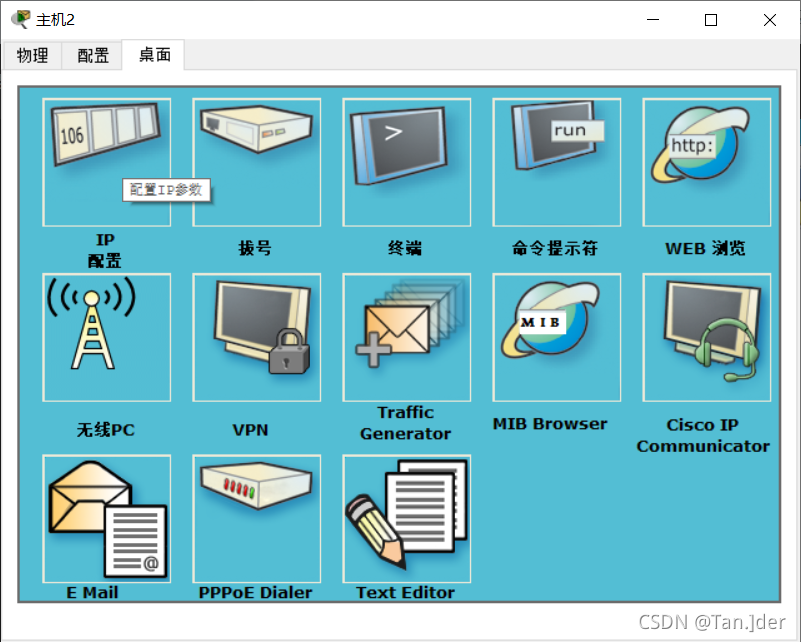

三：设置IP地址

    （把主机0和主机1划分到VLAN 10）

    （把主机2和主机3划分到VLAN 20）

    主机0 IP：192.168.10.2    子网掩码：255.255.255.0    默认网关：192.168.10.1

    主机1 IP：192.168.10.3    子网掩码：255.255.255.0    默认网关：192.168.10.1

    主机2 IP：192.168.20.2    子网掩码：255.255.255.0    默认网关：192.168.20.1

    主机3 IP：192.168.20.3    子网掩码：255.255.255.0    默认网关：192.168.20.1

在这里插入图片描述
四：配置交换机

通过对添加的配置主机4和主机5 在终端配置里进行配置
把交换机0连接的三个端口划分到VLAN10，在主机4进行配置

   1. 首先是创建VLAN10
    (1)Switch>(用户模式） 输入 enable 回车 进入特权模式 Switch# (特权模式)

    (2)输入configure  回车 进入全局模式 Switch (config) # (全局模式)

    (3) 创建VALAN10 ：Switch (config) # vlan 10    回车为：    Switch (config-vlan)#

    (4) 进行命名：Switch (config-vlan)# name vlan10

    (5)设置完毕后退出：Switch (config-vlan)# exit

    2. 接着把交换机0对应的端口三个端口 加入到相应的VLAN 10里面
    3. （1）选中端口：Switch(config)# interface range f0/1-3  回车  --这个命令可以选中多个端口

    （2）划分到VLAN 10 ：Switch(config-if-range)# switchport access vlan 10    回车

    （3） 设置完毕退出：Switch(config-if-range)# exit    回车

在这里插入图片描述
把交换机1连接的三个端口划分到VLAN20，在主机5进行配置

首先是创建VLAN20

    (1)Switch>(用户模式） 输入 enable 回车 进入特权模式 Switch# (特权模式)
    (2)输入configure  回车 进入全局模式 Switch (config) # (全局模式)
    (3) 创建VALAN10 ：Switch (config) # vlan 20    回车为：    Switch (config-vlan)#
    (4) 进行命名：Switch (config-vlan)# name vlan20
    (5)设置完毕后退出：Switch (config-vlan)# exit

2. 接着把交换机1对应的端口三个端口 加入到相应的VLAN 20里面

        （1）选中端口：Switch(config)# interface range f0/1-3  回车  --这个命令可以选中多个端口，1-3代表端口名
        （2）划分到VLAN 10 ：Switch(config-if-range)# switchport access vlan 20    回车
        （3） 设置完毕退出：Switch(config-if-range)# exit    回车

在这里插入图片描述

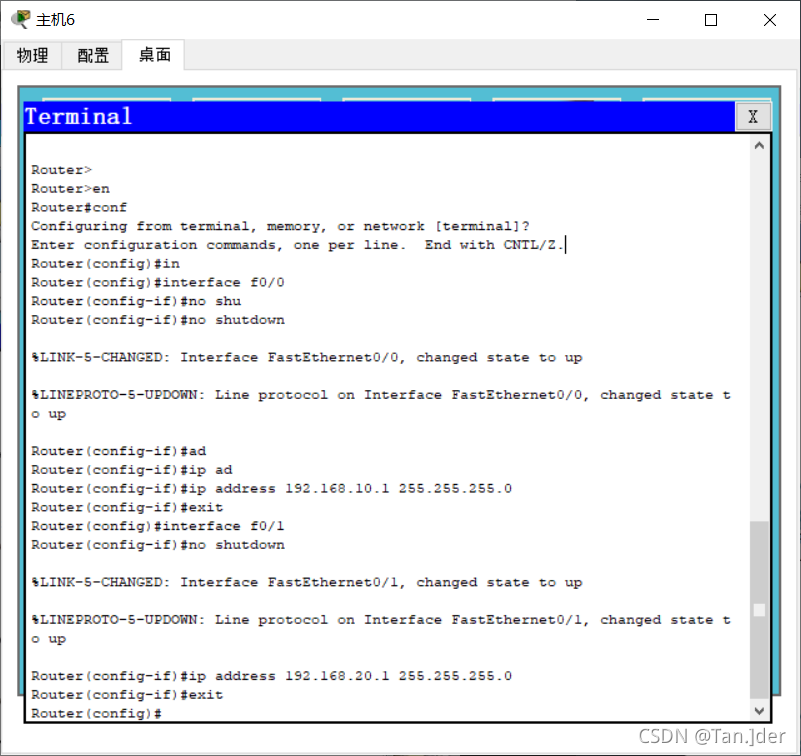

五：配置路由器

路由器连接的两个端口分别是连接VLAN10和VLAN20的网关地址
设置路由器的ip地址要和对应的VLAN的网关地址要一致

        （1）输入 no    回车
        （2）输入 en    回车
        （3）输入conf  回车进入全局模式接着对路由器连接的两个端口设置IP地址:
        （4）选中其中一个端口：Router(config)# interface f0/0 回车
        （5）因为端口默认时关闭，对它进行开启：Router(config-if)# no shutdown
        （6）设置IP地址：Router(config-if)# ip address 192.168.10.1 255.255.255.0    回车
        （7）设置好一个退出 exit     回车
        （8）选中另外一个端口：Router(config)# interface f0/1 回车
        （9）进行开启：Router(config-if)#no shutdown
        （10）设置IP地址：Router(config-if)# ip address 192.168.20.1 255.255.255.0    回车
        （11）设置好退出

在这里插入图片描述
都设置好之后可以各自配置终端进行查看是否配置好：

Router# show interfaces

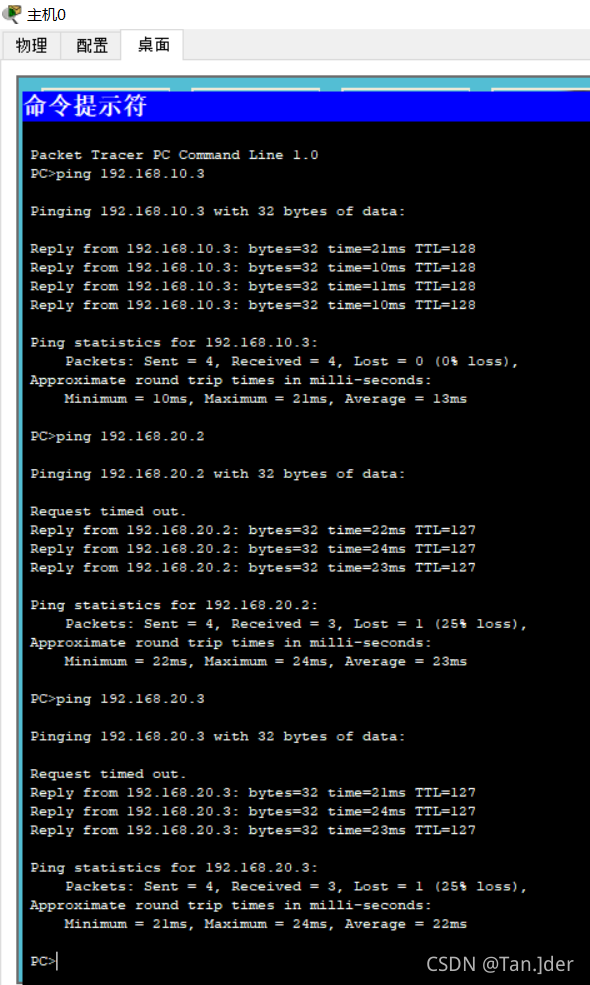

六：ping一下，查看连接是否通了

（1）查看主机0和主机1是否为通：ping 192.168.10.3    回车
（2）查看主机0和主机2是否为通：ping 192.168.20.2    回车
（3）查看主机0和主机3是否为通：ping 192.168.20.3    回车

在这里插入图片描述
** 如上图即为通了**
