sip(Session initialization Protocol，会话初始协议)，是常用的多媒体通信协议。
sip的解析
现在IP电话的两套信令标准，一个是h.323一个是sip。sip相对较新、可扩展性更强、更简单，就是没有提供像H.323那么多的功能。
作为一个应用层协议，sip协议可以支持UDP、TCP、TLS传输
| 协议名 | 特点 |
|---|---|
| UDP | 由于UDP的无连接性，所以在牺牲可靠性的同时提高了速度。适合对实时性要求高，并且对于少量数据的丢失不敏感的场景。 |
| TCP | TCP面向连接，保证了数据传输的可靠，适于对可靠性高的场景 |
| TLS | TLS：传输层安全。sip支持TCP仅仅是保证了sip报文和语音传输的可靠性，而sip支持TLS传输则保证了SIP报文 传输的安全性 |
sip协议的基础学习
sip是由IETF 提 出的IP电话信令协议。SIP用于发起会话，能控制多个参与者参加的多媒体会话的建立和终结，并能动态调整和修改会话属性，如会话带宽要求、传输的媒体类型(语音、视频和数据等)、媒体的编解码格式、对多播和单播的支持等。
sip是基于文本的协议，融合了HTTP和SMTP的许多元素。在看sip协议的时候会有种看http的亲切感，都可以分为请求/响应、头域、包体三个部分
sip协议的分类
- 请求消息
| 消息名 | 描述 |
|---|---|
| INVITE | 发起会话请求，用于邀请用户加入会话，SDP中包含会话描述。 |
| ACK | 证实已经收到对于INVITE请求的最终响应 |
| BYE | 结束会话 |
| CANCEL | 取消尚未完成的请求，对已经完成的请求没有影响 |
| REGISTER | 注册 |
| OPTIONS | 查询服务器能力 |
| SUBSCRIBE | 类似于无线电协议上的信息请求，要求另一方报告任何特定状态或者事件 |
| NOTIFY | 类似于无限电协议上的测量报告或者信息响应。传递subscribe消息请求的信息 |
- 响应消息
| 状态码 | 描述 | 功能 |
|---|---|---|
| 1xx | 临时响应 | 表示收到消息，正在处理 |
| 2xx | 成功响应 | 表示请求已经被成功接收、处理 |
| 3xx | 重定向响应 | 表示需要进一步动作来完成该请求 |
| 4xx | 客户端出错 | 表示消息中有语法错误，或者SIP服务器无法完成消息处理 |
| 5xx | 服务器出错 | 表示SIP服务器故障，无法处理请求 |
| 6xx | 全局错误 | 无法在任何sip服务器实现 |
分析一个sip信令
可以从一个基础的INVITE信令开始分析sip信令各个部分
INVITE sip:alice@192.168.16.77:5060 SIP/2.0
Via: SIP/2.0/UDP 192.168.16.115:5060;rport;branch=z9hG4bKHjCsxoyfL
Max-Forwards: 70
To: <sip:alice@192.168.16.77:5060>
From: <sip:alice@atlanta.com>;tag=7e7GixbF
Call-ID: ytTRSE1G-1709001106395@IT-202204181259
CSeq: 1 INVITE
Content-Length: 215
Content-Type: application/sdp
Contact: <sip:alice@192.168.16.115:5060;transport=UDP>
v=0
o=user1 351137207 1490907357 IN IP4 192.168.16.115
s=-
c=IN IP4 192.168.16.115
t=0 0
m=audio 5080 RTP/AVP 0 8 101
a=rtpmap:0 PCMU/8000
a=rtpmap:8 PCMA/8000
a=rtpmap:101 telephone-event/8000
a=sendrecv
先看下消息头：
- Via(经由)：写出消息传输的路径，包括了发送者的主机名和端口，还有一个分支参数(就是例子中的branch)，用于表示唯一事务
- From(来自)：包含发送者的SIP地址，可能包括用户标识符和域名
- To(到)：包含接受者的SIP地址，可能包括用户标识符和域名
- Call-ID(呼叫标识)：一个唯一的呼叫标识符，通过这个字段可以找到某一通呼叫中全部的sip消息
- CSeq(命令序列)：指示消息的执行顺序，包括一个序列号以及一个方法
再看消息体：
- m=
m=：是SDP中媒体行开始的标记，表示接下来是媒体描述
audio：表示媒体流为音频流
5080：RTP使用的端口号
RTP/AVP：指定了传输协议和有效载荷类型，RTP表示实时传输协议，AVP(音频/视频轮廓)表示该SDP描述遵循RTP音频/视频轮廓，并使用静态有效载荷类型
0 8 101：表示编解码器支持的有效载荷类型，一般0代表G711U，8代表G711A - a=
描述了audio音频流的具体信息，比如a=rtpmap:0 PCMU/8000，就说G711U的音频流采样率是8000Hz。这里的101在描述里看着是电话事件类型–振铃，拨号，a=rtpmap:101 telephone-event/8000，采样率也是8000Hz
下面是例子中没有，但是见过的一些消息体信息 - v=
版本，指定了SDP的版本号通常为0 - o=
指定了来源，会在信息里给出会话发起者的信息 - s=
会话名，-符号表示没有特定的会话名 - c=
连接信息，指定用于媒体传输的网络类型和地址类型以及ip - b=
表示传输的瞬时最大带宽，例如b=TIAS:64000(单位可能是kbps或者bps)
分析sip信令在多种使用场景下的流程
注册(REGISTER)
REGISTER是SIP协议中的一个请求方法，用于用户代理(如电话，软电话等)向注册服务器(也称为位置服务器或者重定向服务器)注册当前位置消息。

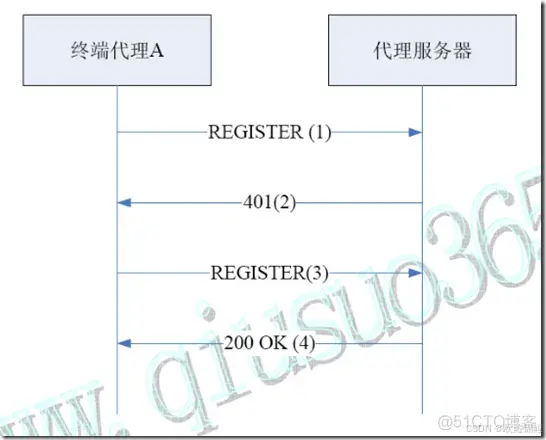

按我的理解，就是当其他用户代理想要进行sip通信时，可以通过SIP服务器找到对方的用户代理，通常一个注册流程如下
用户向代理服务器发送register注册信令
一般这个信令包括两部分:请求行(Request-Line)和消息头(Message Header)
请求行包括：
- 方法(Method)：REGISTER
- 请求(Request-URI)：通常指向SIP注册服务器地址
消息头一般包括(与分析一个SIP信令相同部分不重复写了)： - From、To
发起注册请求的用户代理的SIP地址 - Max-Forwards：最大被转发次数
- Supported：用户代理支持的可选拓展
- Allow：列出了此用户代理可以理解和接受的方法
- Contact：是REGISTER请求的关键！！！包含用户代理希望接收呼叫和其他 SIP 请求的 URI。其中字段expire为注册有效期，以及reg-id为注册标识符
发完注册信令后，如果需要令牌就回401状态码信令
终端输入密码后，再次REGISTER发送给注册服务器
服务器验证后，返回200OK
有的注册没有验证就不需要401和再次注册了
注销流程
就是REGISTER信令中的expire注册有效期设置为0

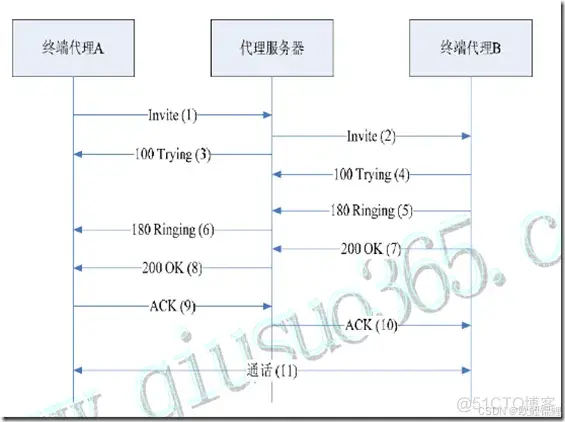

基本呼叫建立过程
- 用户A摘机发起一路呼叫，将INVITE信令发送给代理服务器
- 代理服务器先检查via字段，看下是否发生环回，如果没有环回，在via头域插入代理地址，然后将INVITE信令转发给正确的用户代理B
- 代理服务器先向用户A返回代表正在处理中的消息码，100Trying
- 用户B向代理服务器发送代表正在处理中的消息码，100Trying
- 用户代理B指示被叫用户振铃，用户振铃后向代理服务器发送180Ringing振铃信息
- 代理服务将180消息转发给用户代理A
- 被叫用户摘机，用户代理B向代理服务器返回200OK
- 代理服务器将200OK信令转发给代理用户A
- 用户代理A收到消息后返回ACK
- 代理服务器将ACK消息转回给B
- 主被叫用户建立通信，开始通话
注意：INVITE信令中会带有主叫方的媒体信息，被叫方的返回我实际见过在180以及在200里都有，大部分被叫的媒体服务信息会带在200OK里。实际使用的时候可以抓包看看。

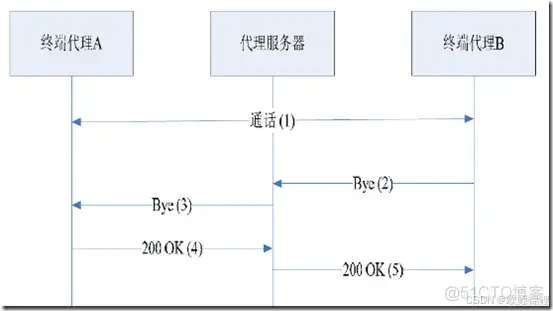

正常呼叫释放
呼叫没有什么特别的，就是发送Bye，然后返回200OK

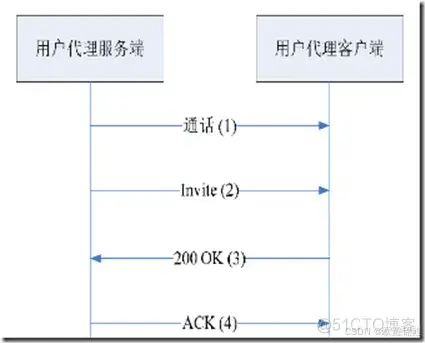

会话更改流程
会话更新流程就是重发INVITE进行重新协商
其他 场景基本都是这几个基础场景的组合，或者是一些特殊的状态码信息，具体问题可以分析抓包内容。那么怎么分宜抓包内容与如何进行抓包呢？
SIP信令抓包–tcpdump、sngrep、tshark
Windows
windows环境或者mac环境抓包，首选wireshark，这几个东西看都不用看，还是wireshark舒服，过滤条件可以直接写sip，或者需要过滤一整路就用sip.Call-ID，如果需要过滤某个方法就用sip.Method。
如果想要通过图形直观的看到sip信令流程，可以在工具栏中点击 电话-> SIP流，选中需要分析的流后，点击FlowSquence，可以打开图形化页面
Linux
接下来说下在linux环境下如何进行sip抓包和分析，通常使用两种方法
- 想要看SIP信令以及RTP包，使用tcpdump进行抓包
- 只想看SIP信令，可以使用sngrep进行抓包
tcpdump进行抓包
需要注意的是使用tcpdump进行抓包好像无法再通过过滤条件–sip进行sip信令的过滤。如果需要，可以使用端口进行过滤(通常为5060)
抓完包之后有条件的直接拿到本地环境用wireshark进行分析，我推荐这种，看着就方便。如果实在无法这么搞，可以使用tshark分析，或者使用之后介绍的sngrep进行分析。顺带说一下，虽然tshark也能抓包，但是这个总感觉用的不舒服，可能还是适应linux下用tcpdump抓包了。
tshark需要下载wireshark，
yum/apt install wireshark -y
简单说下tshark参数：
- -r：读取文件不做任何过滤，后接文件名
- -n：禁止反向解析
- -d：这个就是wireshark上的decode as，具体写法是 -d ‘tcp.port ==80,ssh’，表示将80端口的tcp包解析为ssh
- -e：输出报文指定字段
- -Y：筛选过滤报文，即wireshark的过滤器
sngrep进行抓包
如果在linux环境下你只想要看SIP信令，那么sngrep是一个好的选择。
sngrep安装：可以参考这个文章# 【Centos7-Sngrep】sngrep安装
但是Centos系列已经停止维护了，现在大多数的都切换了操作系统，我大概说下AlmaLinux安装sngrep遇到的问题，我的解决方案都不是最优解，如果有大手子会搞可以教一下QAQ
第一个问题就是，在yum换了阿里源以及安装了epel之后仍然无法下载libpcap-devel库。使用的repo文件更新语句为
# 配置
# 注意：“# baseurl” 中间有个空格（AlmaLinux 专有）
sed -e 's|^mirrorlist=|#mirrorlist=|g' \
-e 's|^# baseurl=https://repo.almalinux.org|baseurl=https://mirrors.aliyun.com|g' \
-i.bak \
/etc/yum.repos.d/almalinux*.repo
# 恢复 (sysin)
sed -e 's|^#mirrorlist=|mirrorlist=|g' \
-e 's|^baseurl=https://mirrors.aliyun.com|# baseurl=https://repo.almalinux.org|g' \
-i.bak \
/etc/yum.repos.d/almalinux*.repo
epel的repo更新
sed -e 's|^metalink=|#metalink=|g' \
-e 's|^#baseurl=https://download.example/pub|baseurl=https://mirrors.aliyun.com|g' \
-e 's|^#baseurl=https://download.fedoraproject.org/pub|baseurl=https://mirrors.aliyun.com|g' \
-i.bak \
/etc/yum.repos.d/epel*.repo
# 注意 (sysin)：
# CentOS 8、AlmaLinux 9 与 Rocky Linux 8/9 中 #baseurl=https://download.example/pub
# 而 AlmaLinux 8 早期版本是：#baseurl=https://download.fedoraproject.org/pub
# 故增加一句上述地址的替换
# 恢复
sed -e 's|^#metalink=|metalink=|g' \
-e 's|^baseurl=https://mirrors.aliyun.com|#baseurl=https://download.example/pub|g' \
-i.bak \
/etc/yum.repos.d/epel*.repo
重新makecache也不好使，powertools更是找不到。
所以最后在这里pkgsorg找了一个wget的rpm包，localinstall的，不知道Alma9的那个Powertools的源在哪里能找到。
除了这个库，其他都可以参照上面的那个安装文章搞，一般都没啥问题，用./configure找出来少啥，yum或者dnf安装就行
sngrep常用命令：
- 抓包
sngrep -d 网卡名
通过命令进行抓包，就进入到一个可视化页面，想要看哪一路SIP，直接上下，移动到sip上，enter查看详情
2. 分析现有抓包
sngrep -I 抓包文件名
这个只能查看抓包中的sip信令，操作相同，非常简单
