SIP信令及抓包工具介绍

SIP信令及抓包工具介绍

培训的目的

• 让大家了解sip协议，了解话务系统内部是如何进行通信的；
• 了解信令抓包工具sngrep的基本使用；
• 知道如何通过tcpdump进行抓包；

1、sip信令分析

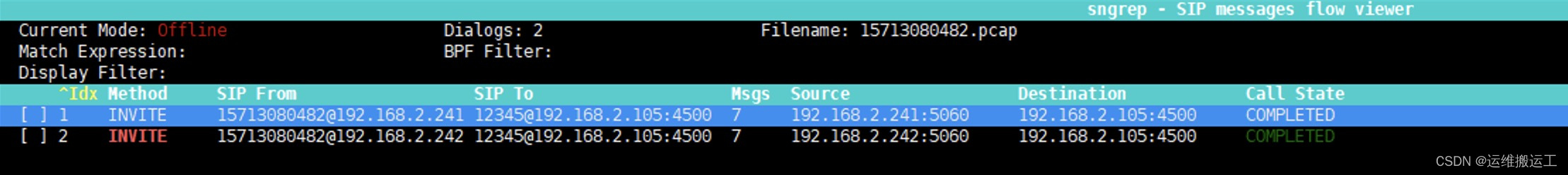

以石家庄为例：192.168.2.241（语音网关），192.168.2.105（CTI），在CTI上开始抓包：

# -r 参数就抓媒体流
# sngrep -r

案例为呼入场景，发起方为户手机号，被叫方为热线号码。

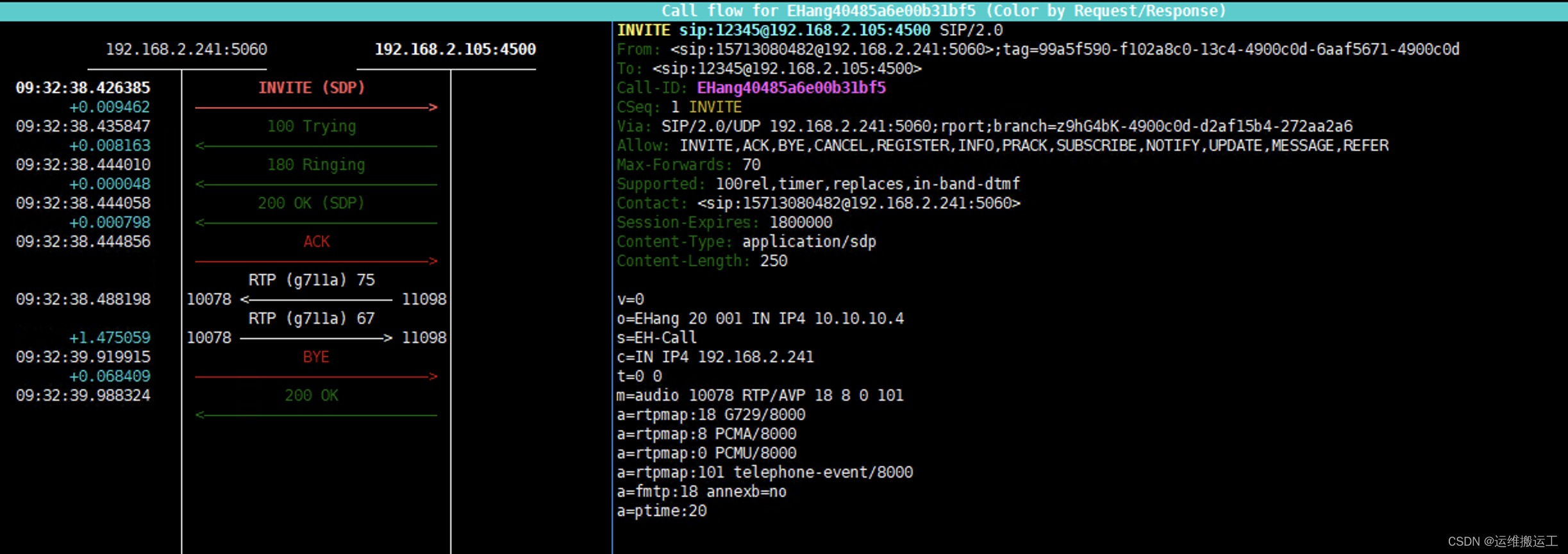

1.1、内容分析

​ 本次通话的场景是市民呼入到石家庄12345热线，主叫号码：15713080482，被叫：12345热线，呼入一般是发起方（这里是用户手机号）发起的呼叫，语音网关（2.241）–>CTI（2.105），经过以下几个交互：

• 呼叫方发起invite请求；
• 接收方回复100trying；
• 接收方回复180Ringing（根据情况而定）；
• 接收方回复200ok；
• 呼叫方回复ack；
• 双方开始建立媒体连接；
• 挂机的一方发送bye消息；
• 另一方接收到bye消息后回复ack；

1.2、消息头

• Via（经由）：指示消息传输的路径。它包括了发送者的主机名和端口，还有一个分支参数，用于唯一标识事务。
• From（来自）：包含发送者的SIP地址，可能包括用户标识符和域名。
• To（到）：包含接收者的SIP地址，也可能包括用户标识符和域名。
• Call-ID（呼叫标识）：一个唯一的呼叫标识符，允许将所有相关的消息与同一个呼叫相关联。
• CSeq（命令序列）：指示消息的执行顺序，它包括一个序列号和一个方法（比如INVITE、ACK、等等）。

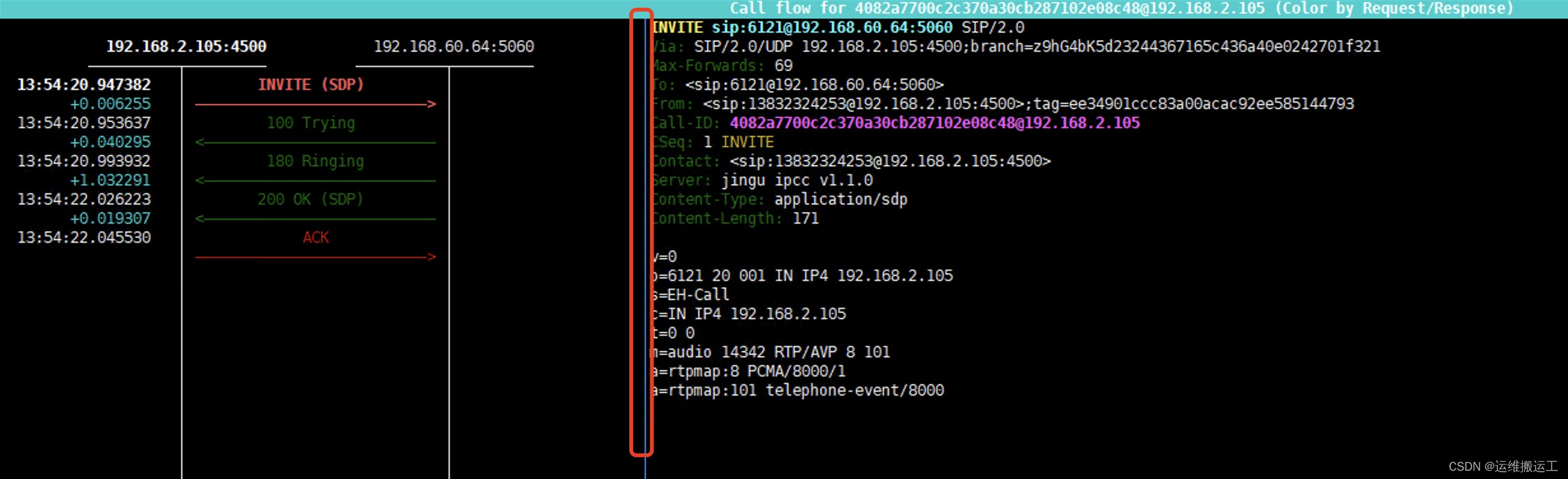

1.3、消息体

m=audio 10408 RTP/AVP 18 8 0 101

• 这是SDP的"媒体描述"（media description）行。它指示会话将包含音频流，将使用端口10408进行传输，使用RTP协议，同时支持的媒体格式有18、8、0和101。

a=rtpmap:18 G729/8000

• 这是一个媒体属性行，指示编号为18的媒体格式是G.729编解码器，采样率为8000Hz。

a=rtpmap:8 PCMA/8000

• 这是另一个媒体属性行，指示编号为8的媒体格式是PCMA（A-law PCM），采样率为8000Hz。

a=rtpmap:0 PCMU/8000

• 这是另一个媒体属性行，指示编号为0的媒体格式是PCMU（μ-law PCM），采样率为8000Hz。

a=rtpmap:101 telephone-event/8000

• 这是一个媒体属性行，指示编号为101的媒体格式是用于传输电话事件（如拨号音或按键音）的格式，采样率为8000Hz。

a=fmtp:18 annexb=no

• 这是一个媒体属性行，提供了特定于媒体格式18（G.729）的附加参数，其中"annexb=no"可能是指示不使用Annex B（一种传输模式）。

a=ptime:20

• 这是一个媒体属性行，指示音频的包时长为20毫秒，也就是每个RTP包中包含的音频数据的时长。

2、sngrep的使用

2.1、定义

​ sngrep是一个用于监听、分析SIP（Session Initiation Protocol）通信的命令行工具。它可以捕获网络流量中的SIP消息，并以易于阅读的格式显示这些消息的详细信息。Sngrep 对SIP抓包的专业性体现在实时抓取，实时展示。可以作为sip PCAP查看器。对sip信令中的任意字段设置过滤器。对一个dialog的sip信令自动关联。

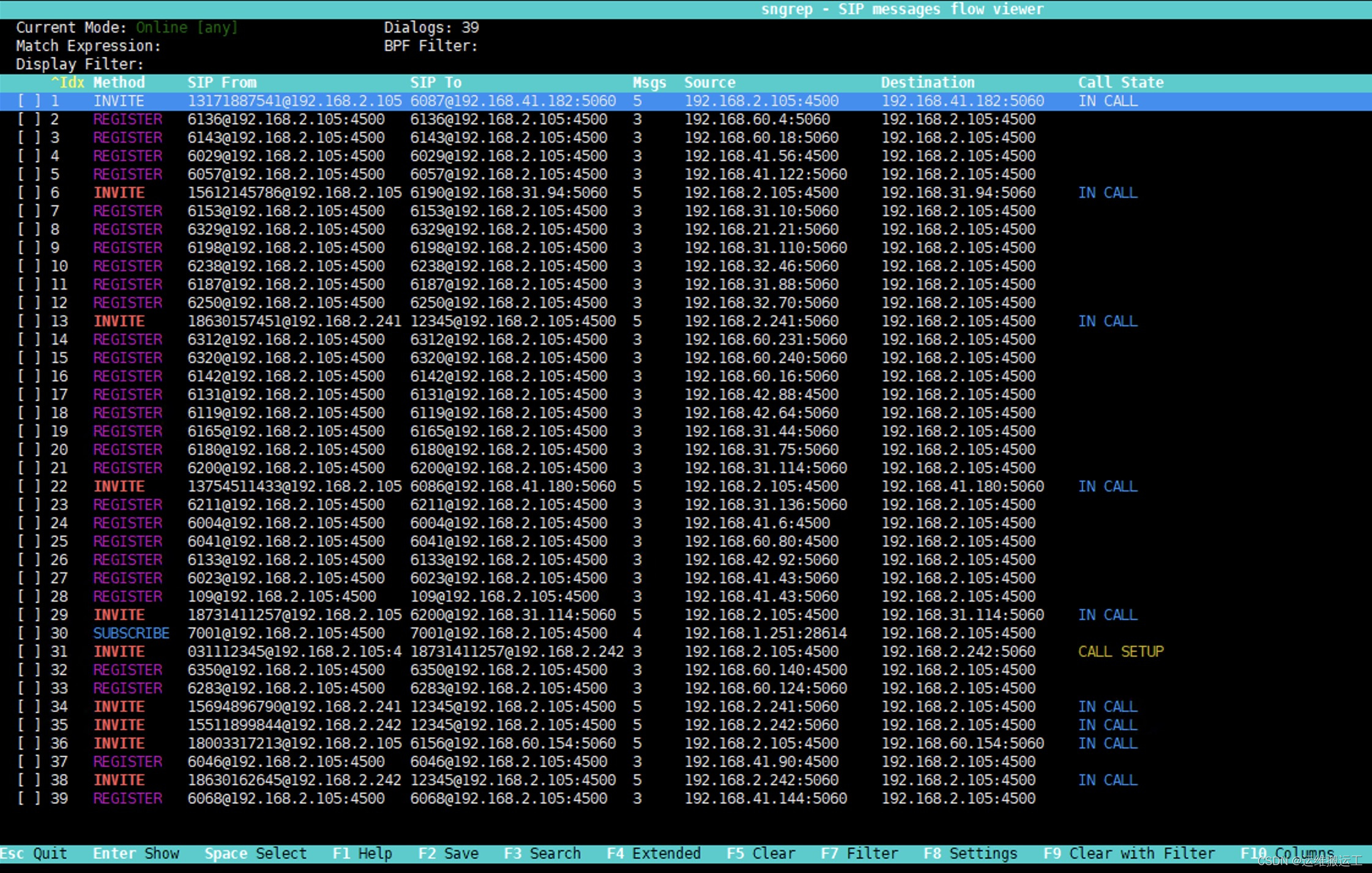

2.2、抓包命令

[root@localhost opt]# sngrep
# 或
[root@localhost opt]# sngrep -r

2.3、常见参数

sngrep 参数
-h --help：显示帮助信息
-V --version：显示版本信息
-d --device：指定抓包的网卡
-I --input：从pacp文件中解析sip包
-O --output：输出捕获的包到pacp文件中
-c --calls：仅显示邀请消息
-r --rtp：捕获RTP数据包有效载荷捕获rtp包
-l --limit：限制捕获对话的数量
-i --icase：使大小写不敏感
-v --invert：颠倒（不太明白）
-N --no-interface：不显示sngrep界面，仅捕获
-q --quiet：不要在无界面模式下打印捕获的对话框
-D --dump-config：打印活动的配置设置并退出
-f --config：从文件中读取配置
-R --rotate：达到捕获限制时轮换呼叫。
-H --eep-send：荷马sipcapture网址（udp：XXXX：XXXX）
-L --eep-listen：监听封装的数据包（udp：XXXX：XXXX）
-k --keyfile：RSA私钥文件解密捕获的数据包

抓取INVITE请求的包:
sngrep ^INVITE

抓取REGISTER请求的包:
sngrep ^REGISTER

抓取OPTIONS请求的包:
sngrep ^OPTIONS

捕获端口5060上的所有SIP数据包:
sngrep port 5060

2.4、关键词搜索

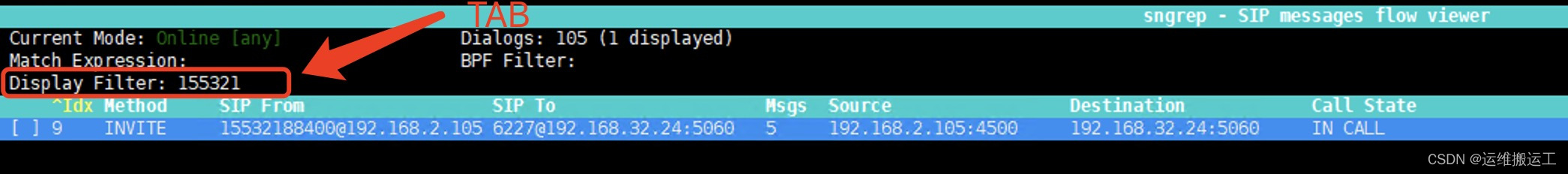

​ 在抓包页面按下TAB键，即可通过关键词进行过滤，可以是手机号，可以是IP地址，如下图所示：

2.5、暂停恢复抓包

​ 在抓包页面直接按P键进行暂停抓包，再次按P键进行恢复抓包。

2.6、呼叫页面即功能使用

选择一通通话，按照回车后者F4进行查看详细交互信息，数字0和9可以控制消息边界显示宽窄，如下图：

2.6.1、查看媒体交互消息

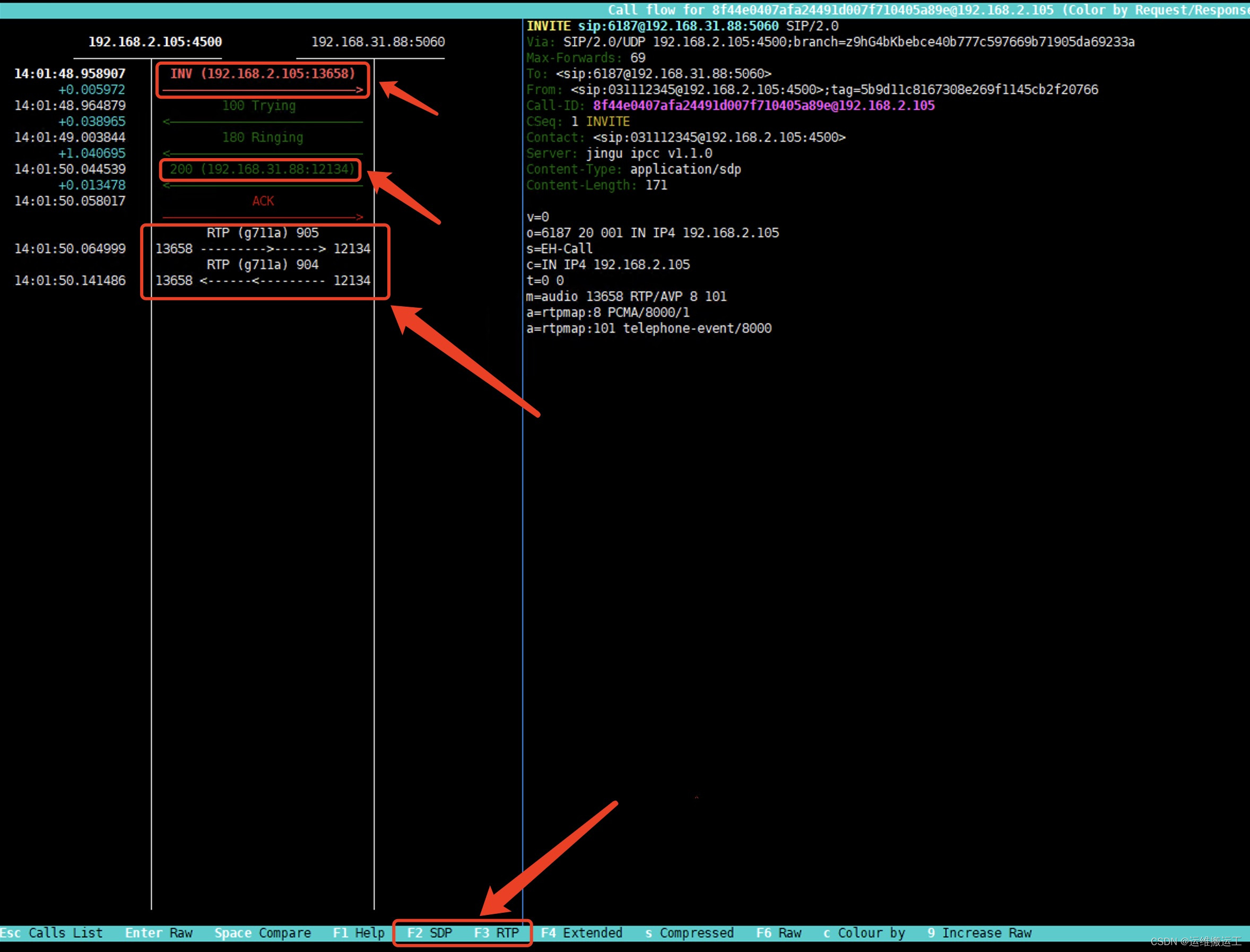

在抓包详细页面可以通过F2查看SDP消息，通过F3可以查看媒体交消息，详情如下：

主叫发起INV消息，其中在INV中包含自己需要交互的端口信息，此处提供自己的交互端口为13658，被叫在200ok中携带了被叫自己的协商端口，这里是12134端口。

2.6.2、保存抓包文件

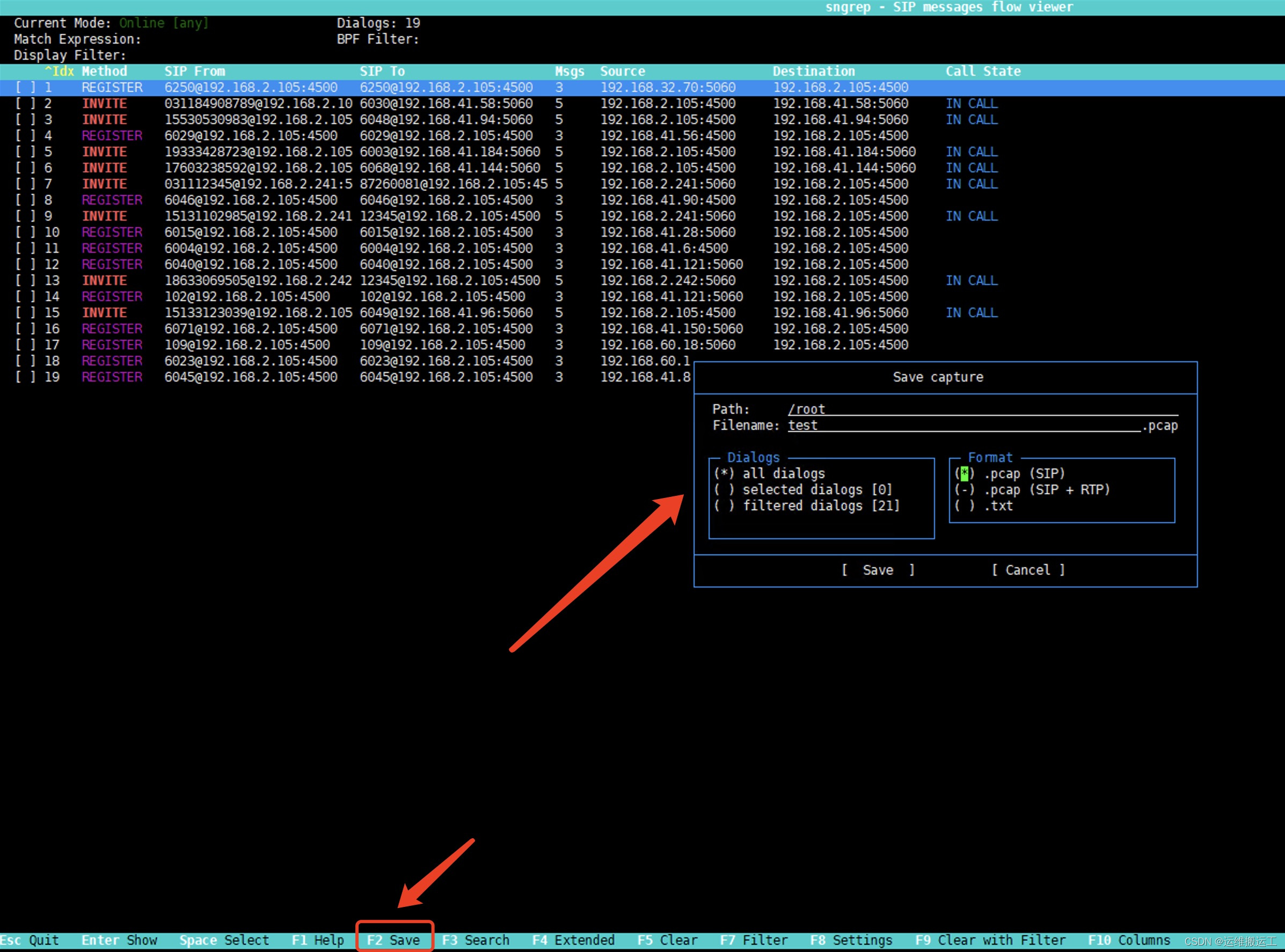

在抓包页面按下F2进行保存抓包，上下肩头为换行，空格为选中，如下图：

2.6.3、打开抓包命令

sngrep -I XXX.pcap

例：

打开以前的抓包：

[root@localhost ~]# ll /opt
总用量 76
-rw-r--r--  1 root root 63244 9月  19 09:37 15713080482.pcap
drwxr-xr-x. 2 root root  4096 3月  26 2015 rh
drwxr-xr-x  2 root root  4096 1月  18 2023 snmp
drwxr-xr-x  2 root root  4096 9月  25 2022 snmp20221121
[root@localhost ~]# cd /opt/
[root@localhost opt]# sngrep -I 15713080482.pcap

2.6.4、其他快捷指令

• ESC 为退出快捷键。
• F5 为清屏快捷键。

3、tcpdump使用

解释： Tcpdump 可以将网络中传送的数据包完全截获下来提供分析。它支持针对网络层、协议、主机、网络或端口的过滤，并提供and、or、not等逻辑语句来帮助你去掉无用的信息。tcpdump 抓包（服务器端抓包），有灵活的命令参数，可以抓取任何端口任何协议任何网卡的数据包，可以通过wireshark分析抓包。

3.1、tcpdump使用帮助

[root@VM-4-14-centos ~]# tcpdump --help
tcpdump version 4.9.2
libpcap version 1.5.3
OpenSSL 1.0.2k-fips  26 Jan 2017
Usage: tcpdump [-aAbdDefhHIJKlLnNOpqStuUvxX#] [ -B size ] [ -c count ]
                [ -C file_size ] [ -E algo:secret ] [ -F file ] [ -G seconds ]
                [ -i interface ] [ -j tstamptype ] [ -M secret ] [ --number ]
                [ -Q|-P in|out|inout ]
                [ -r file ] [ -s snaplen ] [ --time-stamp-precision precision ]
                [ --immediate-mode ] [ -T type ] [ --version ] [ -V file ]
                [ -w file ] [ -W filecount ] [ -y datalinktype ] [ -z postrotate-command ]
                [ -Z user ] [ expression ]

3.2、常见参数

# tcpdump常见参数
-i 指定网卡名，any是任意网卡
-C 指抓包文件的大小，单位：M，大写
-W 指定分包数量（循环抓包）
-w 把数据包数据写入指定的文件

# 例：单个包设置300M的大小，数量设置成10个，保存路径为/tmp下
[root@VM-4-14-centos ~]# tcpdump -i any -C 300 -W 10 -w /tmp/test.pcap
tcpdump: listening on any, link-type LINUX_SLL (Linux cooked), capture size 262144 bytes

主意： 不管是sngrep还是tcpdump都不能抓太长时间，因为抓包工具会比较占资源，抓包时间过长会导致系统资源占用过高，从而导致影响业务。
