BIOS知识枝桠——认识主板

---

前言

主板由电路板铜线芯片针脚数千个精密的元器件组合构成，是把显卡、内存、CPU等核心硬件串在一起的骨架，在计算机中发挥着重要的作用。文章以微星Z790战神Max为例认识主板。参考B站up硬件茶谈视频，BV号：BV1xQ4y1b7JS。

---

一、主要构成

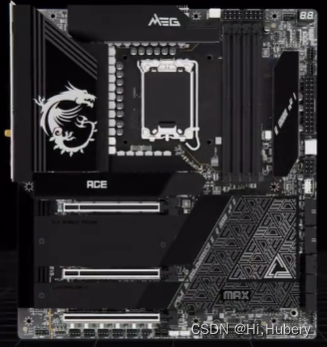

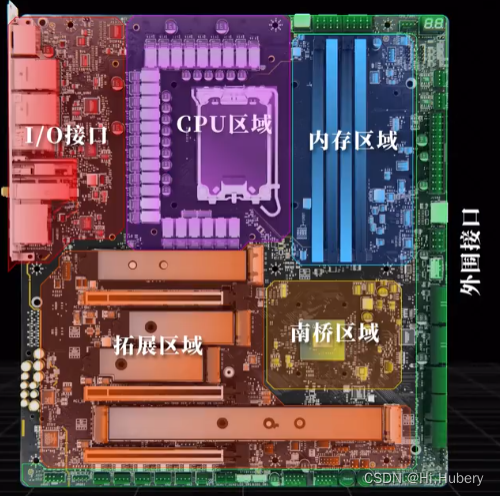

为了给电子元件散热同时兼顾美观，主板会进行包装，移除后就可以看到全部的接口和元器件，主板可以大致被分为6各区域，I/O接口区、CPU区域、内存区域、拓展区域、芯片组区域以及四周的接口和针脚区域。

二、I/O区域

1.I/O区域

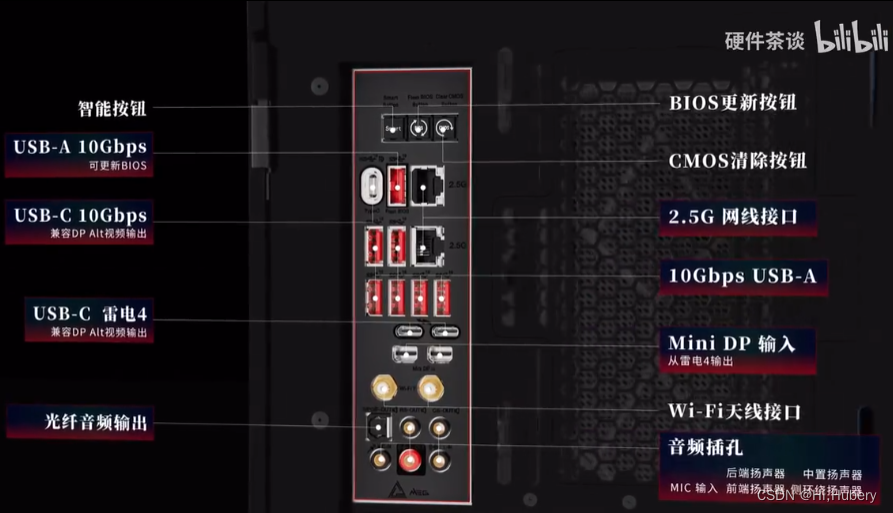

I/O区域是大部分人最常用的部分，在主板安装进机箱后I/O接口会出现在机箱尾部，有常见的网线接口USB-A接口 Type-C接口、视频与音频接口，可以把键盘鼠标耳机音响等外设设备接驳在这里，很多带Wifi和蓝牙的主板上也会有天线接口，需要从主板盒子内找到天线并安装好，WiFi和蓝牙的信号才能达到最佳。
