BIOS知识枝桠——UEFI Driver

UEFI Driver Model

UEFI Driver主要用于管理设备，在DXE阶段被加载，在BDS阶段被启用，DXE负责把当前系统中所有的Driver，不管DXE Driver，DXE RunTime Driver，还是UEFI Driver 全部给加载起来，把entrypoint都执行完，DXE Driver是不负责加载Application的，Application是到BDS加载。在BDS阶段要把所有的Device值都初始化好，启动加载的Driver，让相应的Driver对Device进行管理。此时就可以提供相应的输入输出设备，启动设备。

为什么要引入UEFI Driver？

UEFI Driver的引入，更好的实现了模块化，模块化可以理解为这些UEFI Driver就是用来管理设备的，如果说Driver用来管理显卡，那么显卡的厂商就可以独立撰写一个UEFI Driver，这个Driver可以运行在所有的UEFI环境下面，而不必根据不同的环境进行调整。

所以对于UEFI Driver的模块化，可以做bindary形式的发布，可以build in 到option rom里面去，对外的入口是非常清晰的。这就是为什么说UEFI Driver把整个firmware扩展了，提高了固件整体的扩展性，可能说之前的固件只能跑跑Application，现在还可以加载很多的Driver，第三方写的一些Device Driver，可能不需要build in到flash上，可以在shell阶段重新加载或在BDS阶段加载。

对于跨平台性，同样一个Driver按照二进制形式进行发布后，就可以在所有follow UEFI规范的平台跑起来，这样的方式大家可以并行开发，平台开发和设备开发分别进行，加快进程，最后协同到一起。

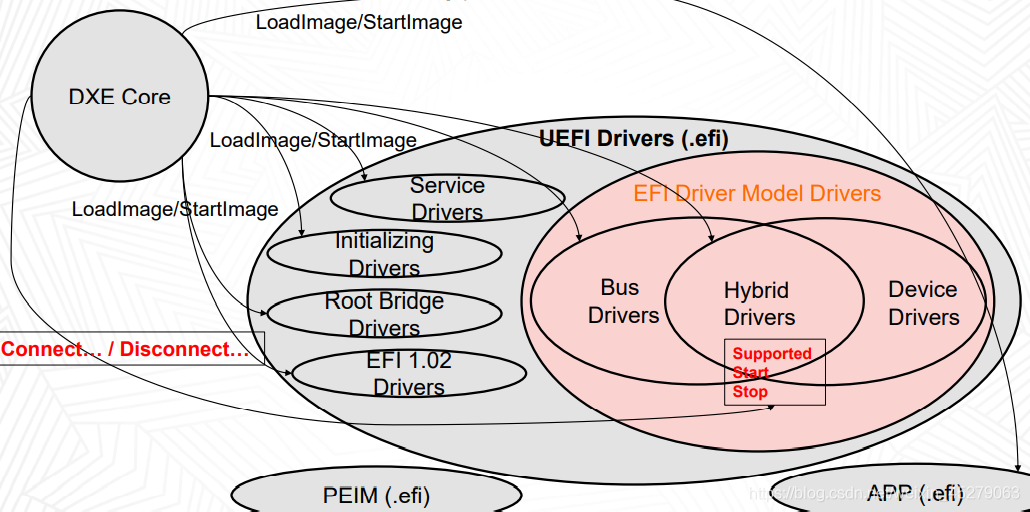

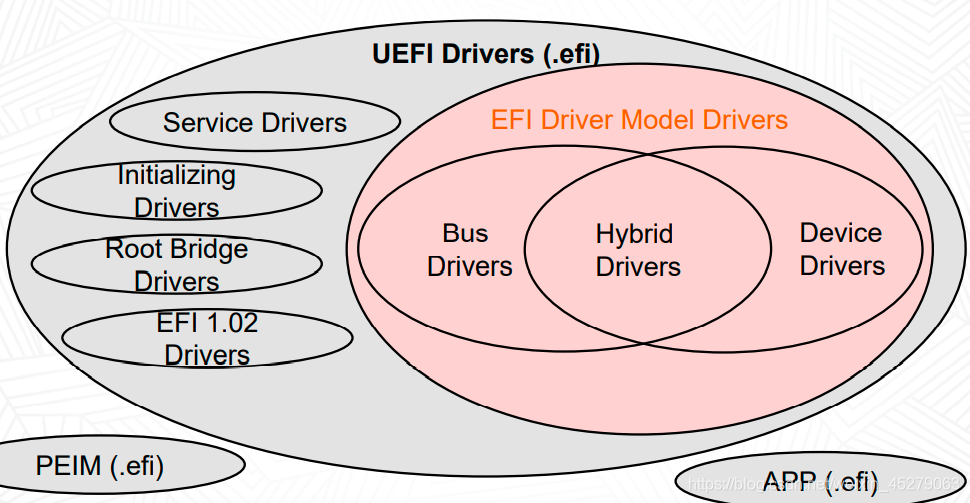

上图明确展现了UEFI Driver的的概念，PEIM为PEI阶段的module，APP属于OS下面的Driver，UEFI Driver就可以泛指DXE和BDS之间的Driver，也可以理解为在PEI之后OS之前的所有Driver的泛称。包括EFI Driver Model Driver（协议比较相关，无论平台是Intel 还是Arch都要按照这个标准来）以及非该类型的Non-Driver Model Driver （和平台相关）。

Service Driver：如常见的BootService、RuntimeService等等服务驱动
Initializing Driver：初始化服务、CPU 芯片 设备等的初始化驱动 FchDxe / PchDxe / CpuDxe
Root Bridge Drivers：PCIE的根桥设备等 根桥驱动 (x86架构使用的是PCI Bus) PciHostBridge
EFI 1.02 Drivers: 符合EFI 1.02规范的非Non-Driver Model Driver

Bus Drivers: 总线驱动, 用于驱动总线上的设备 PciBus / UsbBus / AtaBus / SMBus /…
Device Drivers: 设备驱动, 用于驱动设备 SATA / NVME / GOP/ Keyboard / Mouse /…
Hybrid Drivers: 既有总线驱动又包括设备驱动 (不太常用)

如何定义UEFI Driver？

UEFI Driver与标准的DXE Driver是有不同的，DXE Driver主要做硬件 平台的初始化，比如对外设寄存器做一些配置，GPIO做一些修改。UEFI Driver主要是对一些PCI Device进行管理，有一个启动识别过程，确认目标是需要管理的Device后再去设备上install 相关的 protocol和service，再由上层进一步调用。对于UEFI Driver来说：
1 ：管理的是PCI Device
2 ：分层的，有一个总线和架构

UEFI Protocol：由GUID命名的函数和数据结构组成的接口，存储在Handle数据库中 ，是模块化的Driver之间的通讯工具。Handle类似VOID*的Point（PEI阶段的PPI没有Handle概念，DXE阶段才出现），指平台系统中的所有内容都有的一个句柄、驱动程序、设备、图像等。在这个Handle上安装一个Protocol对接一个GUID。GUID指的是UEFI平台只知道句柄数据库中的GUID，作为惟一的身份象征。

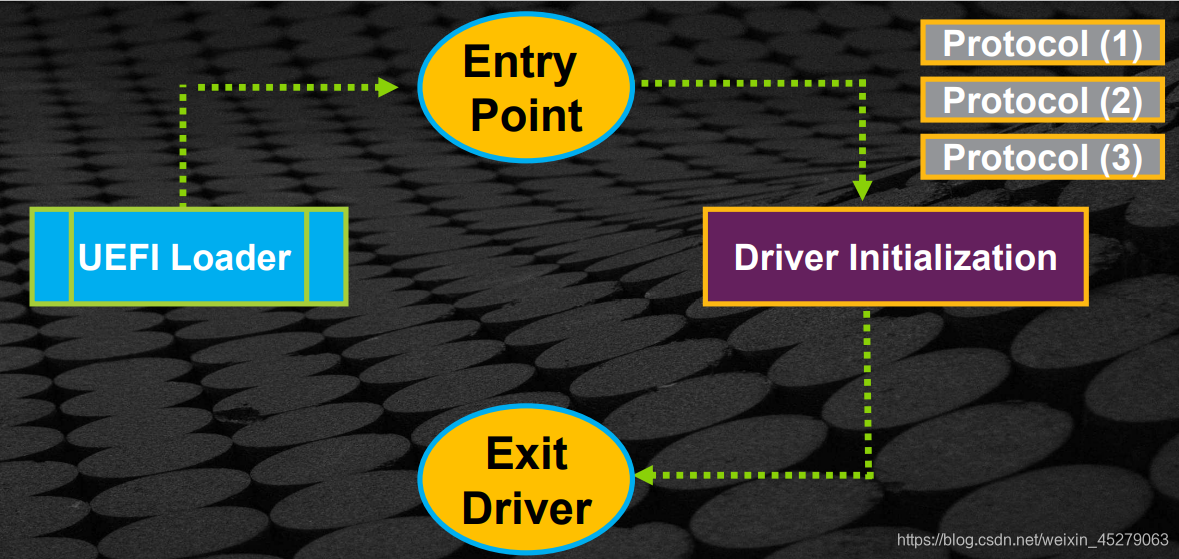

UEFI Driver加载流程：

在DXE phase加载，加载的时候会去执行UEFI的entry point，执行完以后会去做driver的初始化，install这个driver的protocol，如果是UEFI Driver 那么install的就是Driver binding Protocol和component name Protocol，这样就算是执行完了所有的Driver初始化，entry point就退出了，退出再把控制权返回给UEFI Loader。

Application是到上面的阶段就结束了，什么痕迹都不存在了，但是对于UEFI Driver来说还没有结束，它的Protocol都已经install完了，这些Protocol都已经在Handle database里面，整个UEFI系统已经开始管理了，虽然entry point已经执行完了，但是protocol还在，仍能被其他模块使用，所以Driver是一直常驻在内存中的，直到控制权由BIOS通过exitbootservice移交到OS Loader，才会被全部释放。或者在存在过程中人为将某个模块的Driver卸载掉。

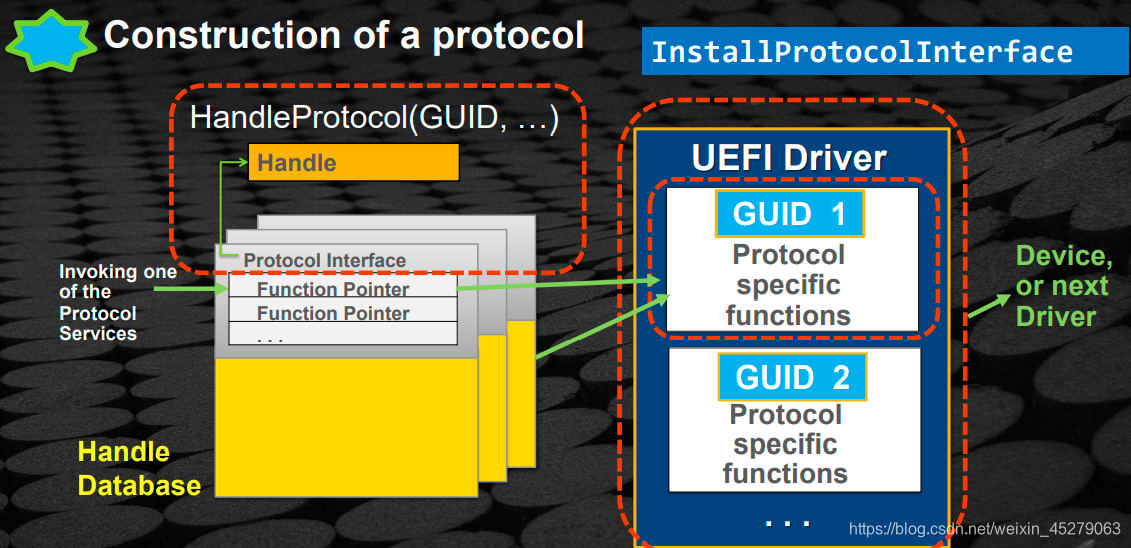

Handle Database 用于Protocol的管理，假设某UEFI Driver拥有两个protocol，分别有两个不同的名字，提供不同的Service，那么在entrypoint里面就会installprotocol ，install到handle database里面去，这个Protocol还有可能depend到其他的已经install好的Protocol，并不见得这个Protocol体现的就是从头到尾完整的实现，之所以将BIOS启动系统模块化，目的就是通过模块之间的配合加载完成启动。几乎DXE阶段所有的Driver都会调用protocol。上图表示的是，UEFI Driver在加载的时候depend到handle database里面已加载好的Protocol，随后成功install后又会被其他protocol调用，最终管理Device。

UEFI Driver Binding Protocol

对于UEFI Driver 来说，一定要install Driver Binding Protocol，这是UEFI spec定义好的Protocol，里面包含三个API：Supported（）、Start（）、Stop（）。
Supported()：Check DeviceID 和Vendor ID 来辨别某个Device是否由这个Driver管理，如果是则会启动UEFI的Start（），轮询执行很多次，会影响资源占用和启动时间所以除了check并没有其他安排。
Start（）：由Supported（）确定后被启动，在硬件的controller上install一些子的handle，然后在handle上安装一些所提供的服务（Protocol）和Device path，以供给其他人使用。
Stop（）：通常情况下不会去调用，因为同样花费时间和空间，但从UEFI架构考虑到在某种情况下，设备不需要再使用时，想要释放Driver，调用Stop（）后会将所有install的Protocol进行uninstall，这个设备就不会再被管理同时allocate的资源也会被free。但是，Driver以及安装好的Driver Binding Protocol还在，下次仍然可以重新管理使用。
