云计算基础-快照与克隆

快照及克隆

什么是快照

快照是数据存储的某一时刻的状态记录，也就是把虚拟机当前的状态保存下来(快照不是备份，快照保存的是状态，备份保存的是副本)

快照优点

速度快，占用空间小

快照工作原理

在了解快照原理前，首先需要知道两个概念：索引/数据和差分盘

索引和数据（index node / data block）

首先要了解，每一个文件系统都是有两部分组成的：索引和数据（index node / data block）,

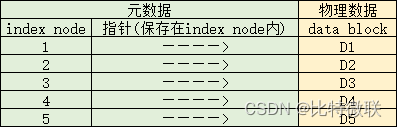

索引有时候也称为元数据metadata，如图：

index node 有时候也称为metadate（元数据），也叫元素，它是描述数据的数据，比如文件的名字，文件的大小，文件的权限，文件的指针(指针指向文件在硬盘上的物理位置)

所以，快照也叫：基于索引的快照(快照中只包含虚拟机磁盘文件的元数据，不包含真实的文件内容)，元数据中只保存文件的描述信息和文件的指针，一个元数据占用256字节的空间大小，查找文件时，先读取文件的元数据，通过元数据的指针找到文件在硬盘的物理位置，从而找到文件。

总结一下：

metadate（元数据）：文件的描述信息（文件的名字、大小、时间等及文件的指针：真实的物理数据在硬盘上的位置）

data block：真实的文件

举个不是太恰当的例子：比如有一张图片，放在硬盘上第三行第五列这个小格子内，我们想要打开这个文件，首先操作系统要先找到这个文件的索引（元数据metadate），我们这时可以看到这个文件名字叫“123.jpg”，大小是1MB等信息，当我们打开这个文件时，通过matedate中的指针，该指针指向了硬盘上第三行第五列这个小格子，操作系统找到这个小格子里的文件，从而可以打开文件让我们看到这个图片

差分盘

差分盘是一种与基础盘关联的磁盘类型，它记录了基础盘和自身之间的差异。具体来说，差分盘只存储了对基础盘的修改或增量数据，而不保存基础盘上已存在的数据。

创建快照其实就是创建了一块差分盘，当创建快照时，基础磁盘会置于只读状态，差分盘(快照空间)中会保留基础磁盘的索引信息，所以ROW快照后，虚拟机所有对磁盘的增删改查操作都会重定向到差分盘，从而不影响基础磁盘中已有的数据

计算快照(旧)

功能介绍

虚拟化计算层是基于KVM来实现的，KVM采用的是qcow2的磁盘格式，qcow2支持的快照方式为cow（写时复制），KVM在虚拟化计算层给qcow2打快照的时候，会将生成的快照空间一起保存在原有的qcow2文件中，在删除或恢复快照的时候调用底层的文件系统指令来清理qcow2文件中的快照空间

cow快照在写入（修改）数据时，IO会被放大三倍，更加消耗存储的IO性能，即需要将要修改的数据读出来，写到快照空间内，然后再将新的数据覆盖写到原位置，这样会带来写惩罚：一次写带来了更多的读操作

注意事项

1. 性能影响是因为KVM支持的COW快照技术导致的，打完快照之后数据写入的时候会放大IO（消耗存储的IO性能，新增数据不会对性能产生影响，修改数据时才会影响性能）

2. KVM的快照方案中，快照数据保存在原有的qcow2文件中，如果要满足删除快照对qcow2文件内快照区域进行清理，需要调用底层文件系统指令（如果底层使用ext3，ext4的文件系统，那就可以通过调用KVM的指令，来清除qcow2文件中的快照空间）

3. 深信服超融合使用的是自己开发的aSAN虚拟存储，aSAN文件系统的底层指令不支持删除qcow2文件中的快照空间，所以只能删除快照的索引数据

存储快照

深信服aSAN文件系统无法删除qcow2文件中的快照空间，为了解决这个问题，aSAN开发出了存储快照

存储快照就是在打快照的时候生成的快照空间，写在一个单独的qcow2文件里，而不是放在原来的qcow2文件里

存储快照在清理快照空间的时候，只需要将生成的qcow2文件删除掉即可

采用基于存储的快照方式

1. 采用ROW快照技术，减小对虚拟机性能的影响

2. aSAN底层支持删除快照时释放空间

注意事项

1. 存储快照只能存在于虚拟存储上，外置存储的虚拟机会使用老版本的快照方式

2. 两主机场景不支持存储快照及相关功能，包括快速克隆
