电子器件（7）运放参数与选型

唐老师运放视频总结，方便翻看主要知识点。

运放的知识点更多了，以后有空会慢慢分集更新。

 运放简单来说就是把前几期介绍的电阻、电容、二极管、BJT、MOS这些连在一起集成起来，用于模拟信号的运算（加减乘除、积分微分等）。

运放特点

虚断

因为运放的输入阻抗无穷大，可看成没有电流流进运放，即运放的同相输入端和反向输入端近似断开

虚短

负反馈条件下，运放的同相输入端和反向输入端电位相等，近似短路

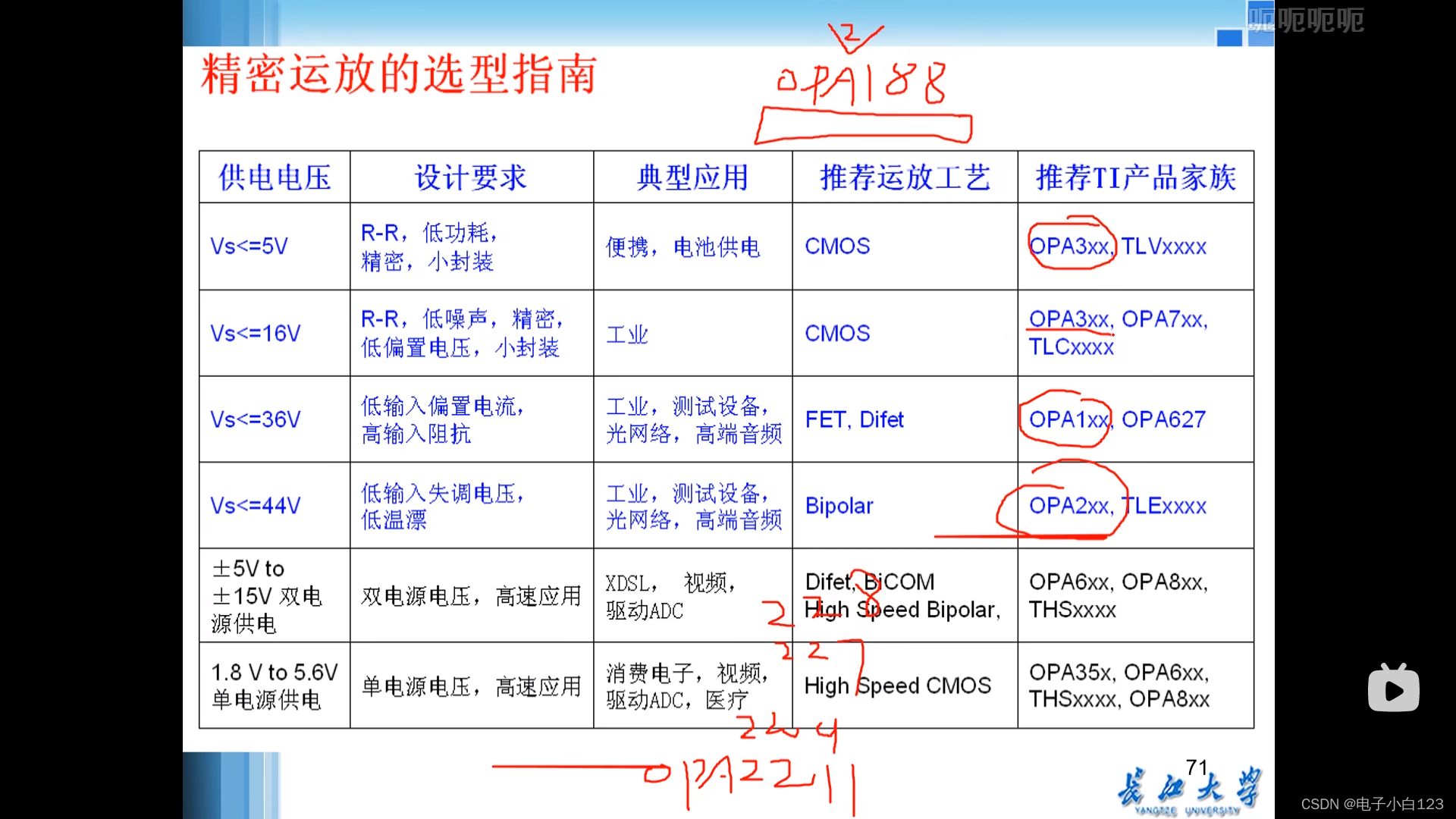

运放选型

主要看这几个指标：供电电压Vs、增益带宽积GBW和压摆率SR

放大后的输出电压Vout不能大于等于供电电压Vs

微弱信号检测时最好用双电源供电

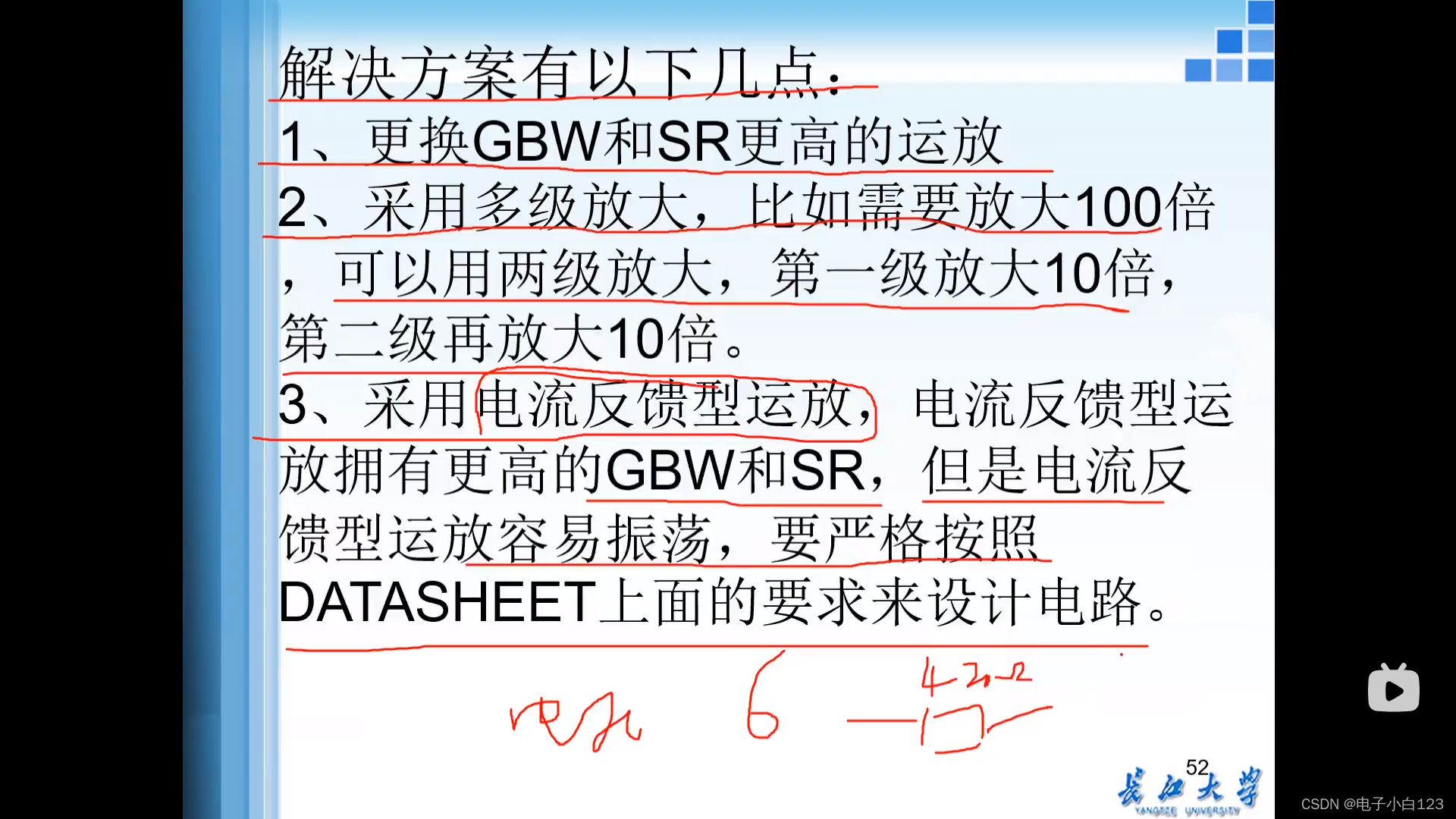

若采用电流反馈型运放，需严格按照数据手册来设计电路，否则容易震荡

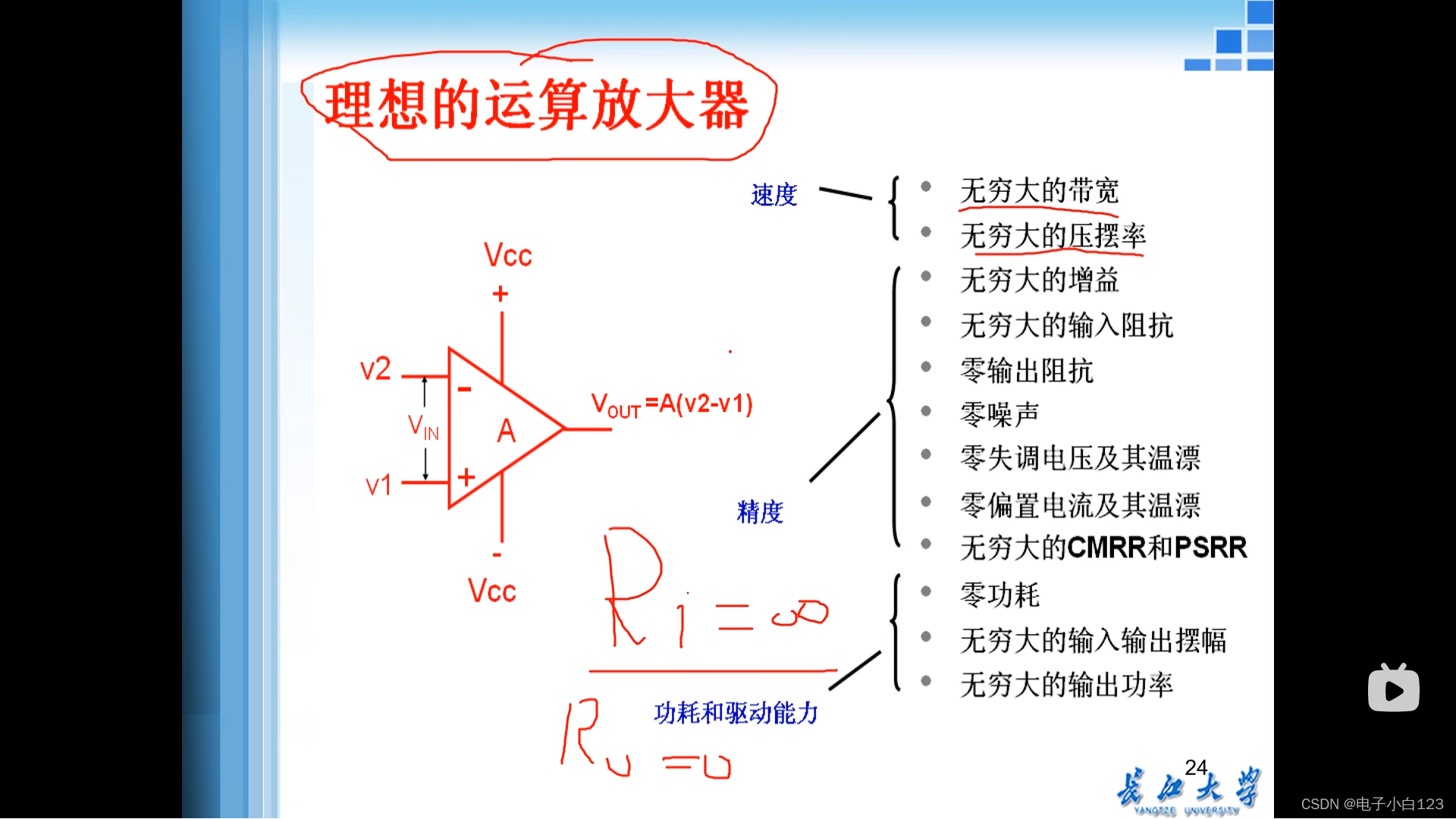

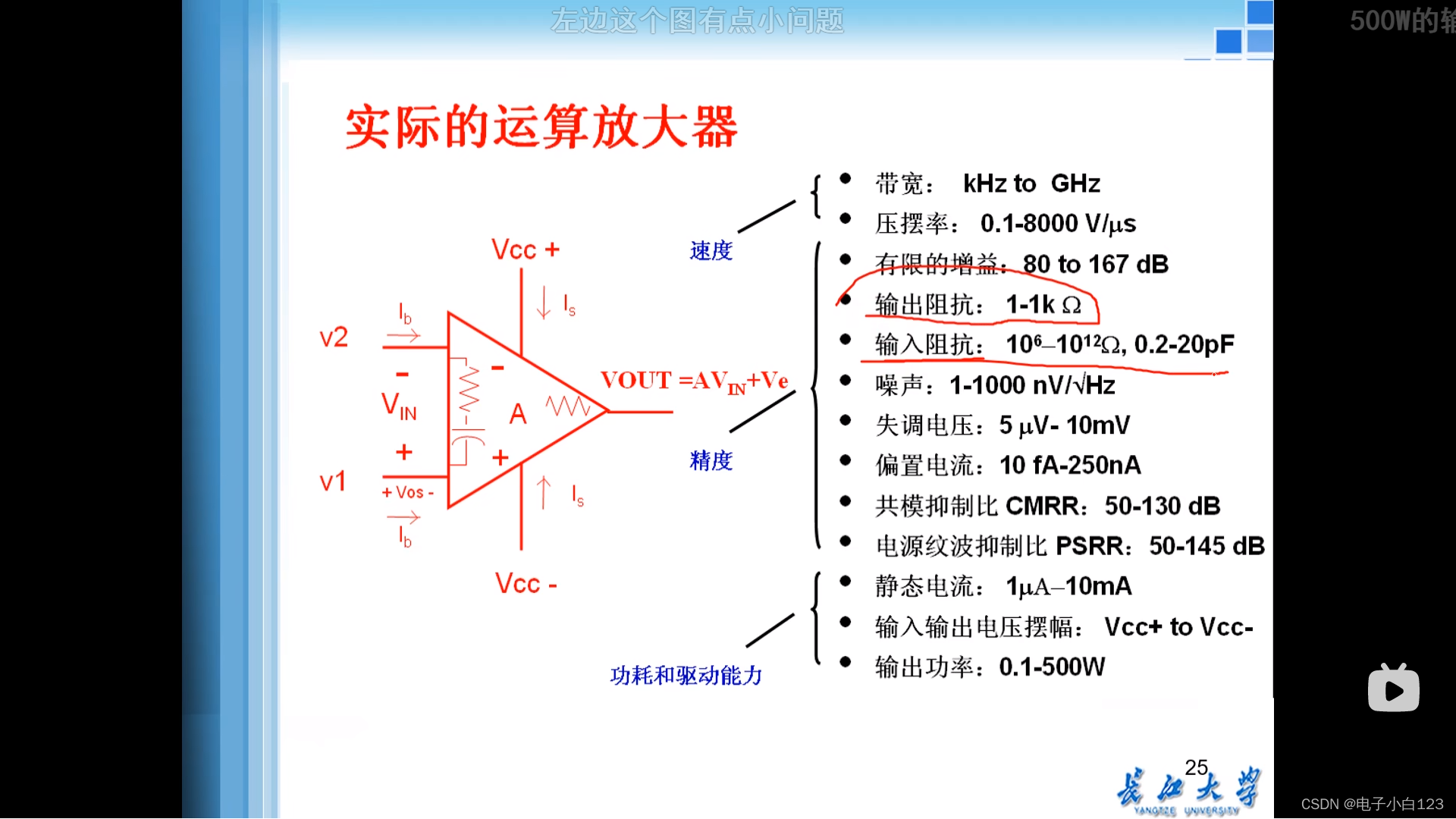

理想运放

输入阻抗无穷大，输出阻抗=0

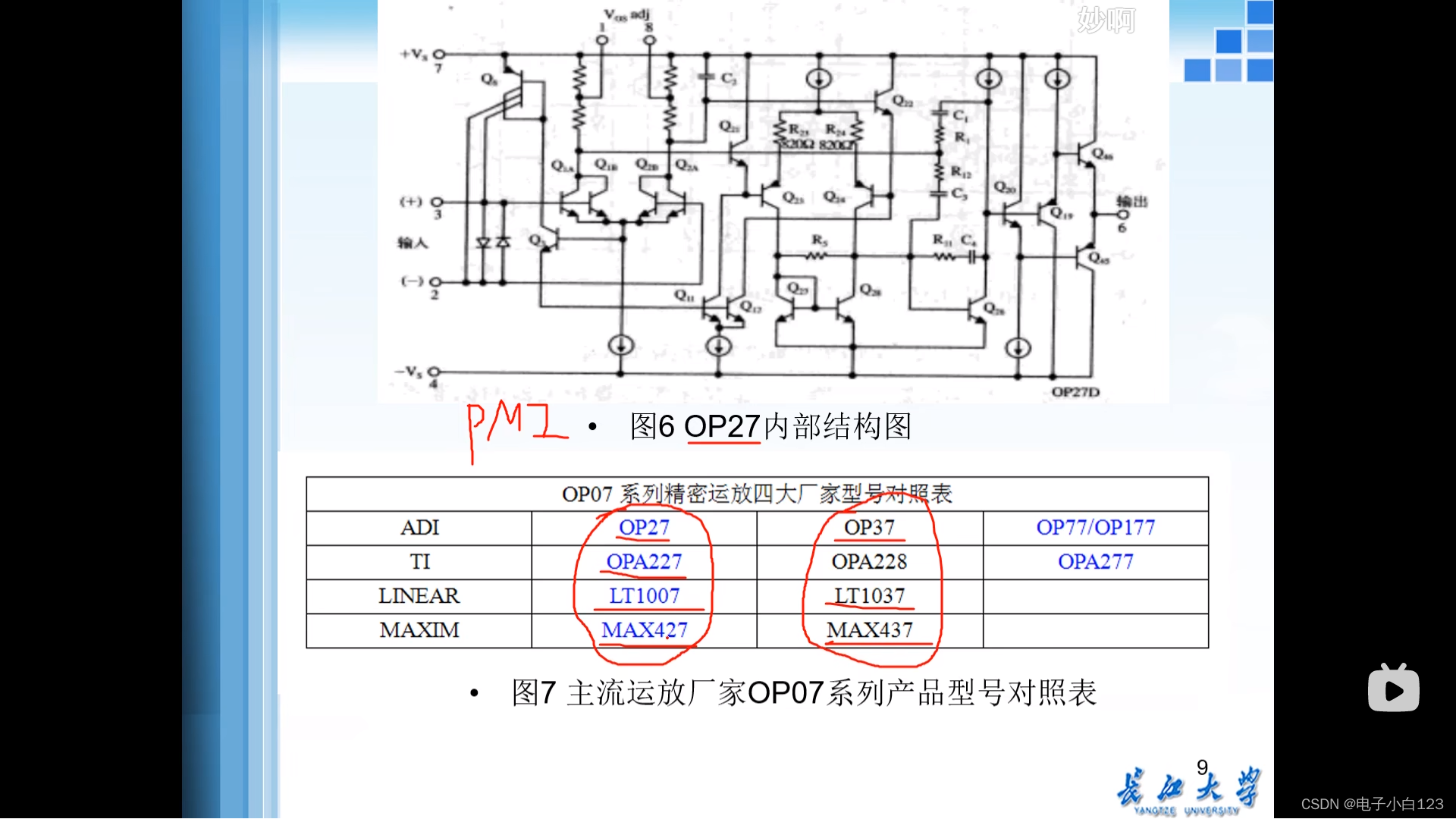

下图为主流运放OP07的型号

同一个圈里的4款可互相替换

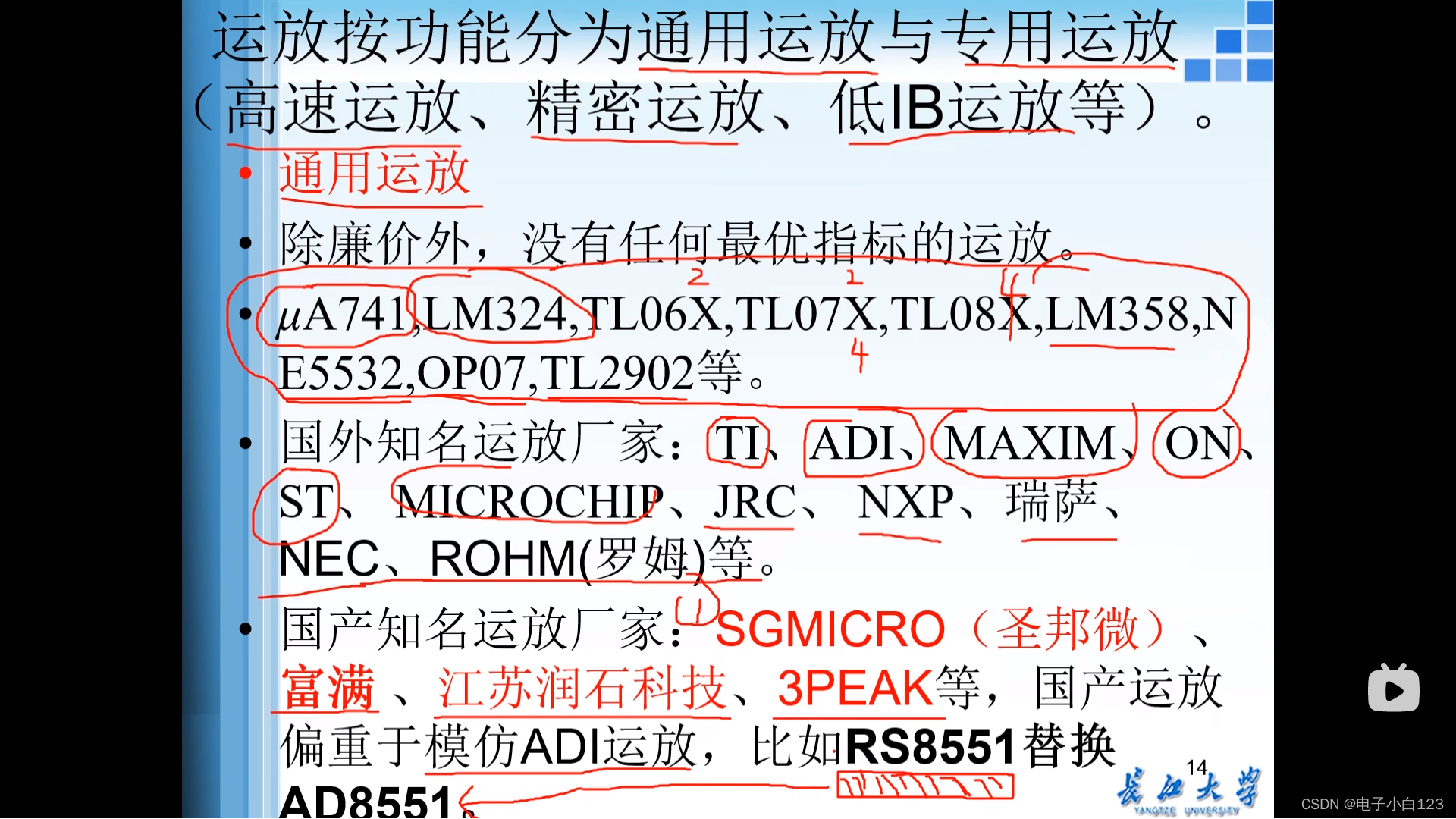

运放分类和常用厂家

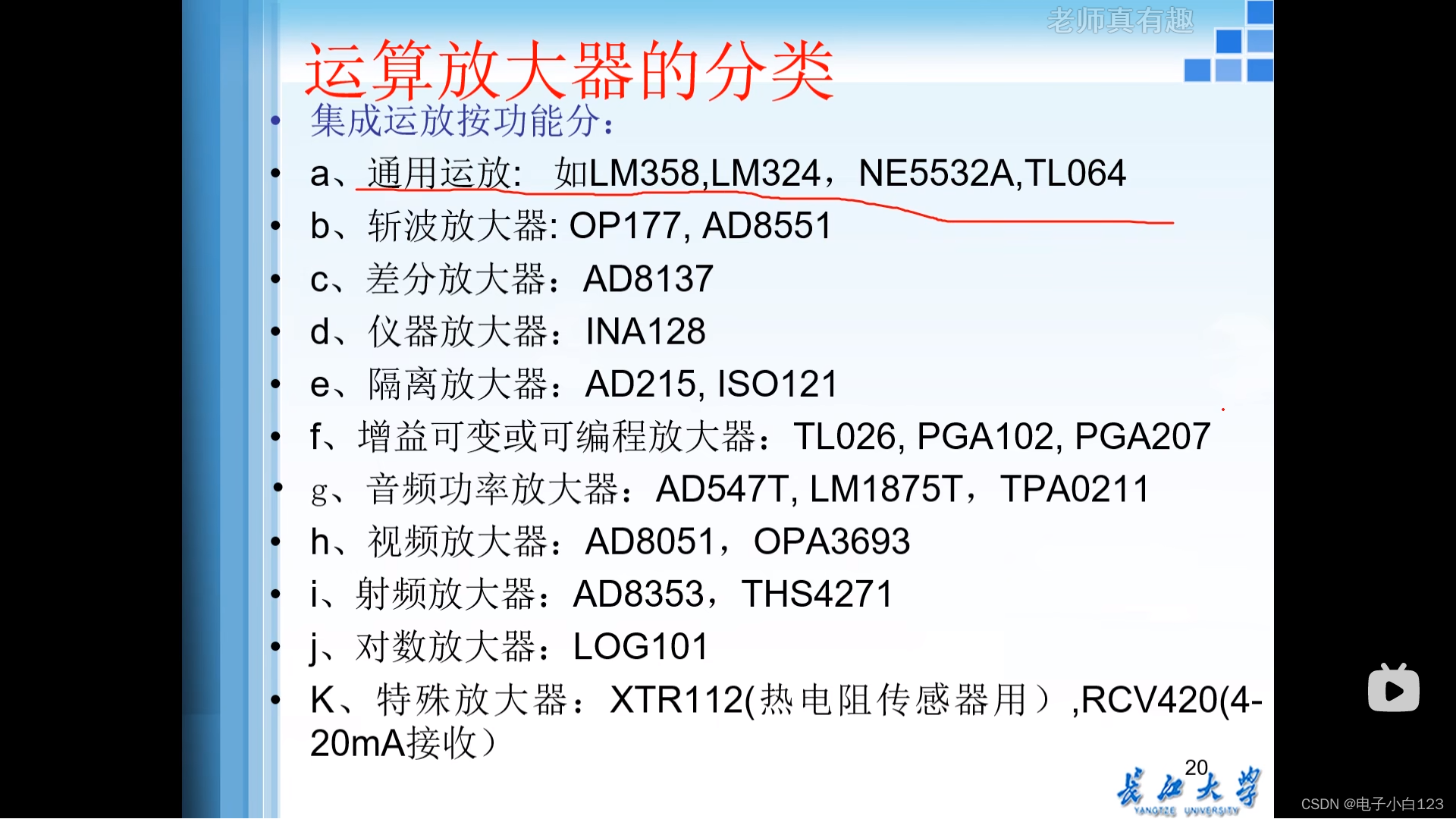

按功能分



 按运放数量分

运放最少有五个引脚，有些特殊的运放还会有调零的引脚（=0时，不等于0）

芯片引脚顺序

 正对丝印，左下角为1脚，逆时针数

运放参数

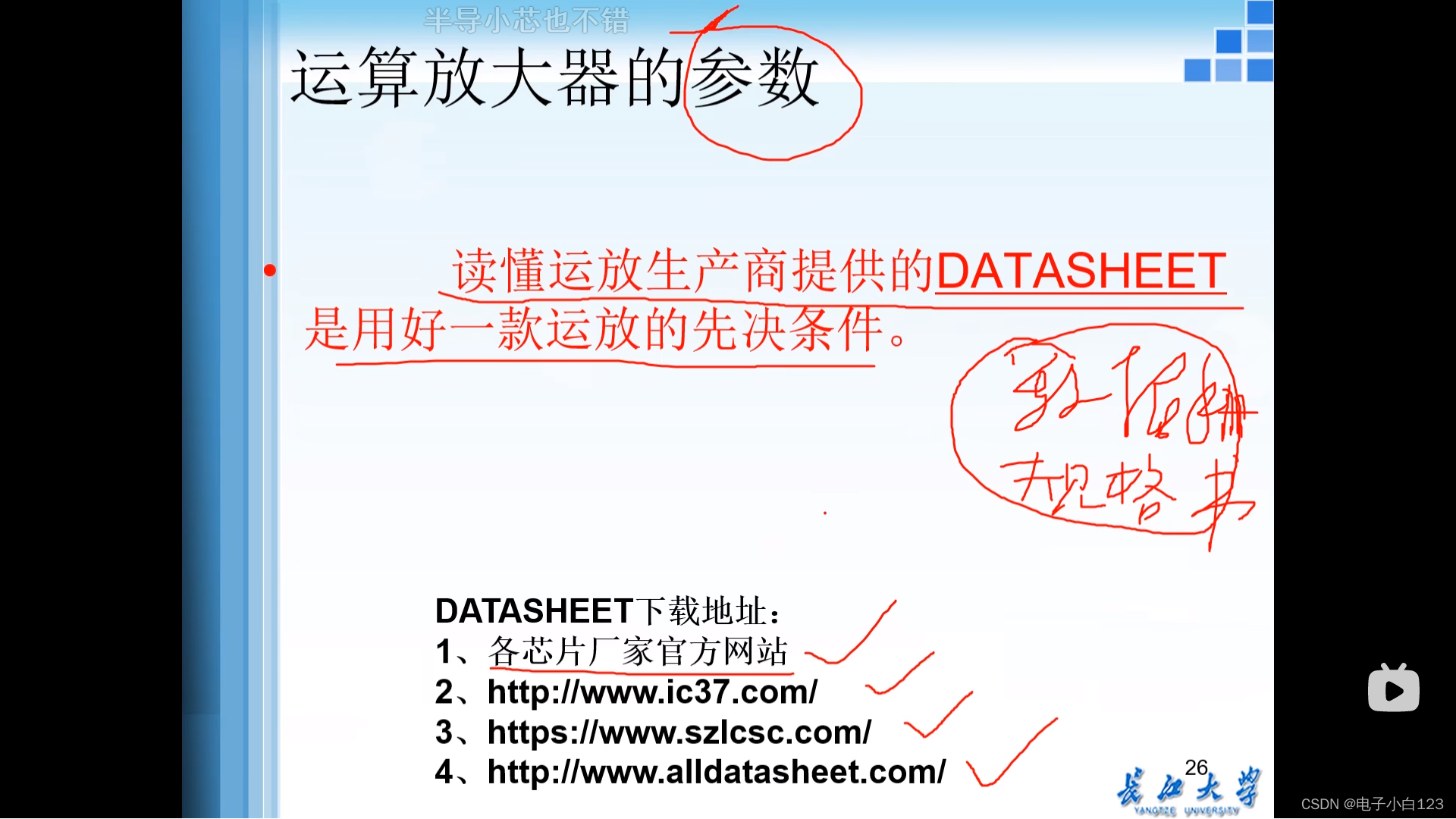

数据手册网站

除下图外，推荐多几个网站或软件：半岛小芯、贸泽电子、立创商城

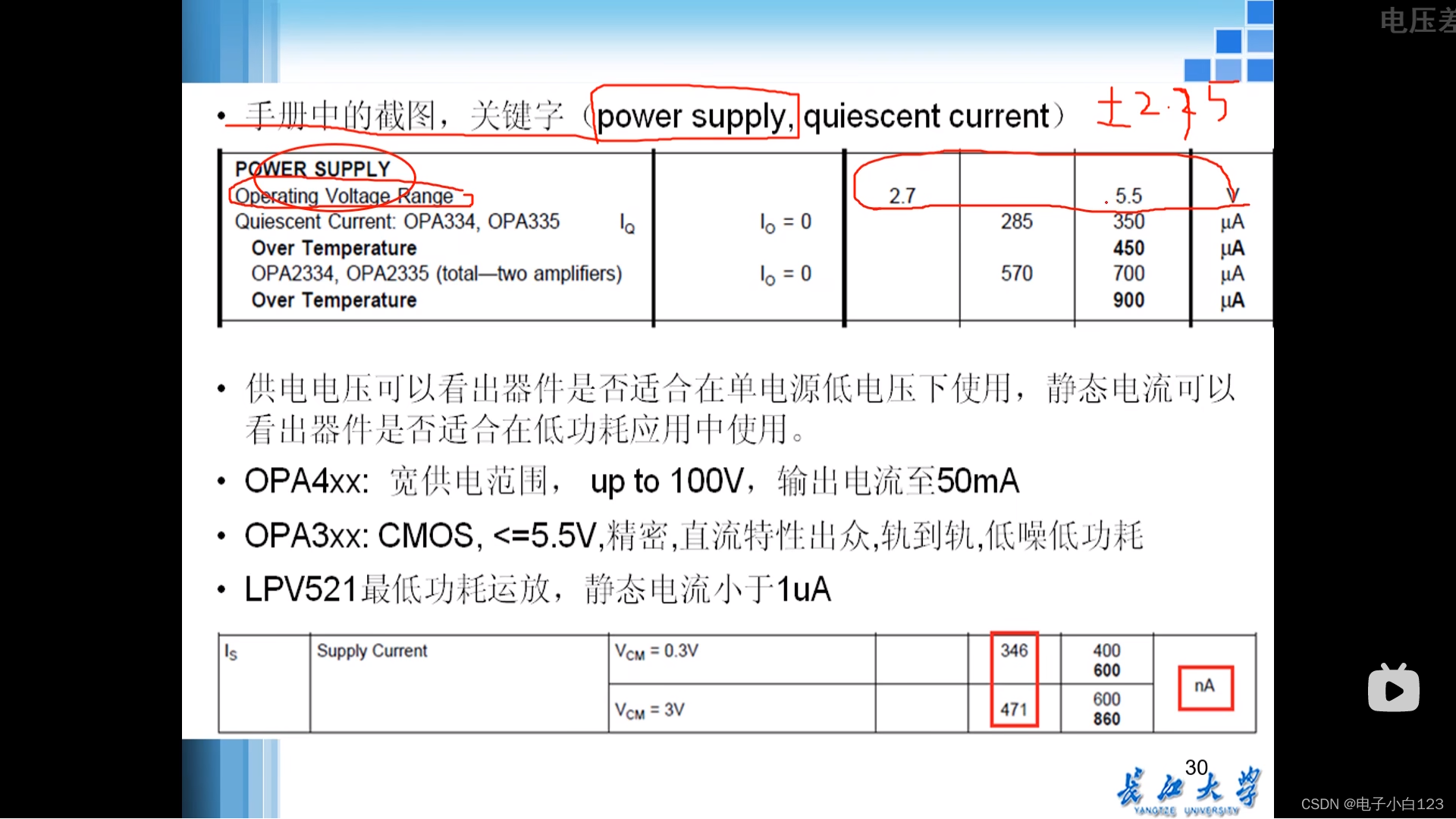

1、供电电压Vs

运放都是双电源供电，成本因素或精度不高的会改为单电源

图中单电源最高供电5.5V；双电源最高正负2.75V

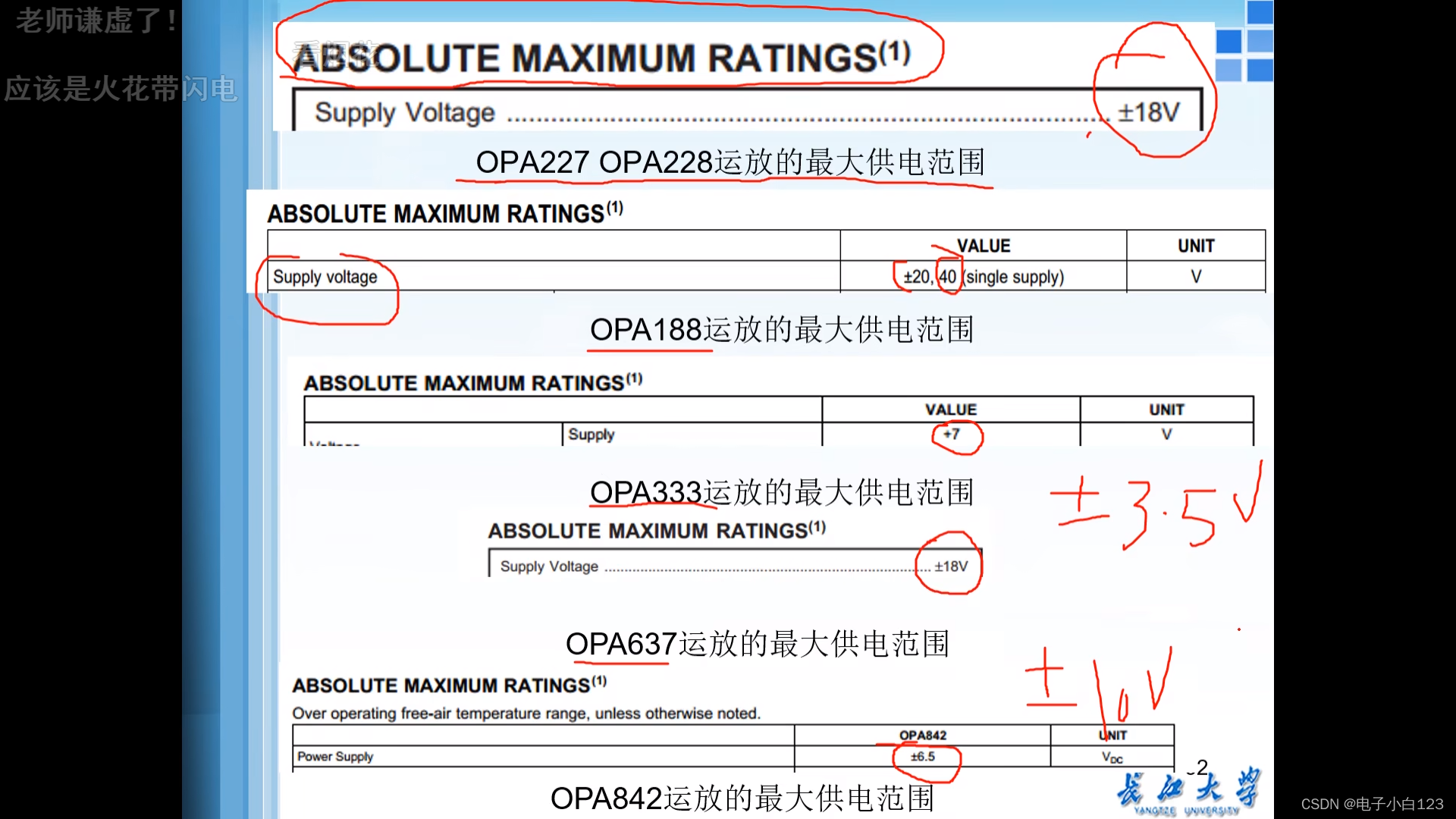

 2、绝对最大值

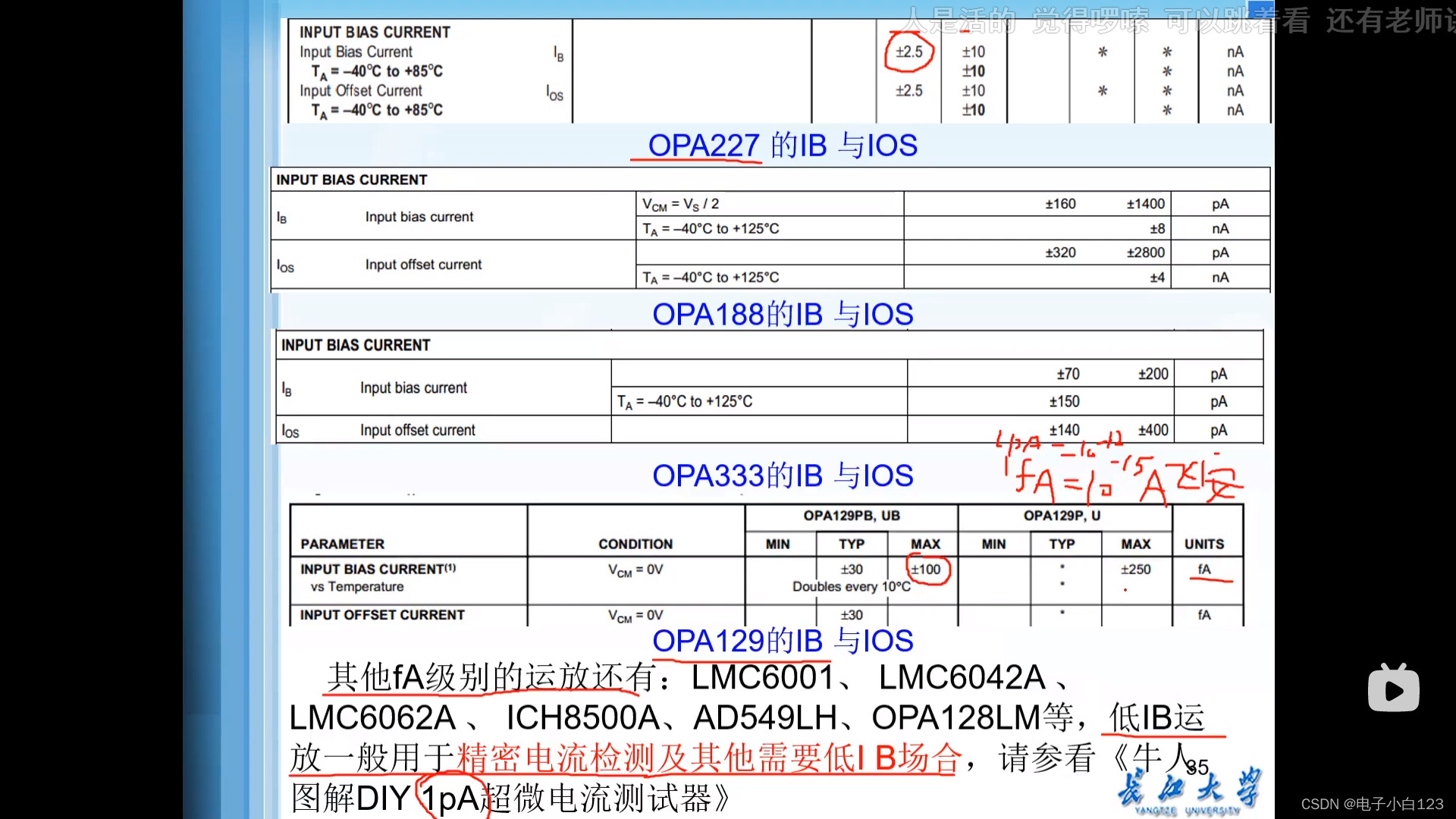

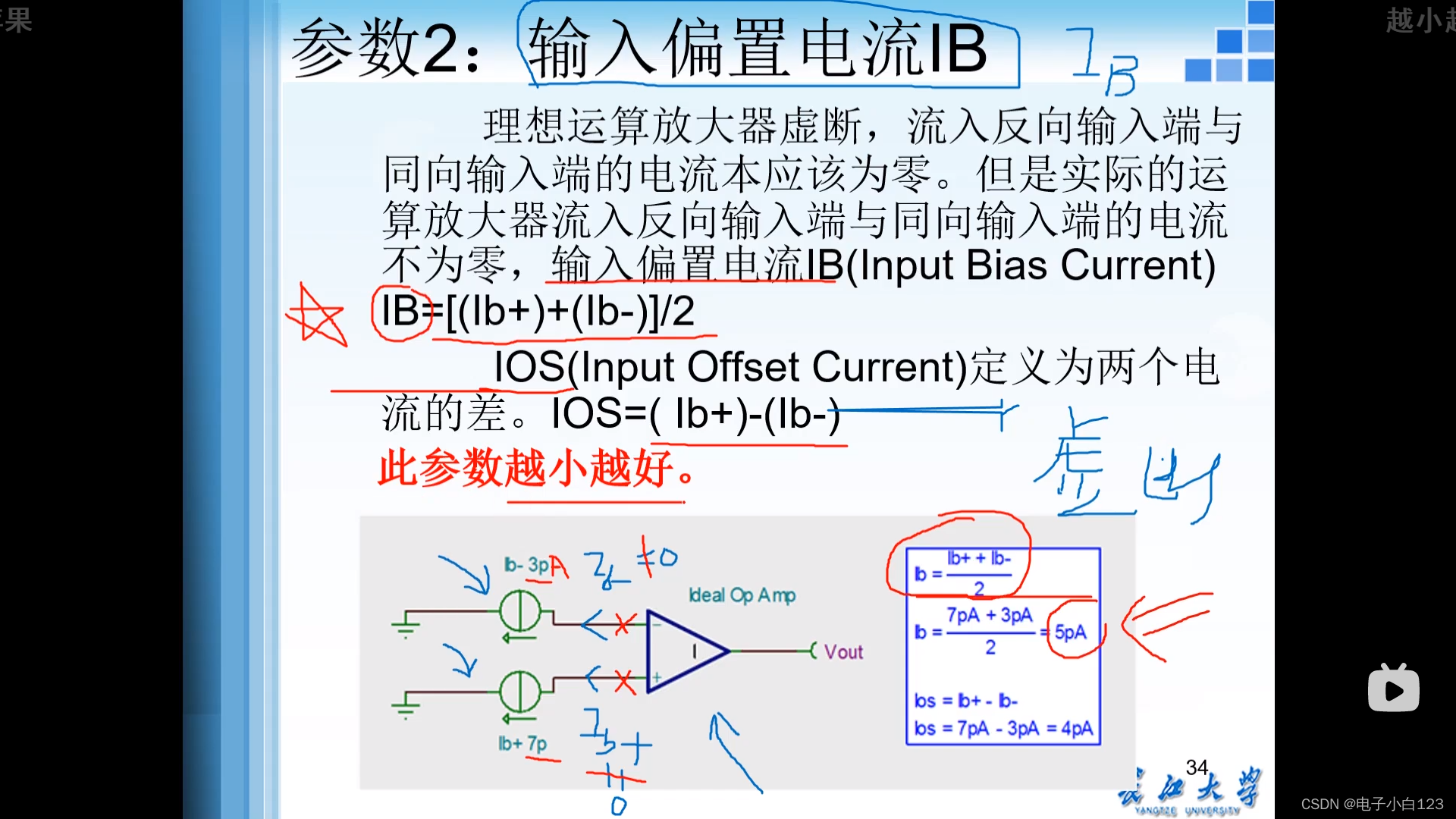

3、输入偏置电流

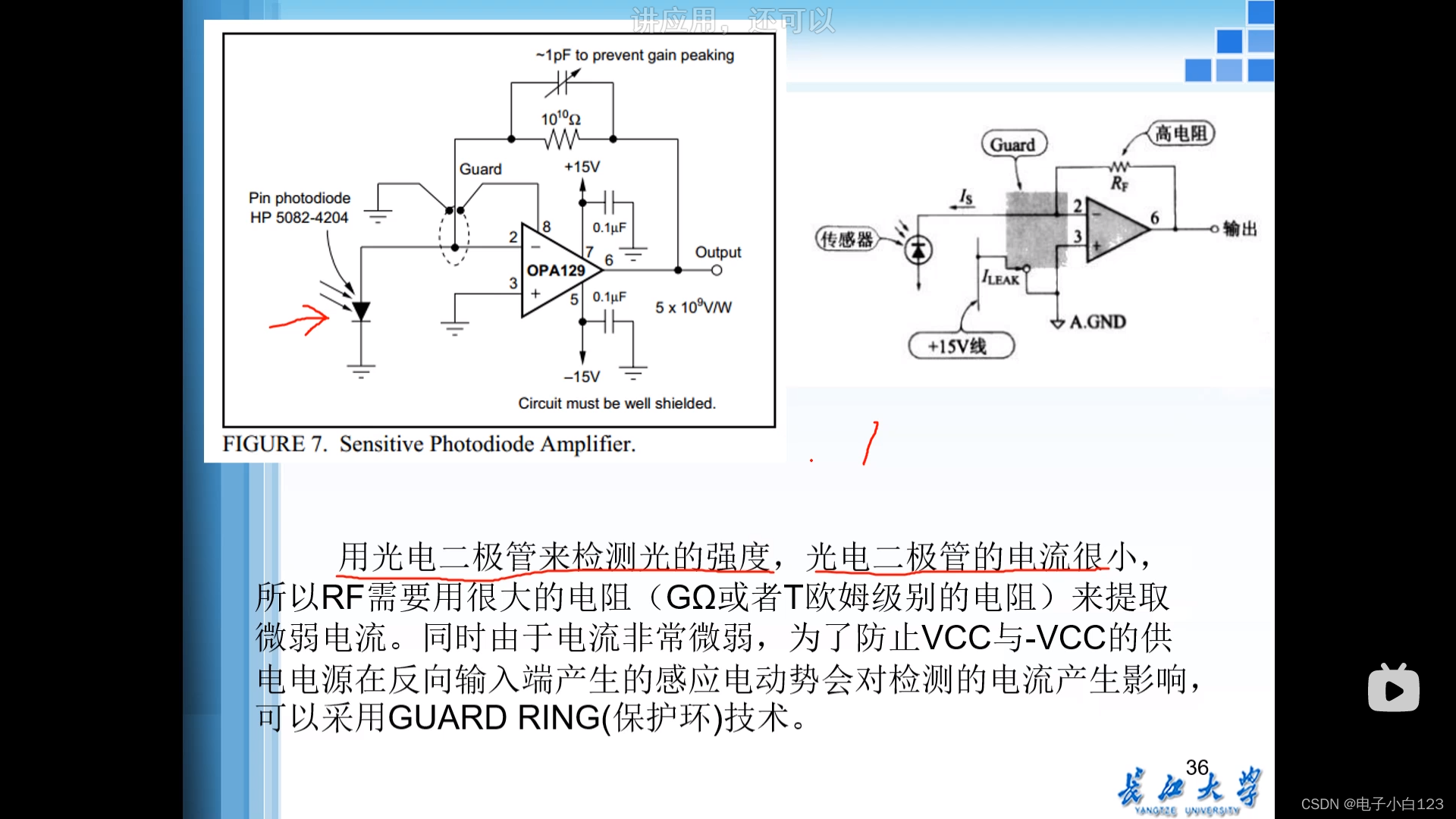

越小越好，低运放一般用于精密电流检测或光电二极管检测

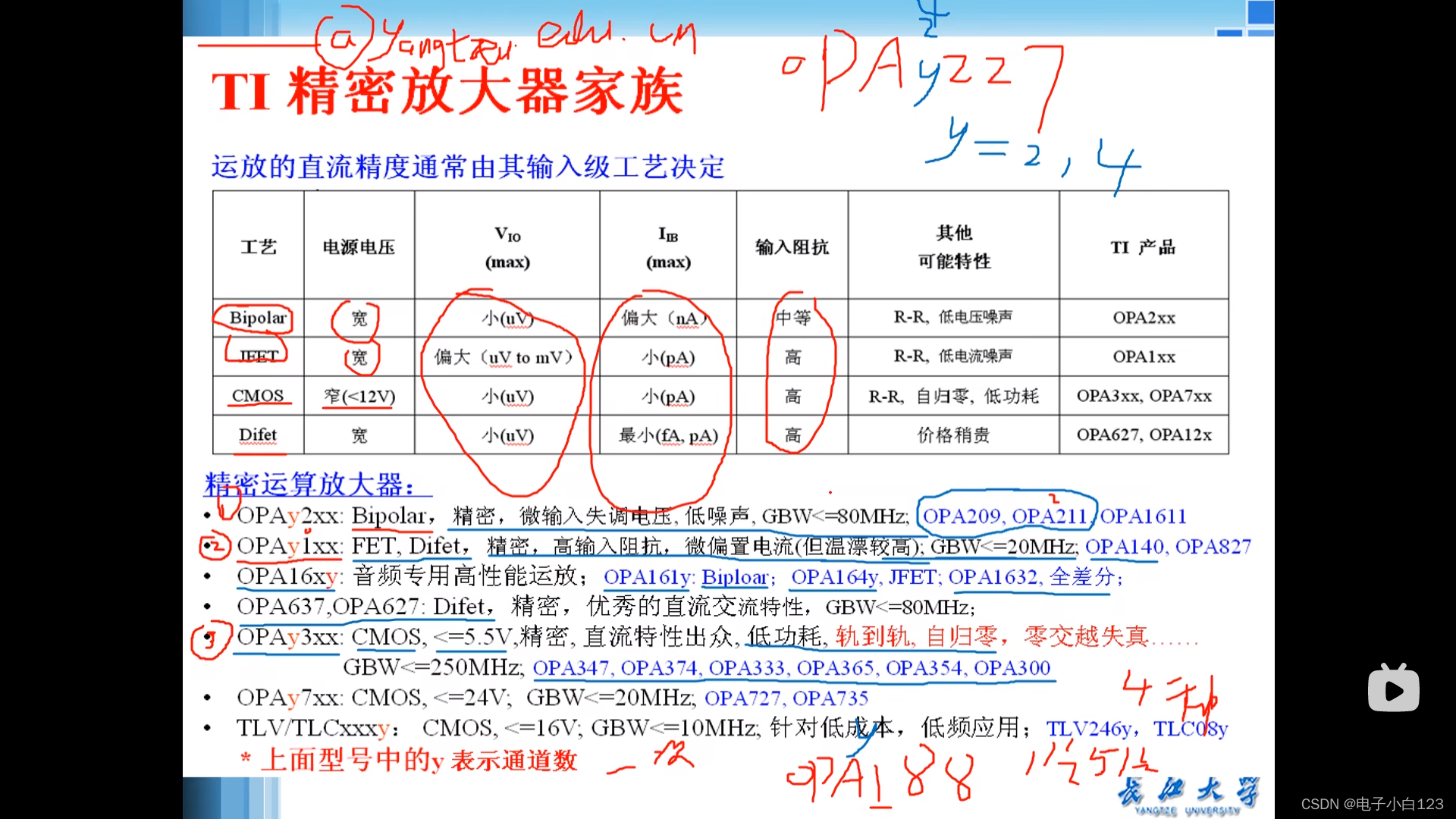

运放的工艺决定和

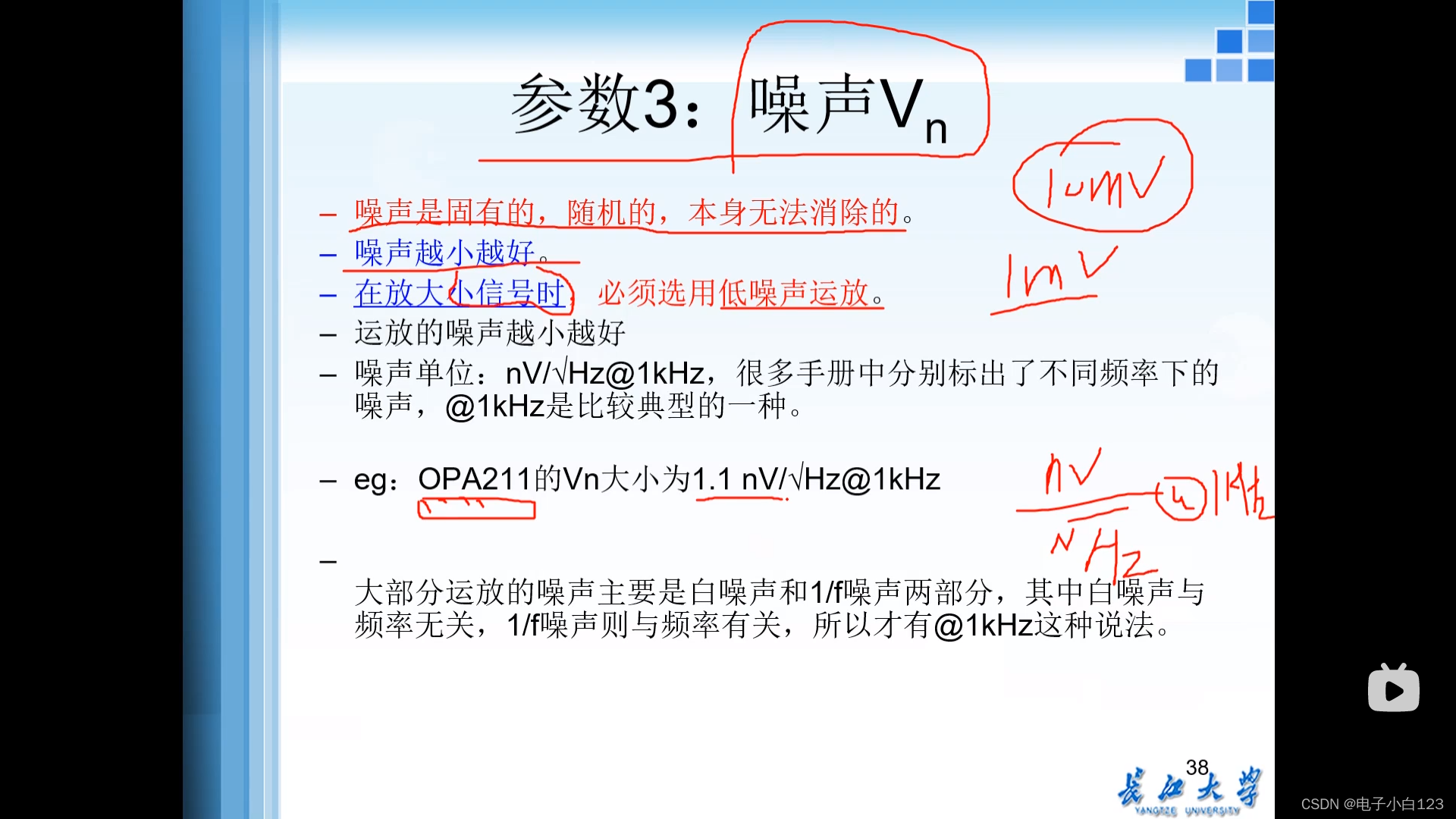

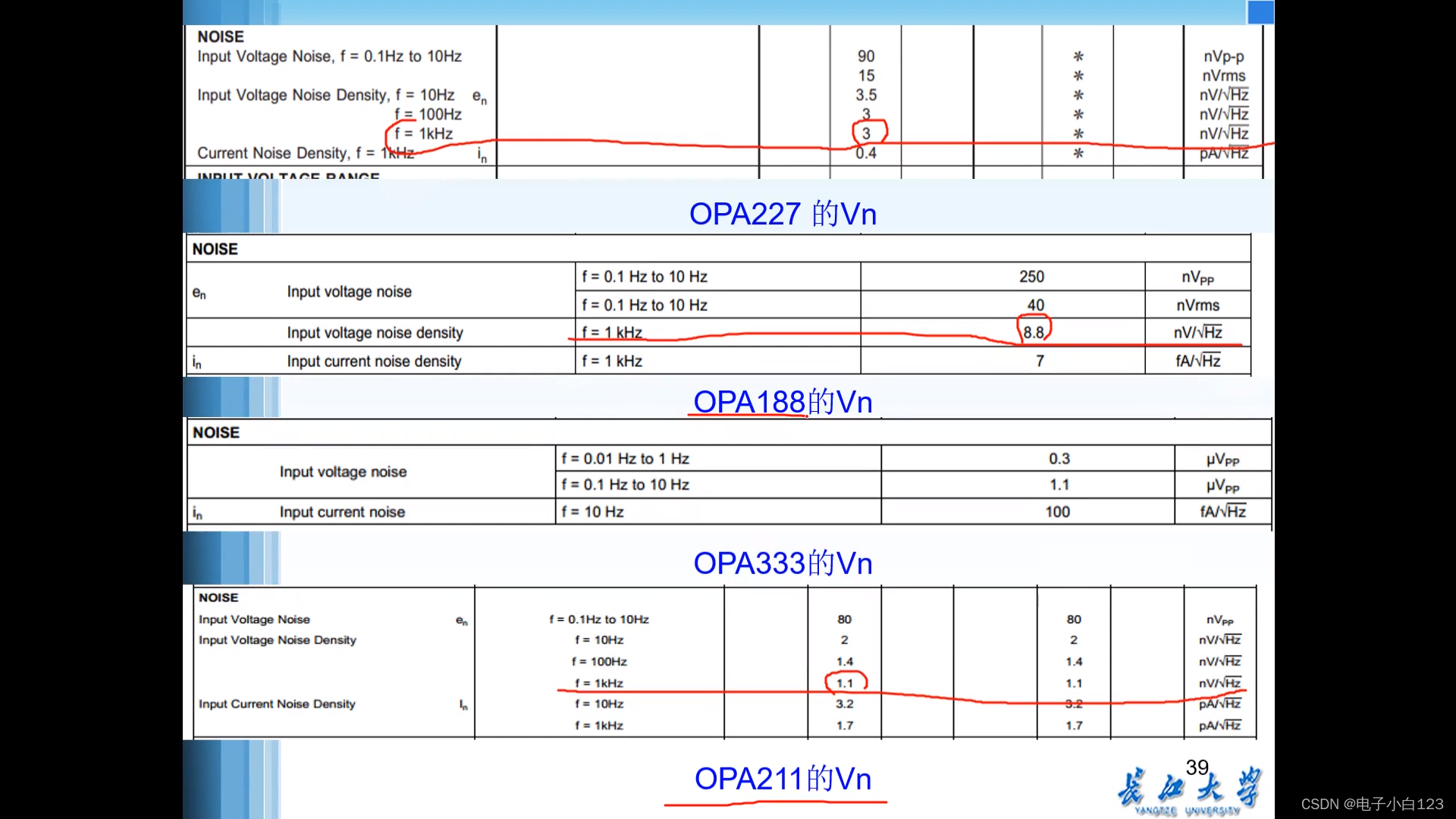

 4、噪声Vn

噪声无法消除，越小越好。而且和频率有关

放大微弱信号（几mV）需注意此参数

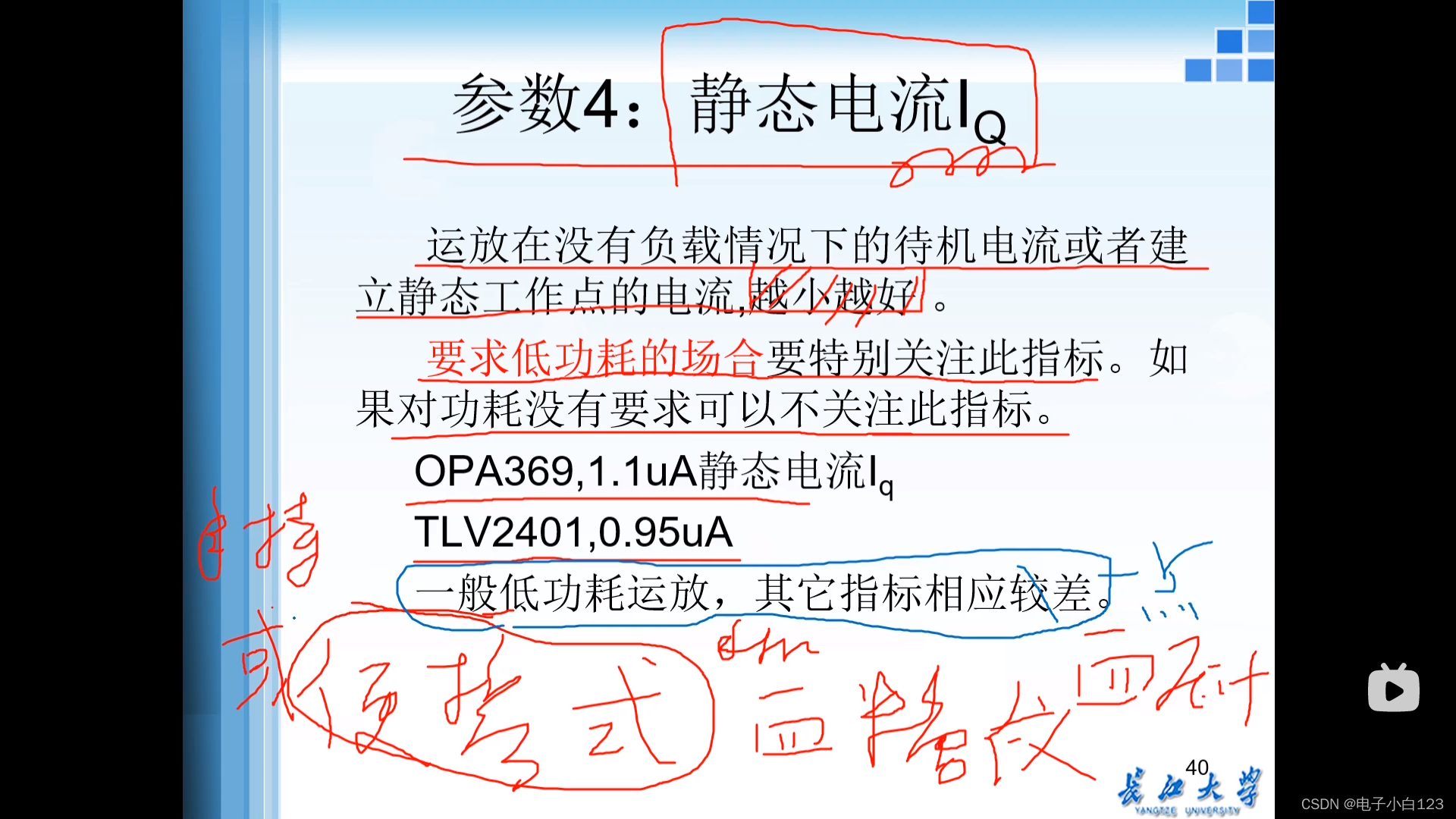

 5、静态电流

运放没有负载时的待机电流

低功耗（手持或便携式设备等用电池供电的）时需注意此指标，但低功耗的运放其他指标也会差一点

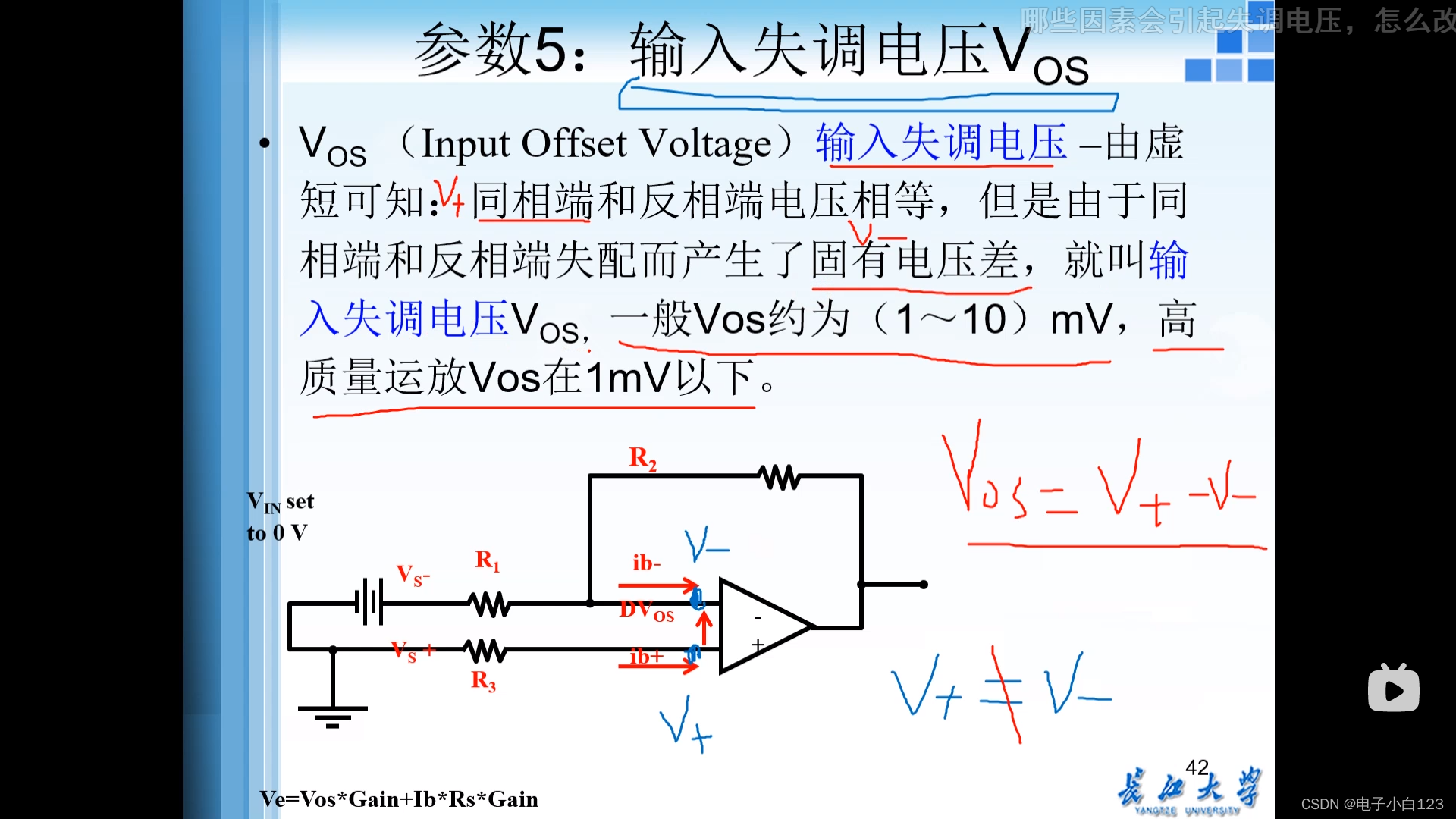

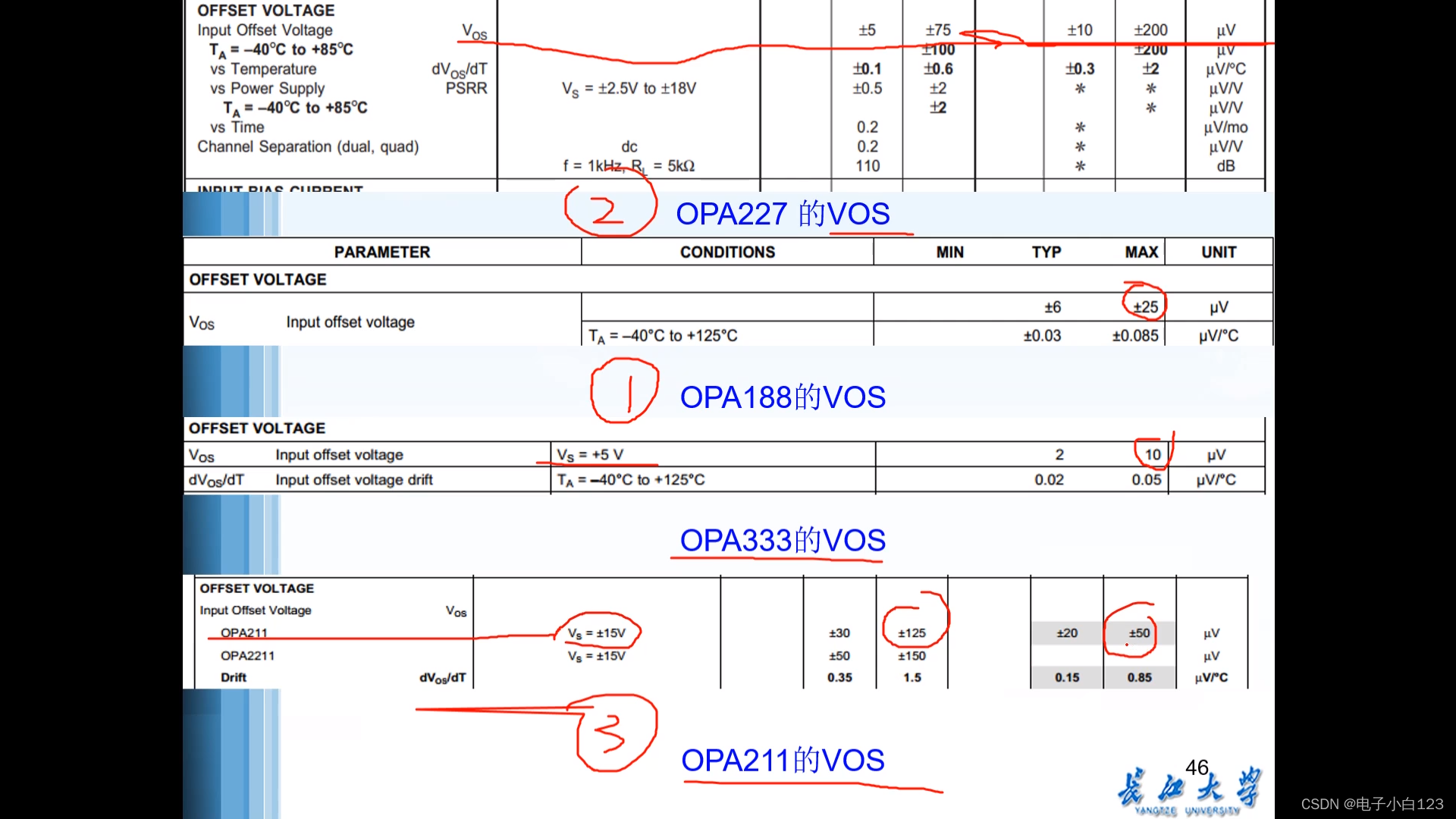

 6、输入失调电压

 即运放的同相输入端和反向输入端的电压差

越小越好，一般小于10mV，高质量运放可做到1mV以下

同样，放大微弱信号（几mV）时需注意此指标

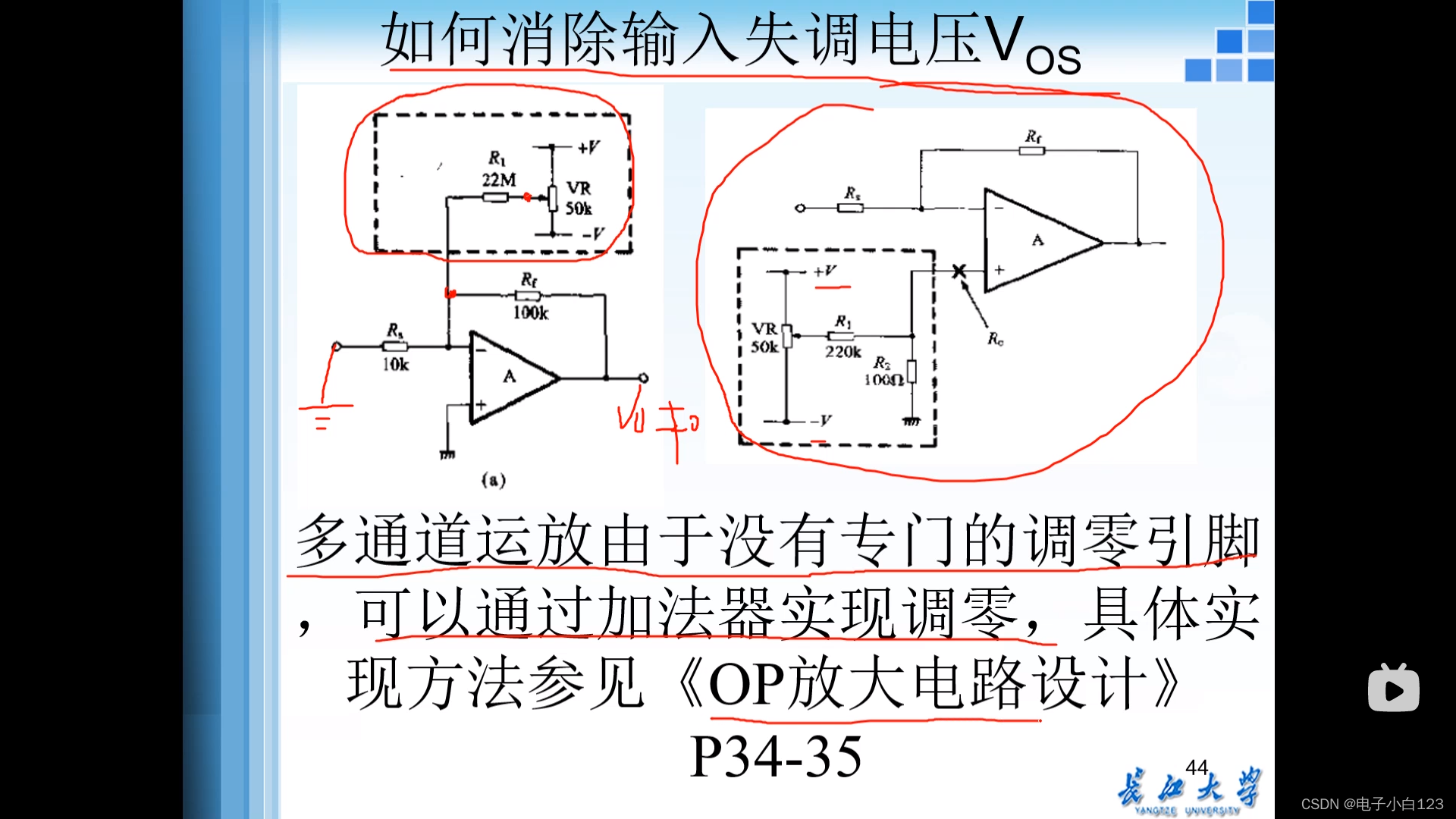

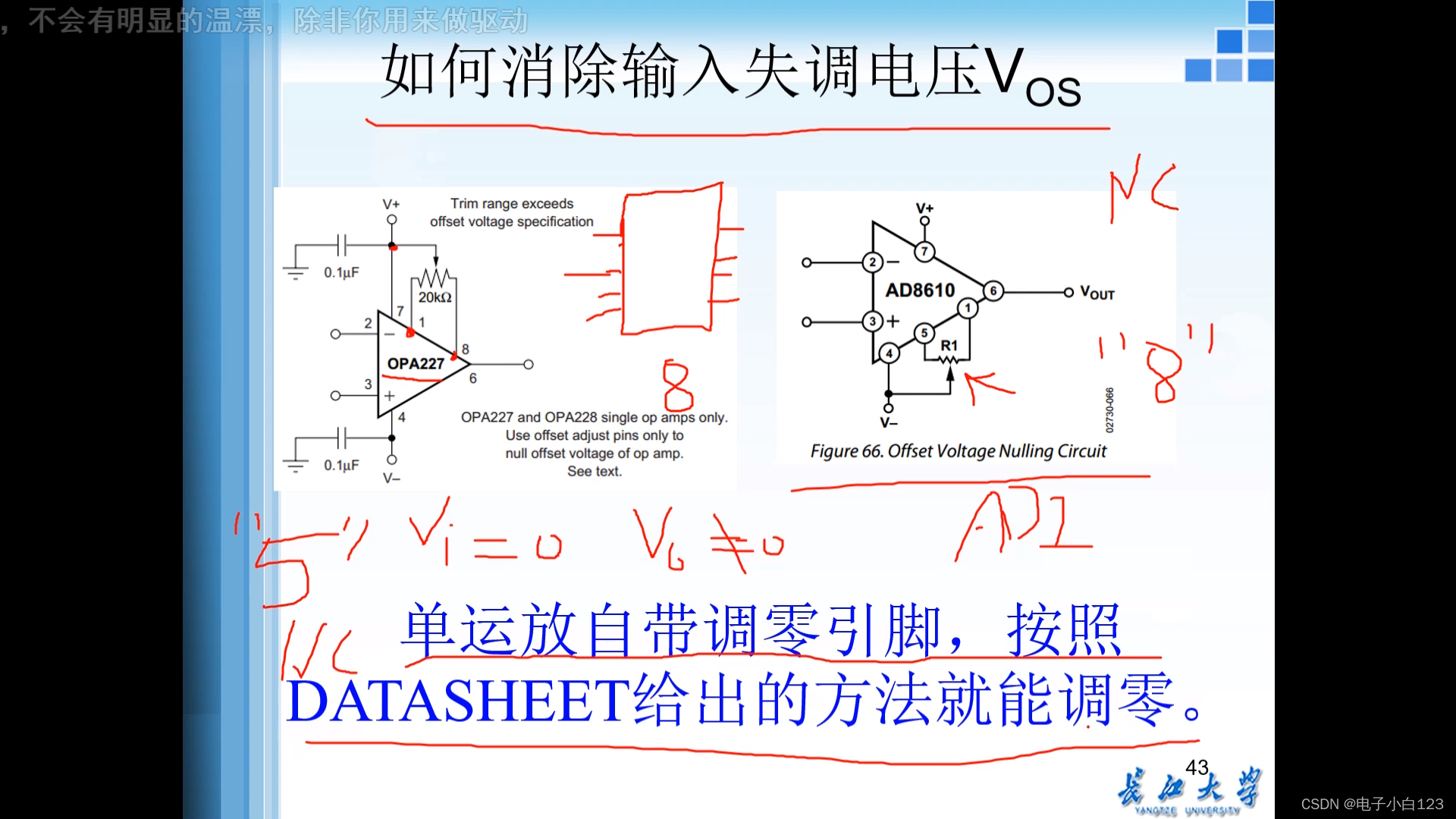

消除输入失调电压方法：有些单运放自带调零引脚，多运放通过加法器实现

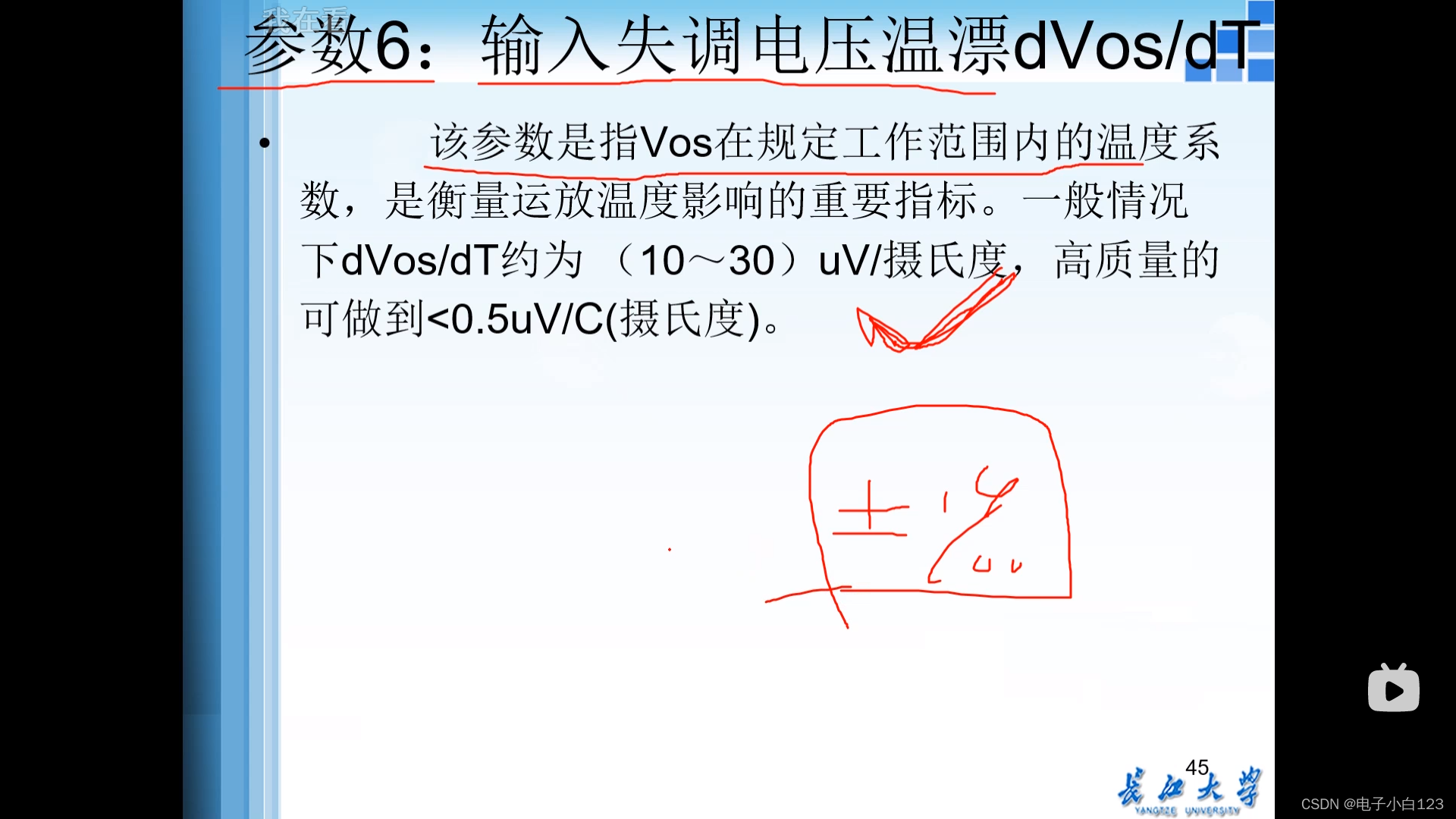

 7、输入失调电压温漂

此参数不是很重要

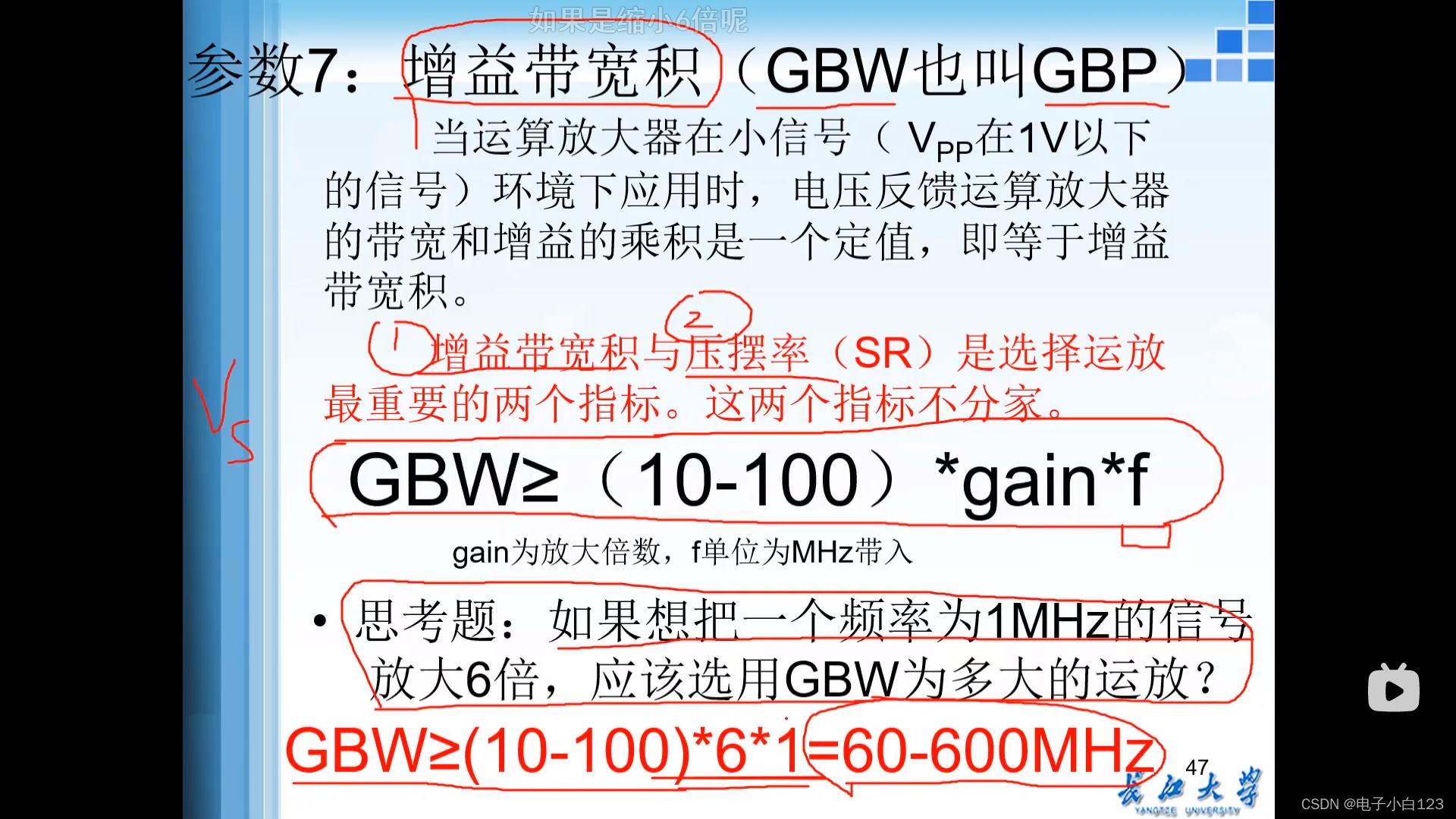

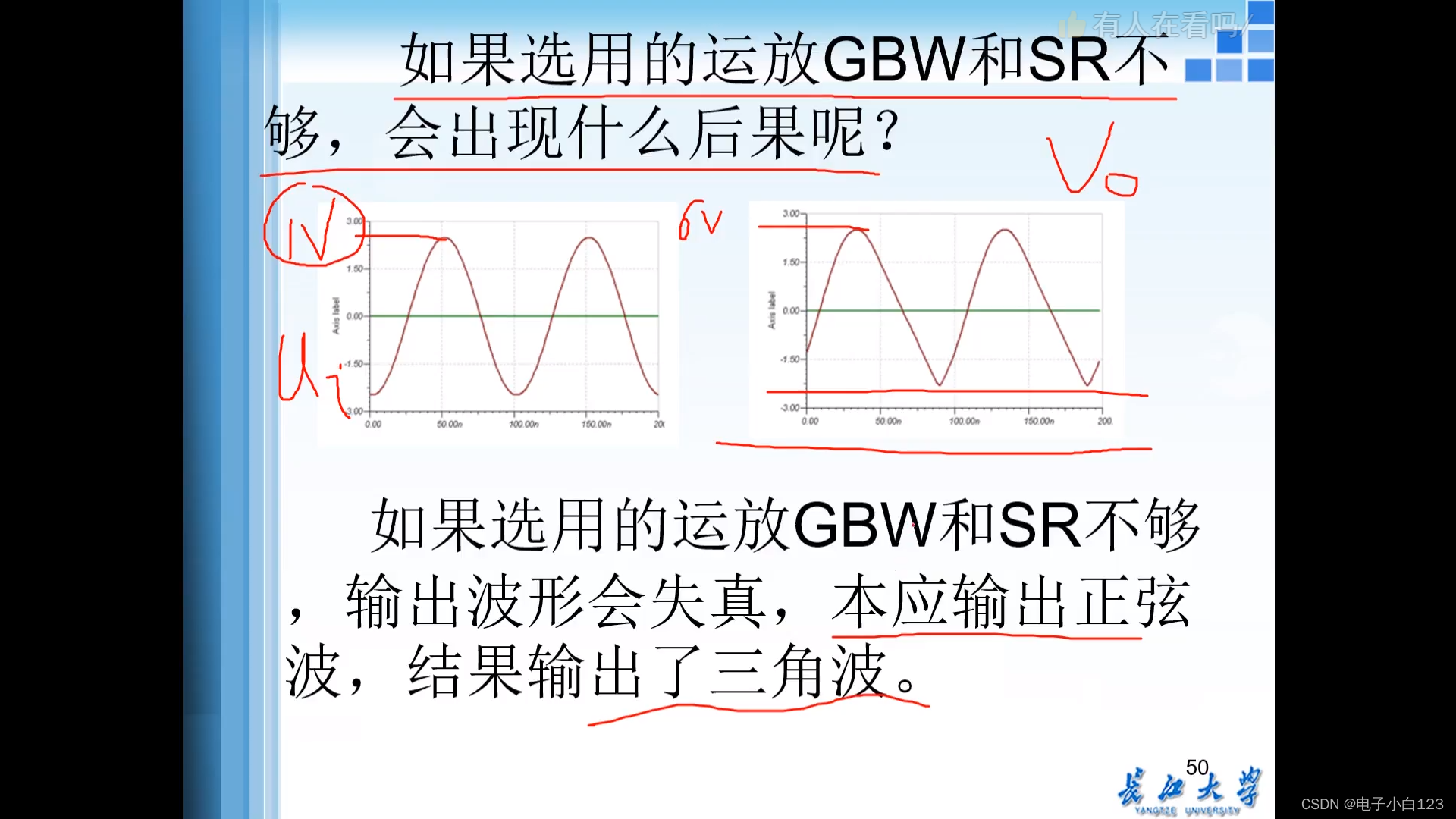

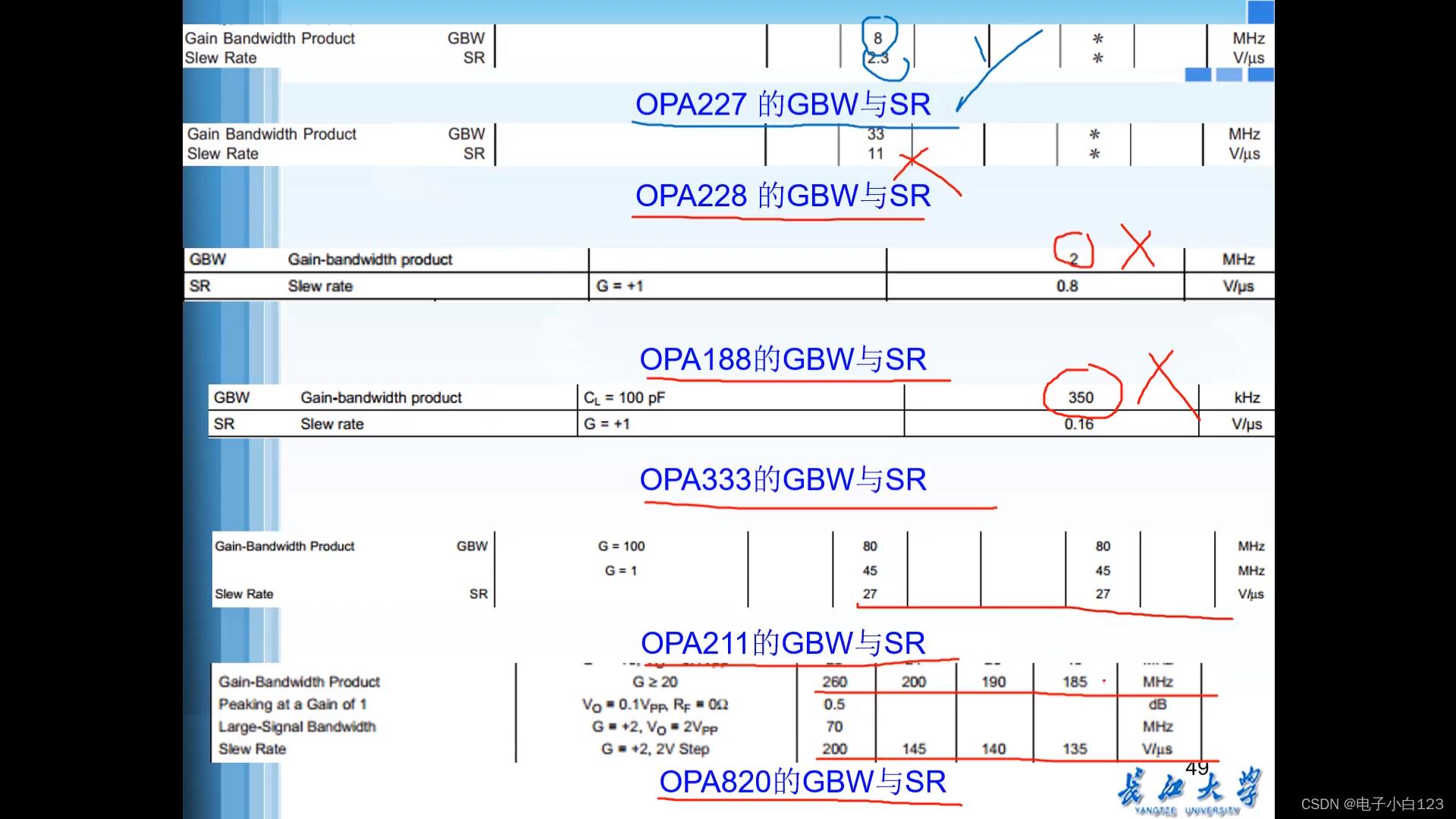

 8、增益带宽积GBW或GBP

公式中的（10-100）为十到一百

 9、压摆率或电压转换速率（SR）

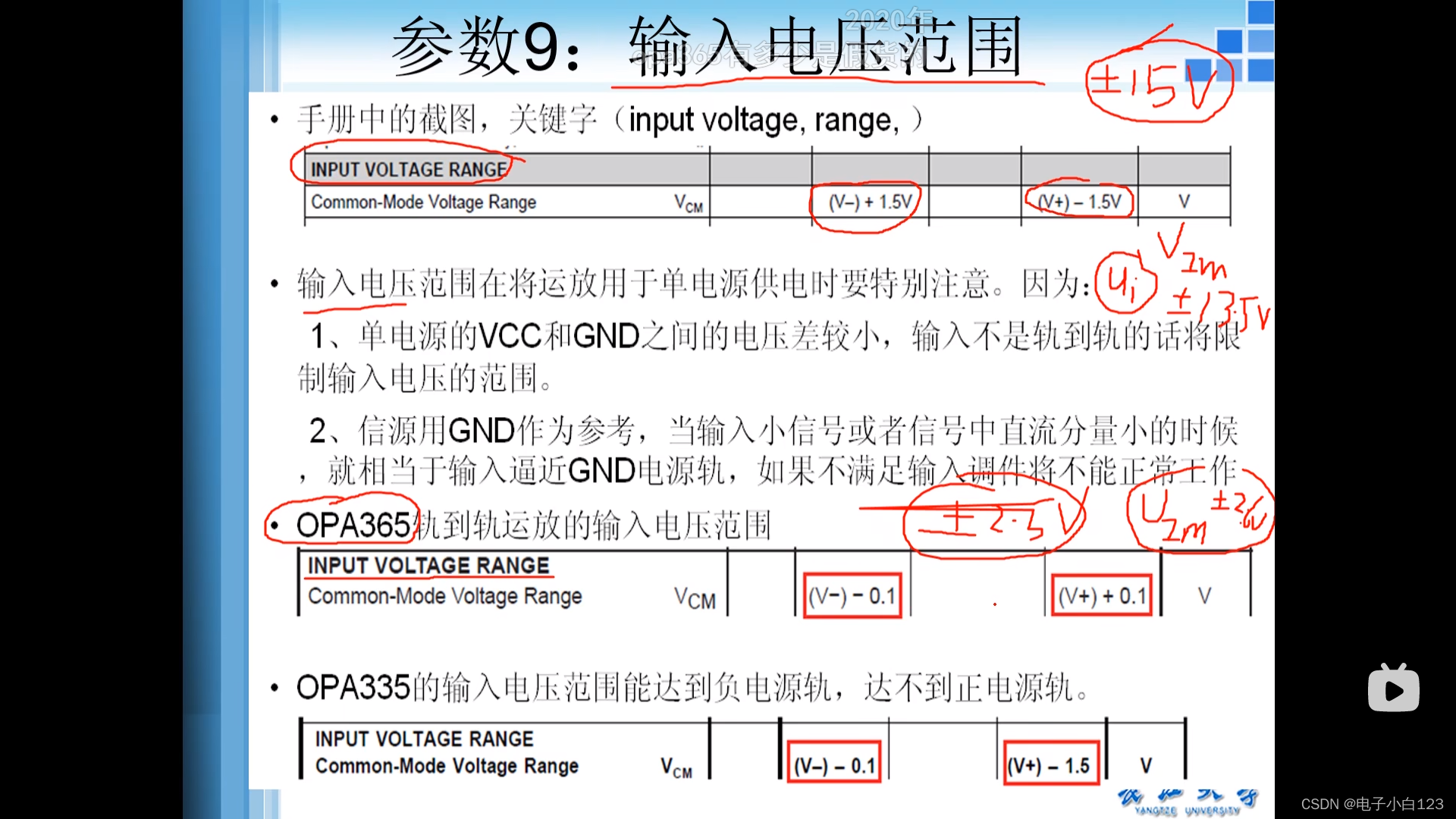

10、输入电压范围

下图最大输入电压  = ±15V - 1.5V = ±13.5V

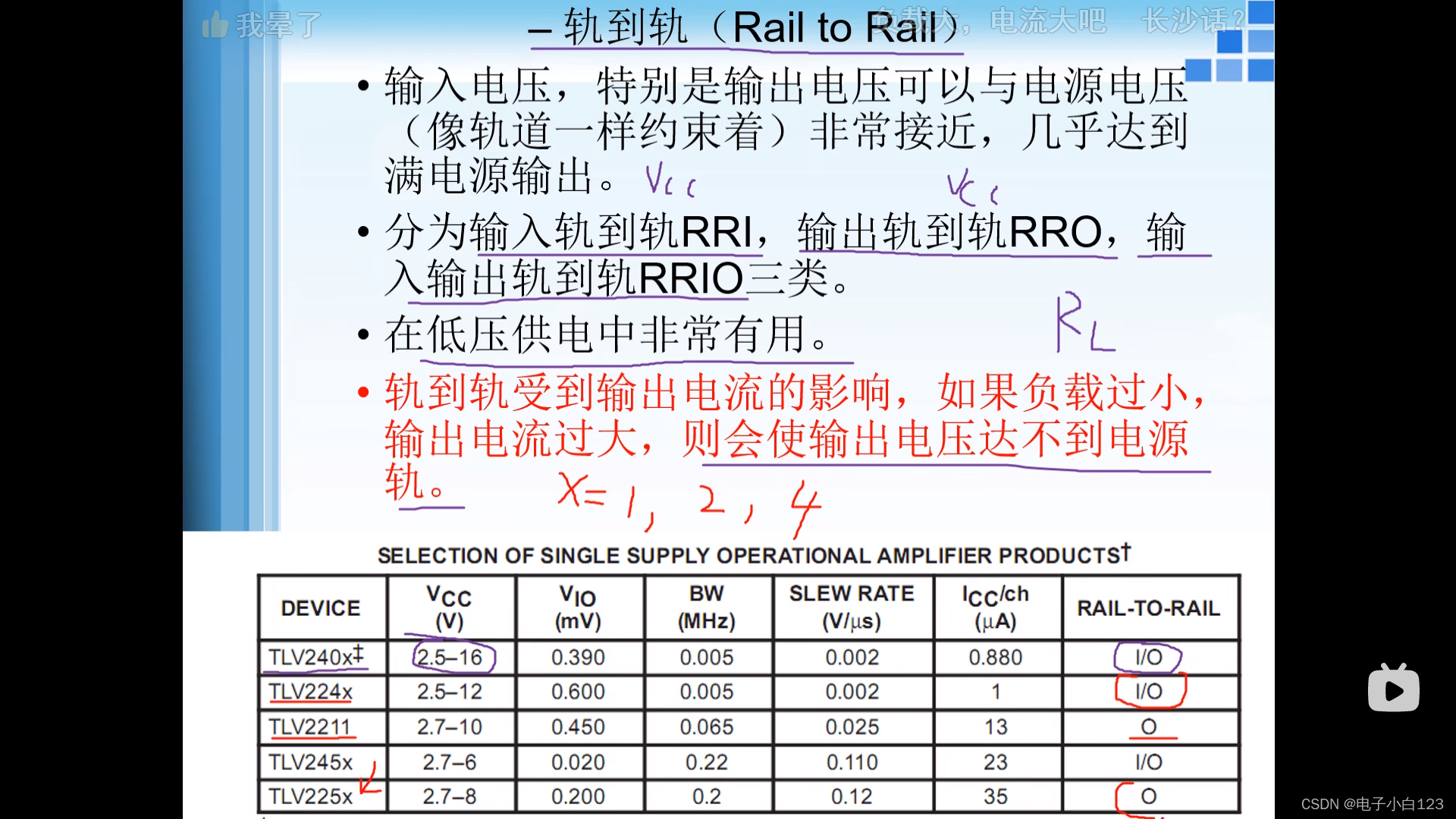

输入轨到轨：输入电压接近供电电压

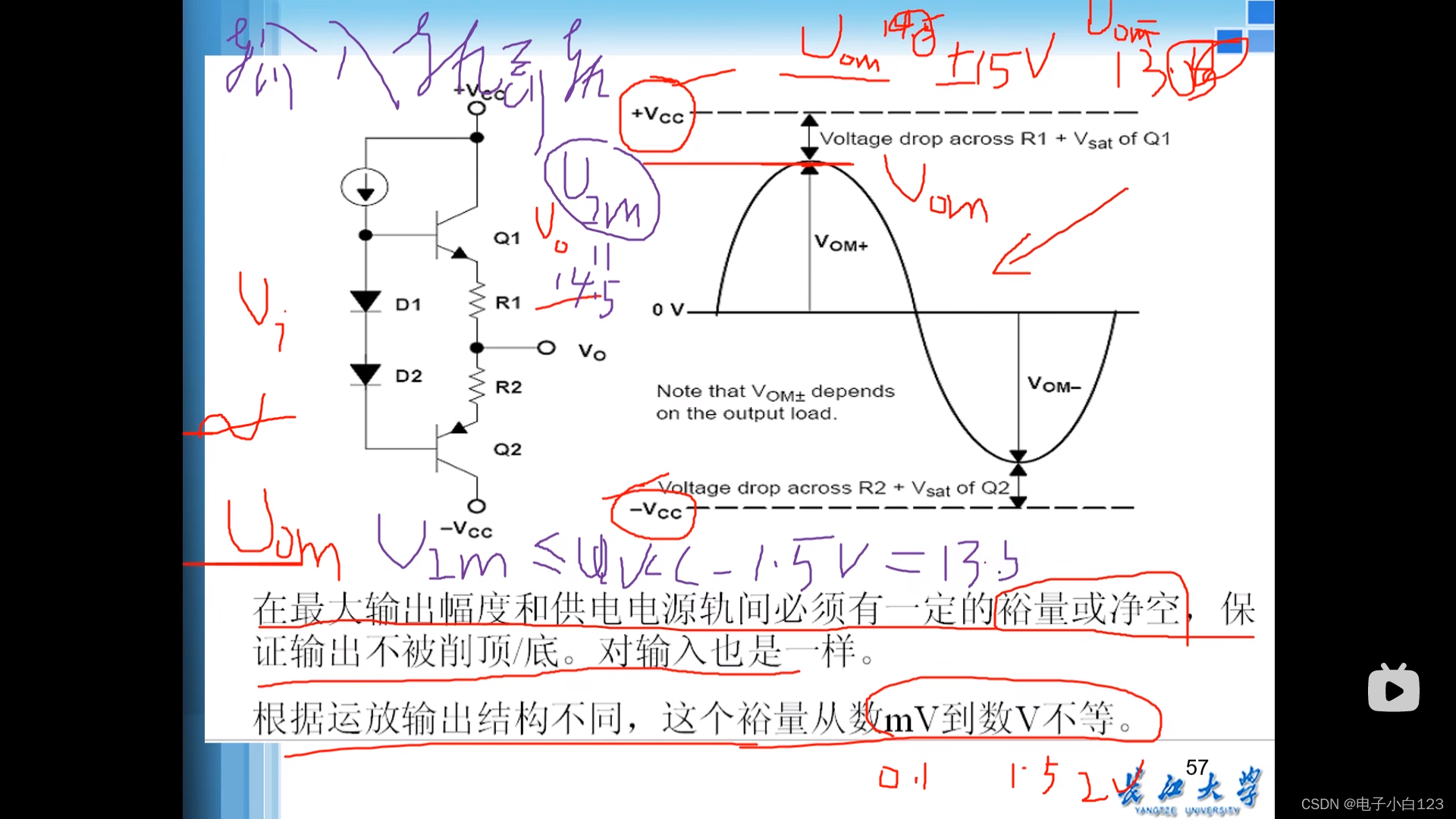

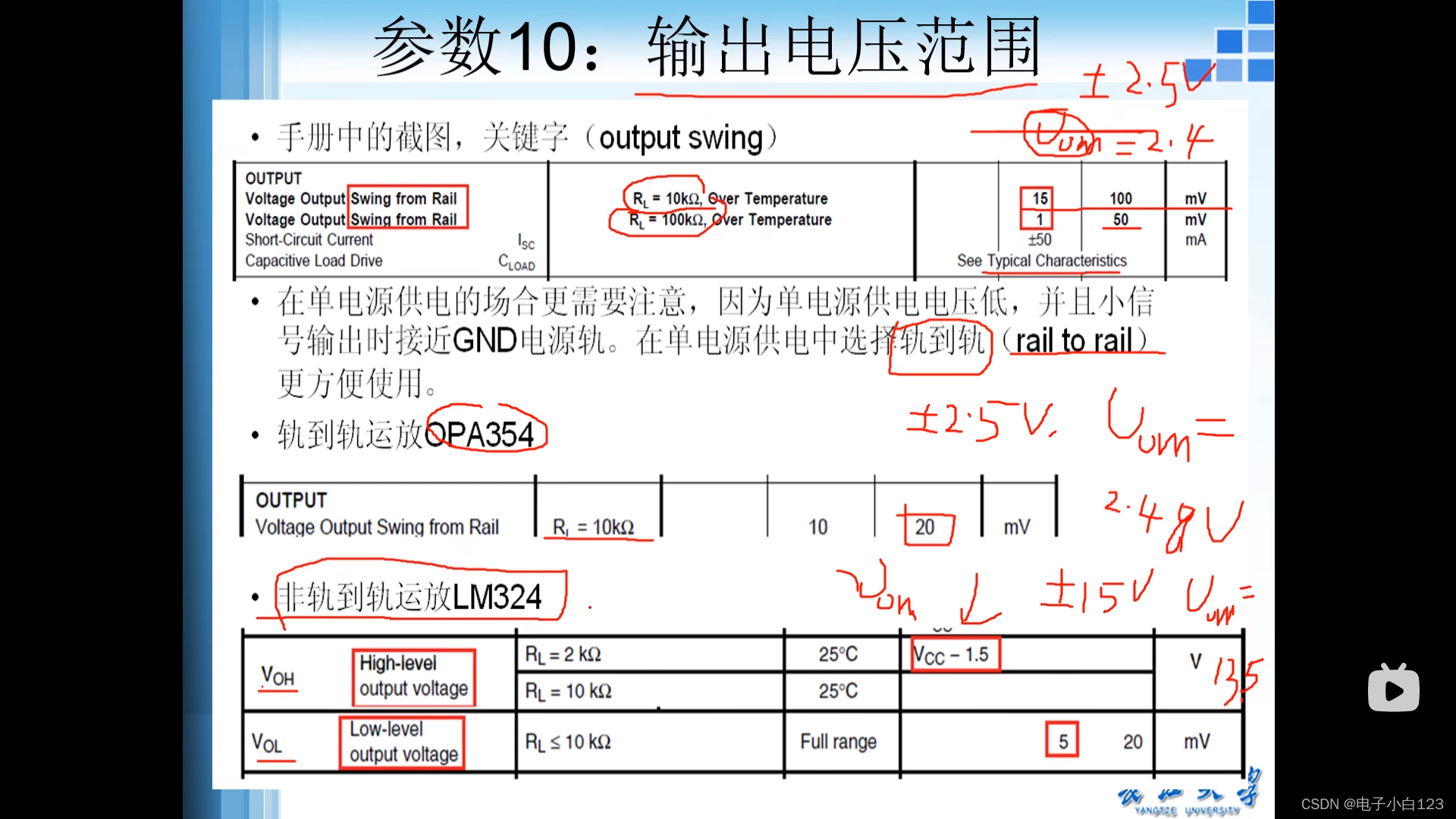

 11、输出电压范围

输出轨到轨：输出电压接近供电电压

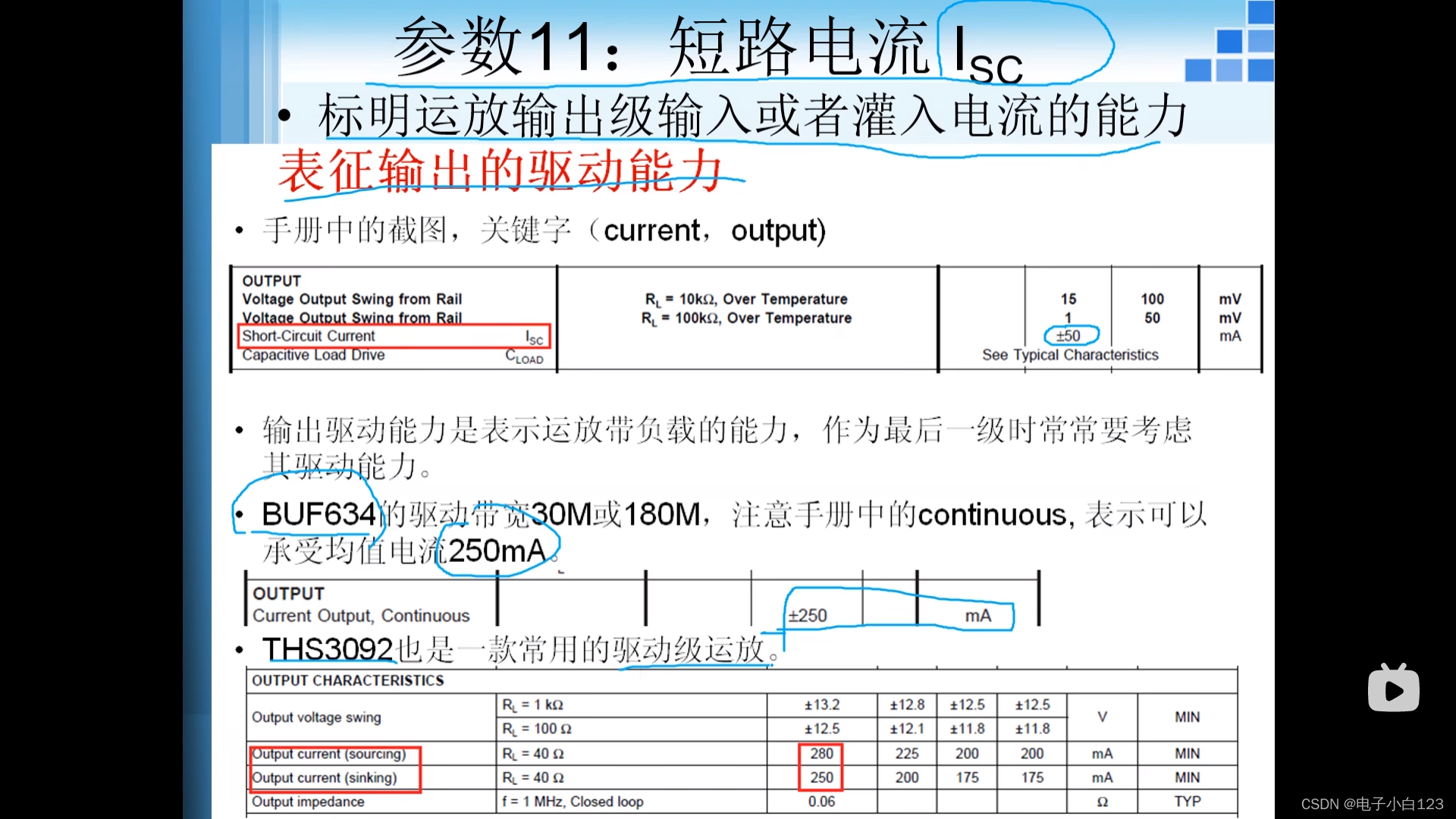

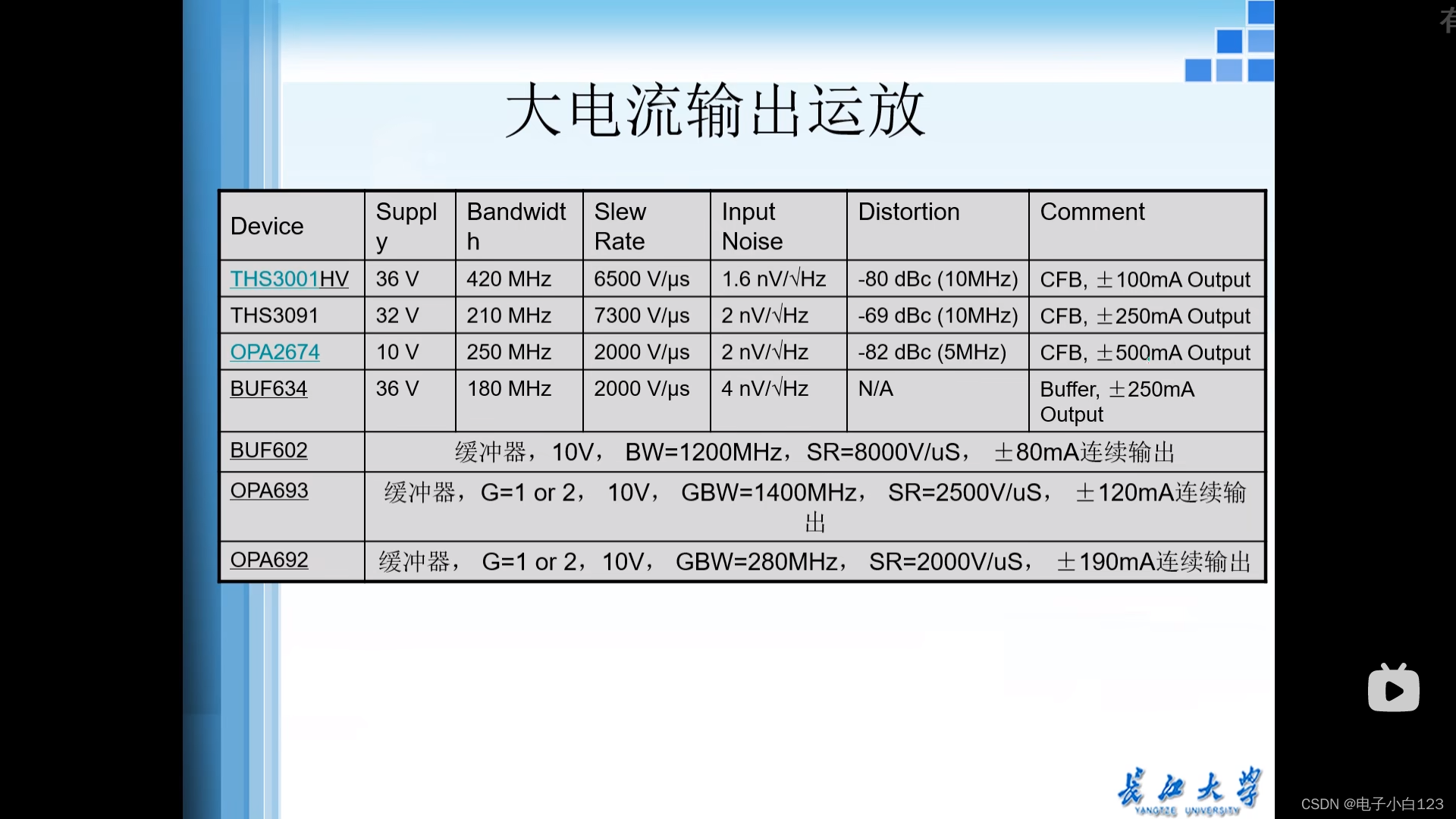

 12、短路电流

运放的输出驱动能力

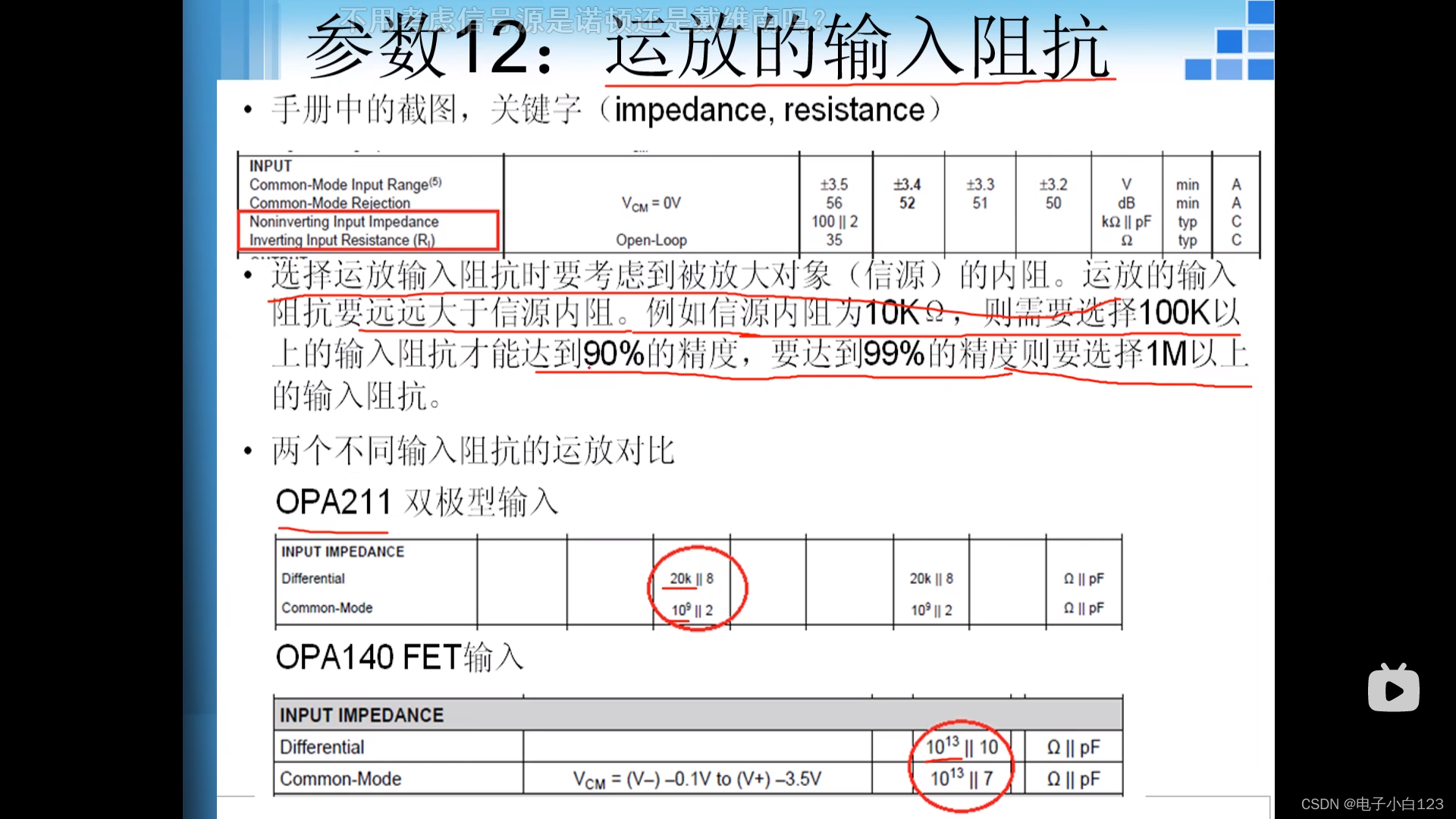

13、输入阻抗

越大越好
