电源大师（3）ACDC开关电源-反激FLYBACK

虽才疏学浅，敢不竭心尽力，以笔墨为媒，传递心中所思所悟。

唐老师电源大师视频总结，方便翻看主要知识点。

有空会慢慢分集更新。

其实AC/DC也可以说是DC/DC，因为它是先把220V交流电先经过整流桥，变成直流后，再经过变压器得到想要的直流。

AC/DC最难的地方是高频变压器的绕制。一般的流程是自己设计，淘宝找人做出样品，没问题以后量产，小批量就买现成的。

反激其实是boost芯片的一种应用

应用最广泛的AC/DC拓扑结构：反激FLYBACK，分为隔离flyback和非隔离flyback。

非隔离flyback：电磁炉

隔离flyback：手机、平板充电器。隔离flyback能防触电。

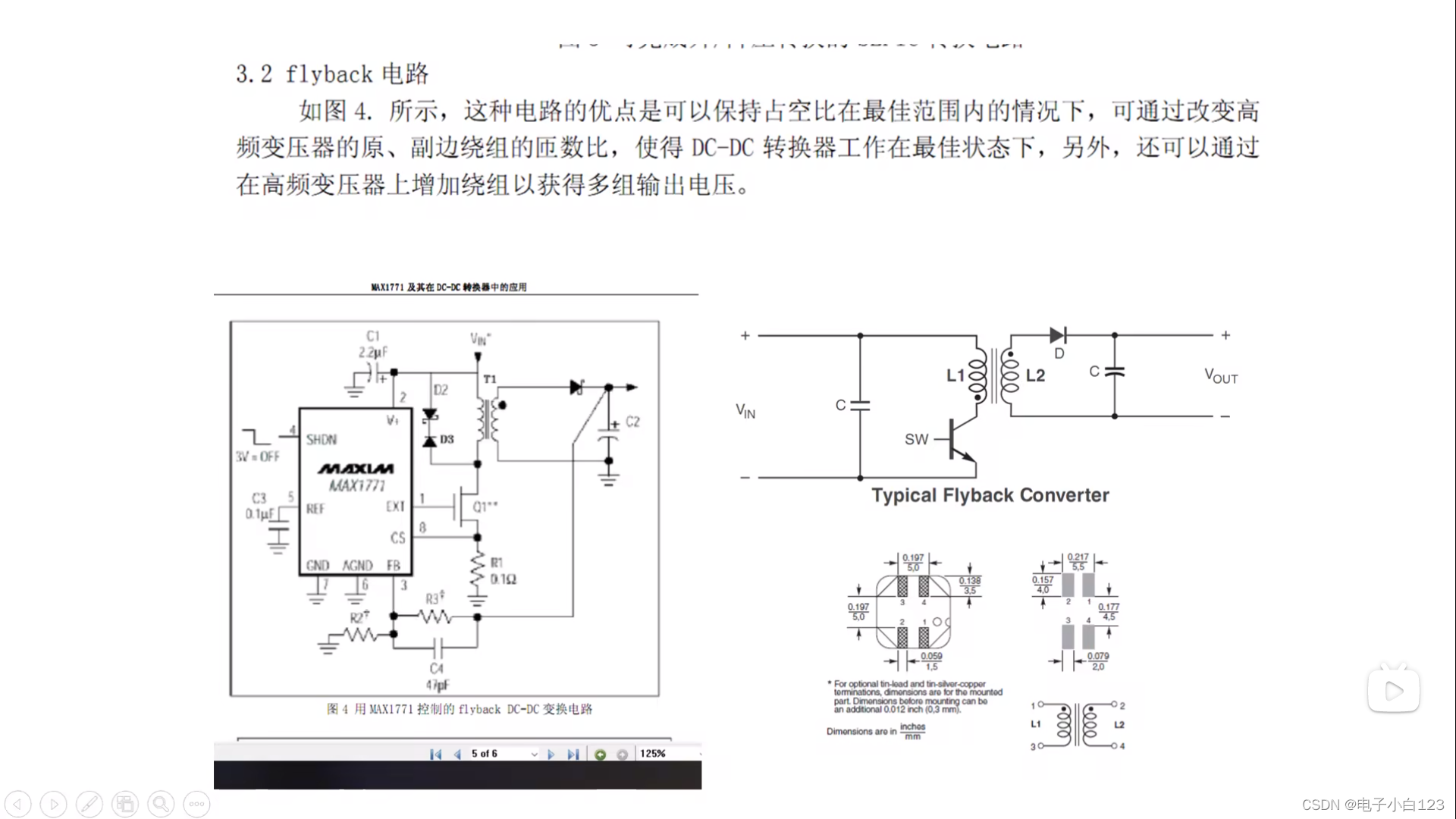

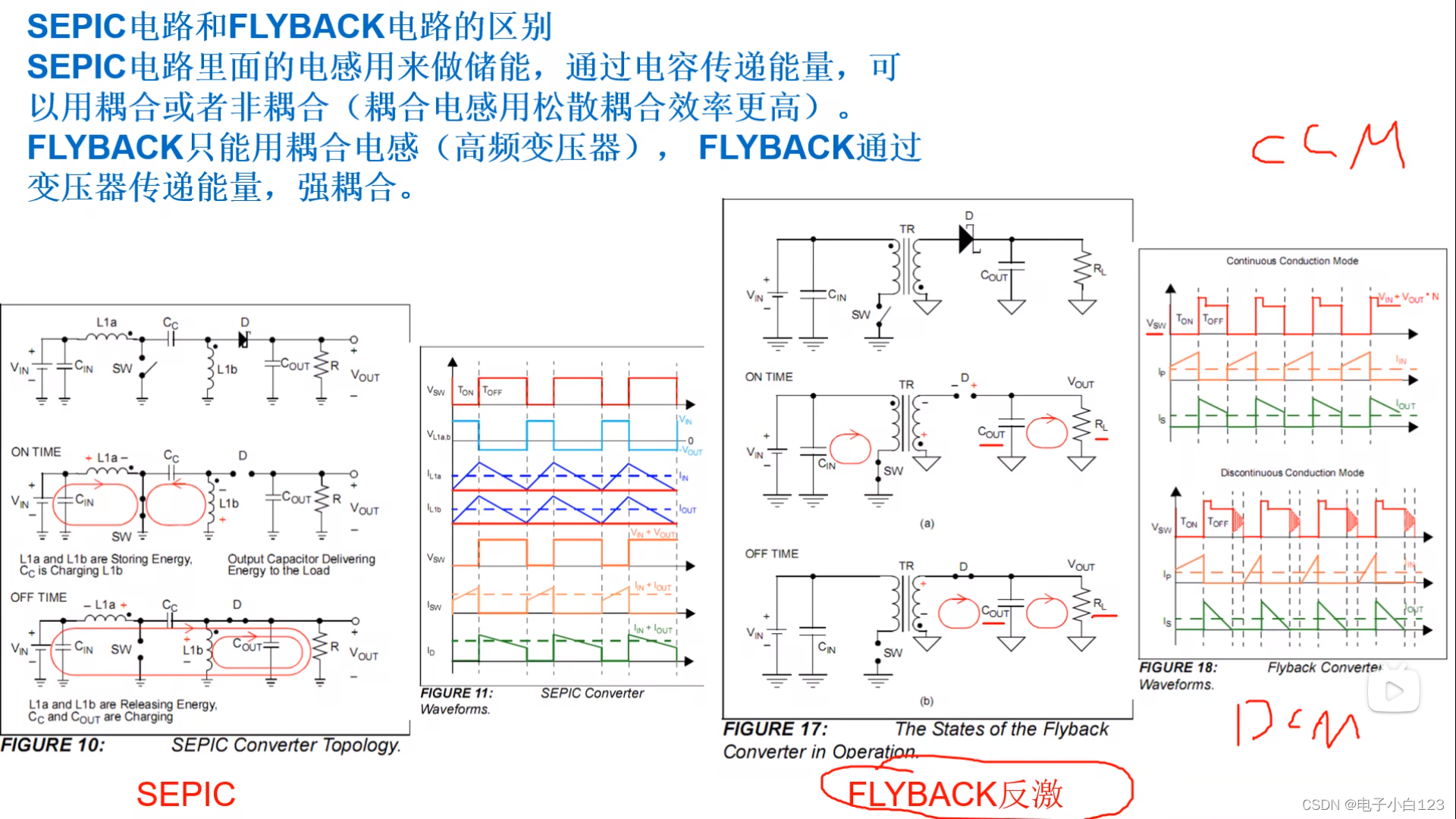

flyback：在简单升降压电路的基础上，利用多抽头互感线圈的可选匝数比实现更多种的升降压组合。

提高效率：提高开关频率、平板变压器、对RCD吸收电路改进、副边用肖特基二极管或快恢复二极管整流可改为同步整流、高压变频器绕法。

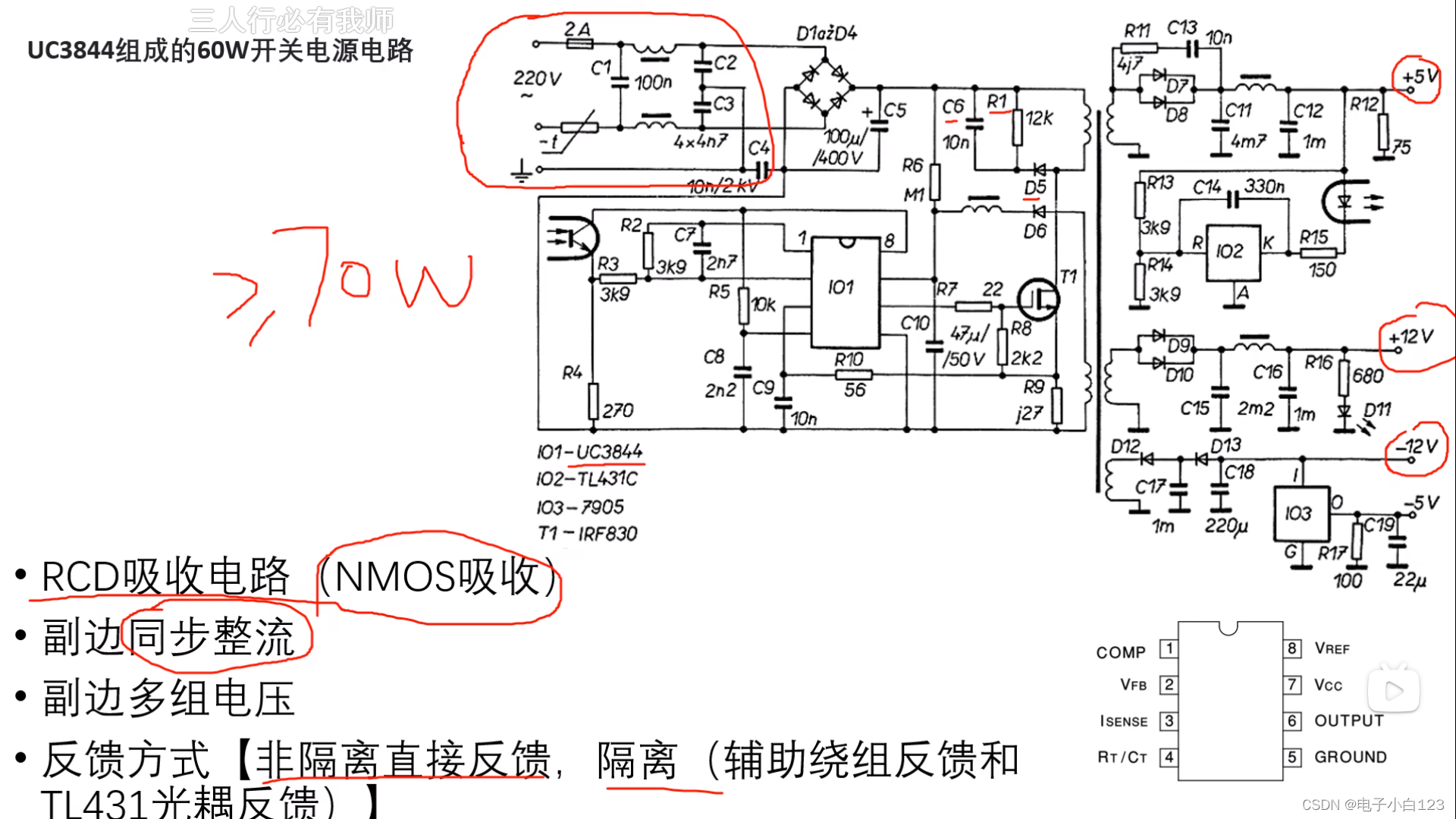

一般是交流电先经过EMI电路（X电容、共模电感、Y电容），滤除电网的干扰，然后经过整流桥得到直流电，再到RCD吸收电路（图中的R1、C6、D5）

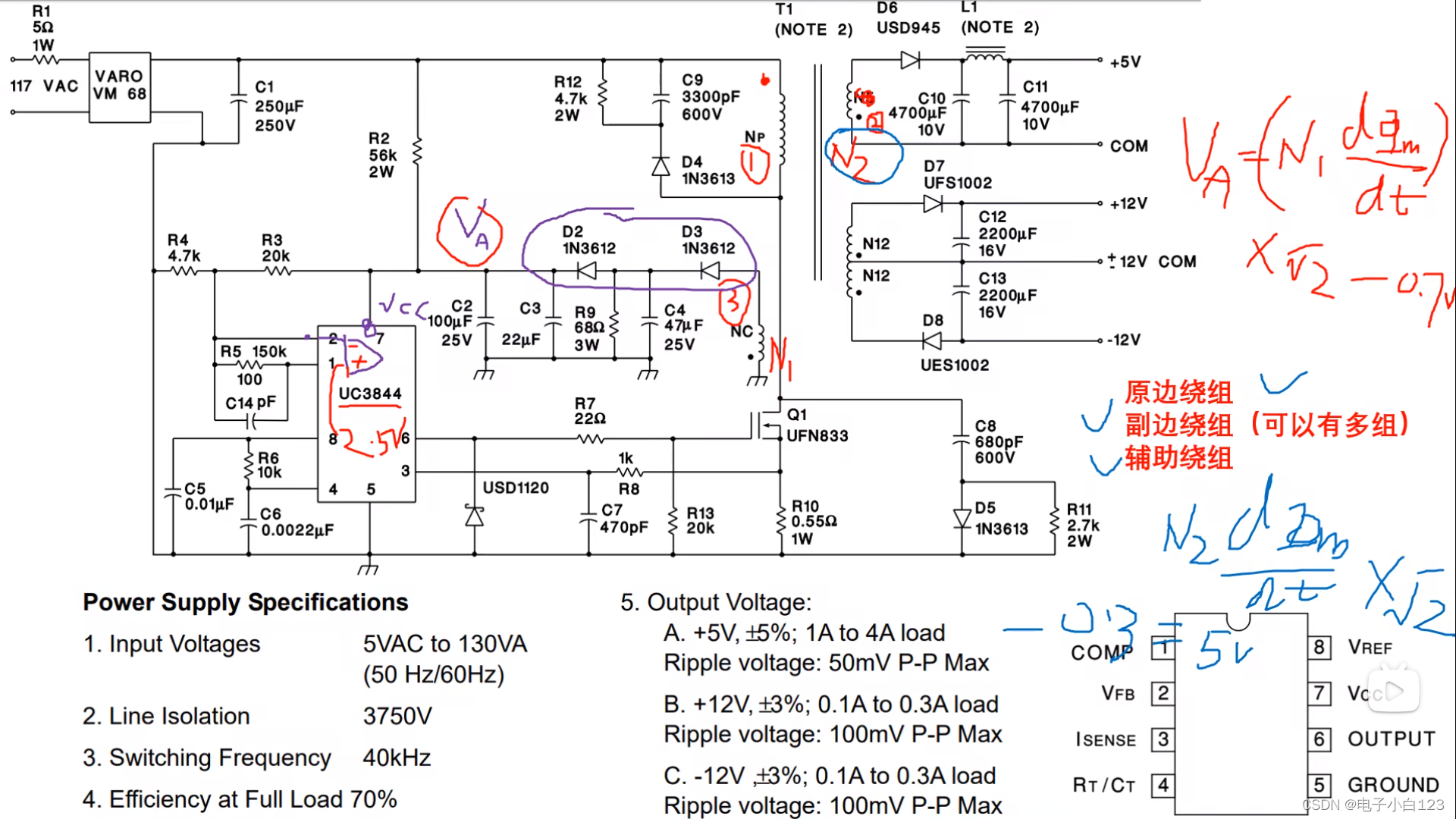

下图1为原边绕组，

2为副边绕组，

3为辅助绕组，图中辅助绕组两个作用，一是通过二极管D2、D3整流后给IC供电；二是通过R3、R4的分压后送到IC的反馈引脚（2脚）。

使用辅助绕组反馈的话，副边输出的电压精度不高，可以改用TL431反馈提高精度。

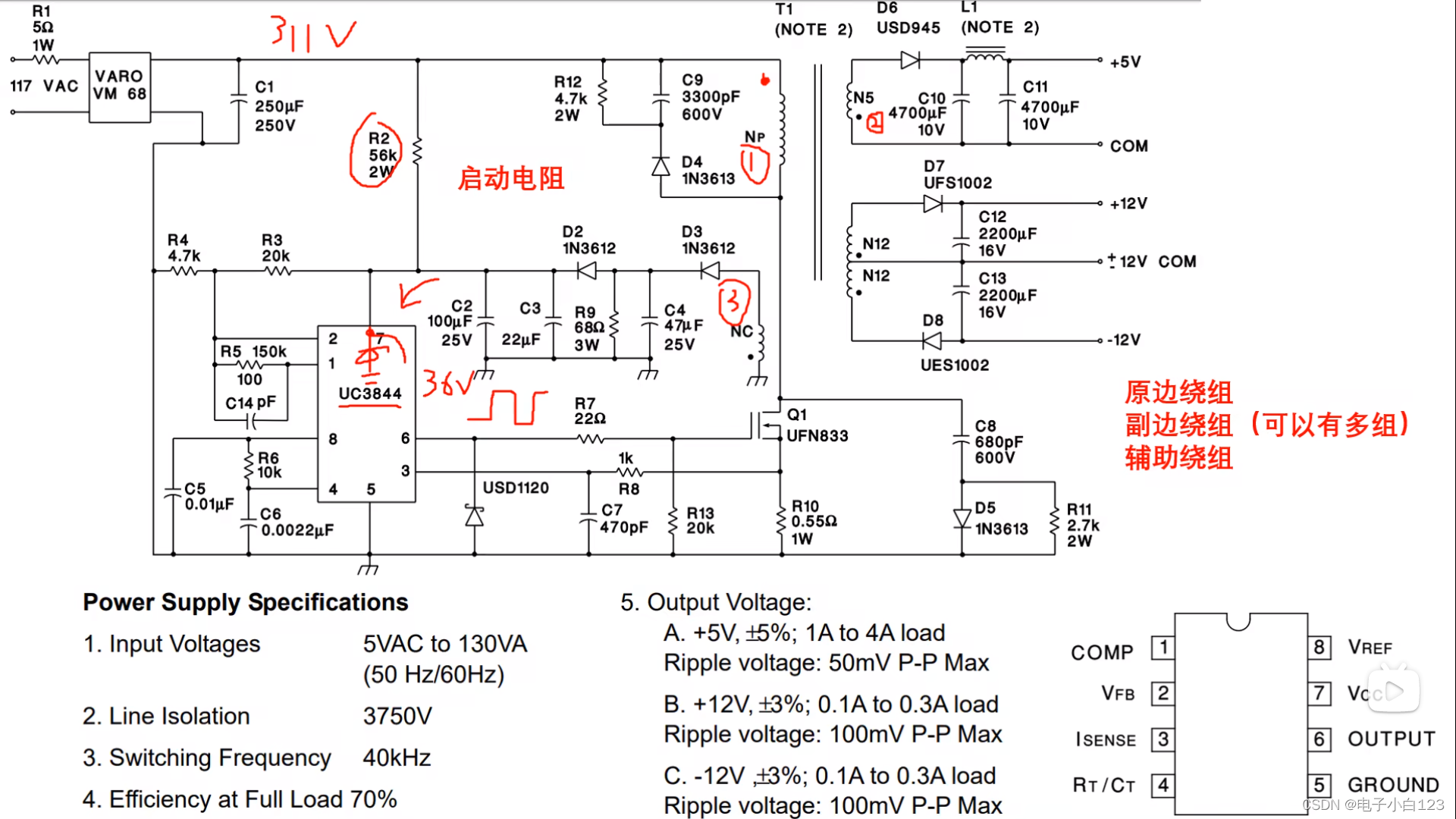

R2为启动电阻，刚上电时变压器还未工作，电压通过启动电阻到达芯片7脚，启动芯片，然后6脚输出PWM波，NMOS开始工作，辅助绕组得到电动势后开始接管IC的供电。

D6、D7、D8这些整流二极管只能用肖特基或快恢复二极管，不能用普通二极管（1N4007这钟）

 常用的PWM控制芯片

 文章也只是浅尝辄止，想知道更详细的原理、解说，可看看下面两个视频
