二维离散傅里叶变换手算实例（加OpenCV实现）

二维离散傅里叶变换手算实例（加OpenCV实现）

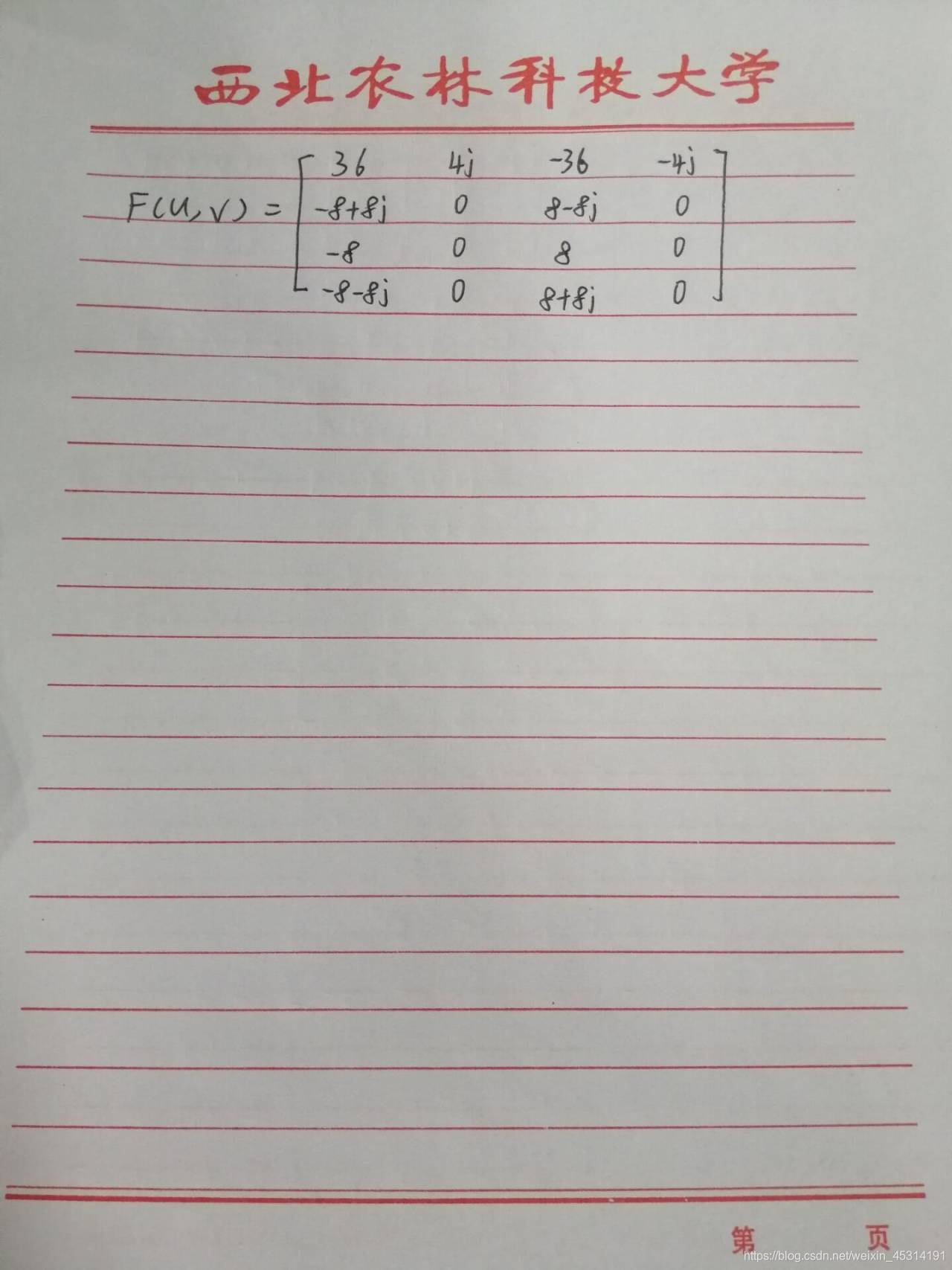

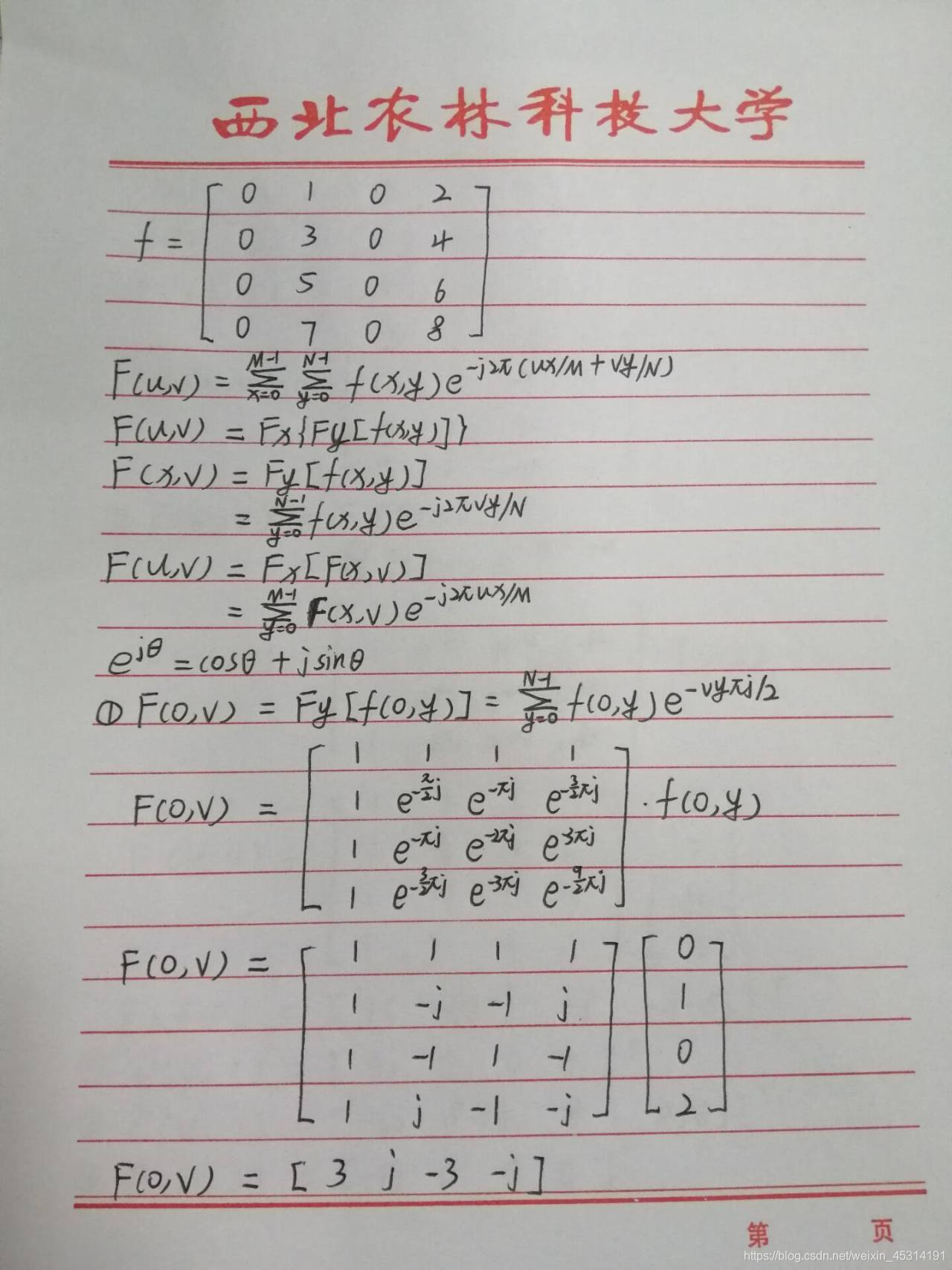

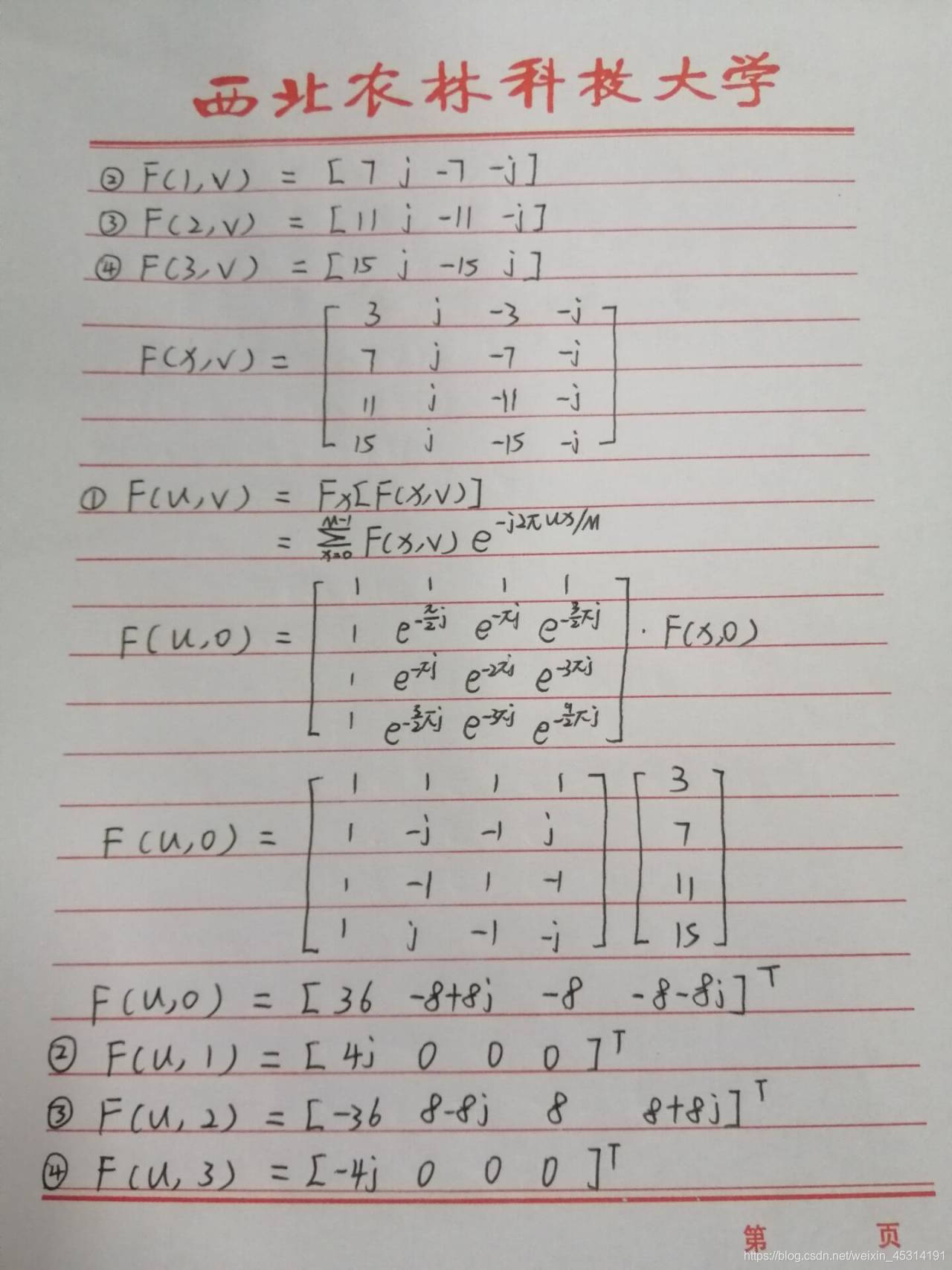

二维傅里叶原理及公式不做赘述，直接看图片理解吧

如图

想起来我还写了个计算二维离散傅里叶变换的代码

要用opencv

#include "opencv2/core.hpp"
#include "opencv2/core/utility.hpp"
#include "opencv2/imgproc.hpp"
#include "opencv2/highgui.hpp"

#include<iostream>
#include <stdio.h>

using namespace cv;
using namespace std;

int main(int argc, const char ** argv)
{
	Mat img = Mat::zeros(4, 4, CV_32F);
	img.at<float>(0, 0) = 0;
	img.at<float>(0, 1) = 1;
	img.at<float>(0, 2) = 0;
	img.at<float>(0, 3) = 2;

	img.at<float>(1, 0) = 0;
	img.at<float>(1, 1) = 3;
	img.at<float>(1, 2) = 0;
	img.at<float>(1, 3) = 4;

	img.at<float>(2, 0) = 0;
	img.at<float>(2, 1) = 5;
	img.at<float>(2, 2) = 0;
	img.at<float>(2, 3) = 6;

	img.at<float>(3, 0) = 0;
	img.at<float>(3, 1) = 7;
	img.at<float>(3, 2) = 0;
	img.at<float>(3, 3) = 8;

	Mat planes[] = { Mat_<float>(img), Mat::zeros(img.size(), CV_32F) };
	Mat complexImg;
	merge(planes, 2, complexImg);

	dft(complexImg, complexImg, DFT_COMPLEX_OUTPUT);
	std::cout << img << endl << endl;
	std::cout << complexImg << endl << endl;

	system("pause");
}

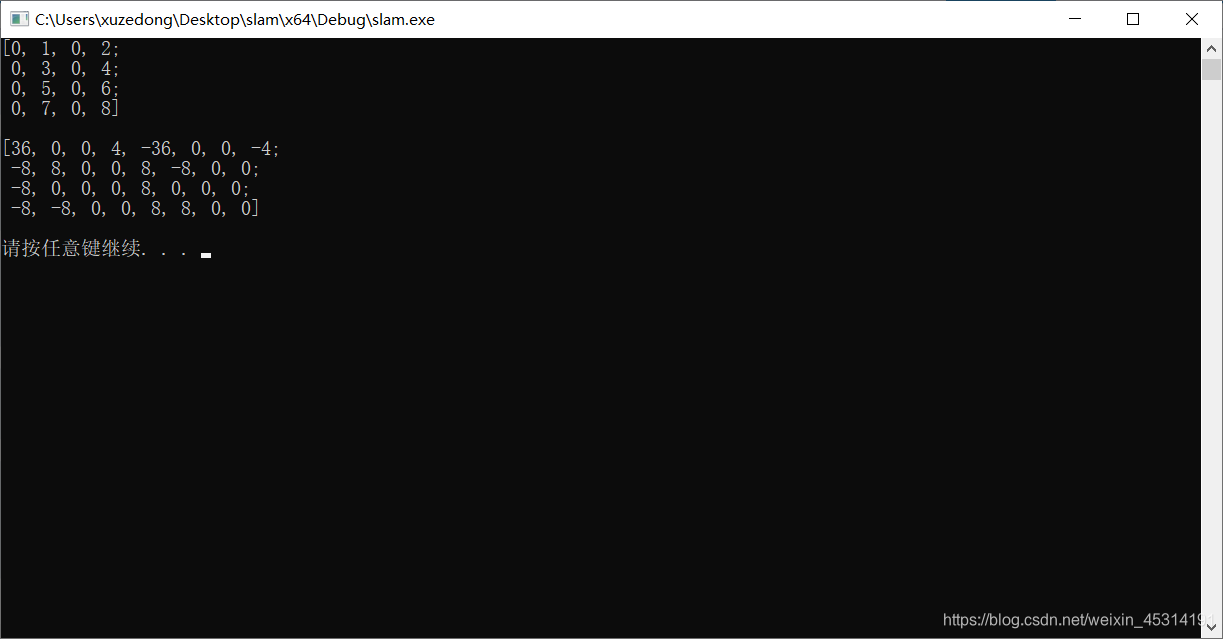

给个结果图

上面是原二维矩阵
下面第一列是实部，第二列是虚部

结语

无话可说
算了还是写点吧
根据二维离散傅里叶变换的可分离性，先对y做傅里叶变换（一共4次，因为矩阵是4×4的），之后再对x做傅里叶变换（一共4次），然后就完了。
