画一个二维码吧

实在太无聊了，网上查了很多关于二维码生成的技术，顺便写一篇博客吧

想要画一个二维码，我们得先了解以下二维码

首先，我们先说一下二维码一共有40个尺寸。官方叫版本Version。Version 1是21 x 21的矩阵，Version 2是 25 x 25的矩阵，Version 3是29的尺寸，每增加一个version，就会增加4的尺寸，公式是：(V-1)*4 + 21（V是版本号） 最高Version 40，(40-1)*4+21 = 177，所以最高是177 x 177 的正方形。

下面我们看看一个二维码的样例：

定位图案

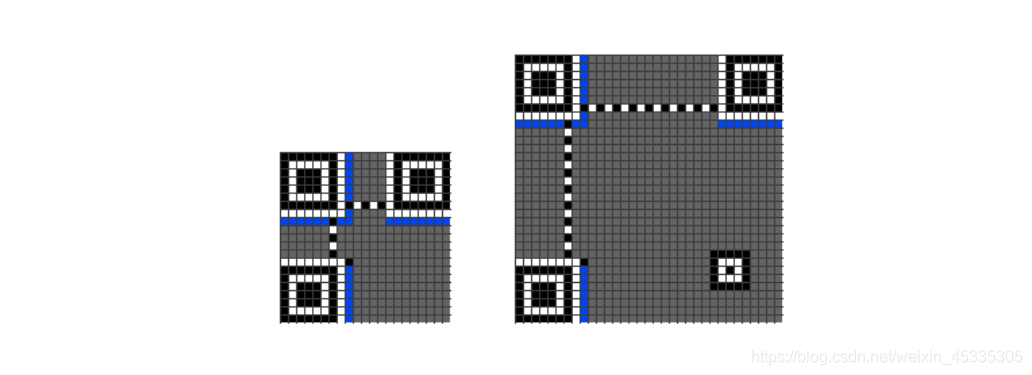

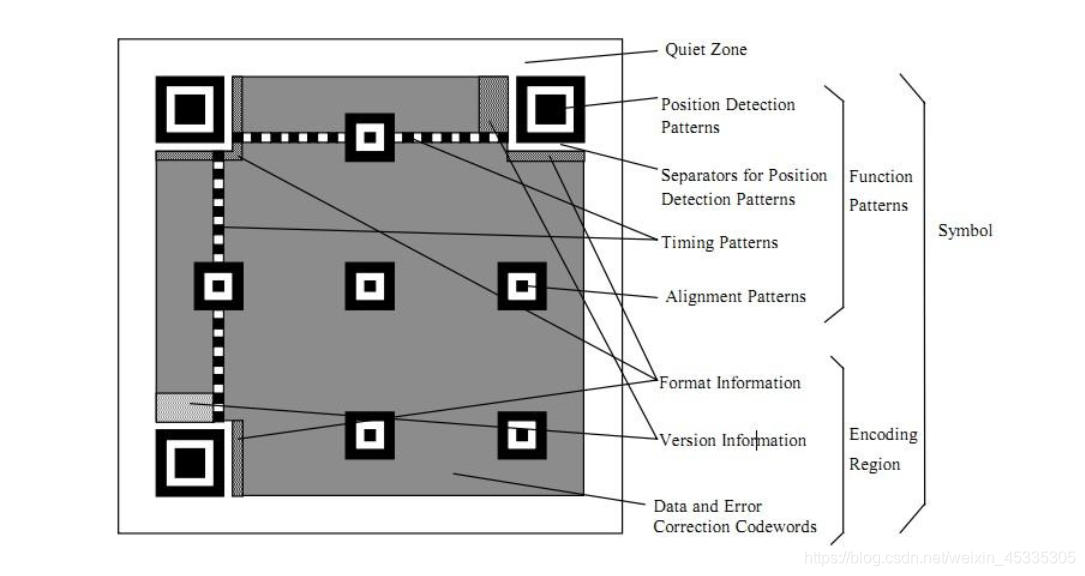

• Position Detection Pattern是定位图案，用于标记二维码的矩形大小。这三个定位图案有白边叫Separators for Postion Detection Patterns。之所以三个而不是四个意思就是三个就可以标识一个矩形了。
• Timing Patterns也是用于定位的。原因是二维码有40种尺寸，尺寸过大了后需要有根标准线，不然扫描的时候可能会扫歪了。
• Alignment Patterns 只有Version 2以上（包括Version2）的二维码需要这个东东，同样是为了定位用的。

功能性数据

• Format Information 存在于所有的尺寸中，用于存放一些格式化数据的。
• Version Information 在 >= Version 7以上，需要预留两块3 x 6的区域存放一些版本信息。

数据码和纠错码

• 除了上述的那些地方，剩下的地方存放 Data Code 数据码 和 Error Correction Code 纠错码。

经过对以上QR code模块了解,现在可以画二维码图了（编码格式、数据码和纠错码如何交替不做具体介绍）

Position Detection Pattern

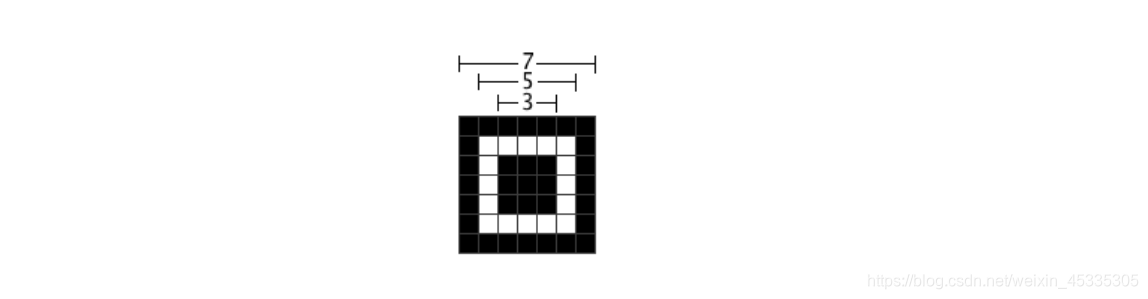

首先，先把Position Detection图案画在三个角上。（无论Version如何，这个图案的尺寸就是这么大）

Alignment Pattern

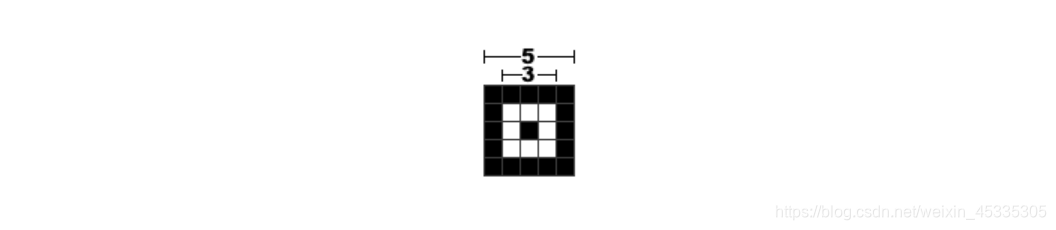

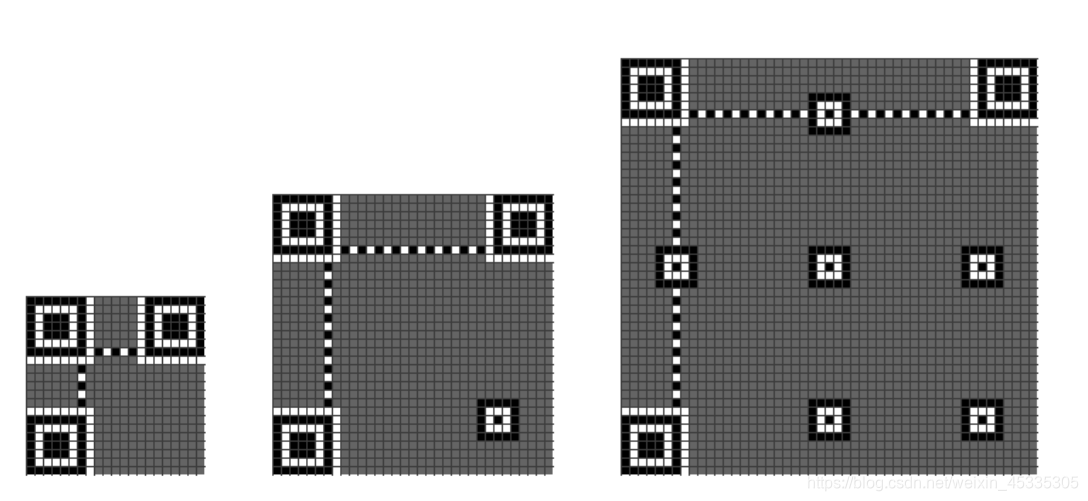

然后，再把Alignment图案画上（无论Version如何，这个图案的尺寸就是这么大）

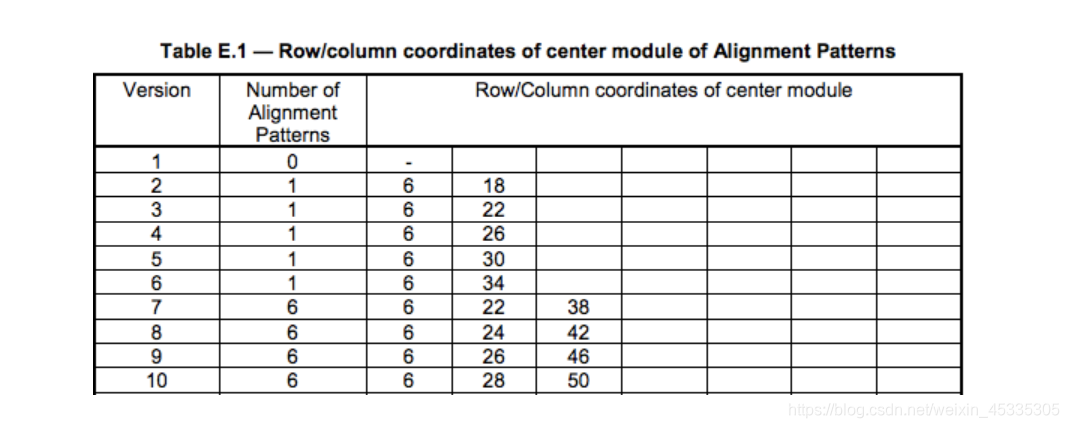

关于Alignment的位置，可以网上查询（下表是不完全表格）

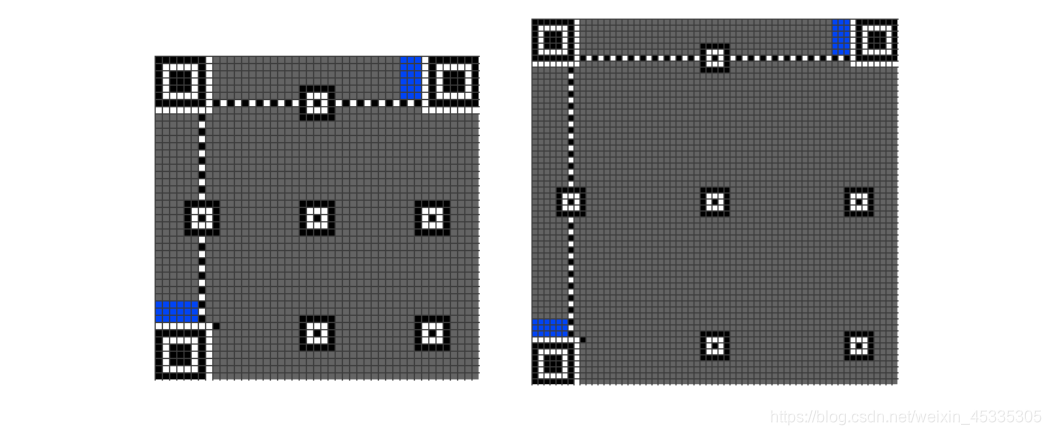

下图是根据上述表格中的Version8的一个例子（6，24，42）

Timing Pattern

接下来是Timing Pattern的线（这个不用多说了）

Format Information

再接下来是Formation Information，下图中的蓝色部分。

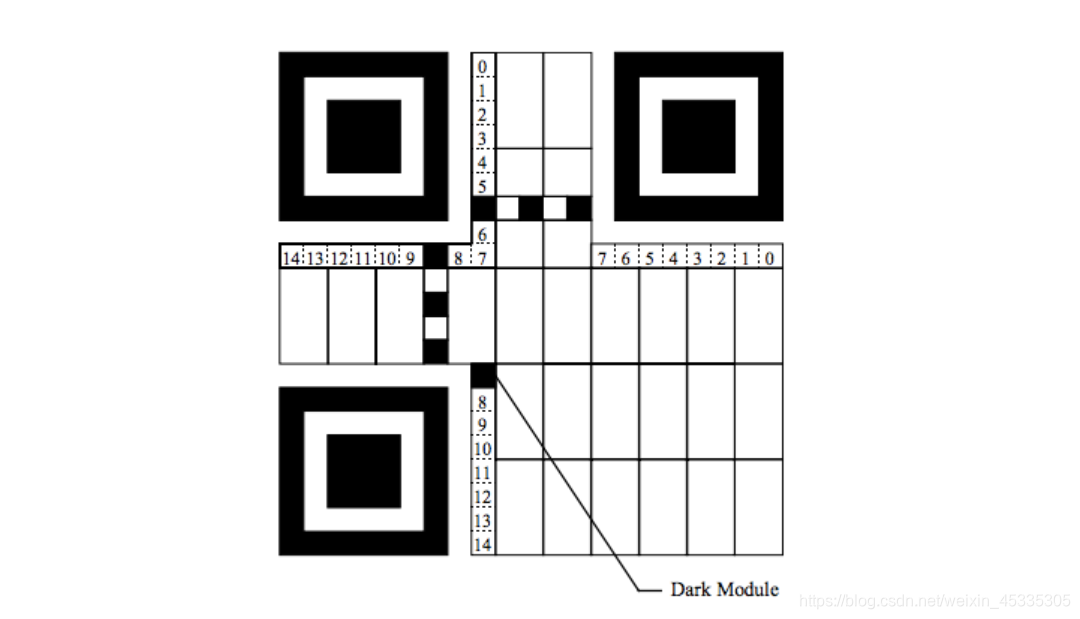

Format Information是一个15个bits的信息，每一个bit的位置如下图所示：（注意图中的Dark Module，那是永远出现的）

这15个bits中包括：

• 5个数据bits：其中，2个bits用于表示使用什么样的Error Correction Level， 3个bits表示使用什么样的Mask
• 10个纠错bits。主要通过BCH Code来计算

然后15个bits还要与101010000010010做XOR操作。这样就保证不会因为我们选用了00的纠错级别和000的Mask，从而造成全部为白色，这会增加我们的扫描器的图像识别的困难。

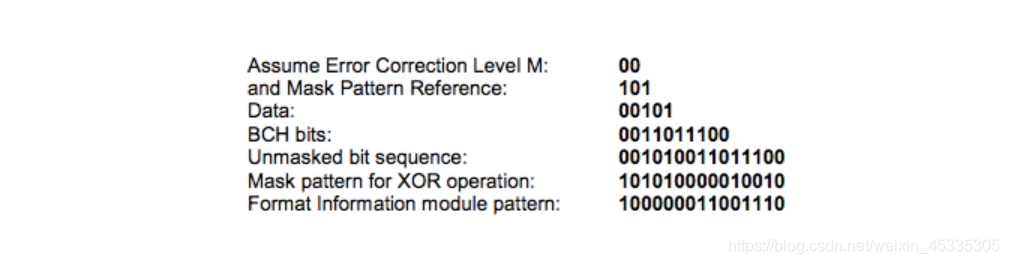

下面是一个示例：

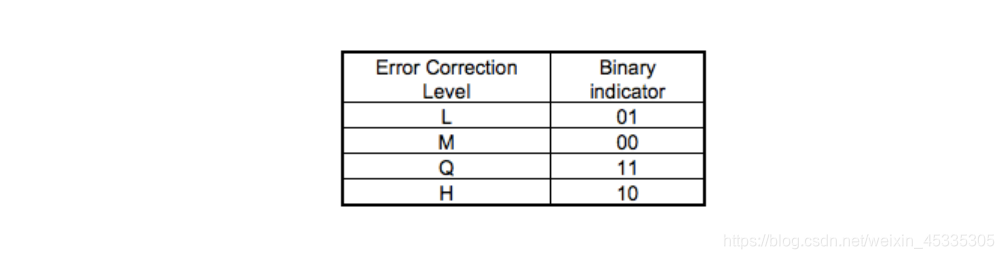

关于Error Correction Level如下表所示：

Version Information

再接下来是Version Information（版本7以后需要这个编码），下图中的蓝色部分。

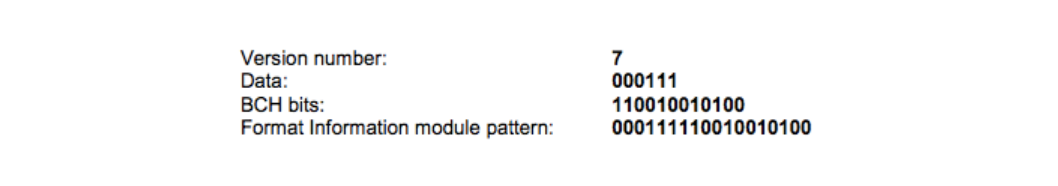

Version Information一共是18个bits，其中包括6个bits的版本号以及12个bits的纠错码，下面是一个示例：

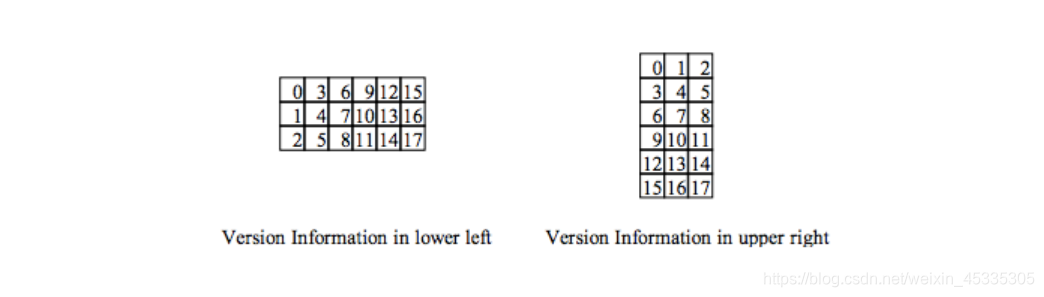

而其填充位置如下：

数据和数据纠错码

然后是填接我们的最终编码，最终编码的填充方式如下：从左下角开始沿着红线填我们的各个bits，1是黑色，0是白色。如果遇到了上面的非数据区，则绕开或跳过。

掩码图案

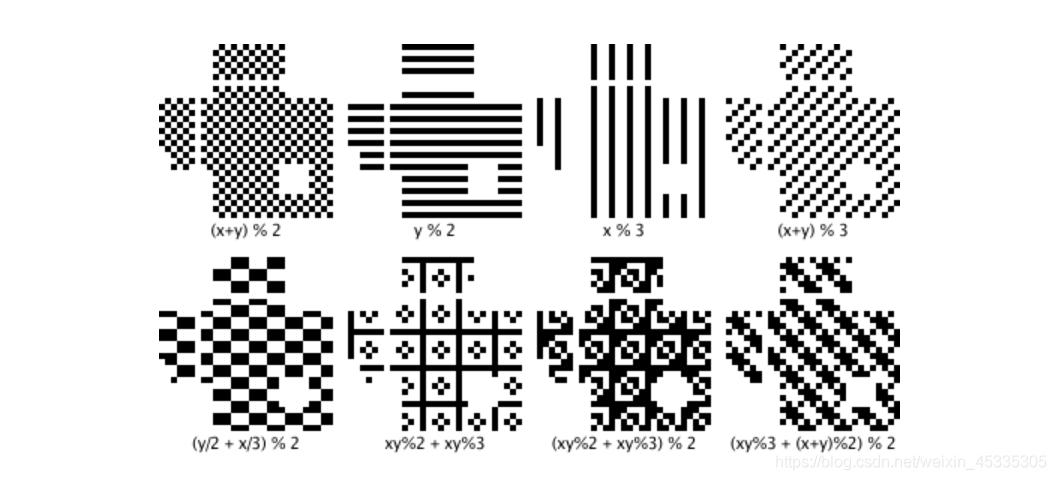

这样下来，我们的图就填好了，但是，也许那些点并不均衡，如果出现大面积的空白或黑块，会告诉我们扫描识别的困难。所以，我们还要做Masking操作（靠，还嫌不复杂）QR的Spec中说了，QR有8个Mask你可以使用，如下所示：其中，各个mask的公式在各个图下面。所谓mask，说白了，就是和上面生成的图做XOR操作。Mask只会和数据区进行XOR，不会影响功能区。（注：选择一个合适的Mask也是有算法的）

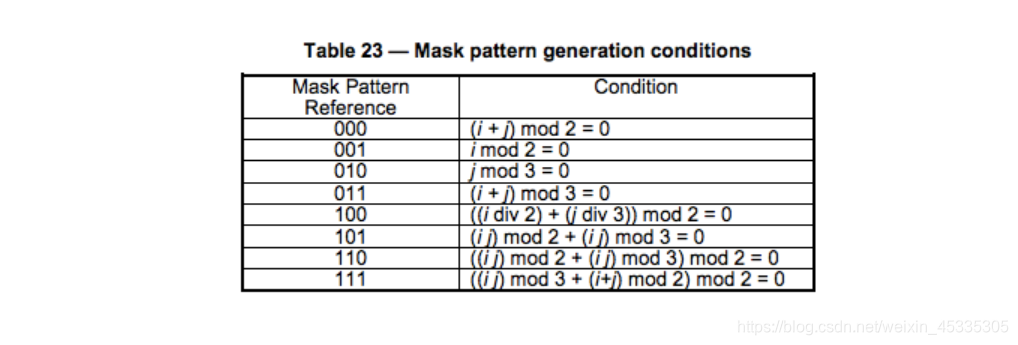

其Mask的标识码如下所示：（其中的i,j分别对应于上图的x,y）

下面是Mask后的一些样子，我们可以看到被某些Mask XOR了的数据变得比较零散了。

Mask过后的二维码就成最终的图了。

好了，大家可以去尝试去写一下QR的编码程序，当然，你可以用网上找个Reed Soloman的纠错算法的库，或是看看别人的源代码是怎么实现这个繁锁的编码。
