本文介绍了一种基于HX711芯片的压力检测系统，实现了实时监测压力、蓝牙串口数据传输至手机、独立按键调节报警值等功能。系统采用STC89C52RC单片机、LCD12864显示屏、HC-05蓝牙模块等组件，详细阐述了AD转换原理、程序计算方法及传感器校准过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

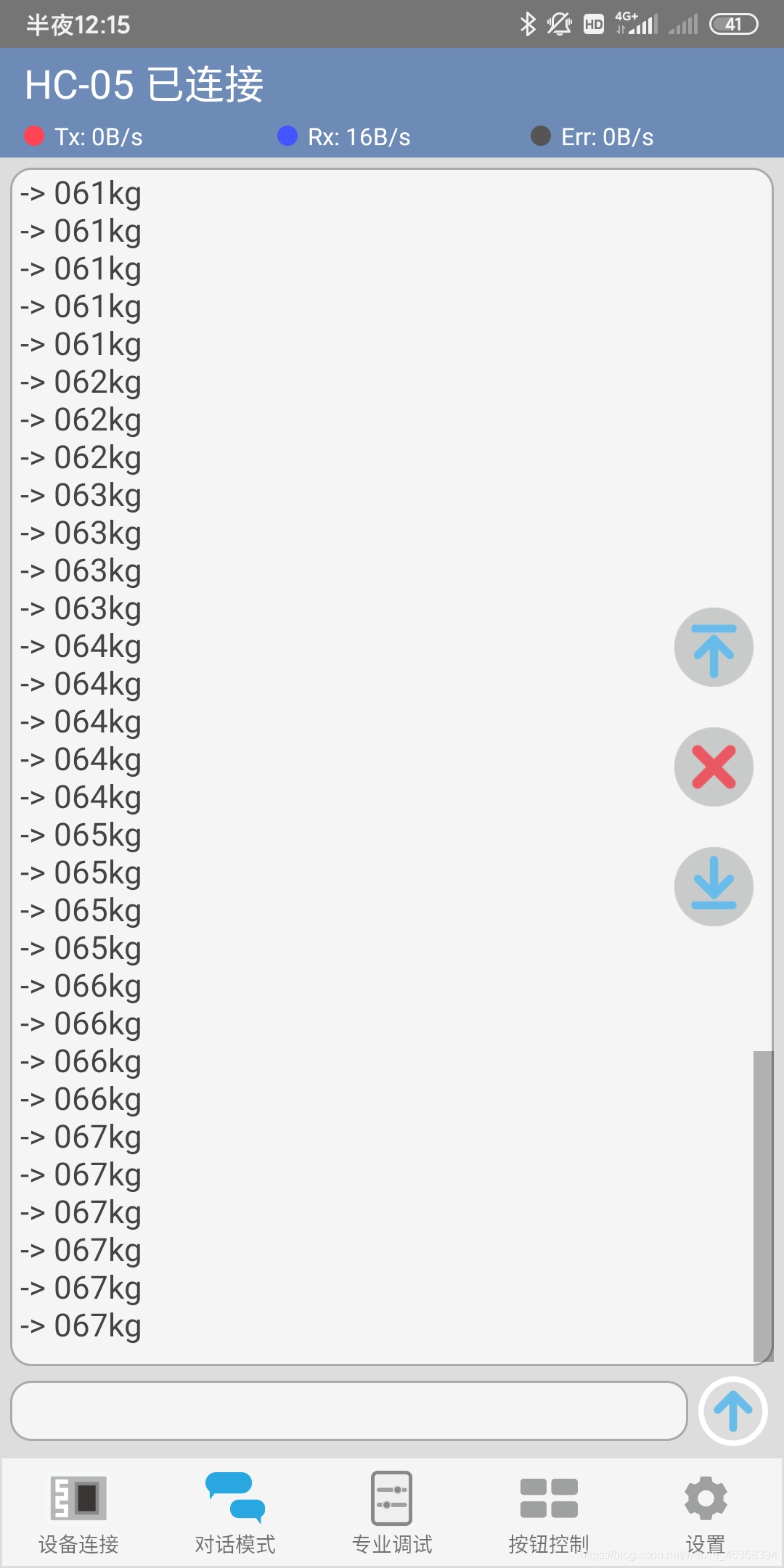

HX711压力检测装置，要实现的功能：实时监测当前压力并通过蓝牙串口将数据传输至手机，采用独立按键调节压力报警值，人机交互界面采用LCD12864控制内核为STC89C52RC；接下来我们来说说材料清单控制主板：STC89C52RC最小系统板 LCD12864 蜂鸣器 HC-05蓝牙模块 洞洞板 四个HX711芯片 四个HX711压力传感器在此之前我们还需要学习一下HX711的压力转换，计算相应线性系数以便获取高精度的重量；

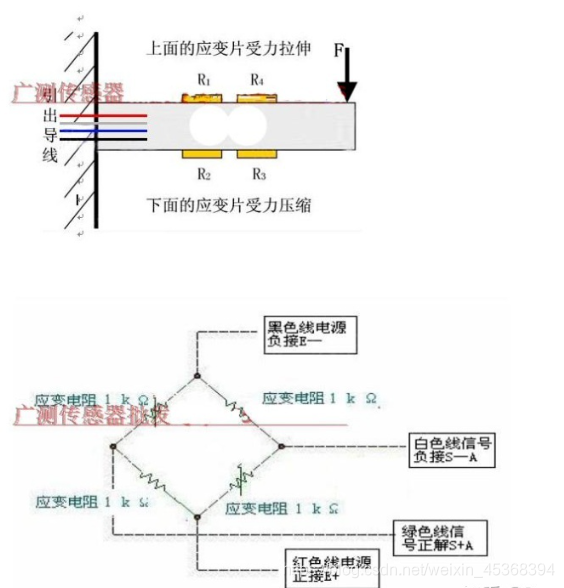

在这里插入图片描述
HX711AD模块两个IO口， 分别对应SCK,DOUT。当DOUT=1, 说明ad转换器还没准备好输出数据。当DOUT=0,说明准备好了，然后就得对SCK输入脉冲，且输入一次脉冲，DOUT就输出一位数据（二进制，数据从最高位到最低位依次输出），24个脉冲后，再根据SCK的脉冲数对下次工作方式进行选择。我们选用A通道，128增益。

工作模式的选择HX711AD模块有上图三种工作模式，A通道128增益、B通道32增益、A通道64增益。对应不同的增益，其满额度差分输入信号幅值也不同。（还没学模电数电，不知道这是个什么东东）根据相关的文档以及网上的一些文章，不管选哪个通道的多少增益，其数据处理是类似的，只是不同的增益对应不同的放大倍数。具体到程序编写上，即为两处改动。
详细讲解程序计算原理：
步骤 1 ：如何计算传感器供电电压
HX711 可以在产生 VAVDD 和 AGND 电压，即 711 模块上的 E+ 和 E- 电压。该电压通过 VAVDD=VBG(R1 +R2 )/R2 计算。VBG 为模块儿基准电压 1.25v，R1 = 20K,R2 = 8.2K。 因此得出 VAVDD = 4.3V
（为了降低功耗，该电压只在采样时刻才有输出， 因此用万用表读取的值可能低于 4.3v ，因为万用表测量的是有效值。 ）
步骤 2 ：如何计算 AD 输出最大值
在 4.3V 的供电电压下 5Kg 的传感器最大输出电压是 4.3v1mv/V = 4.3mV
经过 128 倍放大后，最大电压为 4.3mV128 = 550.4mV
经过 AD 转换后输出的24bit数字值最大为：550.4mV*2^ 24 /4.3V ≈ 2147483
步骤 3 ：程序中数据如何转换
程序中通过HX711_Buffer = HX711_Read(); 获取当前采样的 AD 值，最大 2147483 ，存放在 long 型变量 HX711_Buffer 中，因 long 型变量计算速率和存放空间占用资源太多，固除以100 ，缩放为 int 型，便于后续计算。
Weight_Shiwu = HX711_Buffer/100;
Weight_Shiwu 最大为 21474 。
步骤 4 ：如何将 AD 值反向转换为重力值。
假设重力为 A Kg ，（ x<5Kg ） , 测量出来的 AD 值为 y
5Kg 传感器输出，发送给 AD 模块儿的电压为 A Kg * 4.3mV / 5Kg = 0.86A mV
经过 128 倍增益后为 128 * 0.86A = 110.08AmV
转换为 24bit 数字信号为 110.08A mV * 2 ^24 / 4.3V = 429496.7296A
所以 y = 429496.7296A /100 = 4294.967296 A
因此得出 A = (y / 4294.967296) Kg ≈ y / 4.30 g
所以得出程序中计算公式
Weight_Shiwu = (unsigned int)((float)Weight_Shiwu/4.30+0.05);
//+0.05 是为了四舍五入百分位
特别注意：
因为不同的传感器斜率特性曲线不一样，因此，每一个传感器需要矫正这里的 4.30 这个除数。当发现测出来的重量偏大时，增加该数值。如果测试出来的重量偏小时，减小改数值。该数值一般在 4.0-5.0 之间。因传感器线性斜率不同而定。每个传感器都要校准。如果传感器测量值偏大，则需改大该数值，若传感器测量值偏小，则需改小该数值。
使用A通道的arduino程序如下：

/以下为函数声明
extern unsigned long HX711_Read(void);
extern long Get_Weight();
///变量定义
float Weight = 0;
int HX711_SCK =2;   ///     作为输出口
int HX711_DT= 3;    ///     作为输入口
long HX711_Buffer = 0;
long Weight_Maopi = 0, Weight_Shiwu = 0;
 #define GapValue 405       ///该值需校准 每个传感器都有所不同

void setup()
{
 //初始化HX711的两个io口
pinMode(HX711_SCK, OUTPUT);  ///SCK 为输出口 ---输出脉冲
pinMode(HX711_DT, INPUT); ///  DT为输入口  ---读取数据

 Serial.begin(9600);
 Serial.print("Welcome to use!\n");
 delay(3000);    ///延时3秒
 //获取毛皮重量
 Weight_Maopi = HX711_Read();
}
 void loop()    ///  一直循环{}内容  ----- 同while（1）{xxx}
{
 Weight = Get_Weight();  //计算放在传感器上的重物重量
 Serial.print(float(Weight/1000),3);  //串口显示重量，3意为保留三位小数
 Serial.print(" kg\n"); //显示单位
 Serial.print("\n");  //显示单位
 delay(2000);  //延时2s 两秒读取一次传感器所受压力
}
 //称重函数
long Get_Weight()
{
 HX711_Buffer = HX711_Read();    ///读取此时的传感器输出值
 Weight_Shiwu = HX711_Buffer;     ///将传感器的输出值储存
 Weight_Shiwu = Weight_Shiwu - Weight_Maopi; //获取实物的AD采样数值。
 Weight_Shiwu = (long)((float)Weight_Shiwu/GapValue);    //AD值转换为重量（g）
 return Weight_Shiwu;
}
unsigned long HX711_Read(void) //选择芯片工作方式并进行数据读取
{
 unsigned long count;   ///储存输出值
 unsigned char i;
   high--高电平 1  low--低电平 0
 digitalWrite(HX711_DT, HIGH);     digitalWrite作用： DT=1；
 delayMicroseconds(1); 延时 1微秒
 digitalWrite(HX711_SCK, LOW);    digitalWrite作用： SCK=0；
 delayMicroseconds(1);   延时 1微秒
 count=0;
  while(digitalRead(HX711_DT));    //当DT的值为1时，开始ad转换
  for(i=0;i<24;i++)   ///24个脉冲，对应读取24位数值
 {
   digitalWrite(HX711_SCK, HIGH);    digitalWrite作用： SCK=0；
                                /// 利用 SCK从0--1 ，发送一次脉冲，读取数值
  delayMicroseconds(1);  延时 1微秒
  count=count<<1;    ///用于移位存储24位二进制数值
  digitalWrite(HX711_SCK, LOW);    digitalWrite作用： SCK=0；为下次脉冲做准备
 delayMicroseconds(1);
   if(digitalRead(HX711_DT))    ///若DT值为1，对应count输出值也为1
   count++;
 }
  digitalWrite(HX711_SCK, HIGH);    ///再来一次上升沿 选择工作方式  128增益
 count ^= 0x800000;   //按位异或  不同则为1   0^0=0; 1^0=1;
///对应二进制  1000 0000 0000 0000 0000 0000  作用为将最高位取反，其他位保留原值
 delayMicroseconds(1);
 digitalWrite(HX711_SCK, LOW);      /// SCK=0；
 delayMicroseconds(1);  延时 1微秒
 return(count);     ///返回传感器读取值
}

对于51、stm32等单片机的程序，只需做出简单修改就可。
HX711 AD 转换的计算详细可参考知乎
https://zhuanlan.zhihu.com/p/93838734?utm_source=qq&utm_medium=social&utm_oi=1000773993053503488
知乎，详细AD 转换讲解
接下来我们就进入正题，进行主函数的编程；此次工程用到串口通信、EEPROM存入数值、AD转换以及LCD12864并行通信；
所包含的库函数（自己建立的库函数）
#include <12864.h>
#include <main.h>
#include <HX711.h>
#include <eeprom.h>
#include <USART.h>

#include<reg52.h>
#include <intrins.h>
#include <string.h>
#include <stdio.h>
#include <12864.h>
#include <main.h>
#include <HX711.h>
#include <eeprom.h>
#include <USART.h>
/********************************************************************
*函数名: key_pros()
* 功能 按键扫描
* ???? : ??
* ??? : ??
***********************************************************************/
void key_pros
{
 if(K1==0)
 {
  if(K1==0)    //加
  {
   delay1(100);
   if(K1==0)
   {
    I++;
    delay1(100);
    if(I>99999){I=50;beep=~beep;delay1(70);beep=1;}
   }
   while(!K1);
  }
  }
  if(K2==0)    //减
  {
   delay1(100);
   if(K2==0)
   {
    I--;
    delay1(100);

    if(I<0){I=50;beep=~beep;delay1(70);beep=1;}
   }
   while(!K2);
  }
}
/********************************************************************
* 函数名 : delay()
* 功能 : 延迟100us *t子函数
* ???? : t
* ??? : ??
***********************************************************************/
void delay(unsigned int t)
{
 unsigned int p,j;
 for(p=0; p<t;  p++)
    for(j=0; j<10; j++);
}
/********************************************************************
* 函数名 : Timer0_ISR (void) interrupt 1 using 0()
* 功能  : 定时器0中断
* ???? : ??
* ??? : ??
***********************************************************************/
void Timer0_ISR (void) interrupt 1 using 0
{
        uchar Counter;
        TL0 = 0xb0;
        TH0 = 0x3c;     //???????????
        Counter ++;//?0.5???????????
    if (Counter >= 10)
    {
       FlagTest = 1;
           Counter = 0;
    }
}
/******************把数据保存到eeprom******************/
void write_eeprom()
{
 SectorErase(0x1000);
 GapValue1=GapValue&0x00ff;
 byte_write(0x2000, GapValue1);
 GapValue1=(GapValue&0xff00)>>8;
 byte_write(0x2001, GapValue1);
 byte_write(0x2060, a_a);
}
/******************读取数据从eeprom中*****************/
void read_eeprom()
{
 GapValue   = byte_read(0x2001);
 GapValue   = (GapValue<<8)|byte_read(0x2000);
 a_a      = byte_read(0x2060);
}
/***************开机自检初始化****************/
void init_eeprom()
{
 read_eeprom();  //先读
 if(a_a != 1)
 {
  GapValue  = 210;
  a_a = 1;
  write_eeprom();    //保存
 }
}
/********************************************************************
* 函数名 : keydat（）
* 功能  : 报警键值
* ???? : ??
* ??? : ??
***********************************************************************/
void keydata()
{
        int m;
  for(m=0;m<5;m++)
  {
     if(m==0)
     TX[7]=I/10000+0x30;  //数据处理对应ASCII
     else if(m==1)
          TX[8]=I/10000%1000+0x30;
     else if(m==2)
     TX[9]=I%1000/100+0x30;
     else if(m==3)
     TX[10]=I%100/10+0x30;
     else
     TX[11]=I%10+0x30;
     }
  }

/********************************************************************
* 函数名: Test()
* 功能  : 显示子函数
* ???? : ??
* ??? : ??
***********************************************************************/
void Test()
{
 LCD12864_COM_Write(0x80);   //设置指针
 LCD12864_write_word("    PRESSURE");    //显示内容
 LCD12864_COM_Write(0x90);   //设置指针
 LCD12864_write_word(pro1);   //显示内容
 LCD12864_COM_Write(0x88);   //设置指针
 LCD12864_write_word(pro);  //显示内容
 LCD12864_COM_Write(0x98);   //设置指针
 LCD12864_write_word(TX);    //显示内容
}
/********************************************************************
* 函数名: TEST1()
* 功能  : 开机画面
* ???? : ??
* ??? : ??
***********************************************************************/
void TEST1()
{
 LCD12864_COM_Write(0x80);   //设置指针
 LCD12864_write_word("    PRESSURE");    //显示内容?
 LCD12864_COM_Write(0x90);   //设置指针
 LCD12864_write_word("    压力检测");   //显示内容
 LCD12864_COM_Write(0x88);   //设置指针
 LCD12864_write_word("Welcome to use");  //显示内容
 LCD12864_COM_Write(0x98);   //设置指针
 LCD12864_write_word("    欢迎使用");    //显示内容
}
/********************************************************************
* 函数名: TEST1()
* 功能  : 清屏函数
* ???? : ??
* ??? : ??
***********************************************************************/
void TEST0()
{
 LCD12864_COM_Write(0x80);   //设置指针
 LCD12864_write_word("                   ");
 LCD12864_COM_Write(0x90);   //设置指针
 LCD12864_write_word("                   ");
 LCD12864_COM_Write(0x88);   //设置指针
 LCD12864_write_word("                   ");
 LCD12864_COM_Write(0x98);   //设置指针
 LCD12864_write_word("                   ");
}
/********************************************************************
* 函数名: datat()
* 功能  : 实际重量转换 存放数组
* ???? : ??
* ??? : ??
***********************************************************************/
void datat()
{
   pro1[2] = Weight_Shiwu1/10000 + 0X30;
   pro1[3] = Weight_Shiwu1/10000%1000 + 0X30;
   pro1[4] = Weight_Shiwu1%1000/100 + 0X30;
   pro1[5] = Weight_Shiwu1%100/10 + 0X30;
   pro1[6] = Weight_Shiwu1%10 + 0x30;
   pro1[7]='g';
   pro1[10] = Weight_Shiwu2/10000 + 0X30;
   pro1[11] = Weight_Shiwu2/10000%1000 + 0X30;
   pro1[12] = Weight_Shiwu2%1000/100 + 0X30;
   pro1[13] = Weight_Shiwu2%100/10 + 0X30;
   pro1[14] = Weight_Shiwu2%10 + 0x30;
   pro1[15]='g';
    pro[2] = Weight_Shiwu/10000 + 0X30;
   pro[3] = Weight_Shiwu/10000%1000 + 0X30;
   pro[4] = Weight_Shiwu%1000/100 + 0X30;
   pro[5] = Weight_Shiwu%100/10 + 0X30;
   pro[6] = Weight_Shiwu%10 + 0x30;
   pro[7]='g';
   pro[10] = Weight_Shiwu3/10000 + 0X30;;
   pro[11] = Weight_Shiwu3/10000%1000 + 0X30;
   pro[12] = Weight_Shiwu3%1000/100 + 0X30;
   pro[13] = Weight_Shiwu3%100/10 + 0X30;
   pro[14] = Weight_Shiwu3%10 + 0X30;
   pro[15]='g';
   pro[18]='\r';
   pro[19]='\n';  //串口显示换行
   }
   /********************************************************************
* 函数名: send()
* 功能 : 串口发送函数
* ???? : ??
* ??? : ??
***********************************************************************/
void send()
{
 int G;
   for(G=0;G<16 ;G++)
 {
  SBUF=pro1[G];
  delay1(20); //等待发送完毕
 }
   for(G=0;G<20 ;G++)
 {
  SBUF=pro[G];
  delay1(20); //等待发送完毕
 }
 }
 /********************************************************************
*函数名: Main()
* 功能  : 主函数
* ???? : ??
* ??? : ??
***********************************************************************/
void Main()
{
 init_eeprom();  //初始化eeprom
 Init();
 LCD12864_Reset();        //液晶初始化
 LCD12864_HAIZI_SET();       //设计为普通模式
 TEST1();             //开机画面
 Delay_ms1(1000);   //等待
 Get_Maopi();    //获取毛皮重量
 Delay_ms1(100);   //等待
    Get_Maopi();    //获取毛皮重量
 Delay_ms1(100);   //等待
    Get_Maopi();    //获取毛皮重量
 Delay_ms1(100);   //等待
    Get_Maopi();    //获取毛皮重量多获取几次，数值更加精确
 TEST0();
  while(1)
 {
     key_pros();  //按键检测
  keydata();  //键值处理
  Delay_ms1(100); //等待
  Get_Weight(); //和获取重量
  datat();  //数据存放
        send();   //发送至串口
  Test();   //LCD12864显示
  delay(30);  //等待显示完全
 }
}

/********************************************************************
* 函数名: Get_Weight()
* 功能  :获取重量及报警
* ???? : ??
* ??? : ??
***********************************************************************/
void Get_Weight()
{
 Weight_Shiwu = HX711_Read00();
 Weight_Shiwu = Weight_Shiwu - Weight_Maopi;      //获取1净重
 Weight_Shiwu1 = HX711_Read01();
 Weight_Shiwu1 = Weight_Shiwu1 - Weight_Maopi1;  //获取2净重
 Weight_Shiwu2 = HX711_Read02();
 Weight_Shiwu2 = Weight_Shiwu2 - Weight_Maopi2;  //获取3净重
 Weight_Shiwu3 = HX711_Read03();
 Weight_Shiwu3 = Weight_Shiwu3 - Weight_Maopi3;  //获取4净重
  if(Weight_Shiwu > 0||Weight_Shiwu1 > 0||Weight_Shiwu2 > 0||Weight_Shiwu3 > 0)
 {
  Weight_Shiwu = (unsigned int)((float)Weight_Shiwu/GapValue);  //计算实际重量1
  Weight_Shiwu1 = (unsigned int)((float)Weight_Shiwu1/GapValue);  //计算实际重量2
  Weight_Shiwu2 = (unsigned int)((float)Weight_Shiwu2/GapValue);  //计算实际重量3
  Weight_Shiwu3 = (unsigned int)((float)Weight_Shiwu3/GapValue);  //计算实际重量4
  if(Weight_Shiwu > I||Weight_Shiwu1 > I||Weight_Shiwu2 > I||Weight_Shiwu3 > I)  //判断是否超出键值 选择报警
  {
   beep = 0;
  }
  else
  {
   beep = 1;
  }
    }
   else
 {
  Weight_Shiwu = 0;
  Weight_Shiwu1 = 0;
  Weight_Shiwu2 = 0;
  Weight_Shiwu3 = 0;
    }
}
/********************************************************************
* 函数名 : Get_Maopi()
* 功能 : 获取毛皮
* ???? : ??
* ??? : ??
***********************************************************************/
void Get_Maopi()
{
 Weight_Maopi = HX711_Read00();
    Weight_Maopi1 = HX711_Read01();
 Weight_Maopi2 = HX711_Read02();
 Weight_Maopi3 = HX711_Read03();
}
/********************************************************************
* 函数名 : Delay_ms1(unsigned int n)
* 功能  : MS延迟(12M晶振下)
* ???? : ??
* ??? : ??
***********************************************************************/
void Delay_ms1(unsigned int n)
{
 unsigned int  i,j;
 for(i=0;i<n;i++)
  for(j=0;j<123;j++);
}

MAIN.h

#ifndef __MAIN_H__
#define __MAIN_H__
#include <reg52.h>
#define uchar unsigned char
#define uint  unsigned int
typedef unsigned char  U8;
typedef unsigned int   U16;
sbit beep=P1^0;
sbit K1=P2^0;  //+
sbit K2=P2^1;  //-
int I=50;
unsigned char a=12;
U8 pro[]={"3:      4:"};
U8 pro1[]={"1:      2:"};
U8 TX[]={"报警值      g"};
U8  count, count_r=0;
uint GapValue,GapValue1;
volatile bit ClearWeighFlag = 0; //????????????λ?????0?
volatile bit FlagTest = 0;  //????????????0.5????λ????????0
unsigned long Weight_Maopi = 0;// ???1???
unsigned long Weight_Maopi_0 = 0;
unsigned long Weight_Maopi1 = 0;//???2???
unsigned long Weight_Maopi_1 = 0;
unsigned long Weight_Maopi2 = 0;//???2???
unsigned long Weight_Maopi3 = 0;//???2???
unsigned int qupi=0;
long Weight_Shiwu = 0;
long Weight_Shiwu1 = 0;
long Weight_Shiwu2 = 0;
long Weight_Shiwu3= 0;
extern void Delay_ms1(unsigned int n);
extern void Get_Maopi();
//extern void Get_Maopi1();
extern void Get_Weight();
//extern void Get_Weight1();
void key_pros();
void Delay_ms1(unsigned int n);

接下来展示一下自己编写的库函数，由于代码过多就不会展示.h文

件，只要在.h文件中
#ifndef HX711_H
#define _HX711_H_在这里定义自己的库函数名称，包含进去就行，就是套公式啦
…
…
… 在中间声明一下自己的写的函数就好
…
#endif 再来个结尾就结束啦 这大概就.h文件编写的要求，就类似于公式，套进去就好

蓝牙串口

#include<USART.h>

void delay1(int xms)
{
  int m,n;
  for(m=xms;m>=0;m--)
      for(n=110;n>=0;n--);
}
void Init()
{
 ES=0;
 SCON = 0x50;    //工作方式1 设置波特率9600bps 允许接收
 TMOD = 0x20;   //定时器T1选择工作方式2
 TH1=TL1=0xFD;
 PCON &= 0x7f;
 TR1 = 1;          // 开启计时器
 TI = 0;
 RI = 0;
 ES = 1;
 EA = 1;           // 打开总中断

}
void Timer0_Init()
{
        ET0 = 1;        //????????0?ж?
        TMOD = 1;       //???????????????
        TL0 = 0xb0;
        TH0 = 0x3c;     //???????????
        TR0 = 1;        //????????
}

12864.c

#include "12864.H"
void LCD12864_WaitIdle()
{
 unsigned char i;
 LCD12864_DA_PORT = 0xff;
 LCD12864_RS_PORT = 0;
 LCD12864_RW_PORT = 1;
 LCD12864_E_PORT = 1;
 while((LCD12864_DA_PORT&0x80)==1); /*???BF ???1*/
 LCD12864_E_PORT = 0;
 for(i=0;i<5;i++);
}

void LCD12864_COM_Write( unsigned char com_da)
{
 LCD12864_WaitIdle();
 LCD12864_RS_PORT = 0;
 LCD12864_RW_PORT = 0;
 LCD12864_DA_PORT = com_da;
 LCD12864_E_PORT = 1;
 _nop_();
 _nop_();
 _nop_();
 _nop_();
 _nop_();
 _nop_();
 _nop_();
 _nop_();
 LCD12864_E_PORT = 0;
}

void LCD12864_NoWaitIdle_COM_Write(unsigned char com_da)
{
 LCD12864_RS_PORT = 0;
 LCD12864_RW_PORT = 0;
 LCD12864_DA_PORT = com_da;
 LCD12864_E_PORT = 1;
 _nop_();
 _nop_();
 _nop_();
 _nop_();
 _nop_();
 _nop_();
 _nop_();
 _nop_();
 LCD12864_E_PORT = 0;
}

void LCD12864_Data_Write(unsigned char da)
{
 LCD12864_WaitIdle(); /*???????*/
 LCD12864_RS_PORT = 1;
 LCD12864_RW_PORT = 0;
 LCD12864_DA_PORT = da;
 LCD12864_E_PORT = 1;
 _nop_();
 _nop_();
 _nop_();
 _nop_();
 _nop_();
 _nop_();
 _nop_();
 _nop_();
 LCD12864_E_PORT = 0;
}

void LCD12864_write_word(unsigned char *s)
{
 while(*s>0)
 {
  LCD12864_Data_Write(*s);
  s++;
 }
}

void lcd_delay_ms(unsigned char x)
{
    unsigned char j;
    while(x--){
        for(j=0;j<125;j++)
            {;}
        }
}
void LCD12864_Reset()
{
 lcd_delay_ms(100); /*????????LCD?????λ???*/
 LCD12864_NoWaitIdle_COM_Write(0x30); /*???8λ??????*/
 lcd_delay_ms(10);
 LCD12864_NoWaitIdle_COM_Write(0x30); /*???8λ??????*/
 lcd_delay_ms(10);
 LCD12864_NoWaitIdle_COM_Write(0x0c); /*??????????????*/
 lcd_delay_ms(10);
 LCD12864_NoWaitIdle_COM_Write(0x01); /*???????*/
 lcd_delay_ms(30);
 LCD12864_NoWaitIdle_COM_Write(0x06); /*DDRAM????????????AC????1*/
 lcd_delay_ms(30);
}
void LCD12864_HAIZI_SET()
{
 LCD12864_COM_Write(0x30);
 lcd_delay_ms(10);
 LCD12864_COM_Write(0x30);
 lcd_delay_ms(10);
}

void Delay_ms(unsigned int n)
{
 unsigned int  i,j;
 for(i=0;i<n;i++)
  for(j=0;j<123;j++);
}

HX711.c

#include <HX711.h>
void Delay__hx711_us(void)
{
 _nop_();
 _nop_();
}

unsigned long HX711_Read00(void) //????128
{
 unsigned long count;
 unsigned char i;
   HX711_DOUT00=1;
 Delay__hx711_us();
   HX711_SCK00=0;
   count=0;
   while(HX711_DOUT00);
   for(i=0;i<24;i++)
 {
    HX711_SCK00=1;
    count=count<<1;
  HX711_SCK00=0;
    if(HX711_DOUT00)
   count++;
 }
  HX711_SCK00=1;
    count=count^0x800000;//??25???????????????????????
 Delay__hx711_us();
 HX711_SCK00=0;
 return(count);
}
unsigned long HX711_Read01(void) //????128
{
 unsigned long count;
 unsigned char i;
   HX711_DOUT01=1;
 Delay__hx711_us();
   HX711_SCK01=0;
   count=0;
   while(HX711_DOUT01);
   for(i=0;i<24;i++)
 {
    HX711_SCK01=1;
    count=count<<1;
  HX711_SCK01=0;
    if(HX711_DOUT01)
   count++;
 }
  HX711_SCK01=1;
    count=count^0x800000;//??25???????????????????????
 Delay__hx711_us();
 HX711_SCK01=0;
 return(count);
}
unsigned long HX711_Read02(void) //????128
{
 unsigned long count;
 unsigned char i;
   HX711_DOUT02=1;
 Delay__hx711_us();
   HX711_SCK02=0;
   count=0;
   while(HX711_DOUT02);
   for(i=0;i<24;i++)
 {
    HX711_SCK02=1;
    count=count<<1;
  HX711_SCK02=0;
    if(HX711_DOUT02)
   count++;
 }
  HX711_SCK02=1;
    count=count^0x800000;//??25???????????????????????
 Delay__hx711_us();
 HX711_SCK02=0;
 return(count);
}
unsigned long HX711_Read03(void) //????128
{
 unsigned long count;
 unsigned char i;
   HX711_DOUT03=1;
 Delay__hx711_us();
   HX711_SCK03=0;
   count=0;
   while(HX711_DOUT03);
   for(i=0;i<24;i++)
 {
    HX711_SCK03=1;
    count=count<<1;
  HX711_SCK03=0;
    if(HX711_DOUT03)
   count++;
 }
  HX711_SCK03=1;
    count=count^0x800000;//??25???????????????????????
 Delay__hx711_us();
 HX711_SCK03=0;
 return(count);
}

接下来要动动我们的小手来准备搭建电路啦；好了这篇文章就和大家分享到这里
谢谢 有不对的望大佬们指正

本次做的压力报警完工，代码以测试，运行平稳

在这里插入图片描述

![如图所示蓝牙界面](

https://img-blog.csdnimg.cn/20200516232939851.jpg?x-oss

-process=im

age/watermark,type_ZmFuZ3poZW5na澳景GVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NTM2ODM5NA==,size_16,color_FFFFFF,t_70#pic_center)

Arduino称重传感器模块 - HX711
HwfvTest的博客
09-17 3017
称重传感器接口用于连接称重传感器，通常是一种称重传感器芯片，如压阻式传感器或称重传感器模块。HX711模块的工作原理是通过称重传感器接口读取传感器产生的微小电压信号，并使用内部放大器将其放大到可以被模数转换器（ADC）读取的范围。通过使用HX711模块，您可以轻松地将称重传感器集成到您的Arduino项目中，实现各种称重和测量任务。此外，根据您使用的具体称重传感器，您可能需要根据传感器的特性进行适当的参数调整，例如增益值和偏移值。函数中，我们初始化了串口通信，并设置了HX711模块的增益值和偏移值。
hx711压力传感器51单片机代码
04-04
hx711压力传感器模块，51单片机的代码，可用于称重计等小项目。
HX711 电子秤专用AD芯片 51程序
08-24
HX711 电子秤专用AD芯片 51程序 数码管显示
HX711 压力传感器学习
最新发布
duierrorshuobu的博客
02-26 1303
通过本文的介绍，我们对 HX711 压力传感器有了全面的了解。从工作原理、硬件连接到软件编程，以及实际应用中的注意事项，都进行了详细的阐述。HX711 作为一款高性能的 A/D 转换器芯片，能够为压力测量应用提供可靠的解决方案。在实际开发中，我们可以根据具体需求对代码进行优化和扩展，实现更加精确和稳定的压力测量。
HX711压力传感器51单片机源程序.rar
05-26
51单片机对于压力传感器的学习，压缩包里面包含有两个程序，一个是数码管显示，一个是LCD1602显示。
51单片机hx711电子秤程序_单片机电子秤_HX711C51_hx711的51程序_hx711电子秤_HX711显示80666
09-30
基于51单片机的电子秤，利用HX711 芯片进行AD转换，在LCD液晶上显示重量，按键控制去皮等.
HX711压力传感器学习一（STM32）
热门推荐
嗨咯！这里是三马分享家的博客，欢迎你的到来
05-01 7万+
HX711压力传感器学习（STM32）
HX711_称重传感器_hx711_称重芯片_hx710
09-11
HX710芯片驱动电路，10kg传感器初步测试电路，称重，去皮
hx711压力传感器软硬件资料包括电路图、设计开发说明、C51 hx711程序源码.zip
02-22
《hx711压力传感器软硬件知识详解》 在电子工程和物联网领域，压力传感器的应用广泛，其中hx711压力传感器是一款常见的高精度、低功耗传感器，常用于称重系统、液位监测和各种环境参数测量。本文将深入探讨hx711...
基于51单片机及HX711的电子秤设计
10-28
《基于51单片机及HX711的电子秤设计》 电子秤设计是电子信息工程领域中的一个重要实践环节，它涉及到传感器技术、信号处理、嵌入式系统等多个知识点。本设计采用51系列单片机作为核心处理器，结合HX711芯片进行重量...
1kg电子秤程序+上限报警设置.zip_-baijiahao_51电子称_HX711 51单片机_单片机 称_压力传感器51单片
09-23
本文将详细讲解基于HX711芯片的1kg电子秤程序设计及上限报警设置，以及其在51单片机平台上的实现。51单片机是微控制器领域中的经典型号，广泛应用于各种嵌入式系统，而压力传感器与HX711芯片的结合则构成了精确的...
Arduino HX711 程序代码
07-20
HX711 A/D发大器程序代码，用于压力传感器，代码非常简单。
HX711完整单片机程序+图
06-14
HX711电子称专用芯片的单片机驱动程序，需要的朋友可以下载下来看看，有参考意义！
HX711库文件
10-08
库文件 亲测 可用 简单功能 还有说明文当 提醒大家 网络很多HX711说明命令有些混乱
HX711参考资料及51/stm32/stm8/arduino例程
04-22
本资源包含HX711较全面的资料以及参考例程 1、设计开发原理说明以及接线图。 2、51单片机原程序（LCD1602显示以及数码管显示的5kg电子秤程序）。 3、51下载程序以及驱动（STC-ISP）。 4、HX711AD参考资料（海芯）。 5、HX711AD模块原理图。 6、51仿真程序。 7、参考文档。 8、其他CPU参考例程（Arduino/STM8/STM32） 9、STC89C52RC开发板使用教程。
高精度电子秤ADC芯片HX711的LINUX驱动和应用程序
12-28
HX711是一款专为高精度电子秤而设计的24位A/D转换器芯片, 附件是我自己写的linux驱动代码和app程序，绝对原创，绝对可以正常工作。
基于51单片机的HX711电子称（Proteus仿真）
MGT_9796的博客
09-06 2696
本次项目使用51单片机进行设计，HX711作为本次设计的核心传感器，主要进行称重的功能，使用按键进行用户交互，并且支持小数价格输入，按下确认后进行价格，并且有时间显示、价格计算等一系列功能，在Proteus上完成了简单的称中功能。
HX711电子秤压力传感器模块
weixin_65151178的博客
12-30 541
应变式力传感器的工作原理是将应变片粘贴到受力的力敏型弹性元件上，当弹性元件受力变形时，应变片产生相应的电阻变化，这些变化通过电桥电路转换为电压变化。通过调整这些位，可以灵活地设置HX711的增益和偏置，使其适用于不同范围和精度的传感器输出。它通过四个输入引脚（A+、A-、B+、B-）接收传感器的输出信号，这些信号通常是微小的电压变化。HX711内部集成24位Σ-Δ ADC，对输入信号进行高精度模数转换。它采用先进的24位Σ-Δ ADC技术，能够轻松获取传感器的模拟输出信号，非常适合嵌入式系统和传感器应用。
【HX711】压力传感器
特纳斯电子官方博客站
07-26 2274
1.VCC：电源正2.SCK：断电控制（高电平有效） 和串口时钟输入3.DT：数字输出，串口数据输出4.GND：地除了这四个引脚之外，还有另外六个引脚1.E+：模拟电源正2.E-：地3.A-：模拟输入，通道A负输入端4.A+：模拟输入，通道A正输入端5.B-：模拟输入，通道B负输入端6.B+：模拟输入，通道B正输入端本模块采用24位高精度的A/D转换器芯片HX711，是一款专为高精度电子称而设计的，具有两路模拟通道输入，内部集成128倍增益可编程放大器。
评论 5
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
