Eplan P8 2024 部件

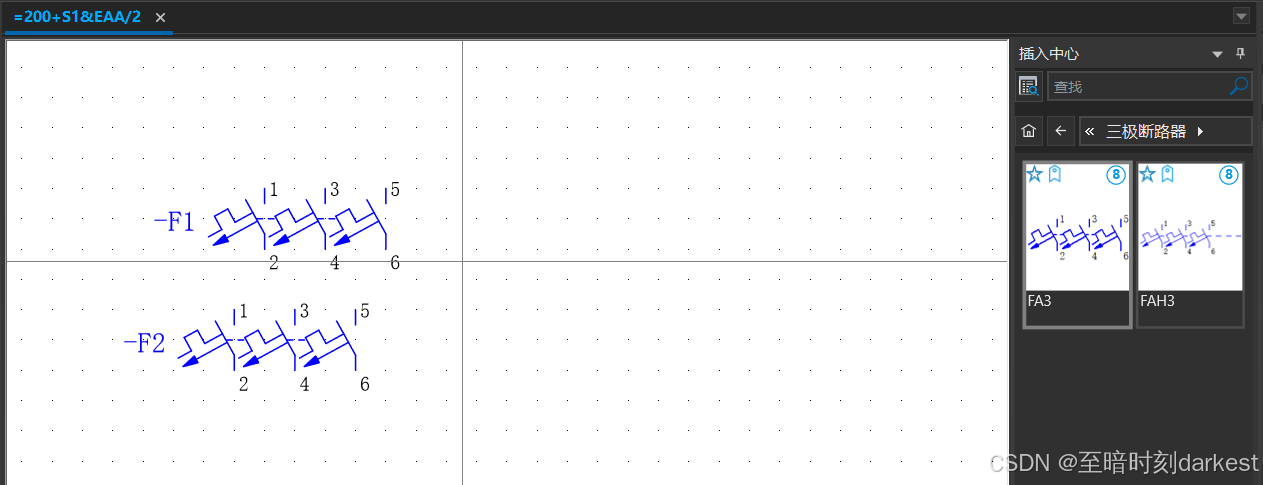

符号

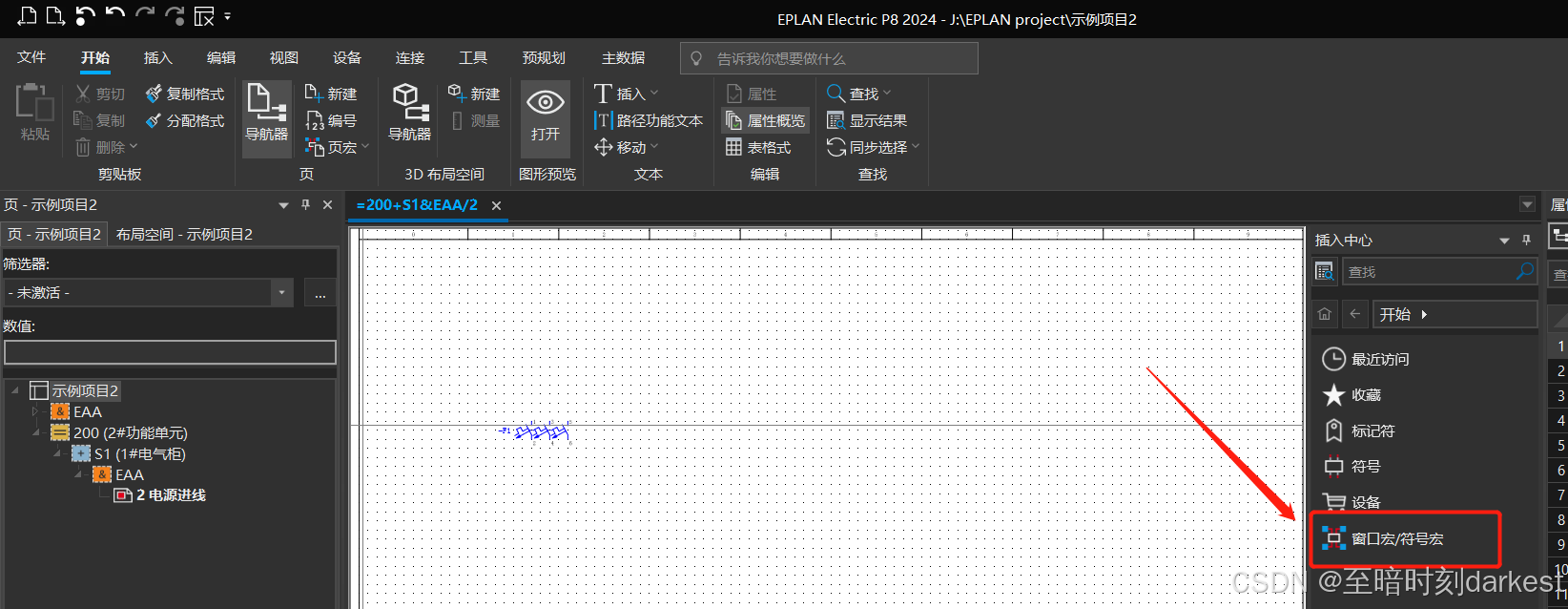

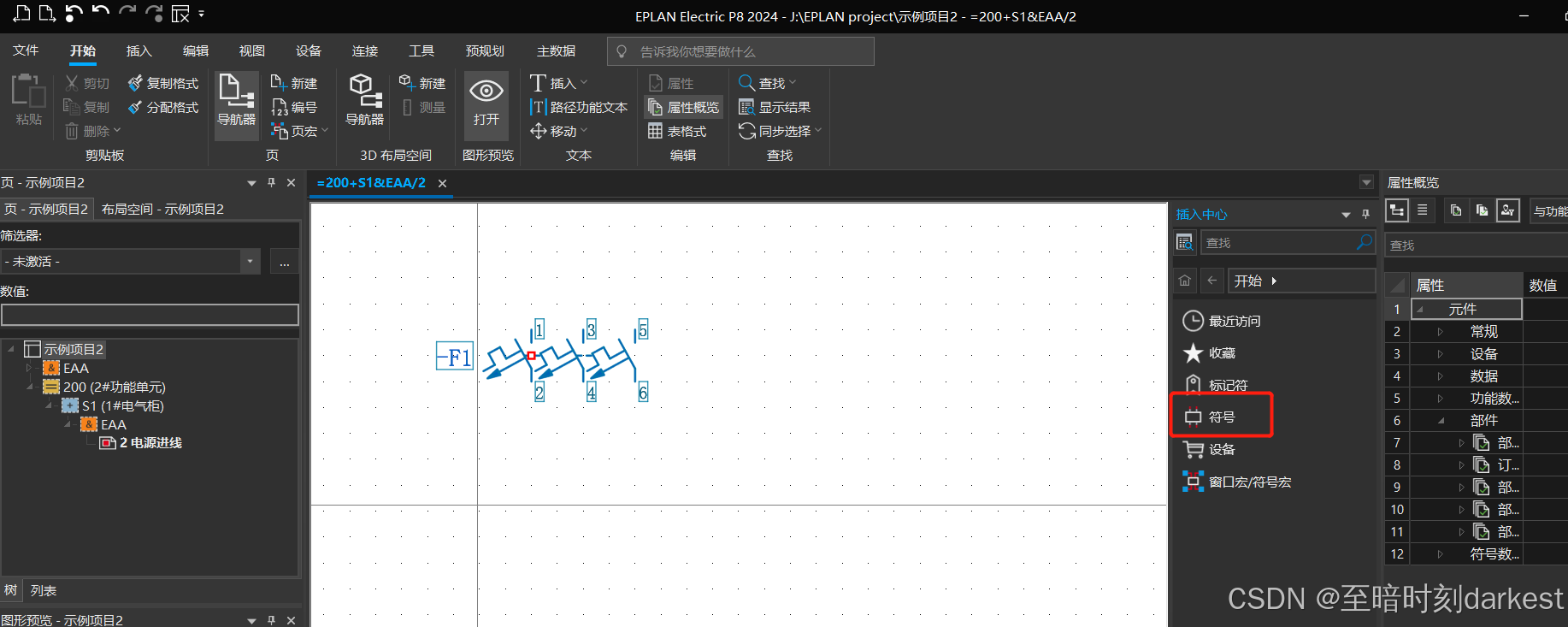

插入符号

设备

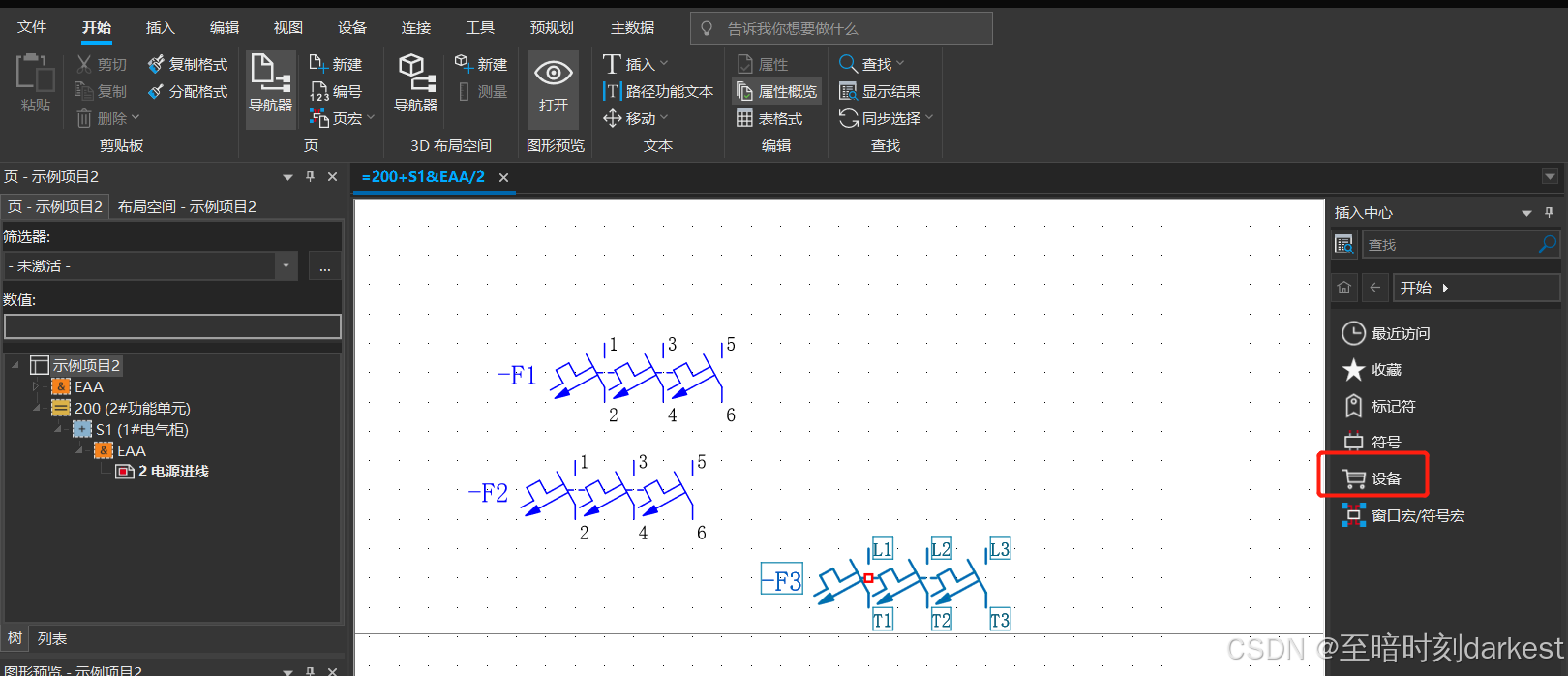

插入设备

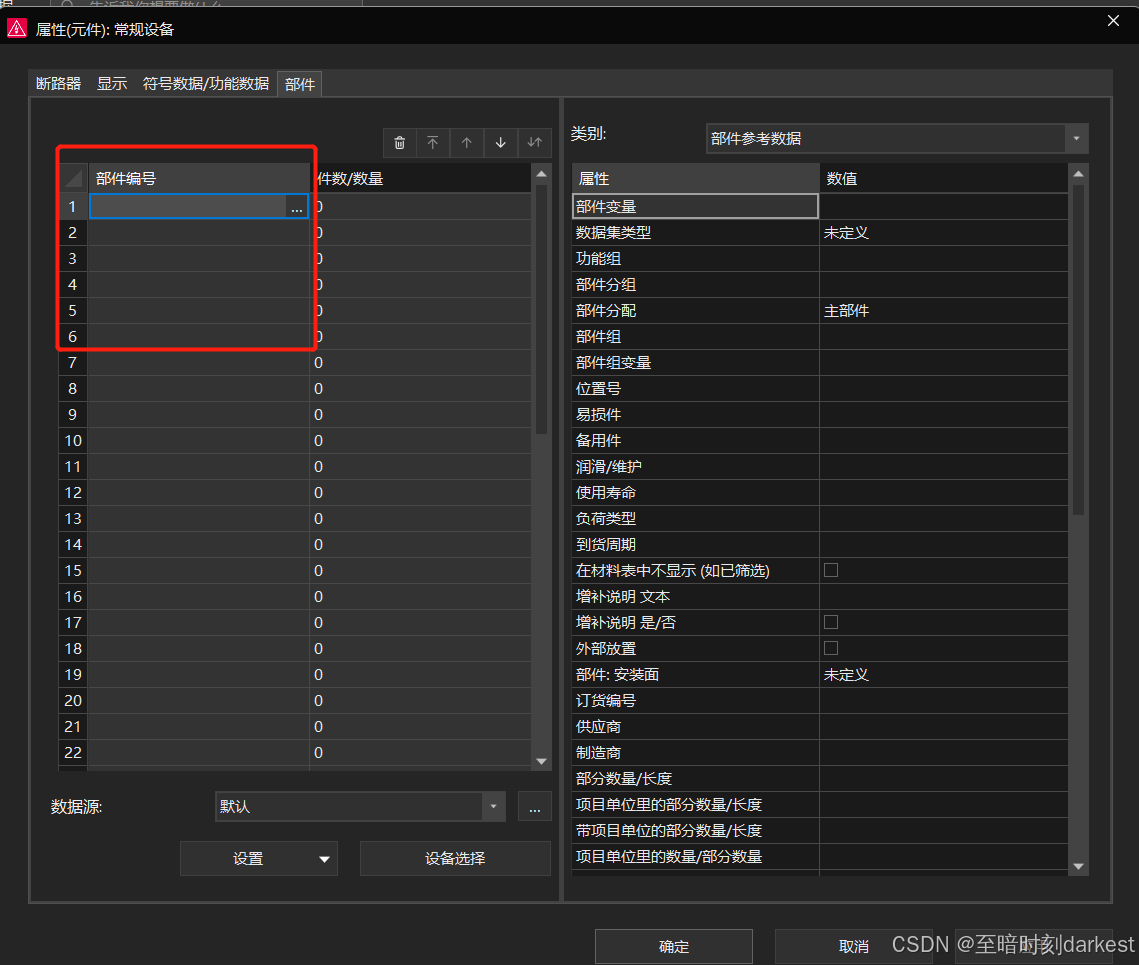

符号与设备的区别

设备有厂商设备信息，而符号没有

符号

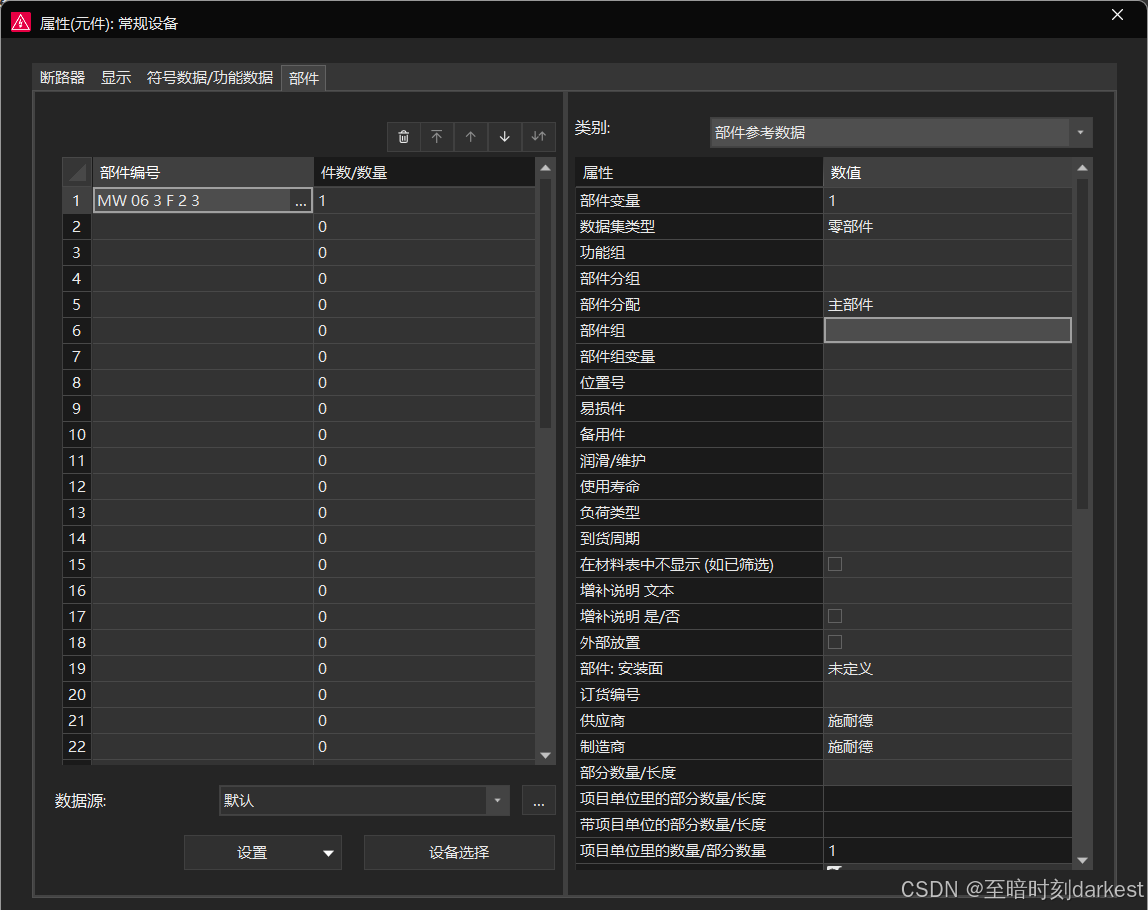

部件参考数据

部件数据

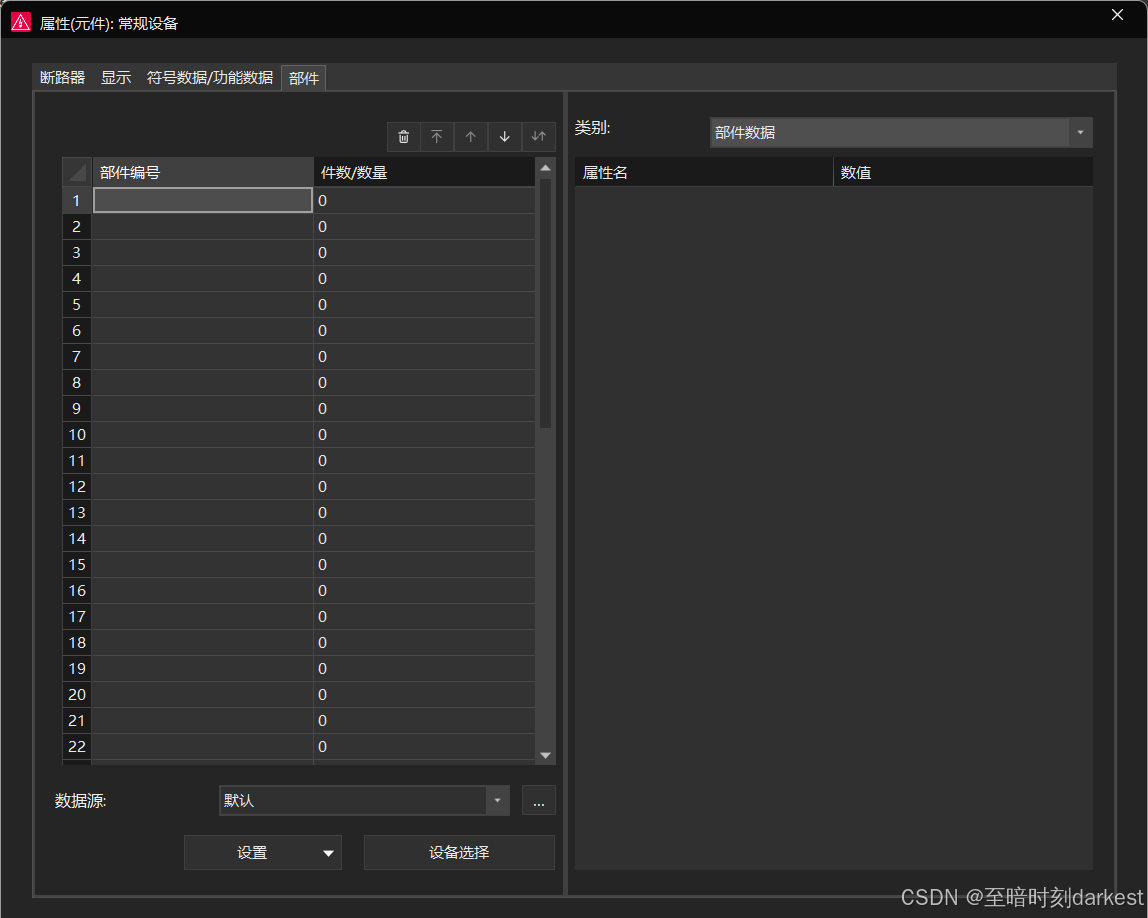

设备

部件参考数据

部件数据

宏

理解为自建/集成部件，便于插入

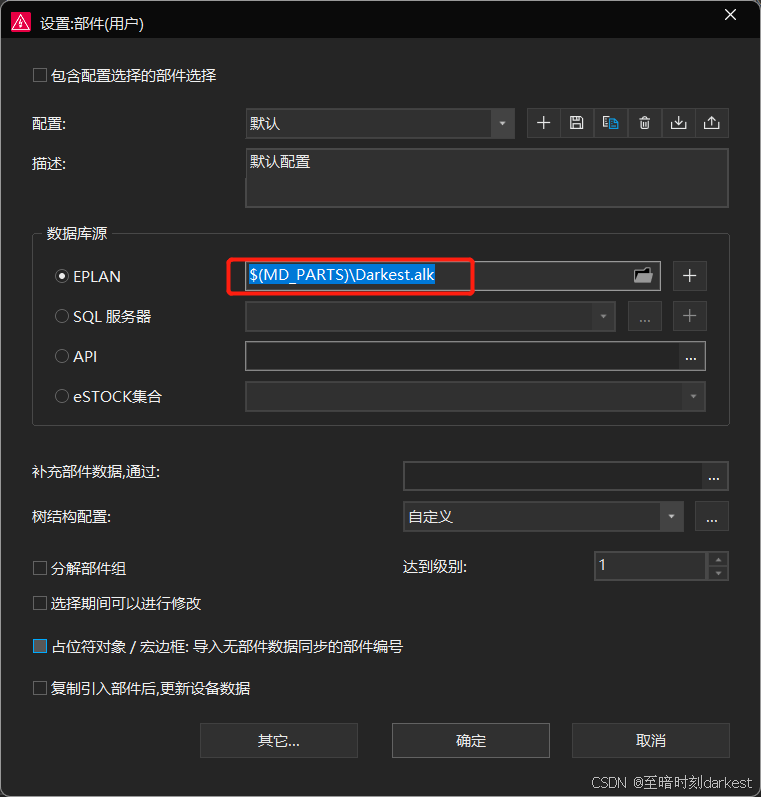

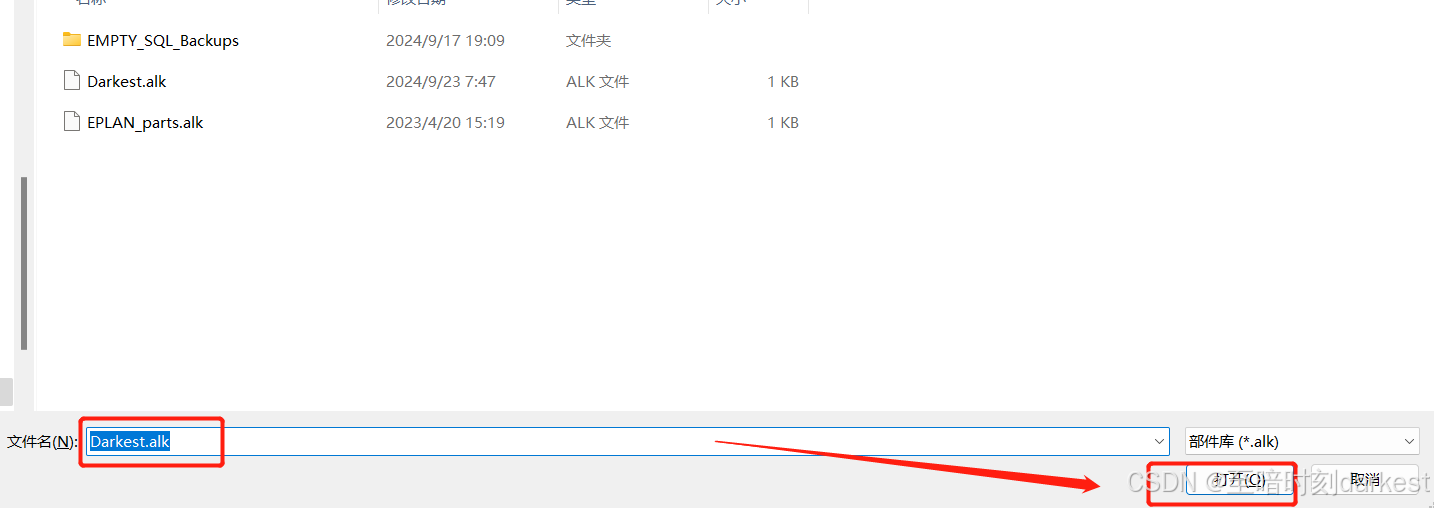

新建部件库

新建部件库，格式为：***.alk

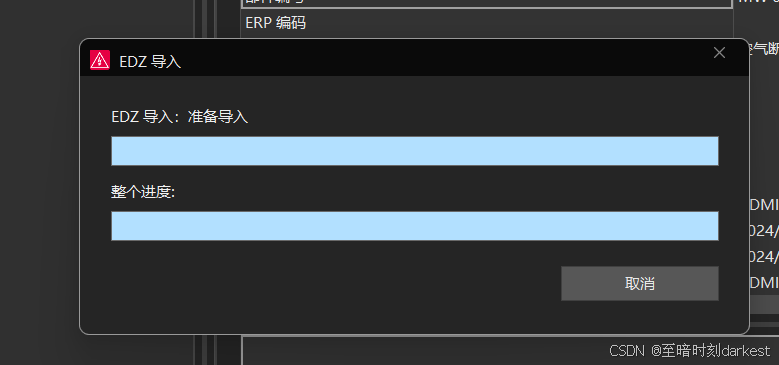

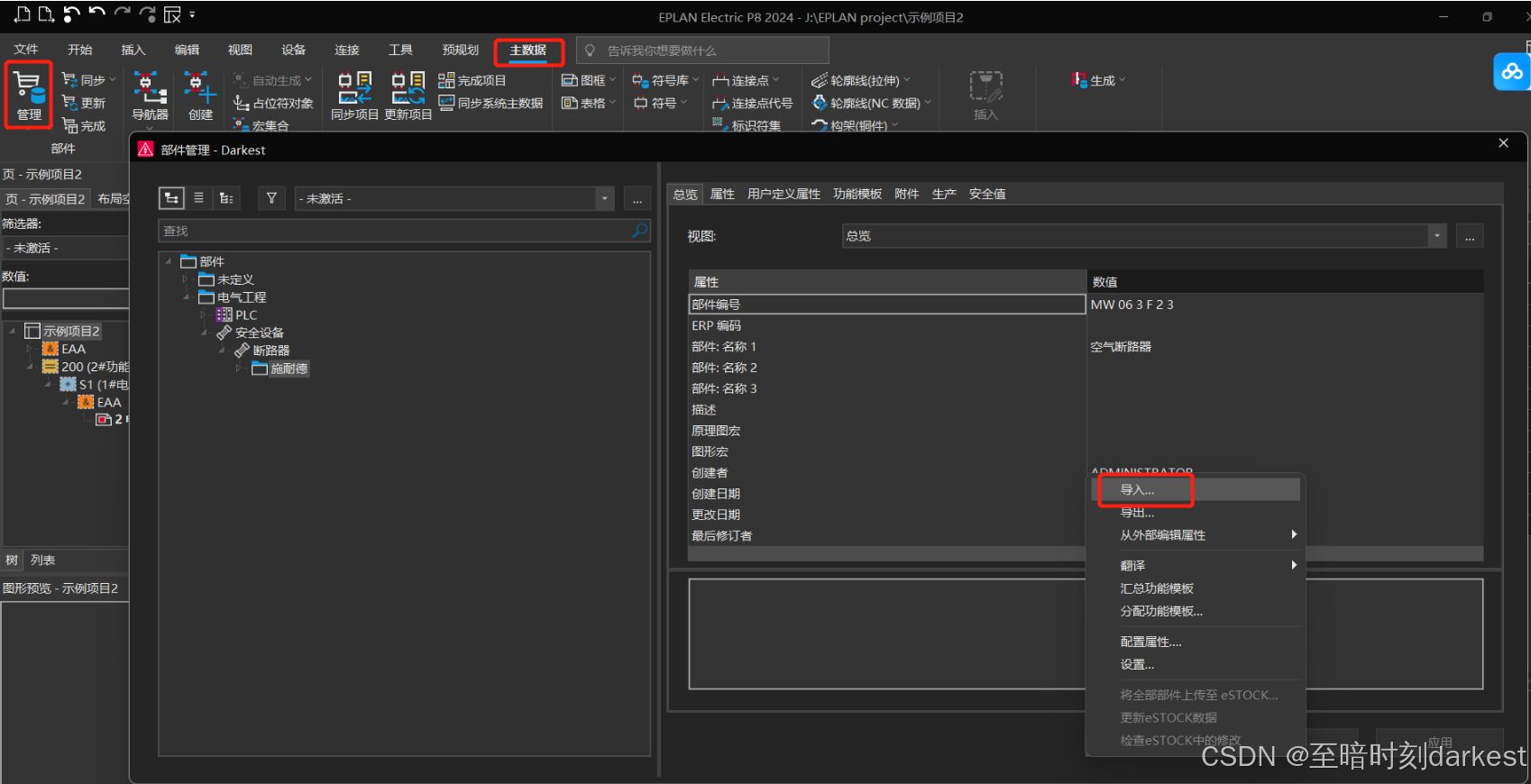

导入部件

部件格式为：***.edz

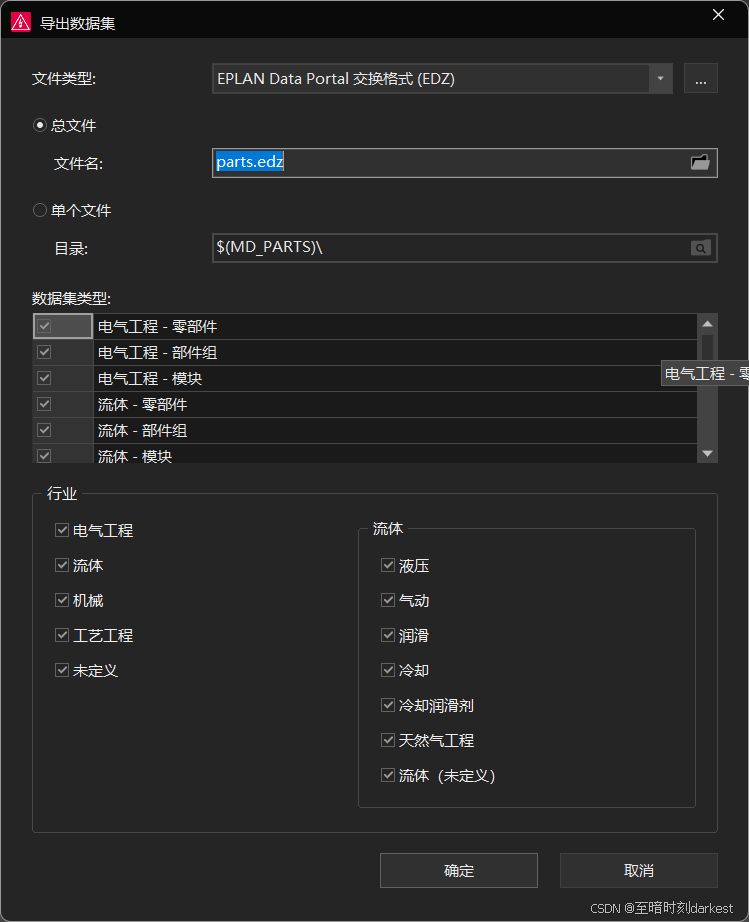

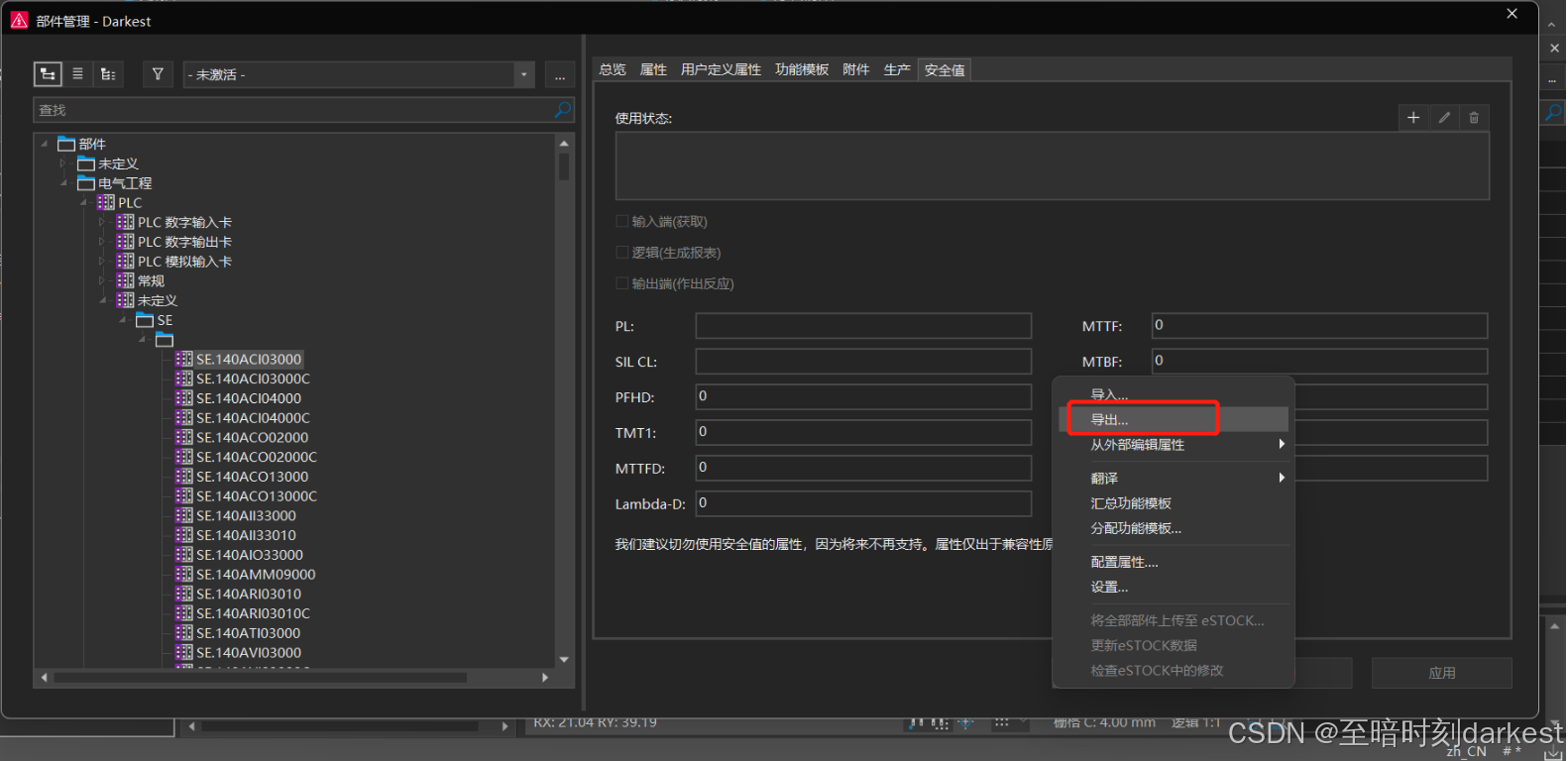

导出部件

创建部件

右击——新建零部件

零部件是指单一的部件，部件组是多个部件组成的一个设备，比如，继电器的插头和插座，我们可以作为两个部件分别选型，也可以生成一个部件组，部件组是包含插头和插座的一种部件，这样，我们省去了二次选型的麻烦，对于常用的组合型部件，可以这么使用。

配置属性

新建部件时，有几项是必须要填写的。

1、一类产品组、产品组、子产品组、部件编号是必须要填写的。部件编号是整个部件数据库的关键索引，不能重复。

2、需要填写“部件编号”、“名称”、“制造商”；

3、部件分组（便于管理制造商类别下的类目）

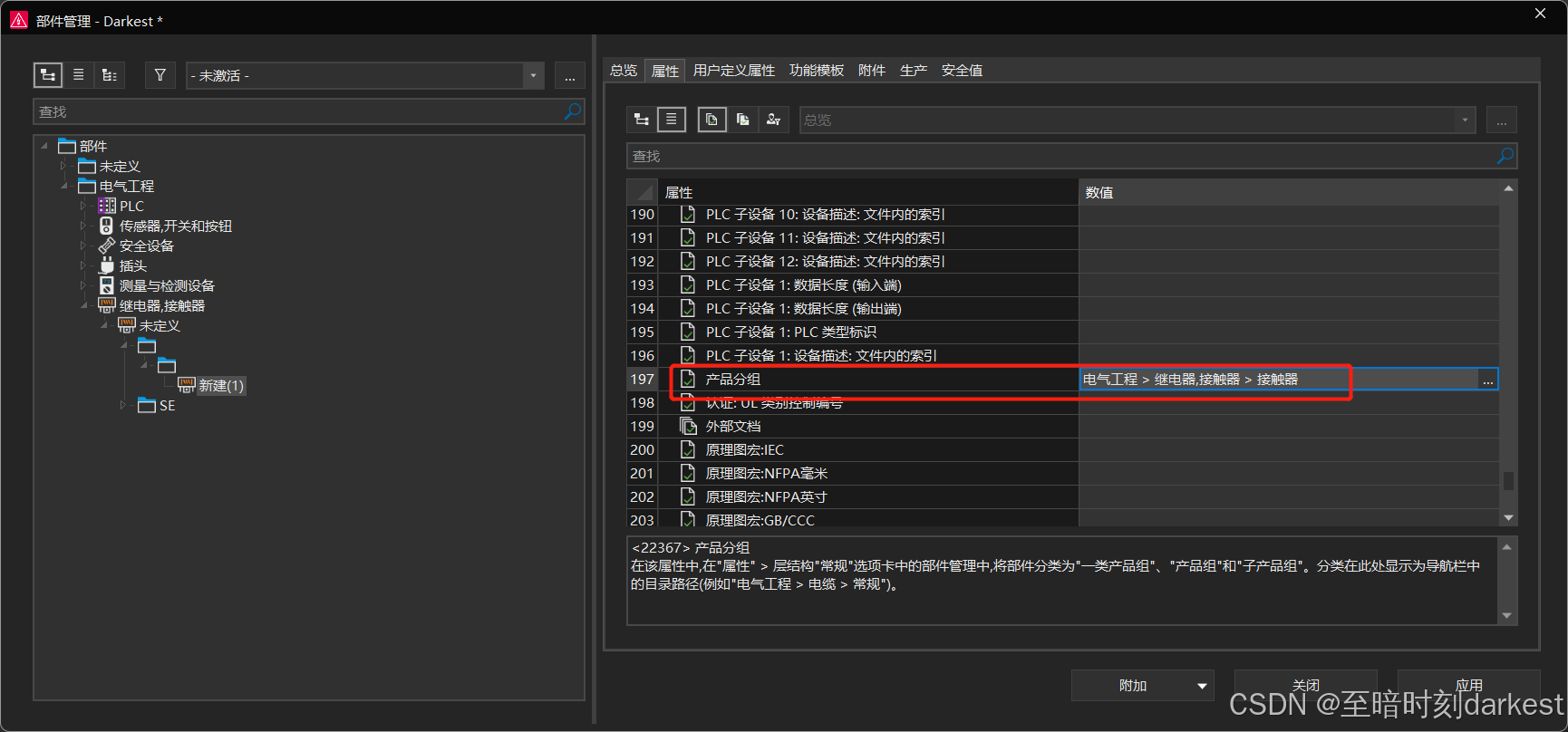

设置产品分组

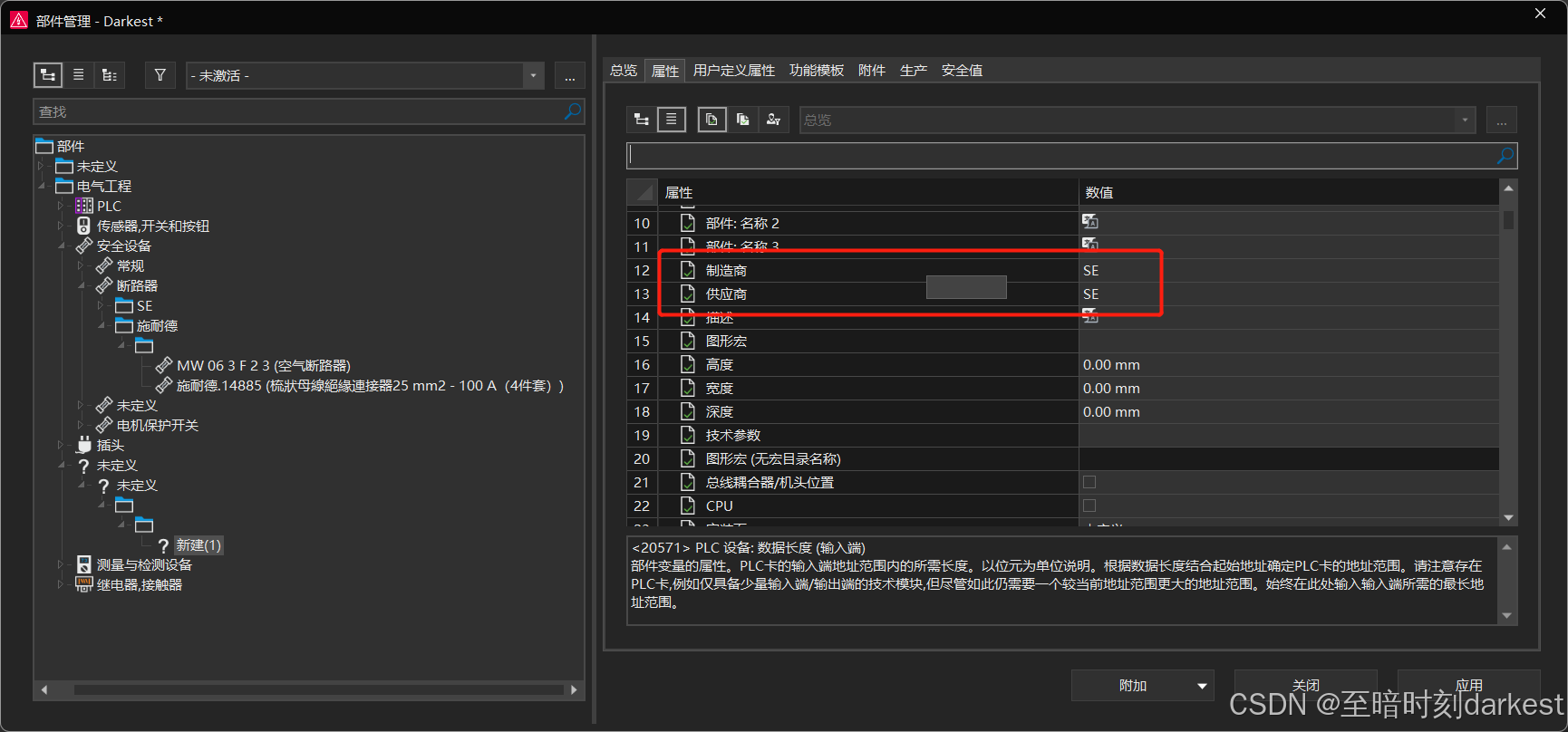

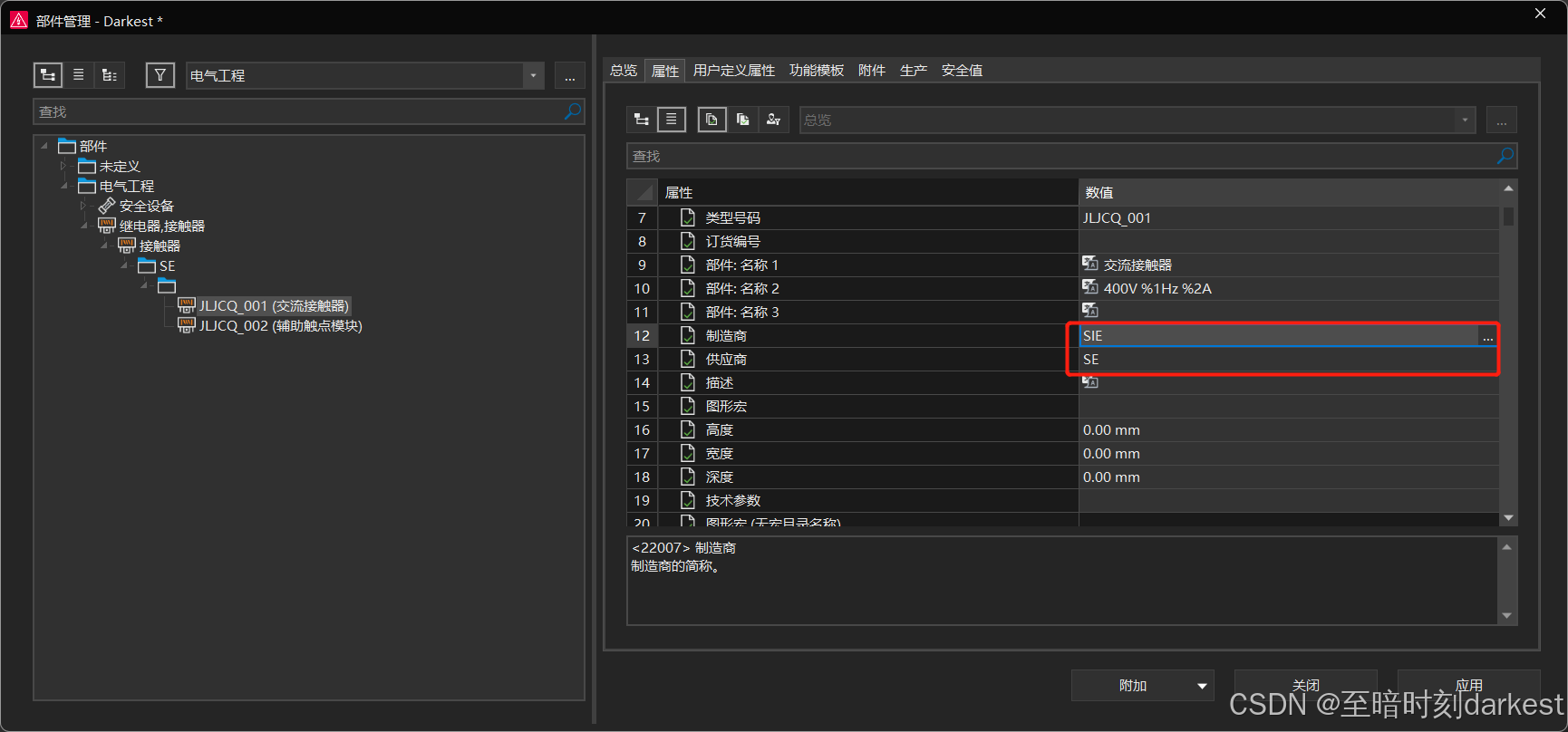

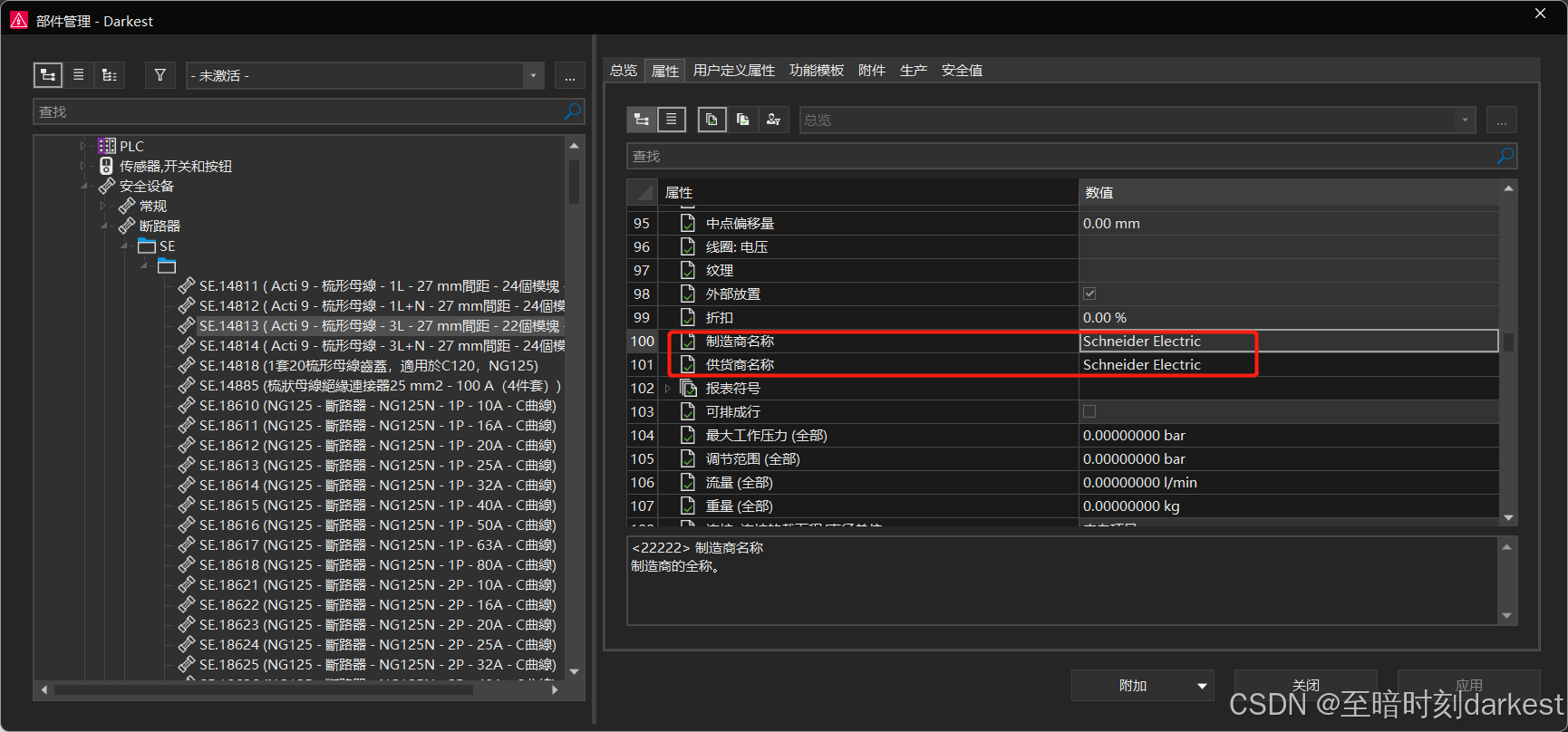

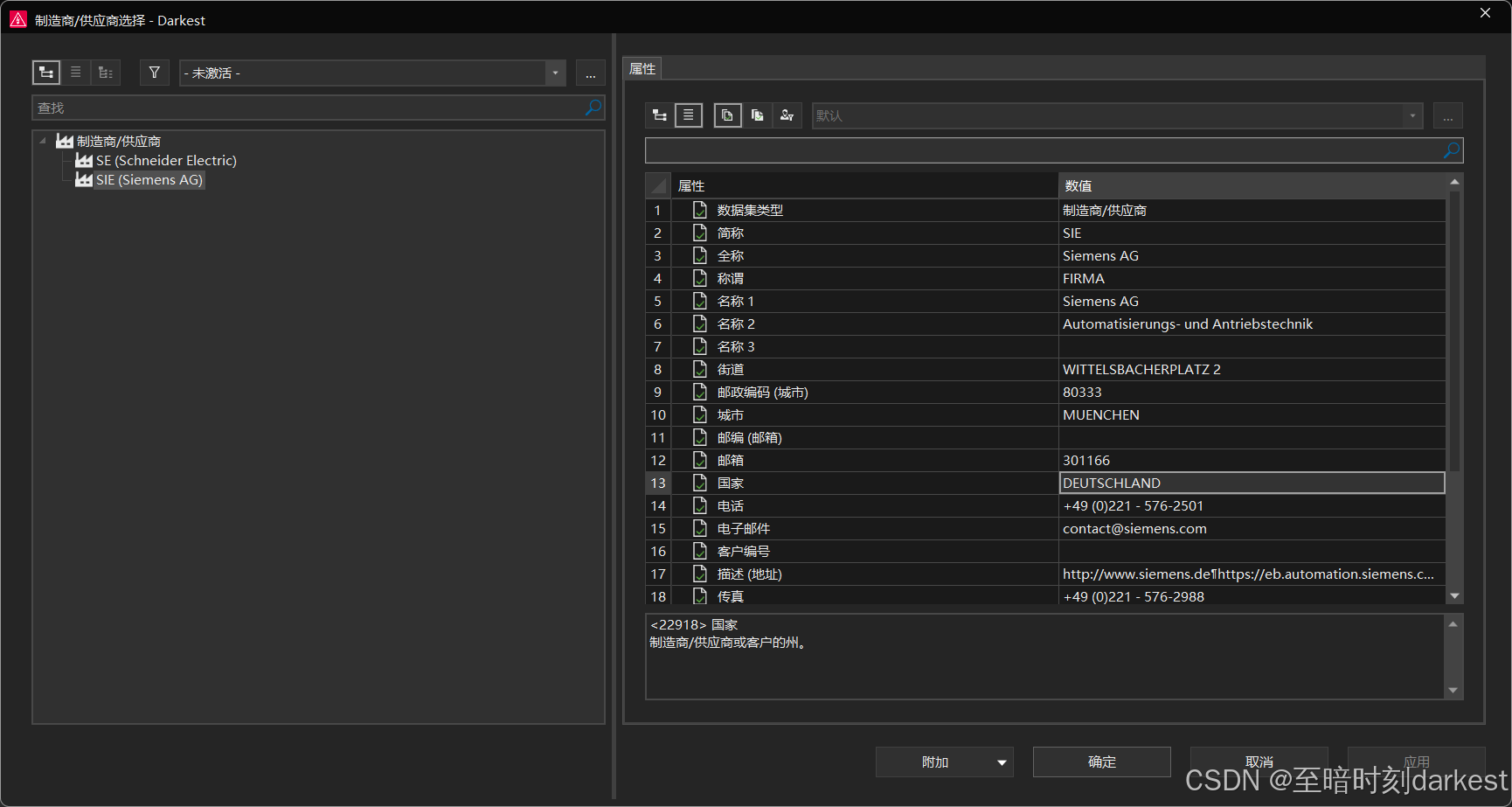

设置制造商、供应商

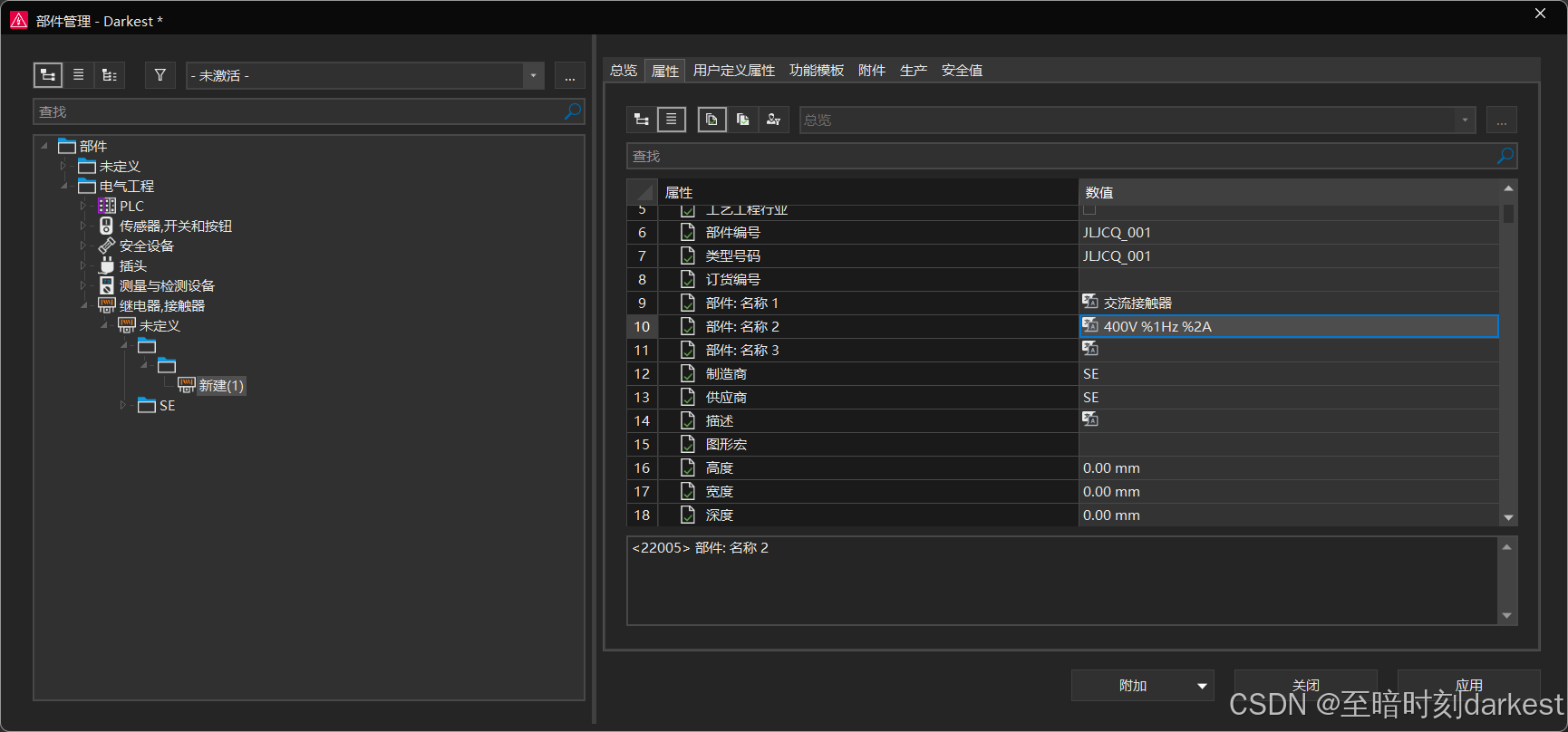

设置部件名称

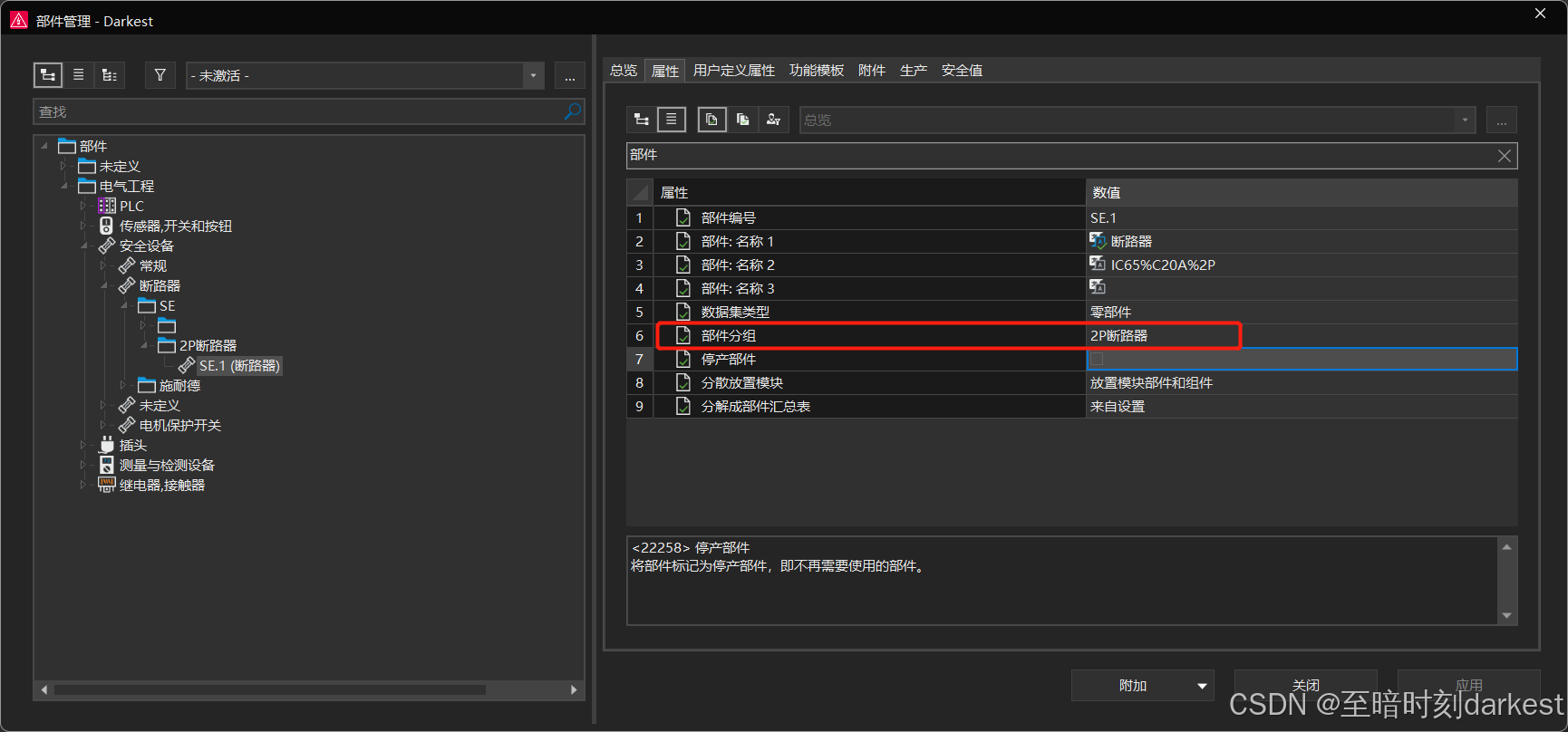

设置部件分组

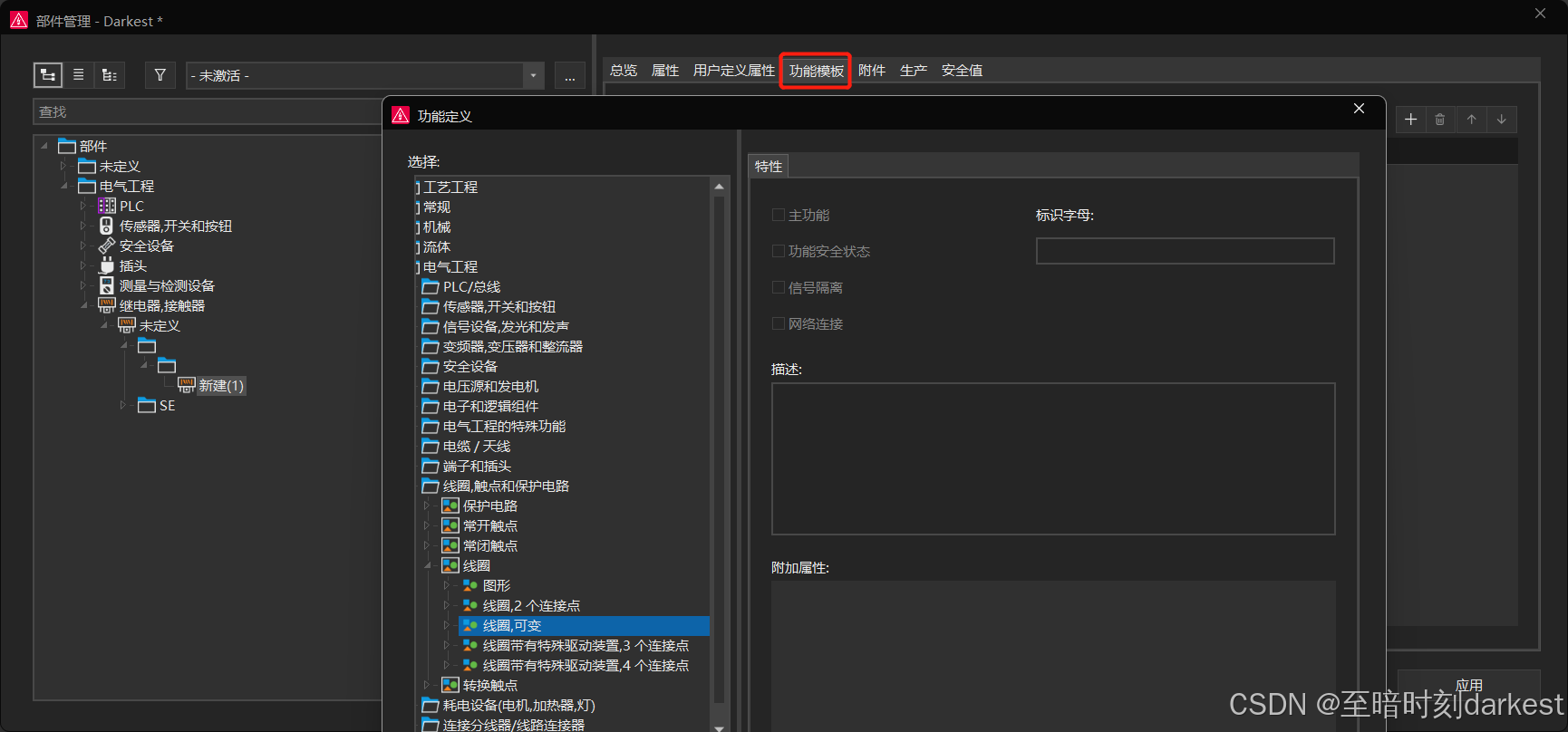

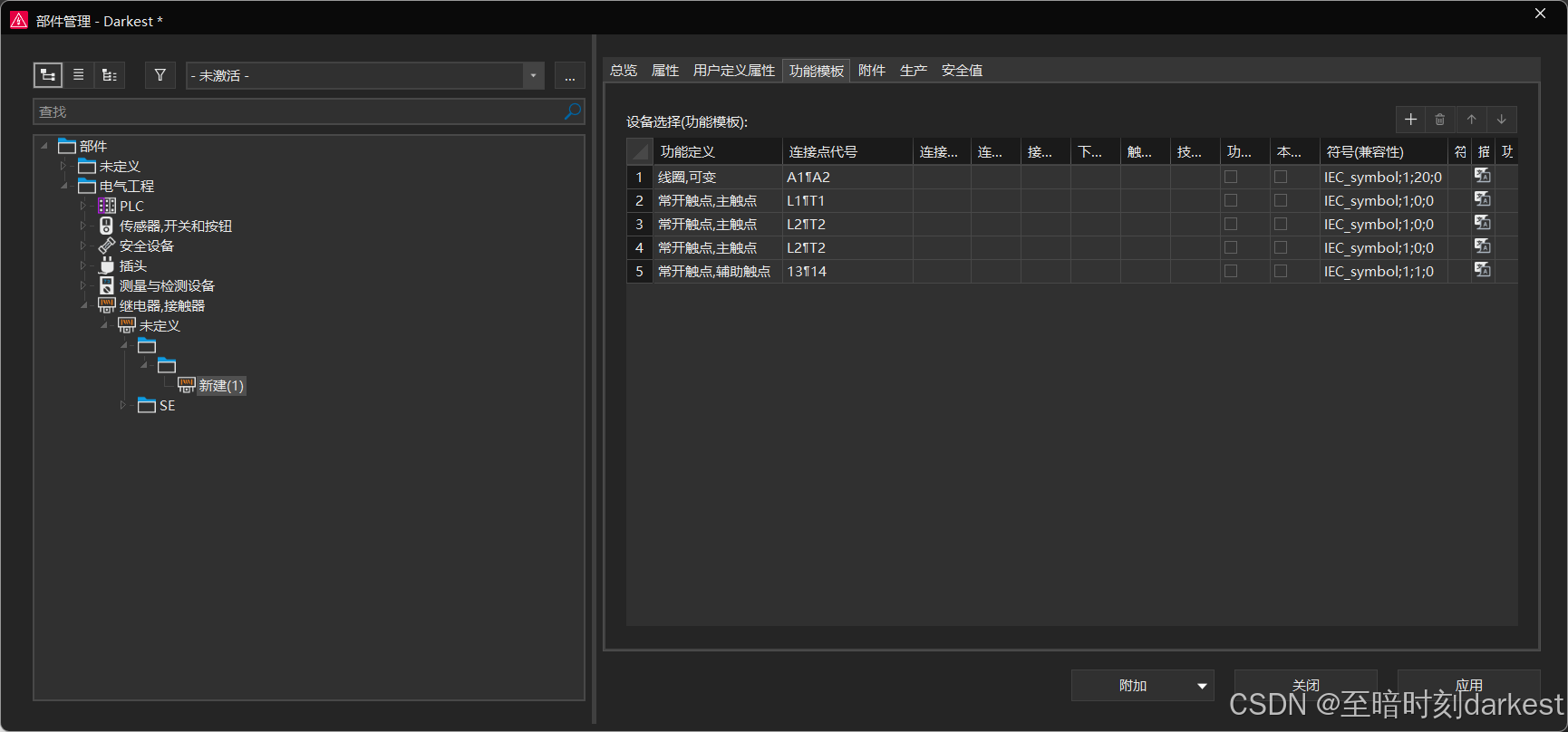

设置功能模版

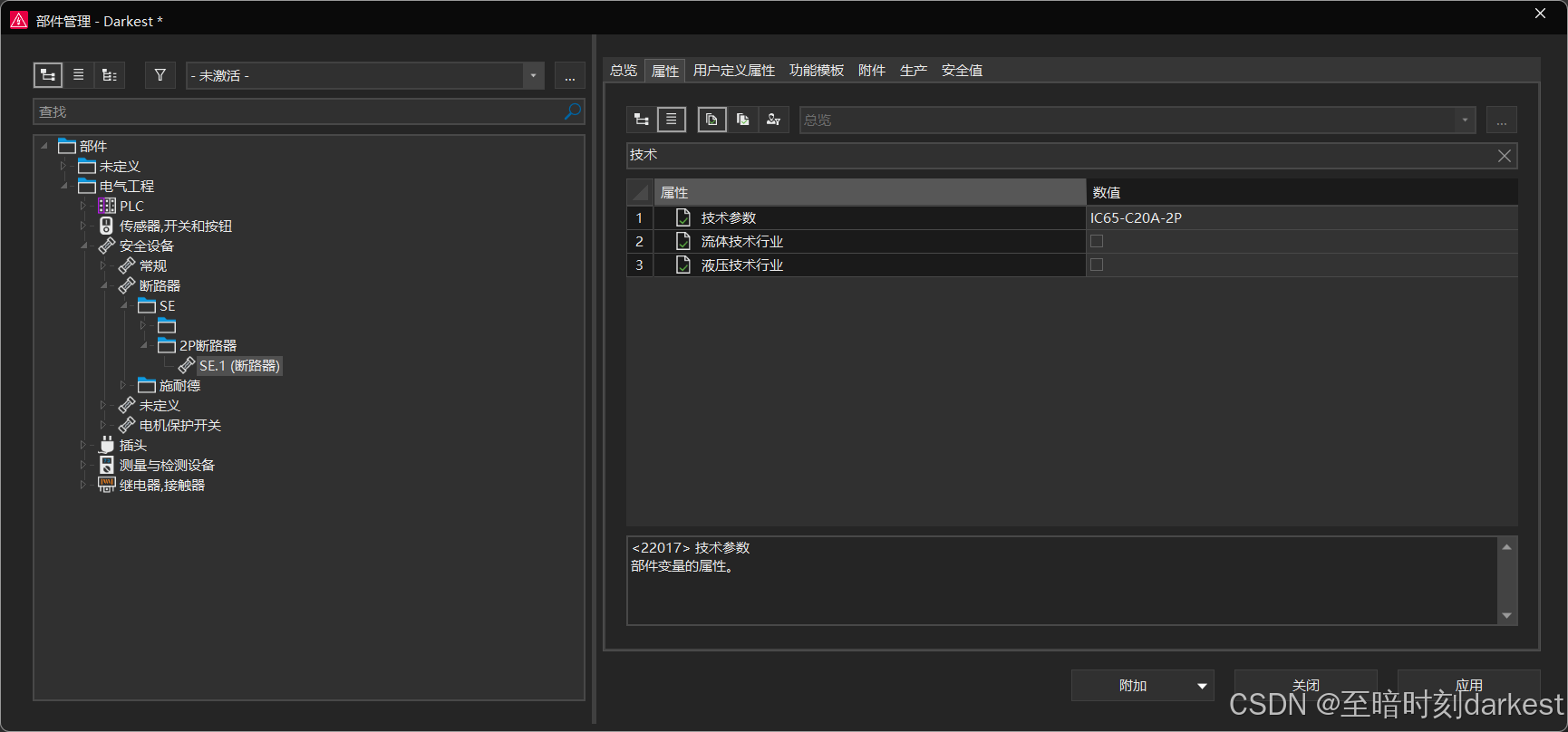

填写技术参数

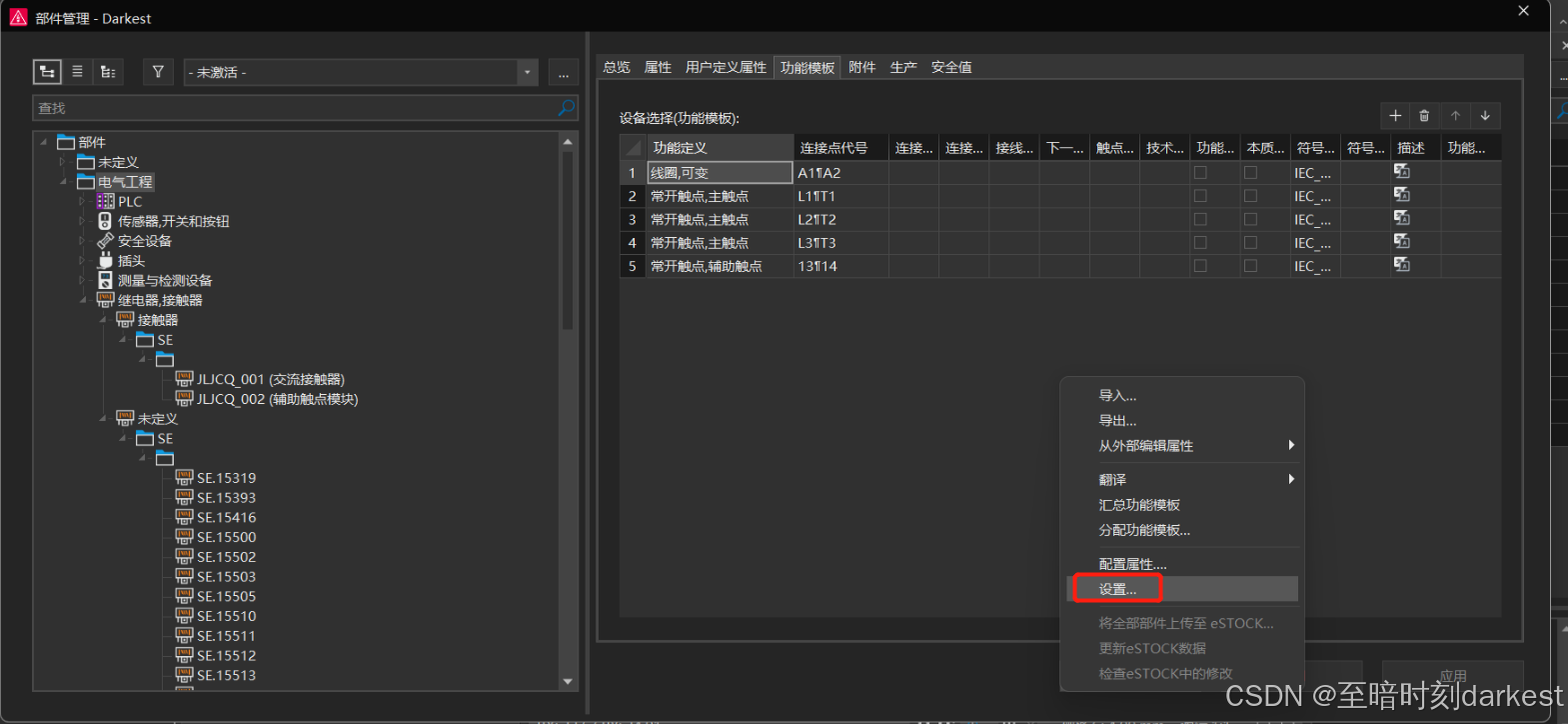

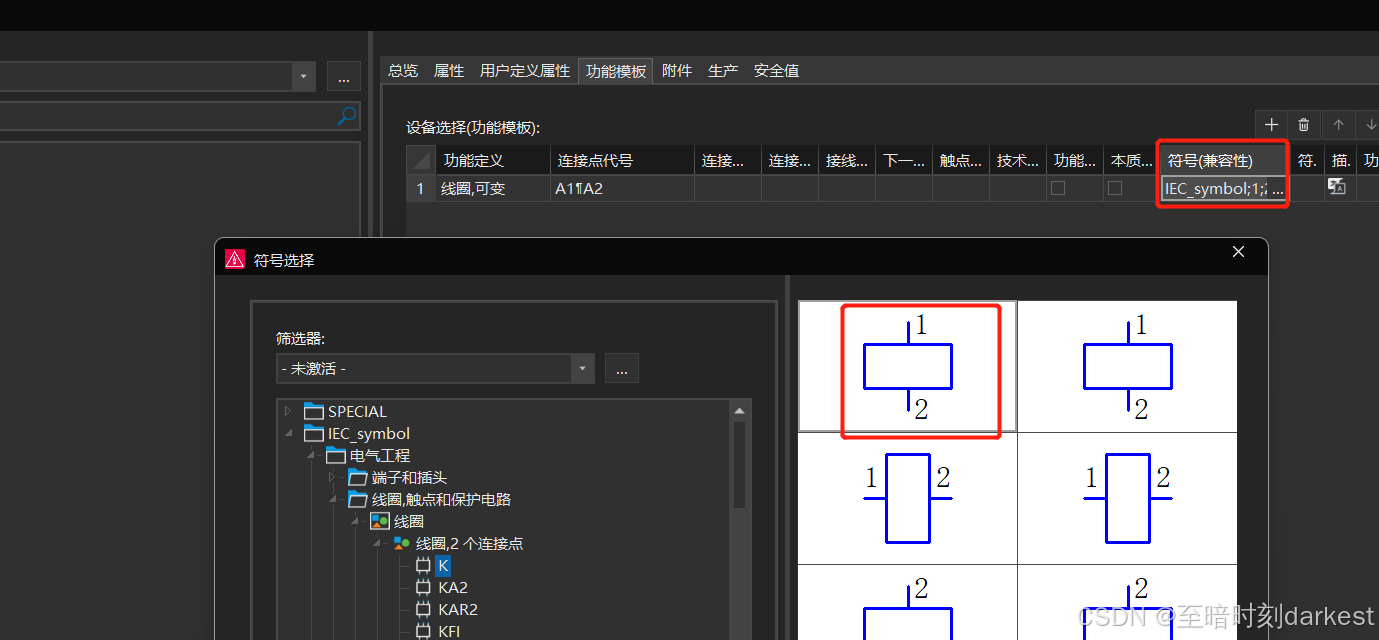

配置符号

A1¶A2：ctrl + enter生成中间换行符

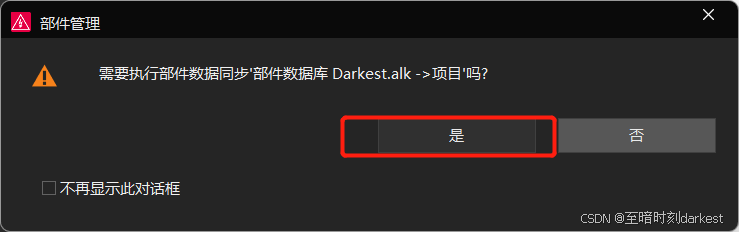

点击应用

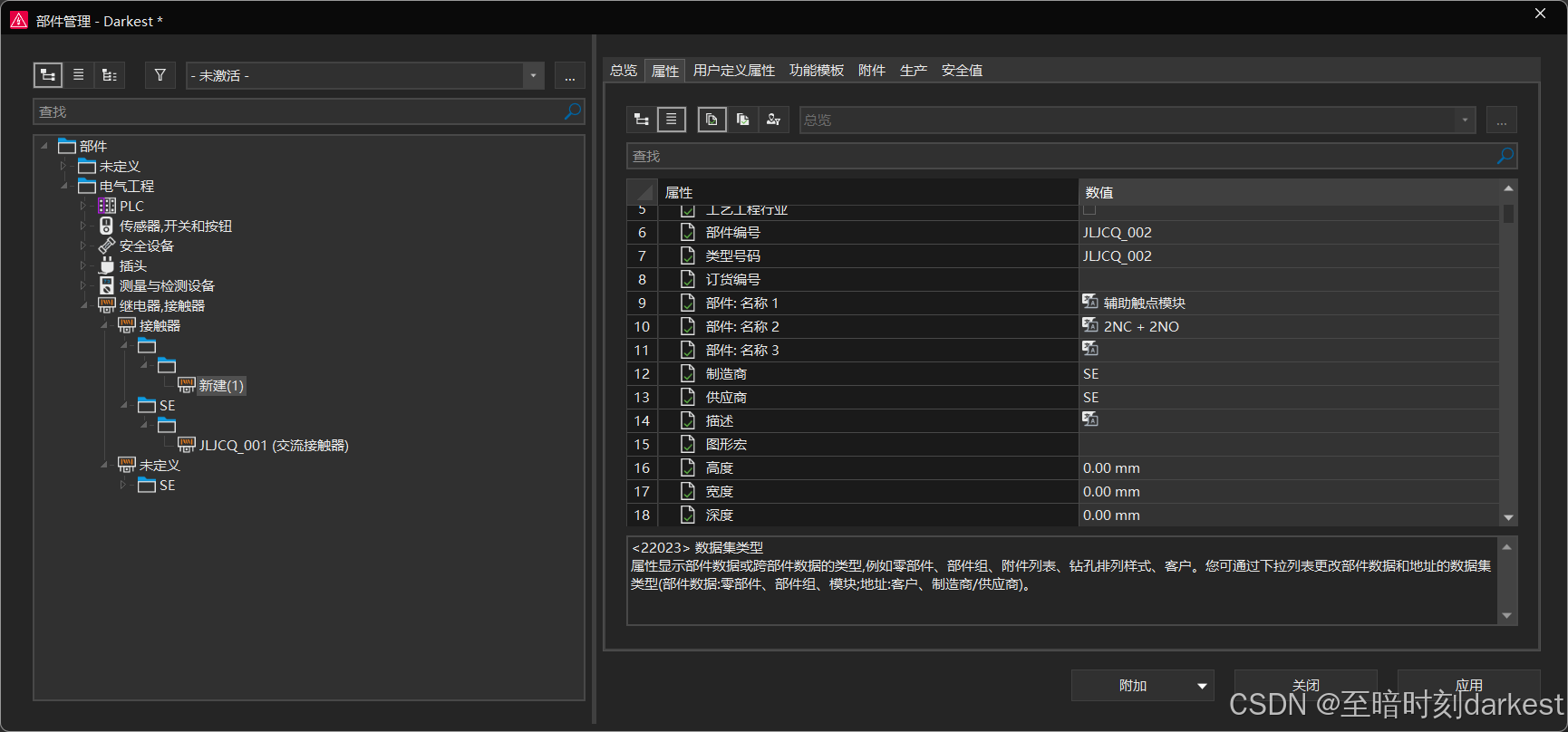

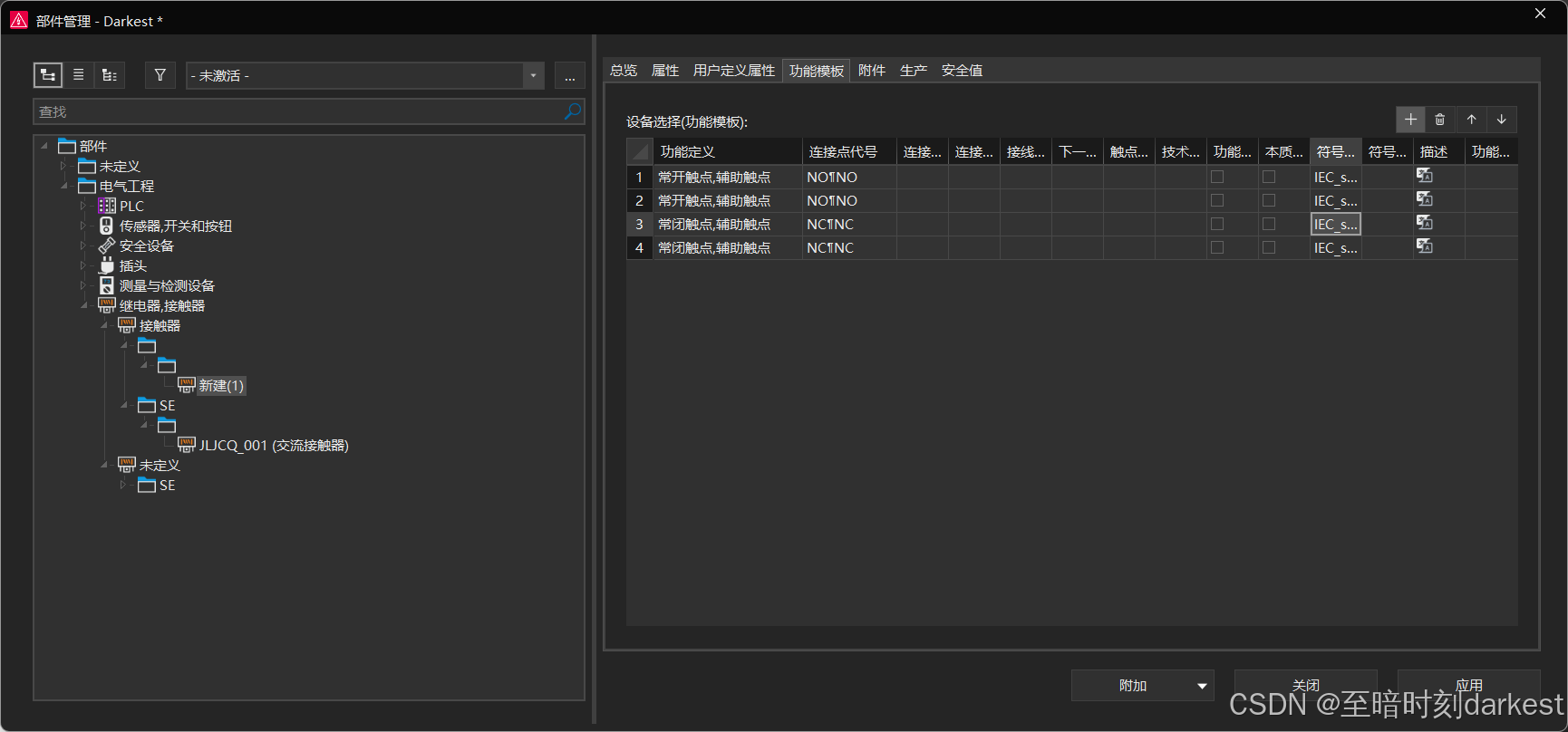

建立辅助模块

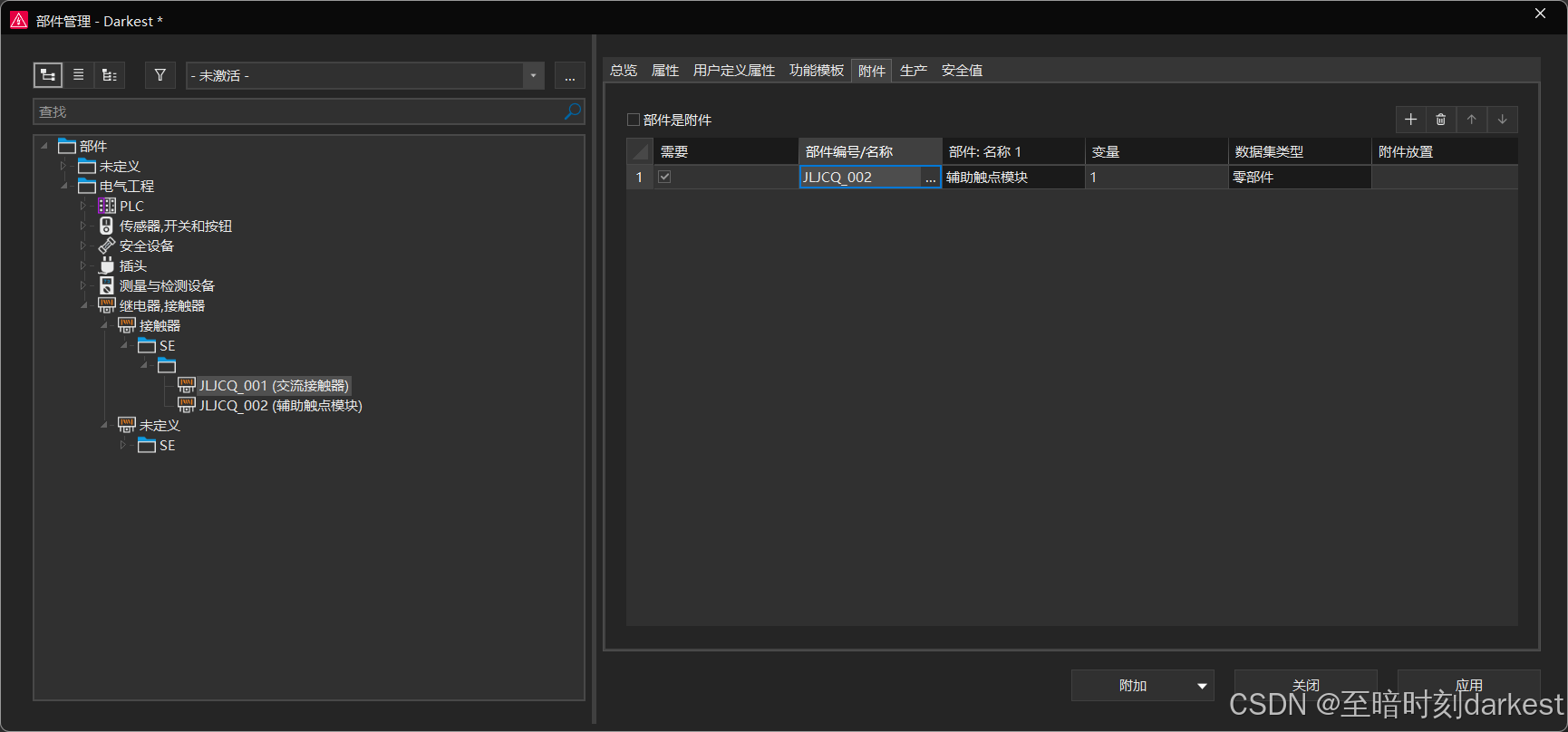

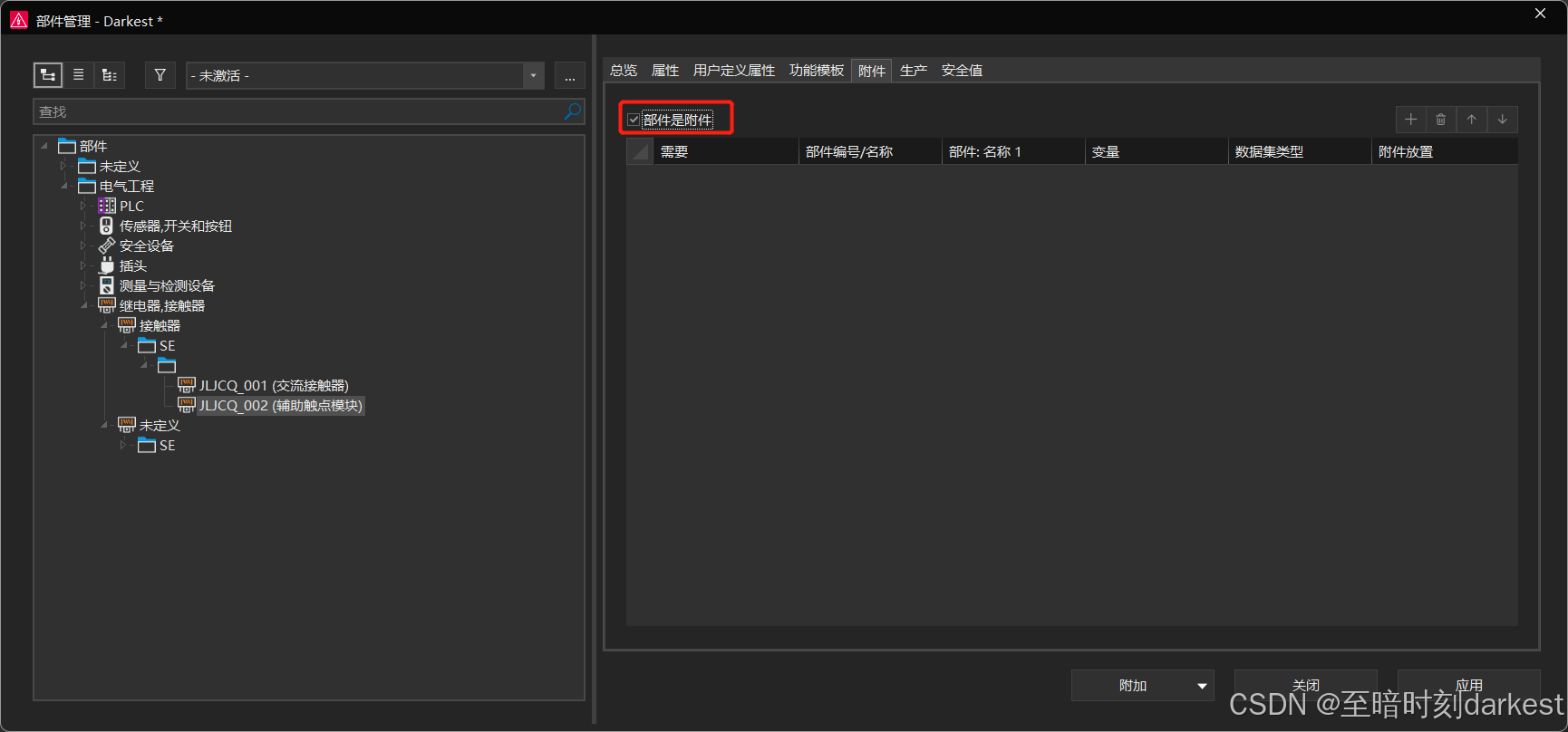

勾选附件

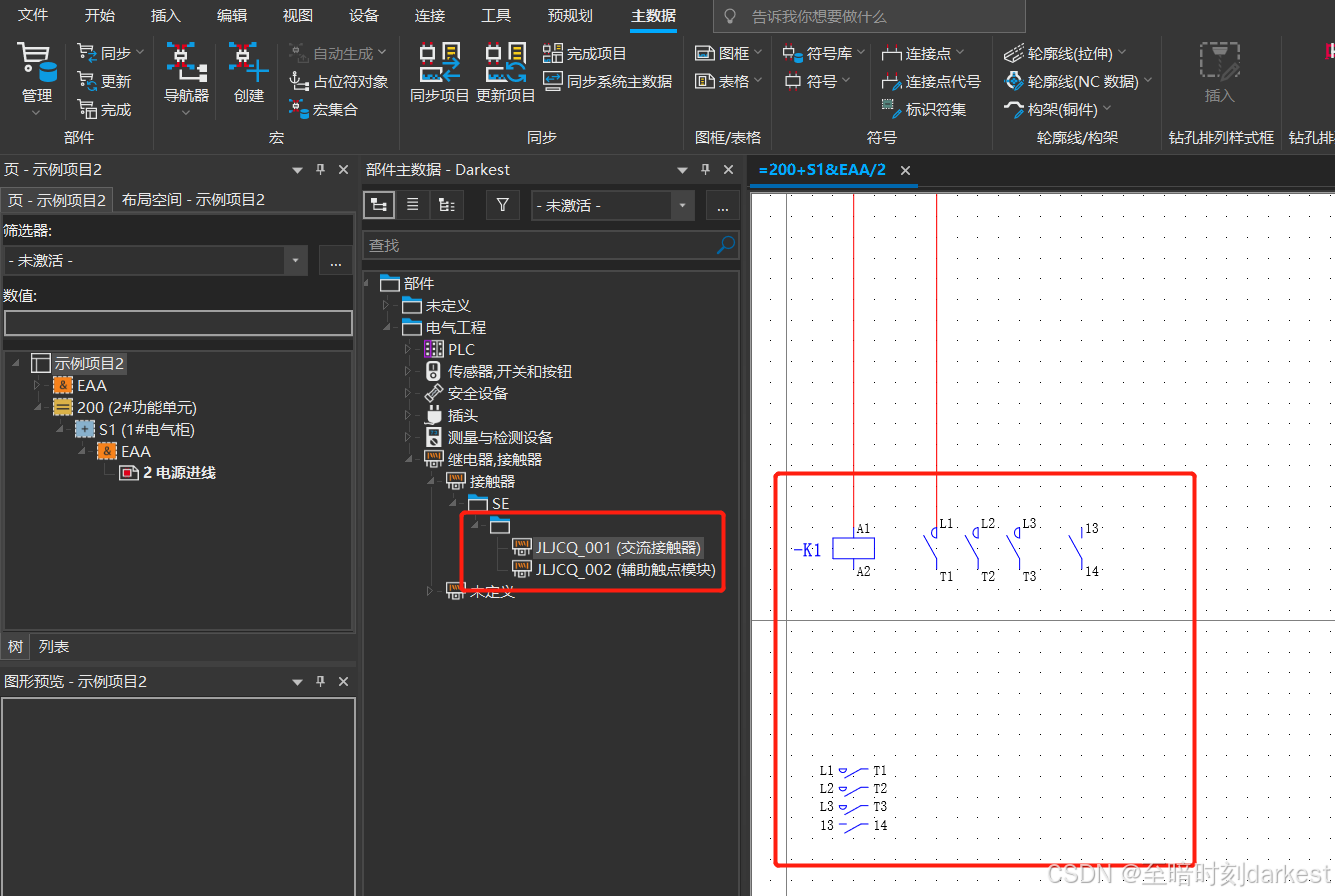

主触点关联辅助触点

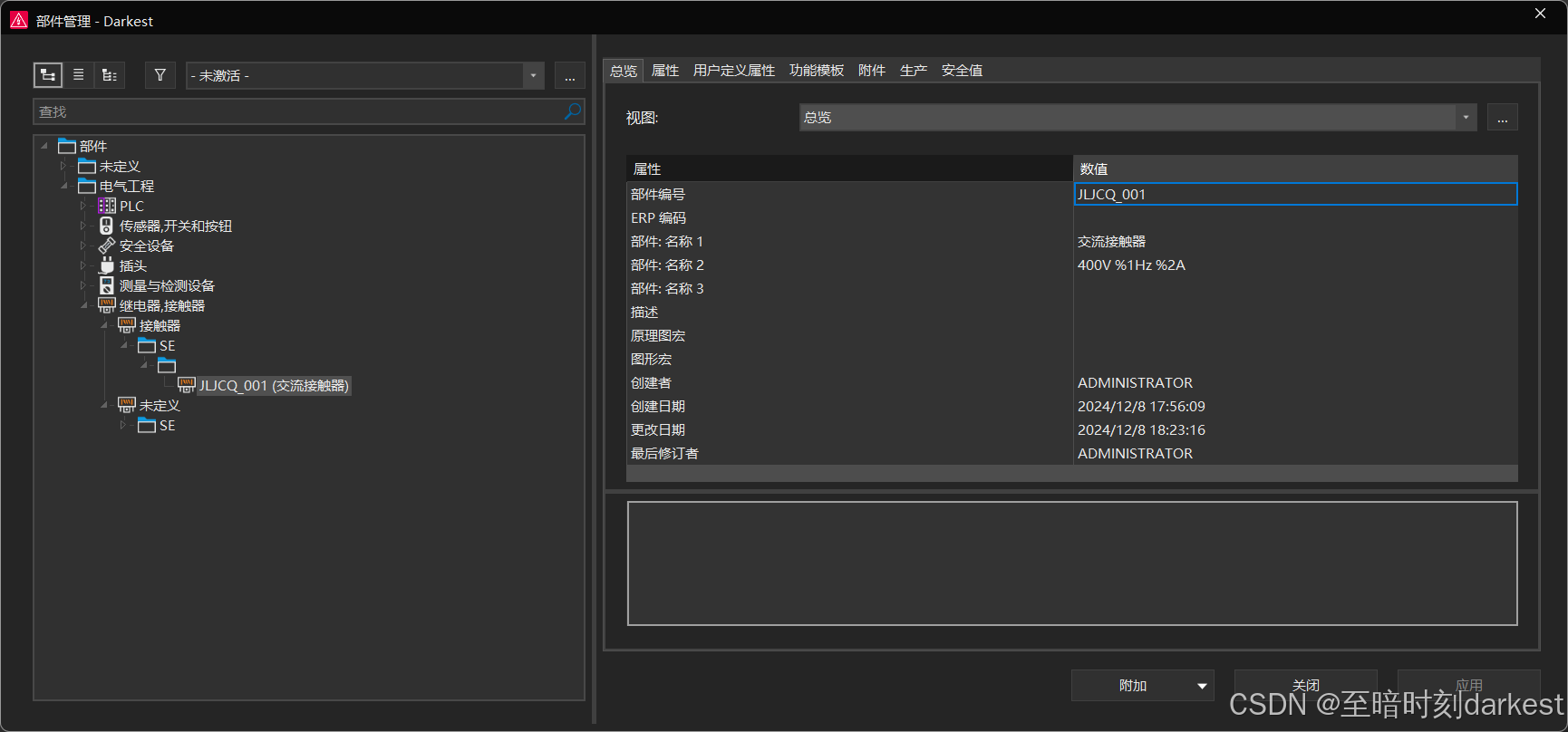

新建完成

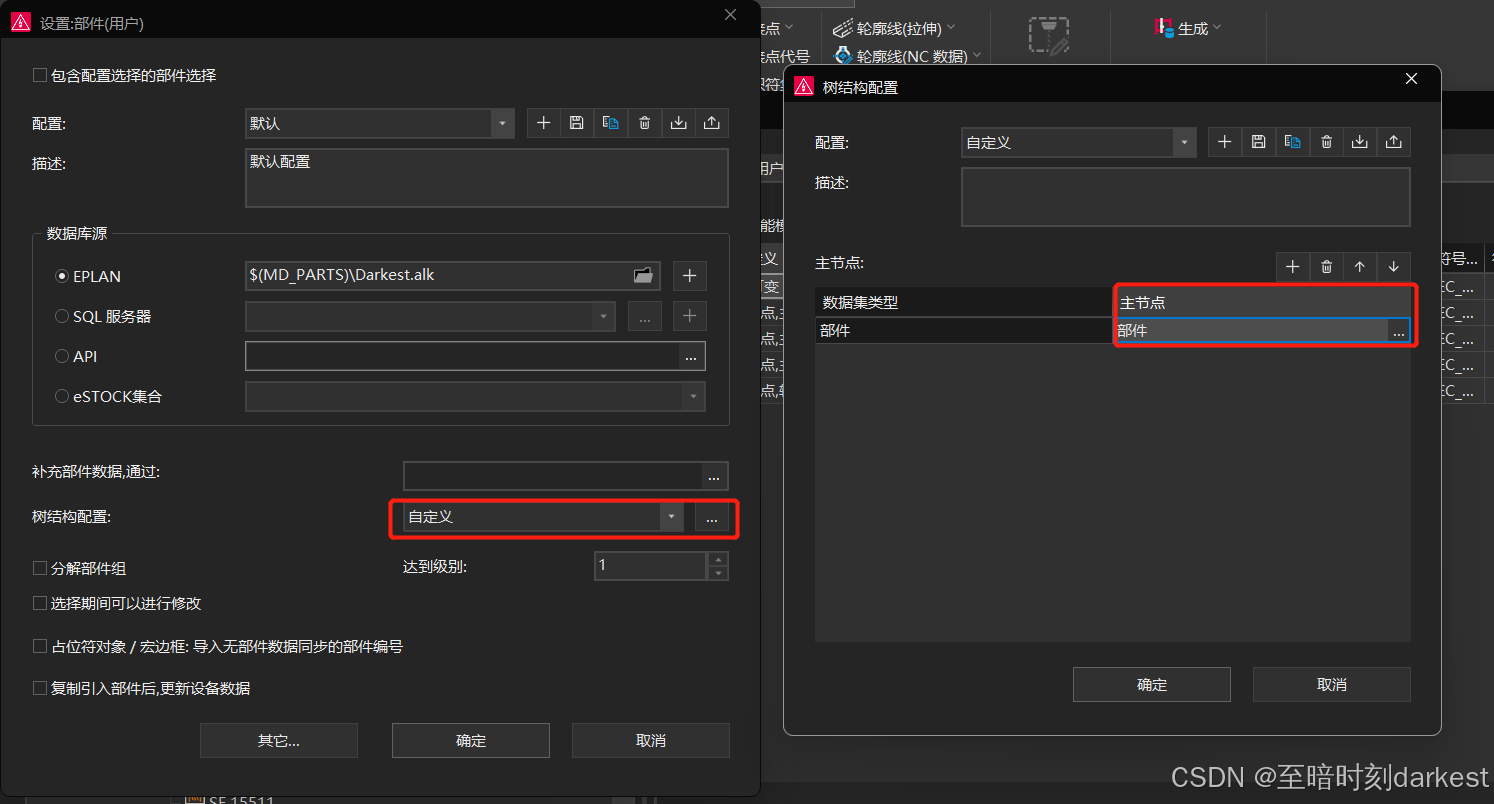

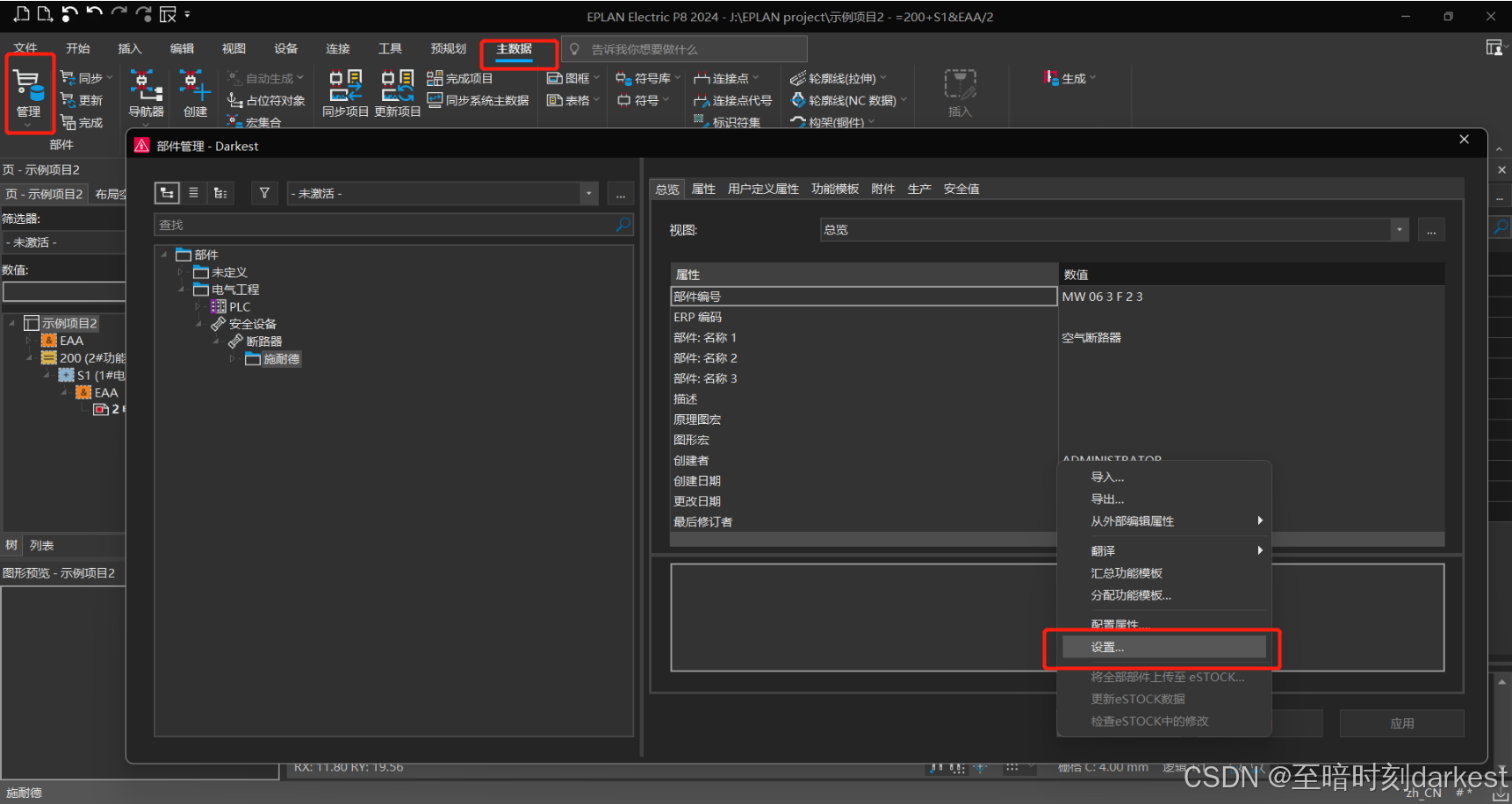

部件库管理

部件功能分类

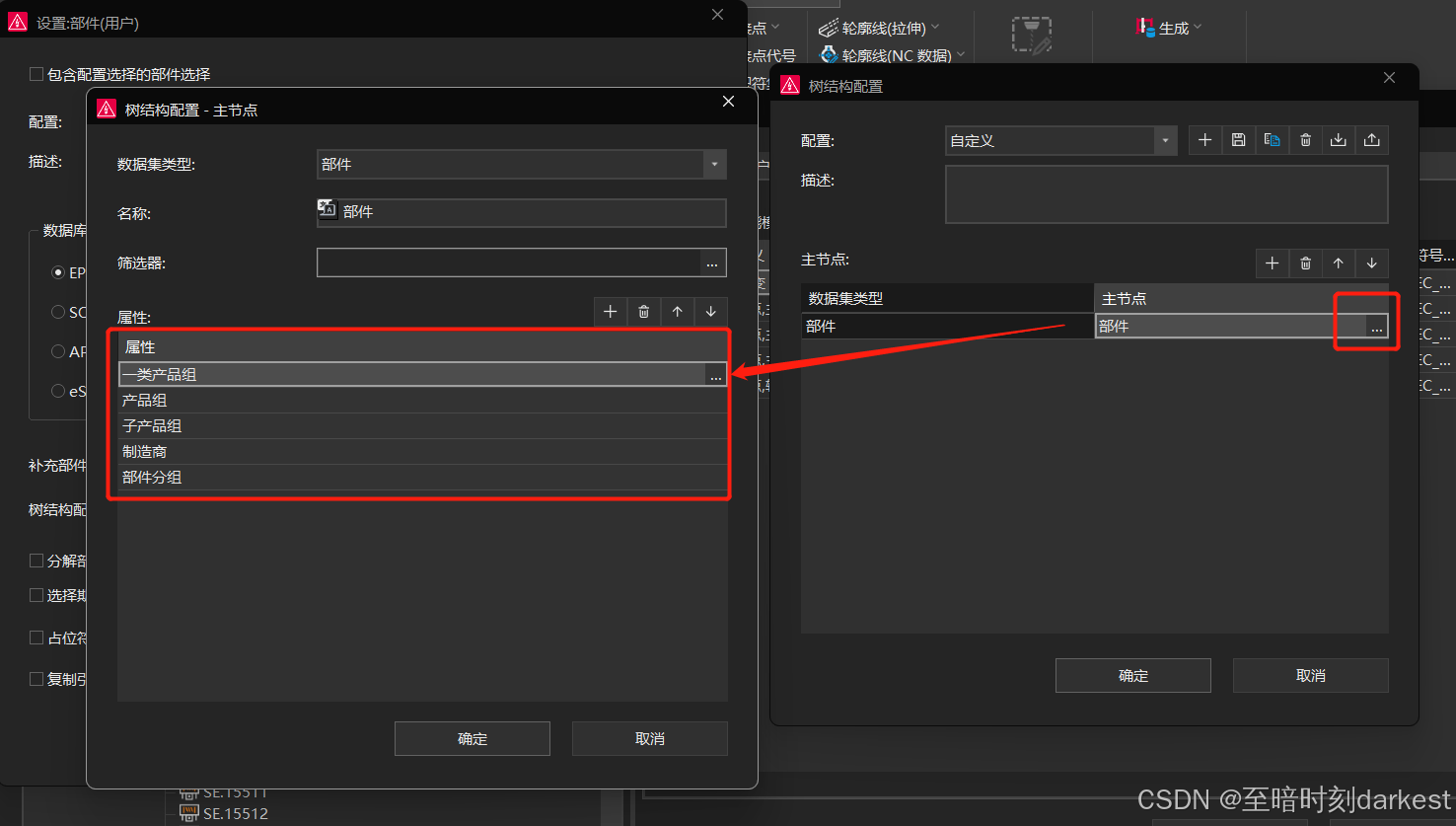

添加不同粒度分类

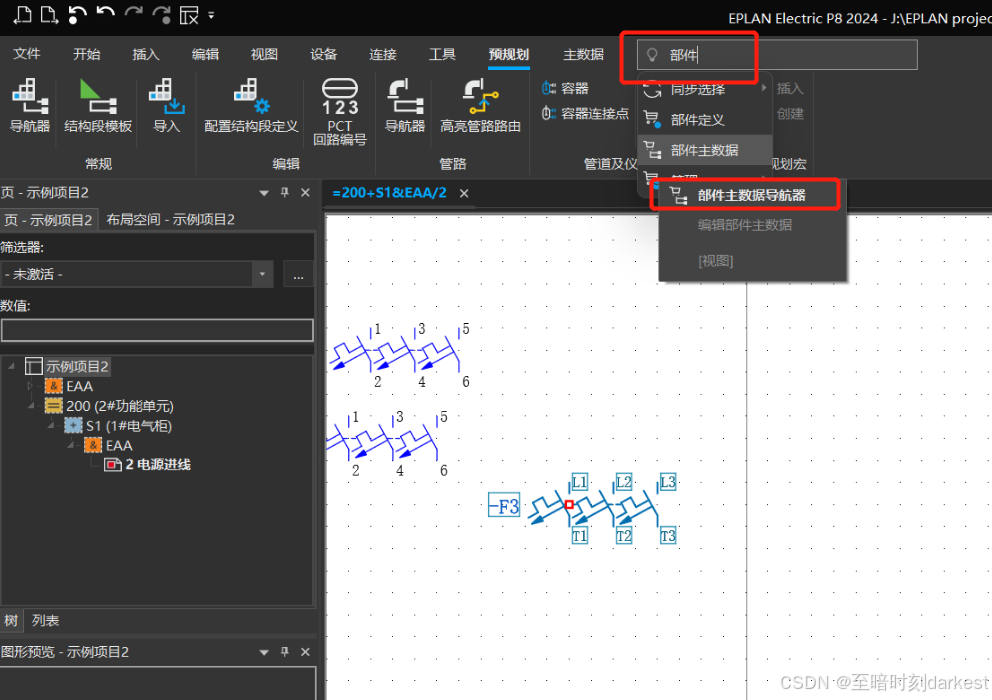

部件导航器

添加供应商

to do：这里不知道如何添加供应商、制造商，待完善

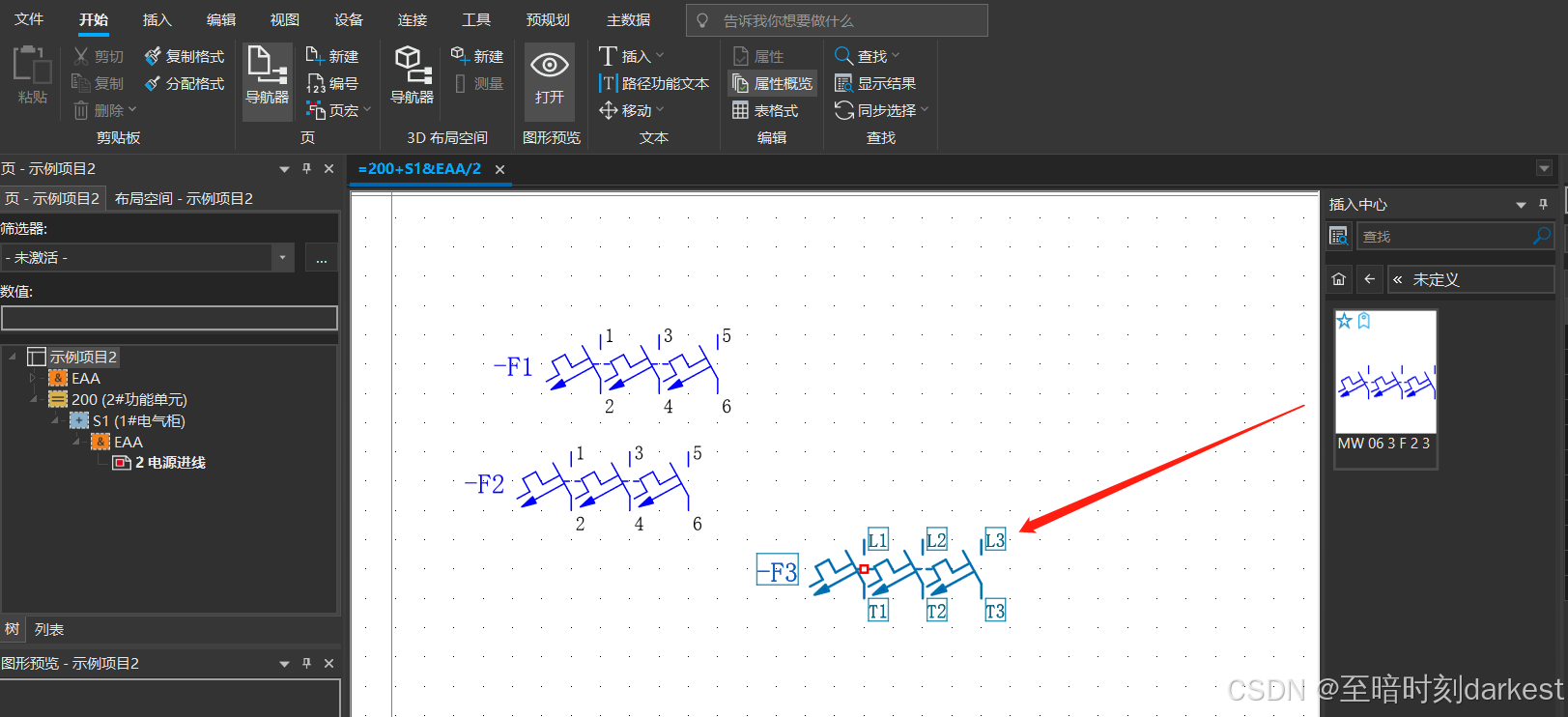

插入部件

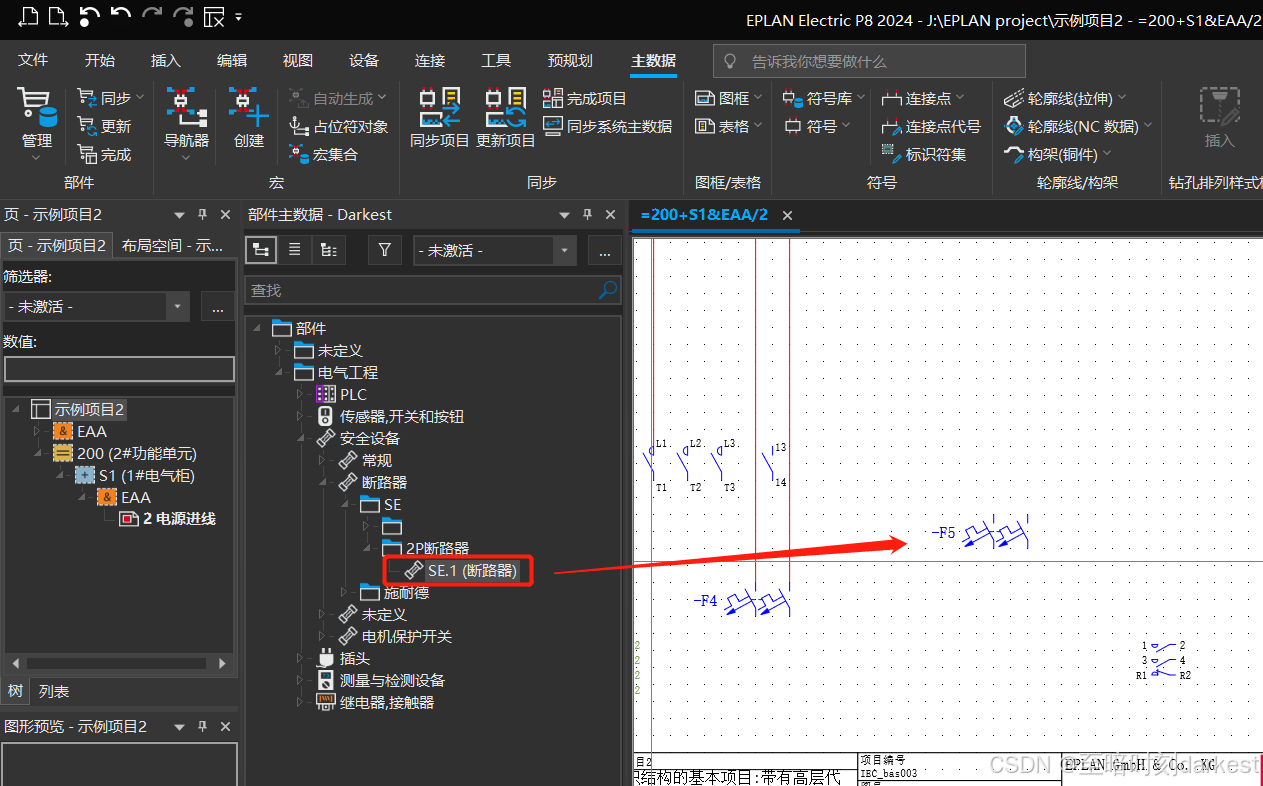

将部件拖入画布即可

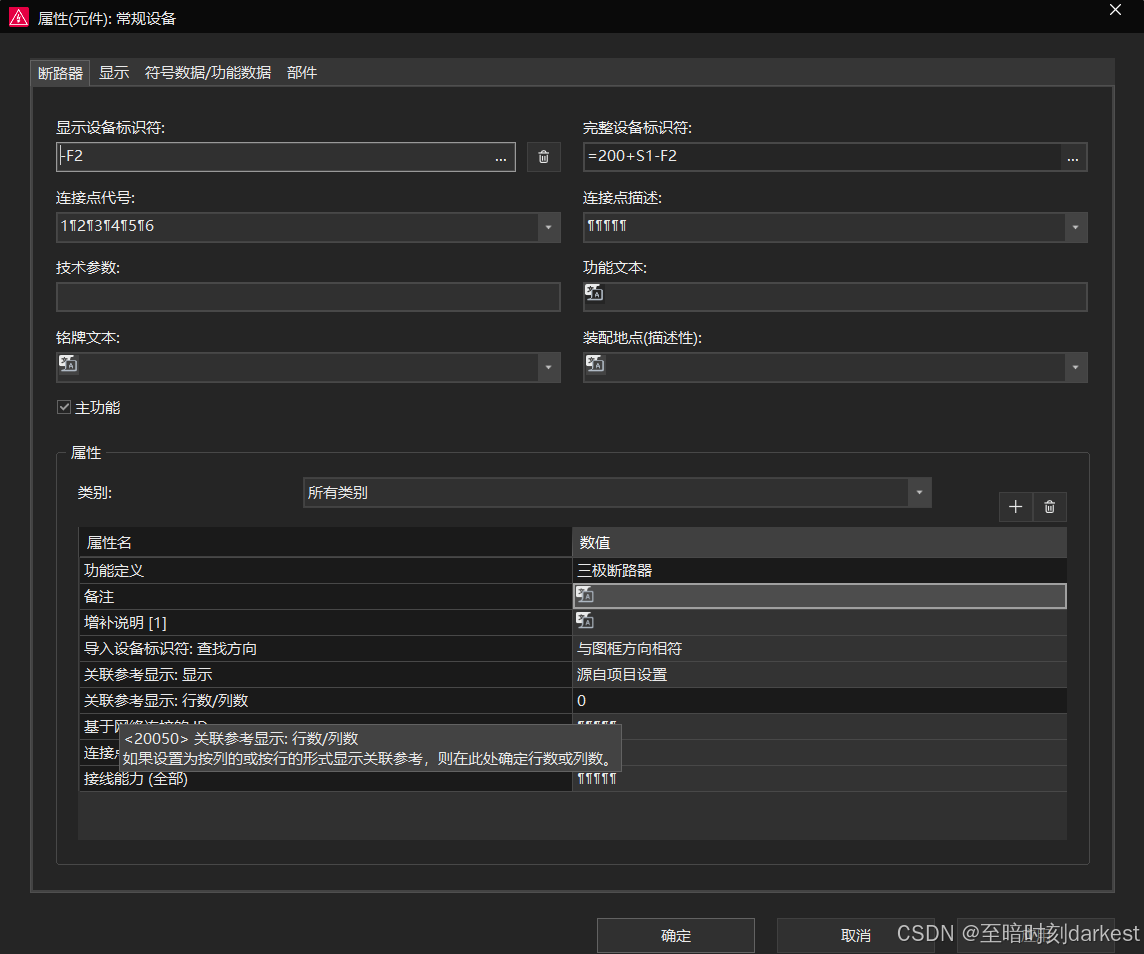

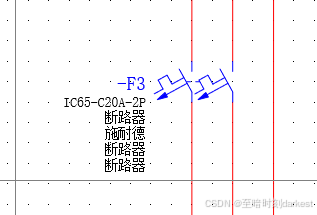

部件显示设置

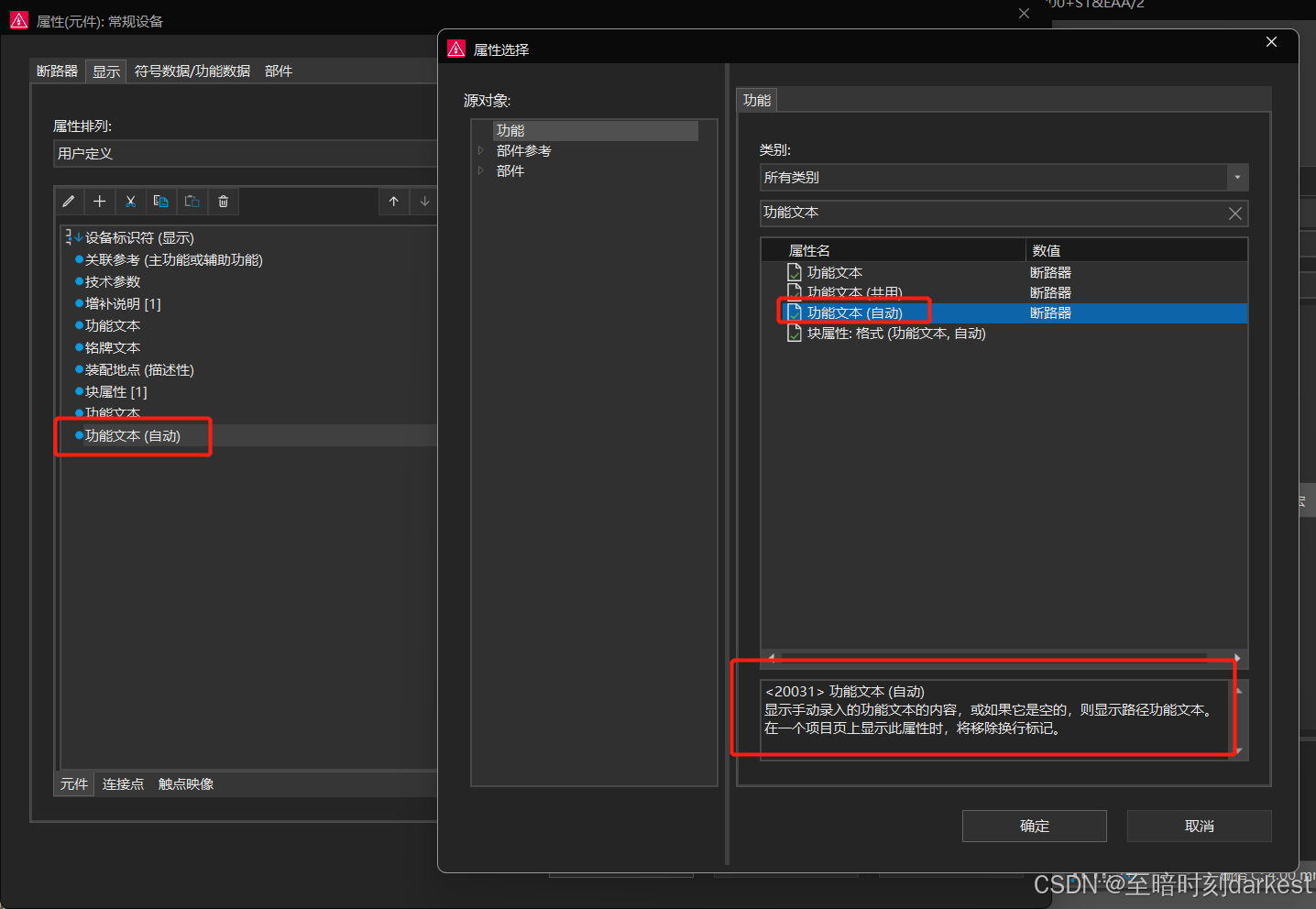

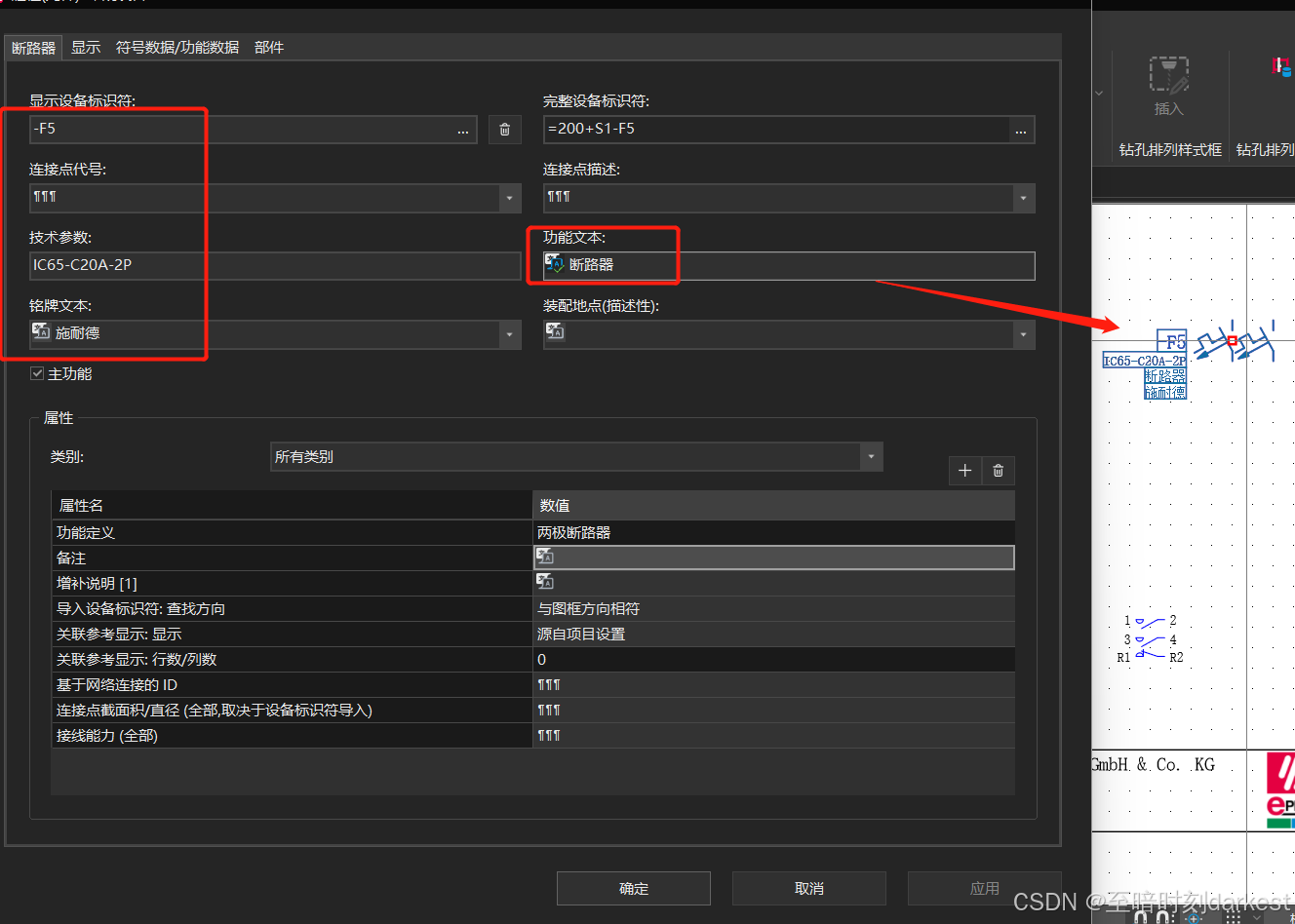

填写显示字段

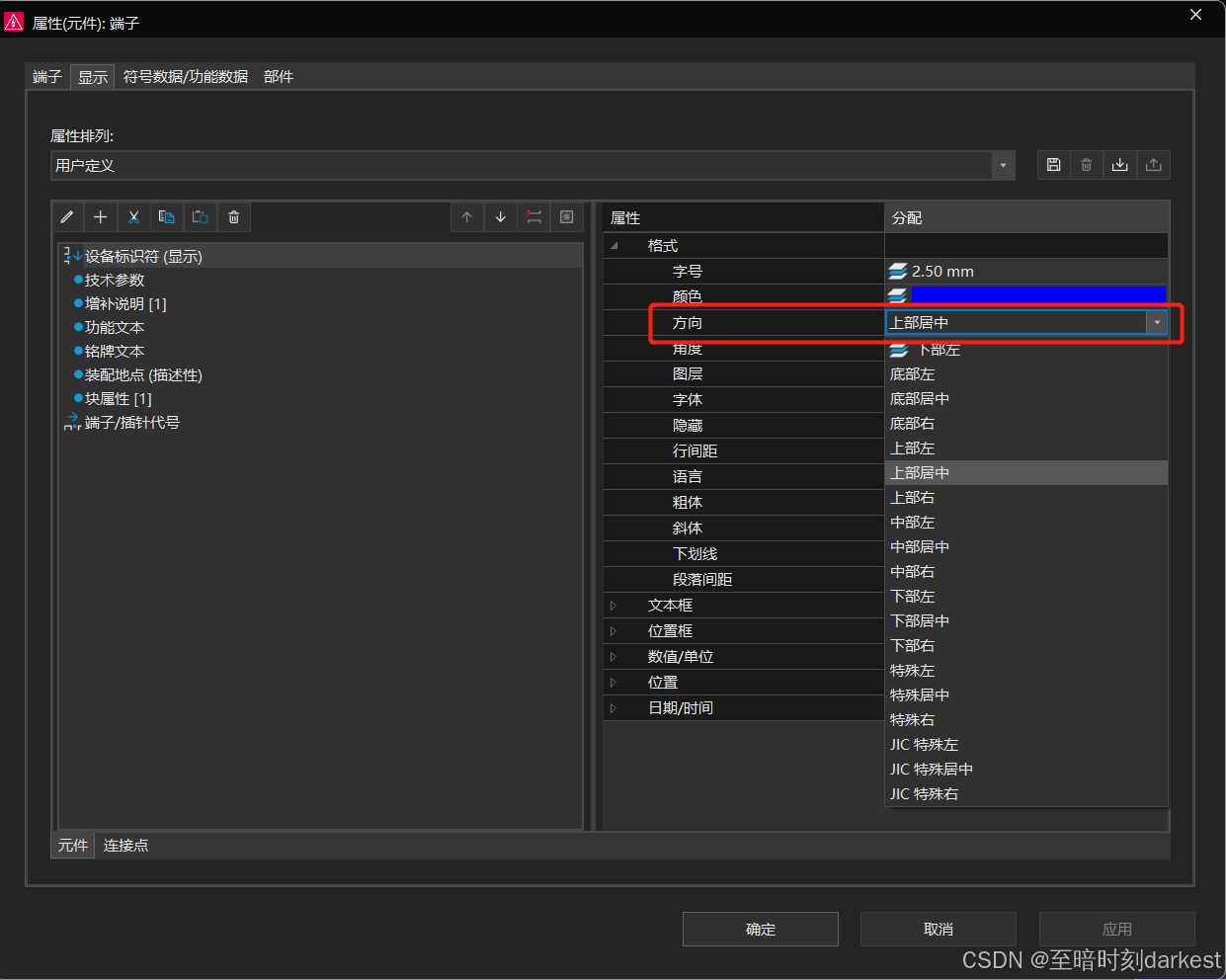

调整文字方向

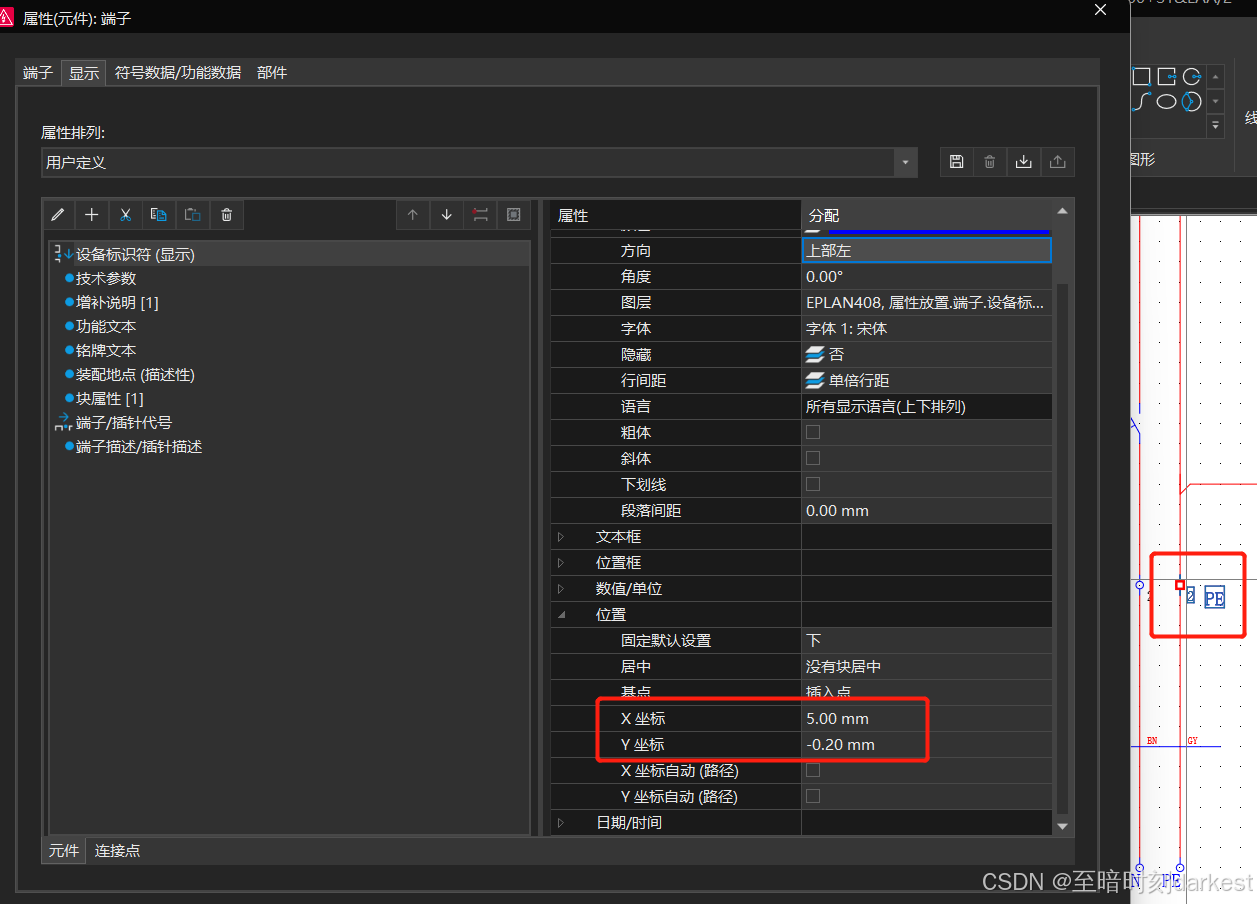

调整设备标识符位置

部件自动显示设置
