WMM-PS的U-APSD(5)

传统省电模式

传统省电模式接收数据过程如下图所示。每发送一个ps-poll才能得到一个data frame。影响了效率。

更有效的做法是：当从beacon的TIM帧中发现AP有缓存的包时，STA发送Null data power bit =0直接退出省电模式，这样AP再把缓存的包发给STA，避免了反复发ps-poll。

U-APSD信息协商

U-APSD全称Unscheduled Automatic Power Save Delivery，是802.11e引入的带有优先级的省电模式。主要针对是单播QoS-Data 和QoS-Null frame。

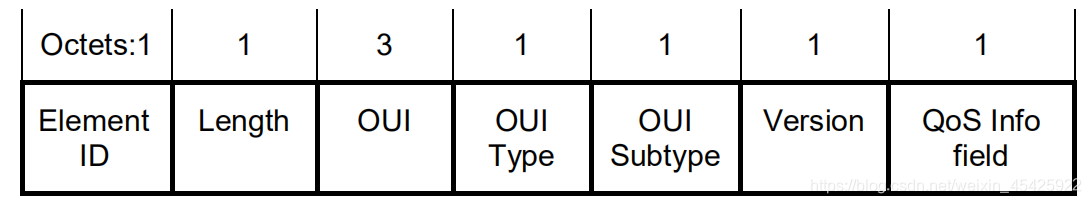

AP在Beacon，Probe response和Association respnse中会带WMM Information Element，其中QoS Info Field会被来声明自己支持U-APSD功能。

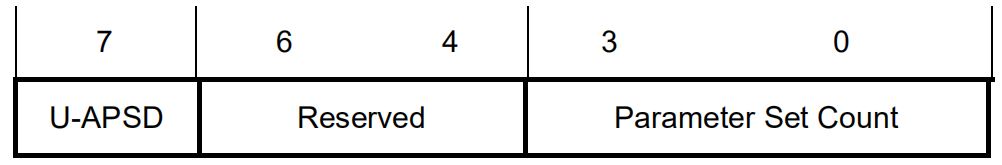

QoS Info field when sent from WMM AP

U-APSD: 为1时代表支持U-APSD功能。
Parameter Set Count: 可以初始化为任意值，通常为0，每当AC Parameter变化时，这个值会自加。

当STA连接AP时，在Assocication request中会带QoS Info field。这里会告诉AP，STA是否支持trigger-enabled和delivery-enabled，以及每个服务周期AP最多能给STA发多少个MSDU 和MMSDU。这为后面的U-APSD功能打下基础。

QoS Info field when sent from WMM STA

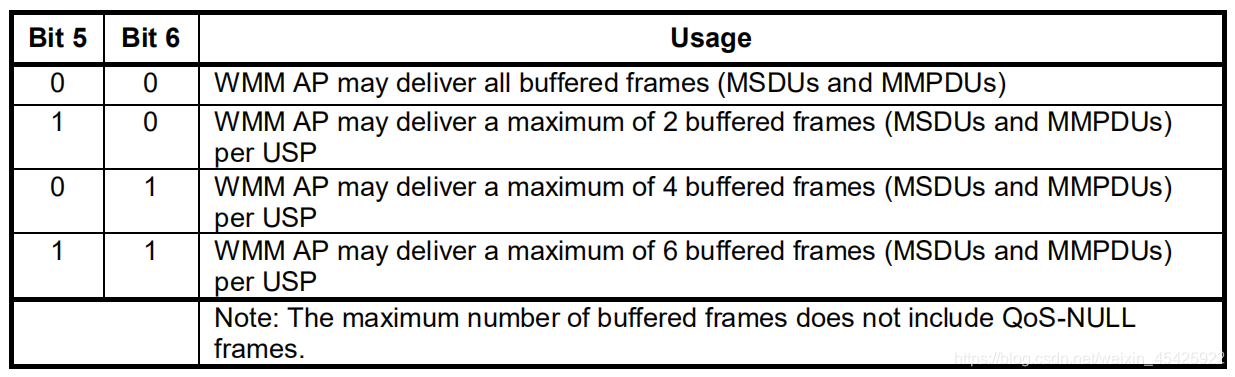

Max SP Length subfield： 一个服务周期中，AP可以发给STA 最多发送多少个MSDU 和MMSDU。如下表。

AC_XX U-APSD Flag： 1- 对应的AC trigger-enabled和delivery-enabled。 0- 对应的AC non trigger-enabled和 non delivery-enabled。

U-APSD省电流程

1. 当AP为STA缓存了包时，会在beacon帧的TIM中置位，通知STA，这个与传统省电模式一样。
2. STA发送Trigger Frame with power bit =0 开启一个服务周期。Trigger Frame可以是一个QoS的Data，也可以是QoS的NUll data。AP会根据QoS Control Field中的UP字段确定发送哪个AC的缓存包。当这个服务周期结束前，STA将一直处于Active状态，等待收包。STA收到AP缓存包时，检查QoS Control Field中的EOSP字段，为1代表当前服务周期结束。

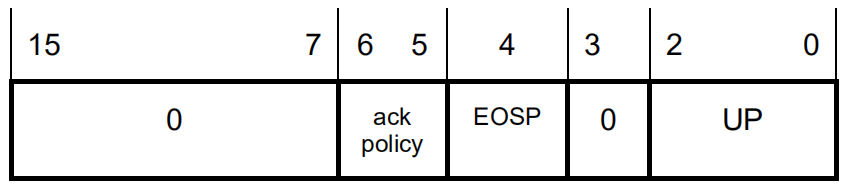

QoS Control Field

EOSP：End of Service Period，为1代表结束。
UP：是上层的优先级，0~7。通过802.1D映射到AC（BK/BE/VI/VO）。

3. AP根据UP得出STA请求的AC，然后将该AC的缓存包发给STA。AP至少要发一个包或是发 Max SP Length个包。

• 比如当AP发现STA请求的AC中没有任何包时，这时至少要发一个QoS Null data（more data bit=0 EOSP=1）。
• 当然也有可能本服务周期结束时，缓存的data还没有传完，这时最后一包的data会是more data bit=1, EOSP=1，等待STA后面再发Trigger Frame。
• AP可能遇到STA要求的AC没有trigger-enabled和delivery-enabled，这时也会发QoS Null data（more data bit=0 EOSP=1）。

最后用下图描述一次U-APSD的过程。
