PCI是Peripheral Component Interconnect(外设部件互连标准)的缩写，它曾经是个人电脑中使用最为广泛的接口，几乎所有的主板产品上都带有这种插槽。目前该总线已经逐渐被PCI Express总线所取代。

PCI即Peripheral Component Interconnect，中文意思是“外围器件互联”，是由PCISIG (PCI Special Interest Group)推出的一种局部并行总线标准。PCI总线是由ISA(Industy Standard Architecture)总线发展而来的，是一种同步的独立于处理器的32位或64位局部总线。从结构上看，PCI是在CPU的供应商和原来的系统总线之间插入的一级总线，具体由一个桥接电路实现对这一层的管理，并实现上下之间的接口以协调数据的传送。从1992年创立规范到如今，PCI总线已成为了计算机的一种标准总线，广泛用于当前高档微机、工作站，以及便携式微机。主要用于连接显示卡、网卡、声卡。

注：ISA并行总线有8位和16位两种模式，时钟频率为8MHz，工作频率为33MHz/66MHz。

PCI总线是一种树型结构，并且独立于CPU总线，可以和CPU总线并行操作。PCI总线上可以挂接PCI设备和PCI桥，PCI总线上只允许有一个PCI主设备（同一时刻），其他的均为PCI 从设备，而且读写操作只能在主从设备之间进行，从设备之间的数据交换需要通过主设备中转。

注：这并不意味着所有的读写操作都需要通过北桥中转，因为PCI总线上的主设备和从设备属性是可以变化的。比如Ethernet和SCSI需要传输数据，可以通过一种叫做Peer-to-Peer的方式来完成，此时Ethernet或者SCSI则作为主机，其它的设备则为从机。

在这里插入图片描述

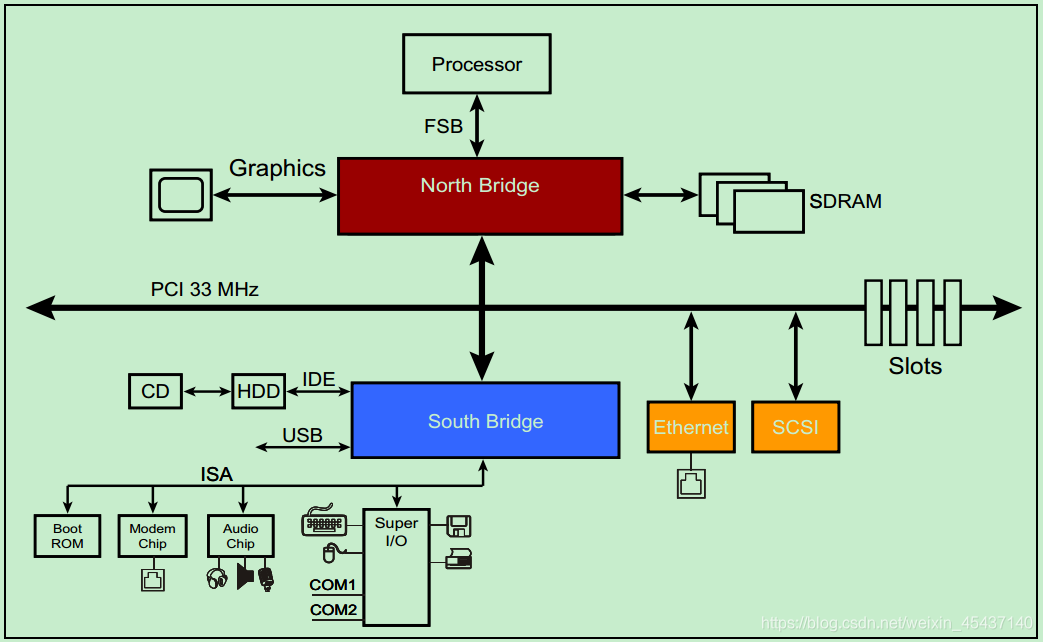

一个典型的33MHz的PCI总线系统如上图所示，处理器通过FSB与北桥相连接，北桥上挂载着Graphics（显卡）、SDRAM（内存）和PCI总线。PCI总线上挂载着南桥、Ethernet（以太网）、SCSI总线（一种老式的小型机总线）和若干个PCI插槽。CD和HDD（硬盘）则通过IDE连接至南桥，音频设备以及打印机、鼠标和键盘等也连接至南桥，此外南桥还提供若干的USB接口。

PCI总线是一种地址和数据复用的总线，即地址和数据占用同一组信号线AD。PCI总线的所有信号都与时钟信号同步，及所有的信号的变化都发生在时钟的上升沿，或者在时钟上升沿进行采样。

如下图所示，除了时钟信号CLK和数据地址复用信号AD之外，PCI总线至少还应包括FRAME#（用于表示一次数据传输的起始）、C/BE#（Command/Byte Enable）、IRDY#（Initiator Ready for data）、TRDY#（Target ready）、DESEL#（Device Selec，片选信号，用于选择PCI设备）和GNT#（Grant）信号等。

注：信号名后面的#表示该信号低电平有效。

下面来介绍一个简单的例子，主机接收来自特定从机的数据。

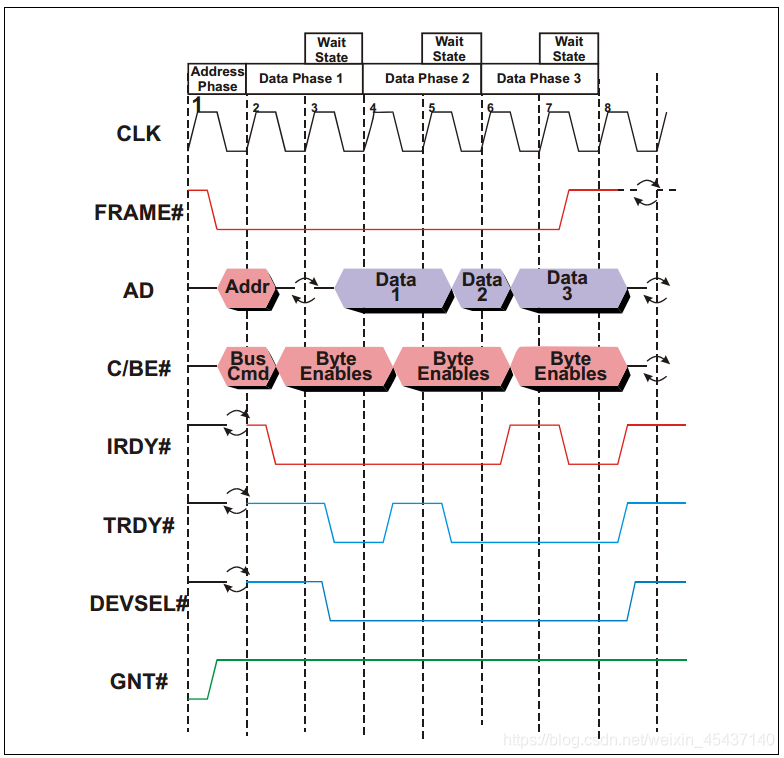

在这里插入图片描述
如上图所示：

1、在第一个时钟上升沿，FRAME#和IRDY#都为inactive，表明总线当前处于空闲状态。与此同时，某个设备的GNT#信号处于active，表明总线总裁器已经选定当前设备为下一个initiator（可以理解为主机）。

2、在第二个时钟上升沿，FRAME#被initiator拉低，表明新的事务（Transaction）已经开始。与此同时，地址和命令被依次发送到AD上，总线上面的所有其他设备（从机）都会锁存这些信息，并检查地址和命令是否与自己匹配。

3、在第三个时钟上升沿，IRDY#处于active状态，表明主机准备就绪，可以接收数据了。AD信号上的旋转的箭头表示AD信号目前处于三态状态（处于输出和输入的转换状态），即Turn‐around cycle。需要注意的是，此时的TRDY#应当处于inactive状态，以保证Turn‐around cycle顺利进行。

4、在第四个时钟上升沿，PCI总线上的某个从机确认身份，并依次将DEVSEL#信号和TRDY#拉低，并将相应的数据输出到AD上。此时，FRAME#信号为active状态，表明这并不是最后一个数据。

5、在第五个时钟上升沿，TRDY#处于inactive状态，表明从机尚未就绪，因此所有的操作暂缓一个时钟周期（或者说插入了一个Wait State）。PCI总线最多允许8个这样的Wait State。

6、在第六个时钟上升沿，从机向主机发送第二个数据。此时，FRAME#信号依旧为active状态，表明这并不是最后一个数据。

7、在第七个时钟上升沿，IRDY#处于inactive状态，表明主机尚未就绪，再次插入一个Wait State。但是此时从机依旧可以向AD上发送数据。

8、在第八个时钟上升沿，AD上的第三个数据被发送至主机，由于此时FRAME#信号被拉高，即inactive，表明这是本次事务（Transaction）的最后一个数据。此后，所有的控制信号均被拉高，处于inactive状态，AD、FRAME#和C/BE#处于三态状态。

PCI Spec规定了每个PCI总线上最多可以连接多达32个PCI设备，但是实际上却远远达不到32个，33MHz的32位PCI总线一般只能连接10到12个负载。

注：如果使用插槽连接，则一个连接算两个PCI设备，插槽和PCI卡分别算作一个PCI设备。也就是说一个33MHz的PCI总线最多只能连接4到5个插槽即PCI卡。
