网络精通-OSPF的七类LSA

377、LSA，链路状态宣告，LSA是包含在LSU（链路状态更新）中的；

实验topo:

378、一类的LSA：router LSA，每一个路由器都可以发送，仅仅在自己的Area 中发送，宣告自身的信息（"自报家门"）；

查看链路状态数据库：

dis ospf lsdb

查看链路状态数据库的明细信息：

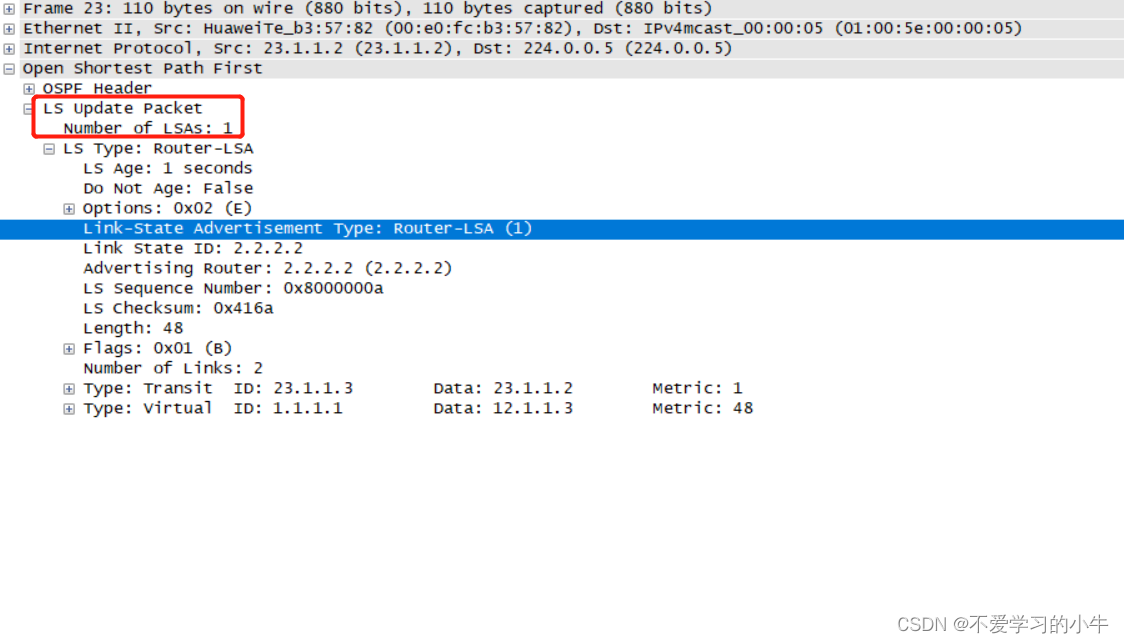

dis ospf lsdb router

379、二类LSA：Network LSA：只有DR可以发出，仅在自己的Area 可以发送，通告DR的身份和位置；

tips：Area内的每一个路由器都会收到一个 NetWork LSA，告诉Area中的每一个路由器，DR是谁，以及DR在什么位置；

380、三类的LSA：summary LSA,只能由ABR(Area 间路由器)发出，可以穿越整个OSPF自制系统（中间需要各个ABR中转），将不同的区域间的OSPF路由信息互相传递；

dis ospf lsdb;

dis ospf lsdb summary;

tips：相同区域的路由器将自己的路由信息传给ABR，之后再由ABR传输给邻居路由器；

381、四类的 LSA，asbr lsa:只能由ABR发送，发送范围为整个的ospf自制系统吗，通告ASBR（自制系统边界路由器）的身份信息；

tips:如果一个自制系统内的路由器需要与其他的自制系统内的路由器通信，那么就需要将路由信息发送给ASBR，由ASBR转发给其他的自制系统；

tips:例如：topo中的OSPF要与RIP建立连接，就需要自制系统边界路由器(ASBR)转发路由信息，所以需要将自制系统边界路由器宣告到整个ospf网络中，但是宣告ASBR的路由器是与ASBR相邻的ABR，由ABR 将ASBR的身份信息宣告到整个网络中；

tips：自制系统内的每一个路由器都会受到一个ASBR的报文，宣告ASBR的路由信息；

查看ASBR的链路数据库；

382、五类的LSA ，External LSA：由ASBR发出，发送范围：整个的OSPF自制系统，在SOPF自制系统中通告其他的自制系统的路由信息；



tips：ospf自制系统中的每一个路由器都会收到一份External 宣告；

383、七类的LSA，nssa lsa ,由位于nssa 的SABR产生，发送范围仅仅是nssa区域，传至abr时候，会转换成为5类的lsa继续发送；

作用：将nssa 区域之后的其他的自制系统的路由引入到OSPF自制系统；
