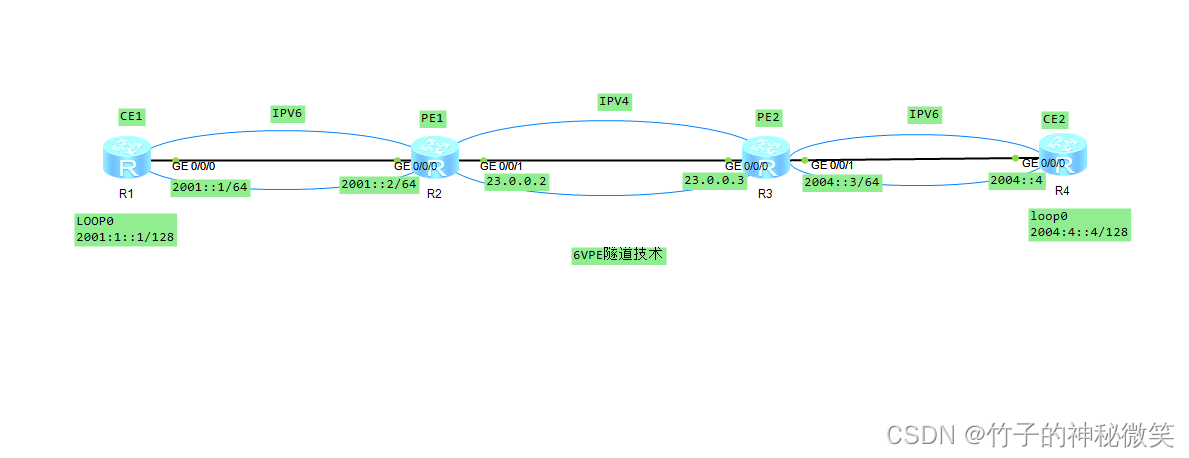

6VPE隧道实例



6VPE介绍

一种运营商利用原有的IPV4网络通过MPLS-BGP实现IPV6站点之间互通的技术,通过VPN实例将各个站点逻辑隔离,达到多站点互通的目的。

配置思路

1、PE设备公网上接口,底层IGP选择ISIS,公网接口下开启MPLS与MPLS LDP;

2、PE与CE接口通过VPN实例绑定,实例中起IPV6支持;

3、PE之间起IPV6 VPNV6邻居,传递VPNV6路由;

4、PE上BGP IPV6 VPN实例中引入去往本端CE环回口路由。

配置

1、PE设备公网上接口,底层IGP选择ISIS,公网接口下开启MPLS与MPLS LDP

PE1上(配置略过):

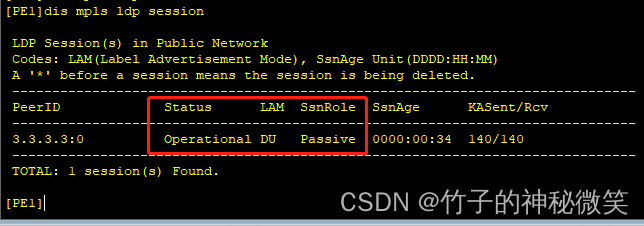

查看MPLS LDP 会话状态:

dis mpls ldp session

2、PE与CE接口通过VPN实例绑定,实例中起IPV6支持

PE1上:

ipv6

ip vpn-instance VPNA
 ipv6-family                   //起ipv6簇
  route-distinguisher 1:2
  vpn-target 100:100 export-extcommunity
  vpn-target 100:100 import-extcommunity

interface GigabitEthernet0/0/0
 ip binding vpn-instance VPNA
 ipv6 enable
 ipv6 address 2001::2/64

PE2上:

ipv6

ip vpn-instance VPNB
 ipv6-family
  route-distinguisher 3:4
  vpn-target 100:100 export-extcommunity
  vpn-target 100:100 import-extcommunity

interface GigabitEthernet0/0/1
 ip binding vpn-instance VPNB
 ipv6 enable
 ipv6 address 2004::3/64

3、PE之间起IPV6 VPNV6邻居,传递VPNV6路由

PE1上:

bgp 100
 peer 3.3.3.3 as-number 100
 peer 3.3.3.3 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  undo peer 3.3.3.3 enable
 #
 ipv6-family vpnv6
  policy vpn-target
  peer 3.3.3.3 enable

PE2上:

bgp 100
 peer 2.2.2.2 as-number 100
 peer 2.2.2.2 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  undo peer 2.2.2.2 enable
 #
 ipv6-family vpnv6
  policy vpn-target
  peer 2.2.2.2 enable

查看BGP VPNV6对等体状态:

 4、PE上BGP IPV6 VPN实例中引入去往本端CE环回口路由

PE1上:

ipv6 route-static vpn-instance VPNA 2001:1::1 128 2001::1

bgp 100
 #
 ipv6-family vpn-instance VPNA          //IPV6实例下引入路由
  import-route static

PE2上:

ipv6 route-static vpn-instance VPNB 2004:4::4 128 2004::4

bgp 100
 #
 ipv6-family vpn-instance VPNB          //IPV6实例下引入路由
  import-route static

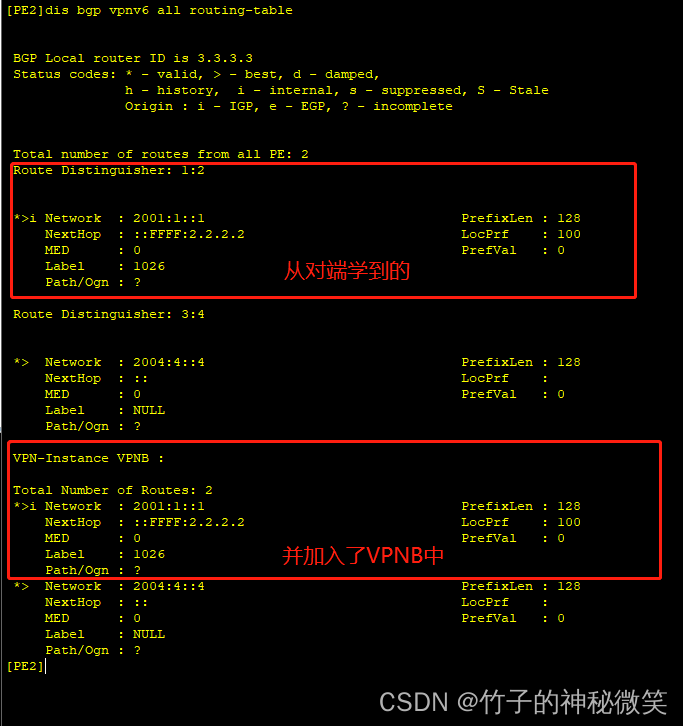

此时可在PE2设备上看是否学到对端IBGP发来的路由,PE1略过

dis bgp vpnv6 all routing-table



最后在CE设备上给出口路由

CE1上:

ipv6 route-static :: 0 2001::2        //CE1上给条出口路由

CE2上:

ipv6 route-static :: 0 2004::3       //CE2上给条出口路由

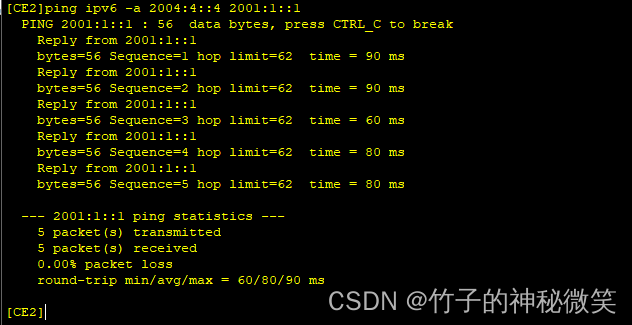

CE2上测试:

ping ipv6 -a 2004:4::4 2001:1::1
