6PE和6VPE

一：6PE

可以利用现有IPv4网络为用户提供IPv6服务来连接网络中的IPv6孤岛

6PE是一种在目前的IPv4网络中利用MPLS隧道技术为不同地区的被分割的IPv6网络提供连通服务的解决方案，它是在ISP的PE上实现IPv4/IPv6双协议栈，利用MP-BGP为其分配的标签标识IPv6路由，从而通过PE之间的IPv4隧道实现IPv6孤岛之间的互通。

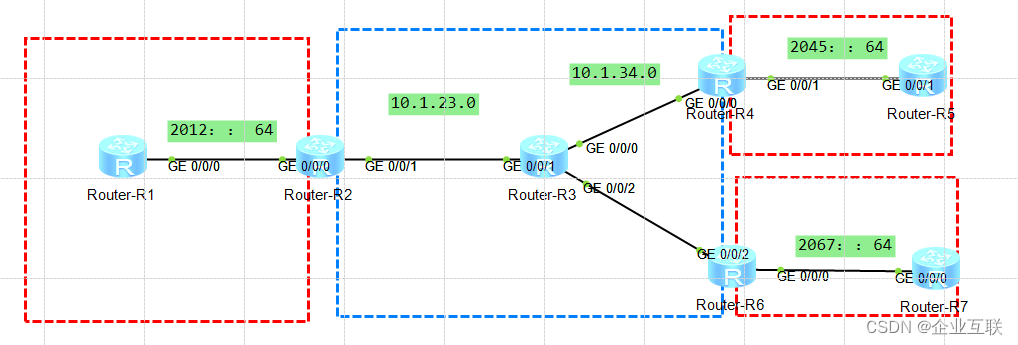

 首先实现IPV4的互通和IPV6孤岛的配置

然后配置MPLS和LDP标签在ISP中

配置BGP，并使能使用标记转发路由，引入静态和直连

R2：bgp 100
 peer 10.1.4.4 as-number 100
 peer 10.1.4.4 connect-interface LoopBack0
 ipv6-family unicast
  undo synchronization
  import-route direct
  import-route static
  peer 10.1.4.4 enable
  peer 10.1.4.4 label-route-capability

ipv6 route-static 2011::11 128 2012::1

R4:bgp 100
 peer 10.1.2.2 as-number 100
 peer 10.1.2.2 connect-interface LoopBack0

 ipv6-family unicast
  undo synchronization
  import-route direct
  import-route static
  peer 10.1.2.2 enable
  peer 10.1.2.2 label-route-capability

ipv6 route-static 2055::55 128 2045::5

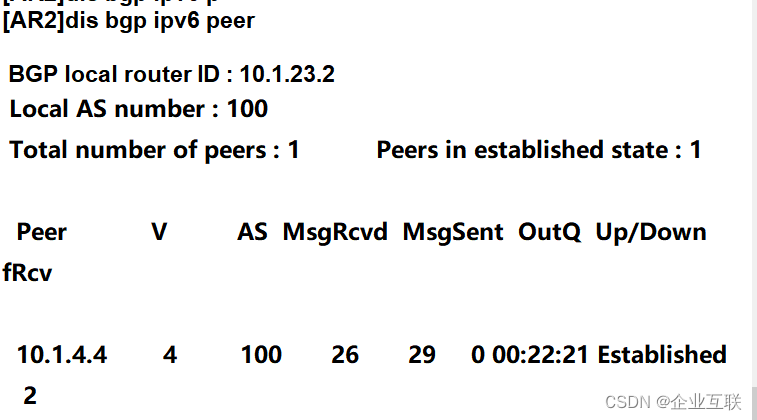

查看BGP邻居和路由

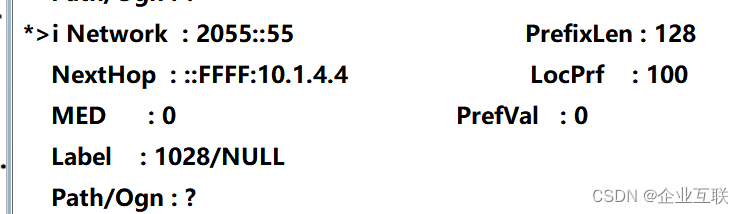

已经有了路由和标签 BGP标签为1028

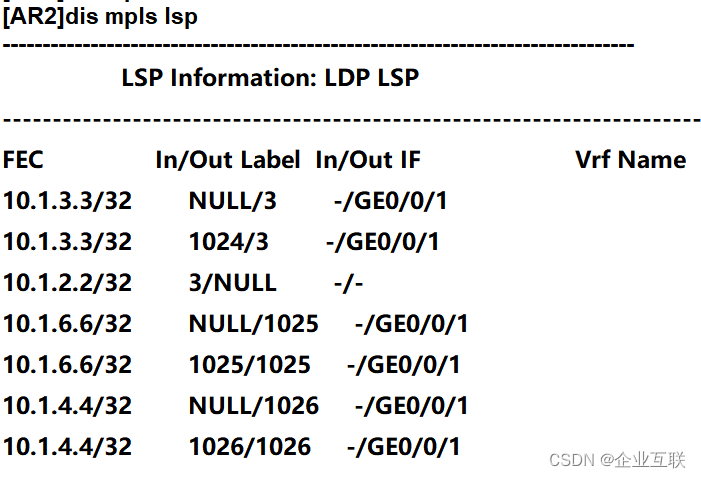

查看MPLS LDP标签

为1026

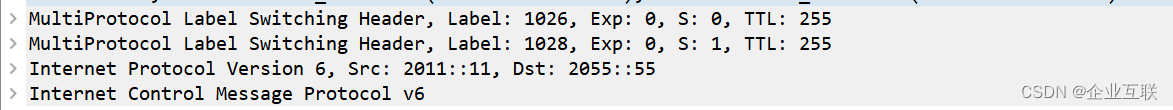

孤岛配置静态IPV6路由查看包

 外层BGP内层MPLS LDP

 6VPE：

6PE技术本质上相当于将所有通过6PE连接的IPv6业务都放在一个VPN内，无法做逻辑隔离，因此只能用于开放的、无保护的IPv6网络互联，如果需对所连接的IPv6业务做逻辑隔离，即实现IPv6 VPN，则需要借助于6VPE（IPv6 VPN Provider Edge， IPv6 VPN供应商边缘路由器）技术。 6VPE技术是基于BGP/MPLS IPv6 VPN的扩展技术，在IPv4 MPLS骨干网上承载IPv6的VPN业务。6PE无法隔离

在原有实验基础上进行

R2：bgp 100
 peer 10.1.4.4 as-number 100
 peer 10.1.4.4 connect-interface LoopBack0
 ipv6-family vpnv6 配置VPNv6和实例
  policy vpn-target
  peer 10.1.4.4 enable
 #
 ipv6-family vpn-instance 1
  import-route static

ip vpn-instance 1 注意是IPV6
 ipv6-family
  route-distinguisher 100:1
  vpn-target 100:1 export-extcommunity
  vpn-target 100:1 import-extcommunity

 ipv6 route-static vpn-instance 1 2011::11 128 2012::1

配置静态

R4：bgp 100
 peer 10.1.2.2 as-number 100
 peer 10.1.2.2 connect-interface LoopBack0

 ipv6-family vpnv6
  policy vpn-target
  peer 10.1.2.2 enable
 #
 ipv6-family vpn-instance 1
  import-route static

ip vpn-instance 1
 ipv6-family
  route-distinguisher 100:2
  vpn-target 100:1 export-extcommunity
  vpn-target 100:1 import-extcommunity

ipv6 route-static vpn-instance 1 2055::55 128 2045::5

就可以互通了，因为在原有基础，孤岛无需配置路由

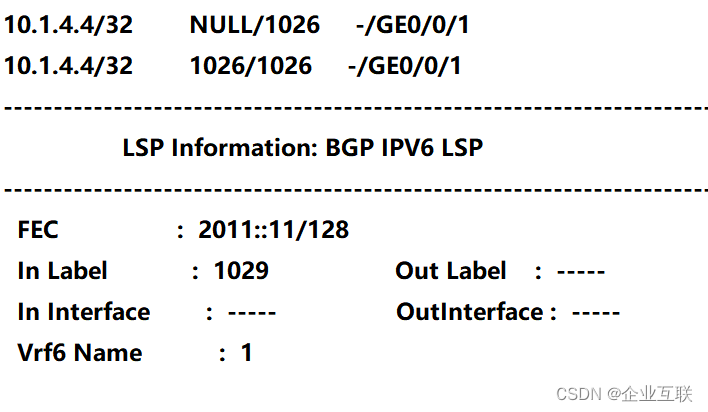

外部标签BGP IPV6 为1029 内部1026



这样就可以在实现孤岛的隔离，不像6PE一样是一个实例
