微机原理——微型计算机硬件系统

微型计算机硬件系统

微型计算机是指以微处理器为核心，配上存储器、输入/输出接口电路等组成的计算机（又称为主机）

1.基于总线的微型计算机硬件系统

在冯 · 诺依曼提出计算机体系结构之后，直到现在，我们依然沿用着他提出的体系。冯·诺依曼体系结构的设计思想为：

1. 以二进制形式表示指令和数据
2. 程序和数据事先存放在存储器中，计算机在工作时能够高速地从存储器中取出指令加以执行
3. 由运算器，控制器，存储器和输入输出设备等五大部件组成计算机硬件系统。

微机体系的主要特点之一是采用总线结构，通过总线将微处理器（CPU），存储器（RAM和ROM），I/O接口电路等连接起来。如下图。

总线：指计算机中个功能部件间传送信息的公共通道，是微型计算机的重要组成部分。所有的信息通过总线传输。总线可以分为三类：
地址总线AB（address Bus）：对存储器或I/O端口进行访问，传送由CPU提供的要访问的存储单元或I/O端口的地址信息，以便选中要访问的存储单元或I/O端口，AB是单向总线，由CPU向外发出。
数据总线DB（Date Bus）：从存储器取指令或读写操作数，对I/O端口进行读写操作时，指令码或数据通过数据总线送往CPU或由CPU送出。双向总线
控制总线CB（Control Bus）：各种控制或状态信息通过控制总线由CPU送往有关部件，或者从有关部件送往CPU，CB中每根线的传送方向是一定的。

2.微处理器

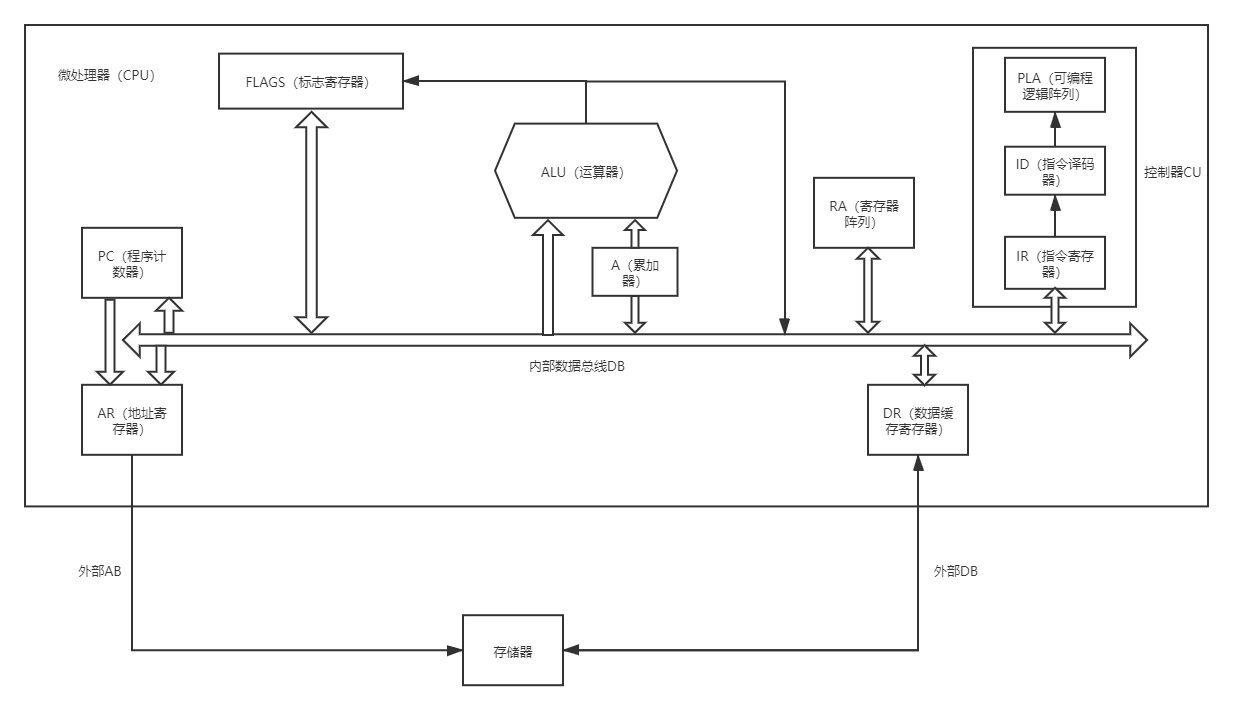

微处理器模型如下：由运算器（ALU），控制器（CU）和内部寄存器（R）三部分组成

部件功能：

• 运算器：进行逻辑运算或者算数运算以及移位循环等操作。参与运算的两个操作数一个来装累加器A，另一个来装内部数据总线，可以是DR中的内容，也可以是RA中某个寄存器的内容。
• 控制器：全机的控制中心，负责把指令逐条从存储器中取出，经过译码分析后向全机发出取数、执行、存数等控制命令。
  1. 指令寄存器IR:存放从存储器取出的将要执行的指令码。
  2. 指令译码器ID：对IR中的指令操作码字段进行译码，以确定该指令应执行什么操作。
  3. 可编程逻辑阵列PLA：用来产生取指令和执行指令所需的各种微操作控制信号，并通过CB送往有关部件。
• 内部寄存器
  1. 程序计数器PC：用来存放下一条要执行的指令地址，因而它控制着程序的执行顺序。
  2. 地址寄存器AR:存放当前要执行的指令地址
  3. 数据缓冲寄存器DR：用来暂时存放指令和数据。无论读或写数据，都会将其放入DR，DR缓解了CPU和内存之间的速度差距
  4. 累加器A：存放参与运算的操作数
  5. 标志寄存器FLAGS：又称为程序状态字。用来存放执行算数运算指令、逻辑运算指令或测试指令后建立的各种状态码以及对CPU操作进行控制的控制信息。
  6. 寄存器阵列RA：相当于微处理器内部的RAM。

3.存储器

这里的存储器指的是内存，是微型计算机的存储和记忆装置，用来存放指令、原始数据、中间结果和最终结果。需要注意的是，为了能够辨别不同的单元，每个单元都赋予了一个编号，这个编号称为内存地址。一个内存地址就对应了一个内容。

内存可以分为两类：随机读写存储器RAM（Random Access Memory）和只读存储器（Read Only Memory）。

• 随机读写存储器可被CPU随机地读写，它用于存放将要被CPU执行的用户程序、数据以及部分系统程序，断电即失。
• 只读存储器中的信息只能被CPU读取。断电信息不丢失。

4.I/O设备
