名词解释：

NVIC：Nested Vectored Interrupt Controller
SCB：System Control Block
EXTI：External Interrupt/Event Controller
LSM：Light Sensor Module
CPU：Central Processing Unit
IRQ：Interrupt Request
ISR：Interrupt Service Routine
ISER：Interrupt Set Enable Registers
ICER：Interrupt Clear Enable Registers
ISPR：Interrupt Set Pending Registers
ICPR：Interrupt Clear Pending Registers
IABR：Interrupt Active Bit Registers
IPR：Interrupt - Priority Registers
ICSR：Interrupt Control and State Register
VTOR：Vector Table Offset Register
AIRCR：Application Interrupt / Reset Control Register
SHPR：System Handler Priority Registers
TBLBASE：Table Base Select Bit
IMR：Interrupt mask register
EMR：Event mask register
RTSR：Rising trigger selection register
FTSR：Falling trigger selection register
SWIER：Software interrupt event register
APB：Advanced Peripheral Bus

本文将对中断的概念、NVIC的基础知识、EXTI的基础知识、STM32CubeMX生成EXIT的配置函数以及对生成EXIT的配置函数进行分析（包括结构体配置、相关寄存器配置）。最后针对于EXTI的功能，利用KEY输入引脚配置成EXIT，使LED0状态翻转进行实践。

这部分不太好写，如果本文哪里有问题或者补充，欢迎在评论区指正。

1. 中断

1.1 什么是中断？

中断（Interrupt） 是计算机或嵌入式系统中一种事件驱动的响应机制。当发生需要立即处理的紧急事件（如硬件信号、软件请求或异常）时，CPU 暂停当前任务，转去执行特定的处理程序，完成后恢复原任务。中断是实现实时性、多任务协作和高效资源利用的核心技术。

The Cortex -M processors have a number of programmable registers for managing

interrupts and exceptions. Most of these registers are inside the NVIC and System

Control Block (SCB).

1.2 中断工作流程

外设 ->> 中断控制器：发送中断请求（IRQ）
中断控制器 ->> CPU：通知有中断待处理
CPU ->> CPU：完成当前指令，保存上下文（压栈）
CPU ->> 中断控制器：获取中断向量号
中断控制器 ->> CPU：返回中断服务程序（ISR）地址
CPU ->> 内存（ISR）：跳转执行ISR
内存（ISR） ->> 外设：处理事件（如读取数据）
内存（ISR） ->> 中断控制器：清除中断标志
CPU ->> CPU：恢复上下文（弹栈）
CPU ->> 原任务：继续执行被中断的代码

1.3 中断补充知识

1.3.1 MCU reset，中断？

所有中断都会disabled
所有中断赋予优先级值为0（最高优先级）
所有中断的状态标志位清零

1.3.2 CPU接收中断请求条件？

中断标志位置1
中断使能
中断优先级大于屏蔽中断优先级

1.4 中断注意点

中断屏蔽：通过寄存器（如 PRIMASK）临时关闭中断，保护关键代码（临界区）。

// 关闭所有中断（设置PRIMASK=1）
__disable_irq();  // 关闭全局中断
// 临界区操作（如修改全局变量）
// 开启中断（设置PRIMASK=0）
__enable_irq();   // 恢复中断

中断嵌套：高优先级中断可打断低优先级中断（需配置抢占优先级）。
中断延迟：从触发中断到执行 ISR 第一条指令的时间，影响实时性。

2. NVIC

2.1 什么是NVIC？

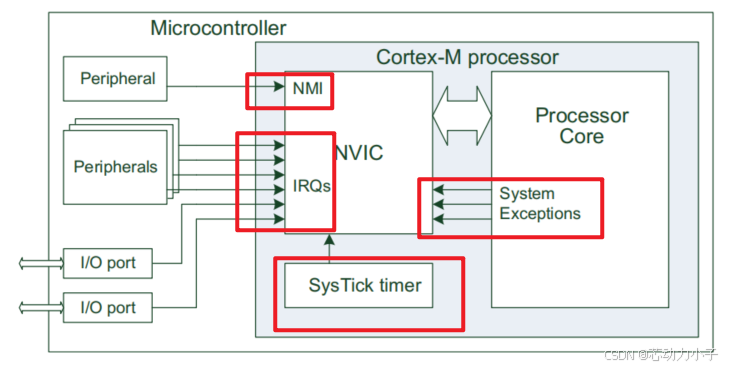

2.1.1 NVIC概念与结构框图

Nested vectored interrupt controller，嵌套向量中断控制器。

全局管理所有中断源的优先级、使能和响应
处理中断仲裁、跳转到ISR地址等核心操作
属于内核级中断管理（Core-Level Control）

IRQs（Interrupt Requests，外设中断请求：连接外部外设（如串口、GPIO 等），接收外设发送的中断请求信号。NVIC 根据预设的优先级对多个 IRQ 请求进行仲裁，决定响应顺序。
NMI（Non-Maskable Interrupt，非屏蔽中断）：优先级最高的中断，用于处理紧急不可屏蔽事件（如电源故障），一旦触发，CPU 必须立即响应。
SysTick Timer（系统滴答定时器）：内置的定时器，为操作系统或应用程序提供精准的时间基准。与 NVIC 交互，可配置为触发中断，让 CPU 定期执行时间相关的任务（如延时、周期性数据采集）。
Processor Core（处理器内核）：与 NVIC 通信：接收 NVIC 的中断响应通知，跳转执行中断服务程序。处理System Exceptions（系统异常/内核中断）：如复位、硬件错误、总线错误等系统级异常事件，由内核直接管理。

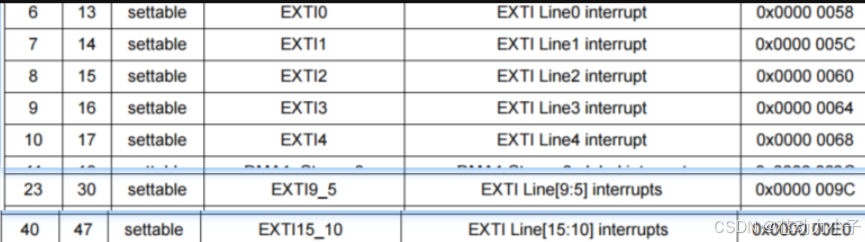

2.1.2 中断向量表（基于STM32F407ZGT6，别的系列中断数可能不同）

关于中断向量表和中断向量号相关，可以参考学习
MCU开发学习记录3 - MAP、启动流程(HAL库)-CSDN博客

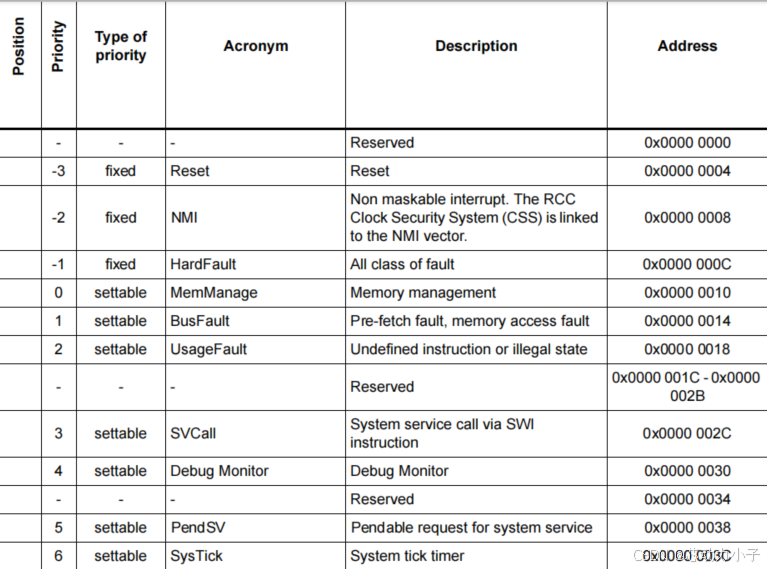

中断向量表中的内核中断10个（从Reference manual可知）
优先级为负数的
通常reset -> main（）
中断向量表的外部中断一共有82个

2.2 NVIC相关配置函数（基础版）

2.2.1 NVIC相关配置函数

中断失能：只是阻止NVIC将中断请求传递给CPU（即不执行ISR）。如果有中断发生，中断标志位会保持为1，只能软件手动清除。

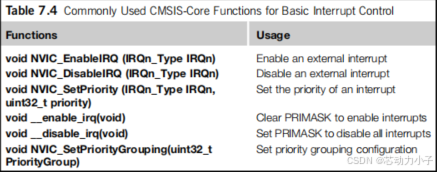

1. cortex内核函数

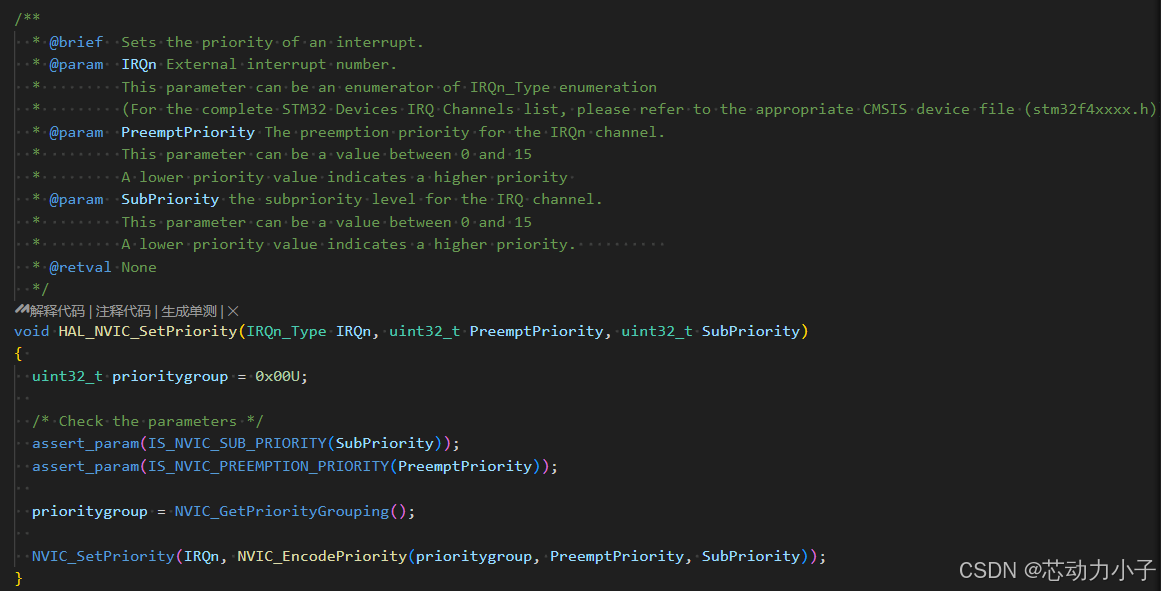

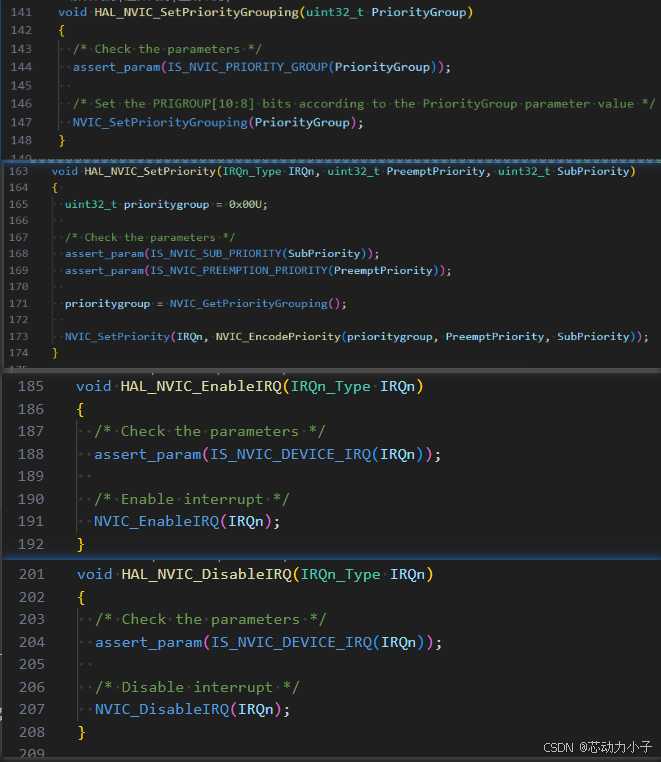

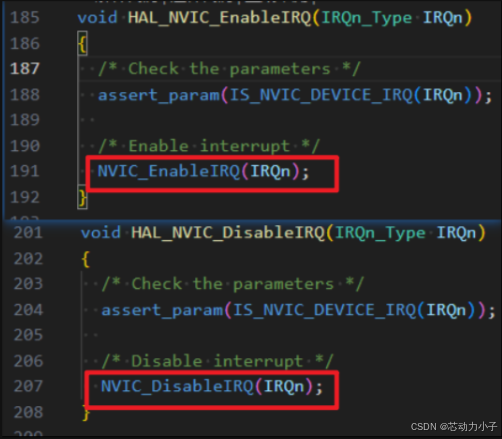

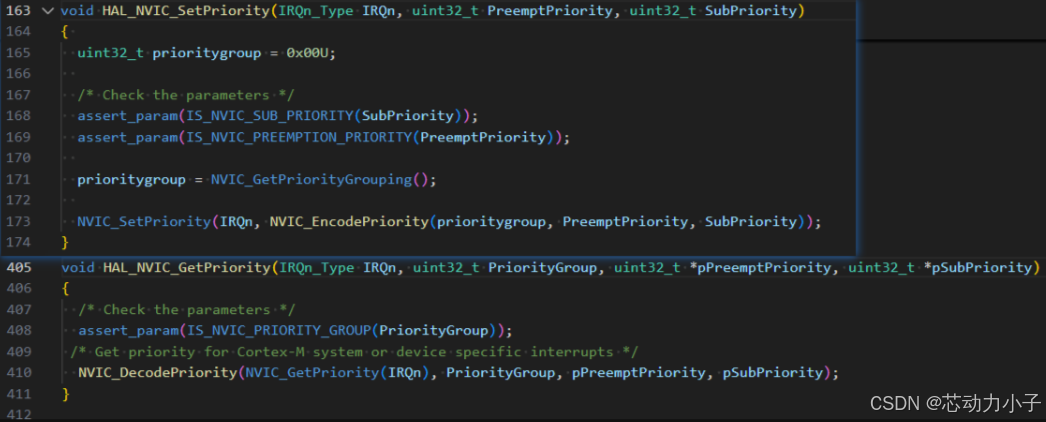

2. HAL库NVIC配置函数（stm32f4xx_hal_cortex.c）

2.2.2 NVIC配置流程

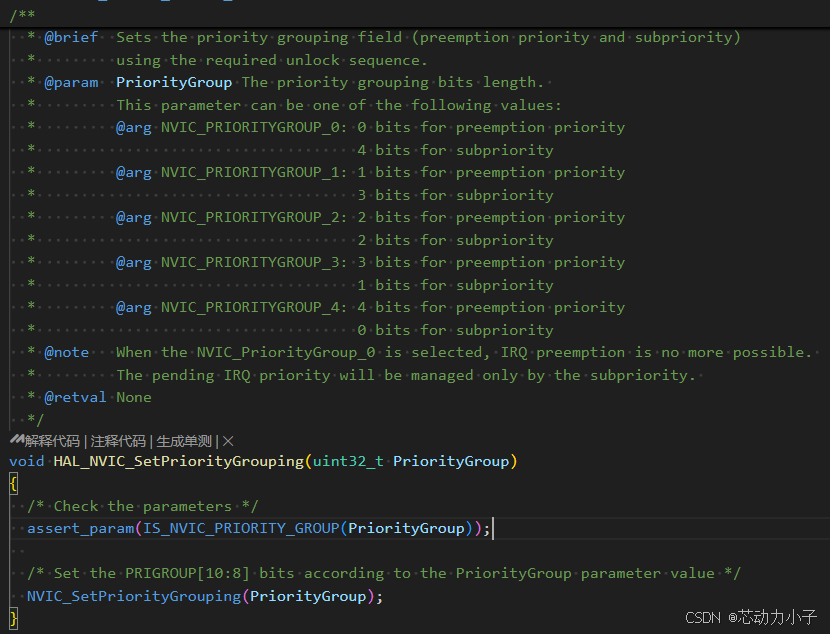

NVIC进行中断优先级分组（一般都是程序开头就完成了声明）
NVIC设置中断优先级

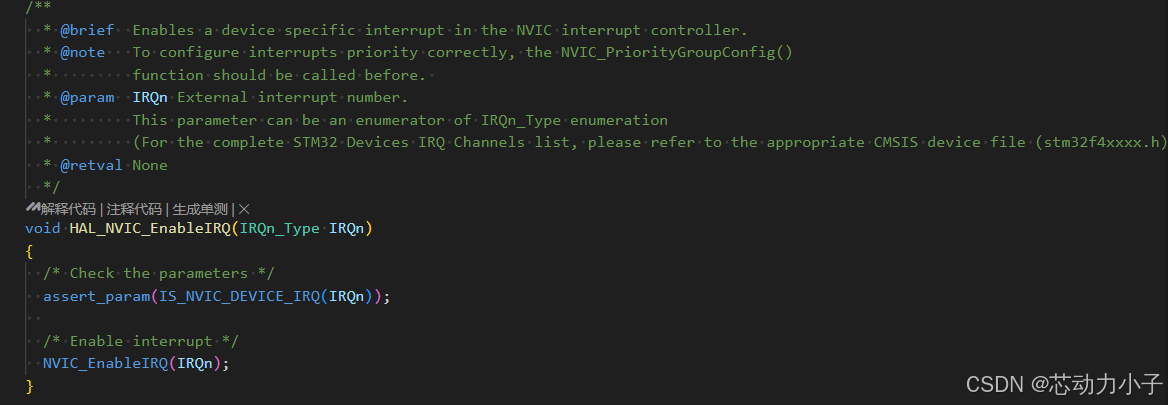

NVIC对应外设使能
编写对应外设句柄函数
一般这个函数是调用 HAL库对应外设的ISR
1. 对应外设的ISR有两个作用：清理中断标志位，调用中断回调函数（__weak，用户自定义）
2. 再次清理该中断标志位（此时Callback已经执行完毕）
编写对应外设的中断回调函数Callback

2.2.3 NVIC中断优先级概念

在STM32的中断优先级配置中，数值越小的中断优先级越高。
NVIC中断优先级分为抢占优先级（Preemption Priority）与子优先级（Subpriority）。

1. 抢占优先级

        高抢占优先级的中断可以打断正在执行的低抢占优先级的中断（嵌套中断）。

2. 子优先级

        • 仅在同一抢占优先级的中断之间比较。
        • 子优先级高的中断会优先执行，但不能打断正在执行的同抢占优先级中断。

3. 自然优先级

即在前两者设置相同时，根据自然优先级决定中断顺序。

自然优先级就是中断向量表是序号。

3. NVIC相关寄存器总结（详细介绍）

NVIC：管理 外设中断 和 内核中断 的使能、优先级配置、挂起状态和活动状态。

SCB：本文只对SCB中，中断相关寄存器进行介绍。
管理系统级控制，如优先级分组、系统异常（内核中断）配置、复位控制等。

3.1 NVIC寄存器

0xE000E100 - 0xE000E11C	Interrupt Set Enable Registers	NVIC->ISER [0] - NVIC->ISER [7]	Write 1 to set enable
0xE000E180 - 0xE000E19C	Interrupt Clear Enable Registers	NVIC->ICER [0] - NVIC->ICER [7]	Write 1 to clear enable
0xE000E200 - 0xE000E21C	Interrupt Set Pending Registers	NVIC->ISPR [0] - NVIC->ISPR [7]	Write 1 to set pending status
0xE000E280 - 0xE000E29C	Interrupt Clear Pending Registers	NVIC->ICPR [0] - NVIC->ICPR [7]	Write 1 to clear pending status
0xE000E300 - 0xE000E31C	Interrupt Active Bit Registers	NVIC->IABR [0] - NVIC->IABR [7]	Active status bit. Read only.
0xE000E400 - 0xE000E4EF	Interrupt - Priority Registers	NVIC->IPR [0] - NVIC->IPR [239]	Interrupt - Priority Level (8 - bit wide) for each interrupt
0xE000EF00	Software Trigger Interrupt Register	NVIC->STIR	Write an interrupt number to set its pending status

3.1.1 ISER and ICER（控制外部中断）

通过ISER/ICER，实现启用或禁用中断不会影响其他中断的启用状态。ISER/ICER寄存器是32位宽的；每个位代表一个中断输入。

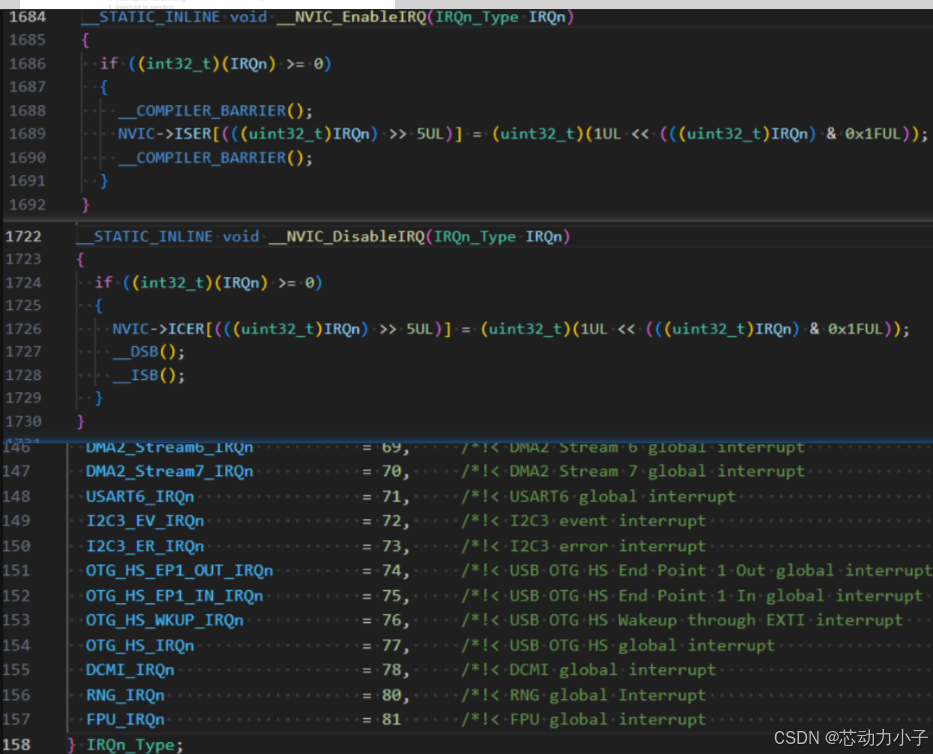

对应的函数：

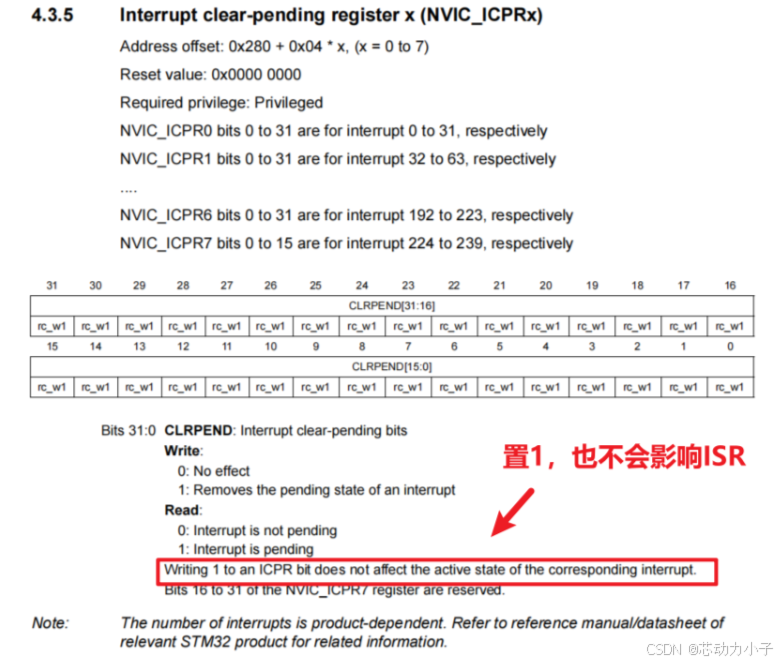

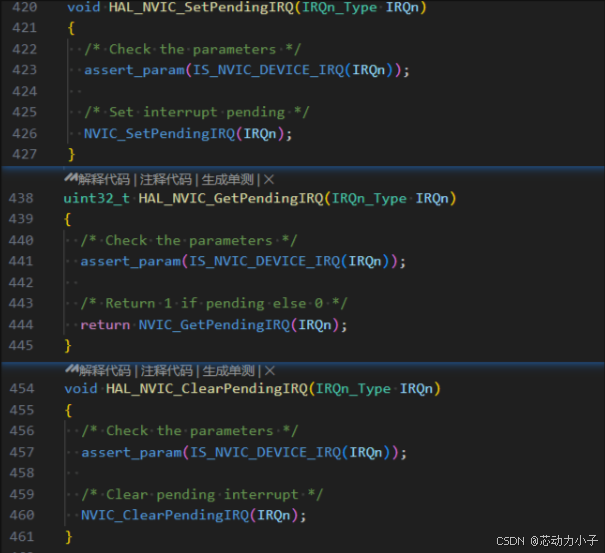

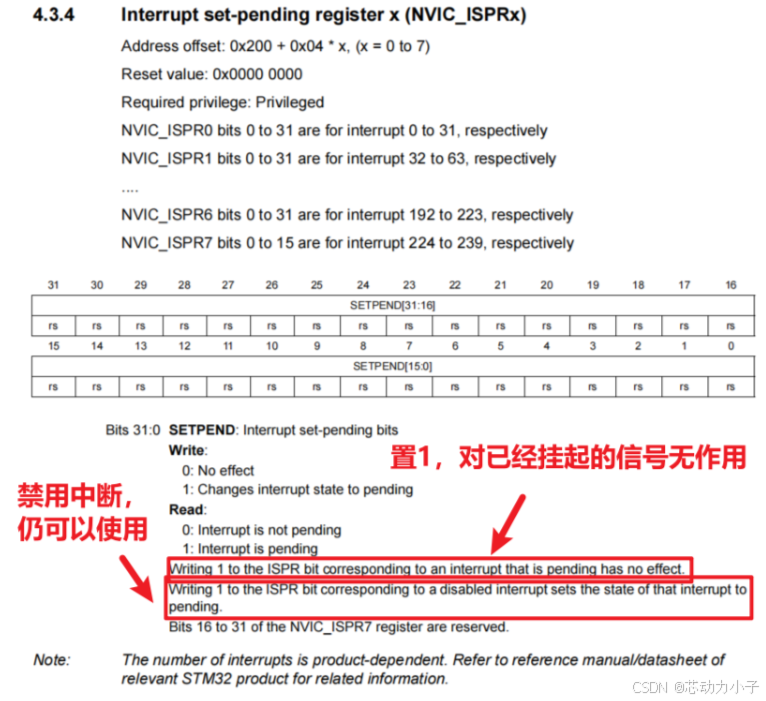

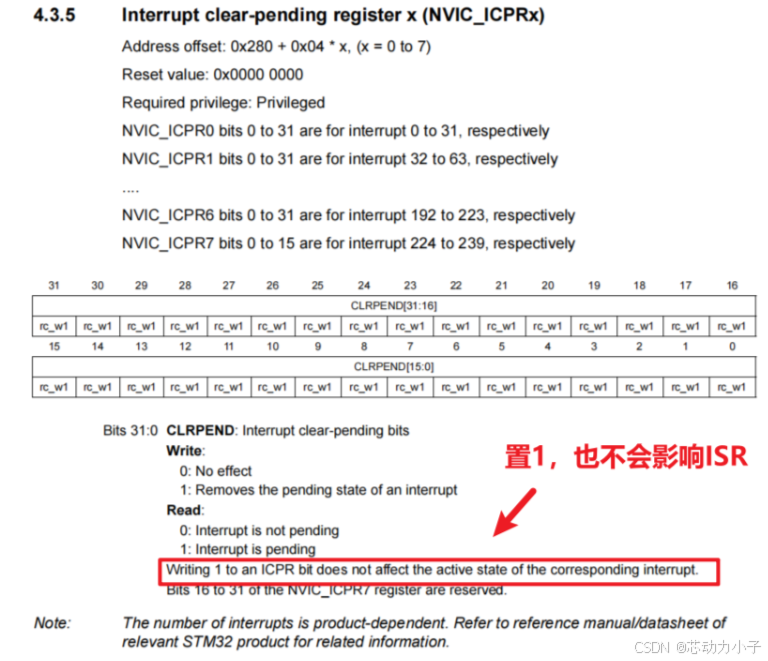

3.1.2 ISPR and ICPR（内核级）

通过ISPR/ICPR，使用NVIC控制器向CPU直接发送中断挂起信号，不需要外部触发。

注：

这种内核级发送中断挂起信号，要成对使用。（平常不使用）

正常：外设中断控制器->NVIC控制器->CPU（也不需要清除挂起标志位，内部清除）

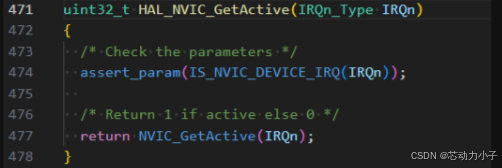

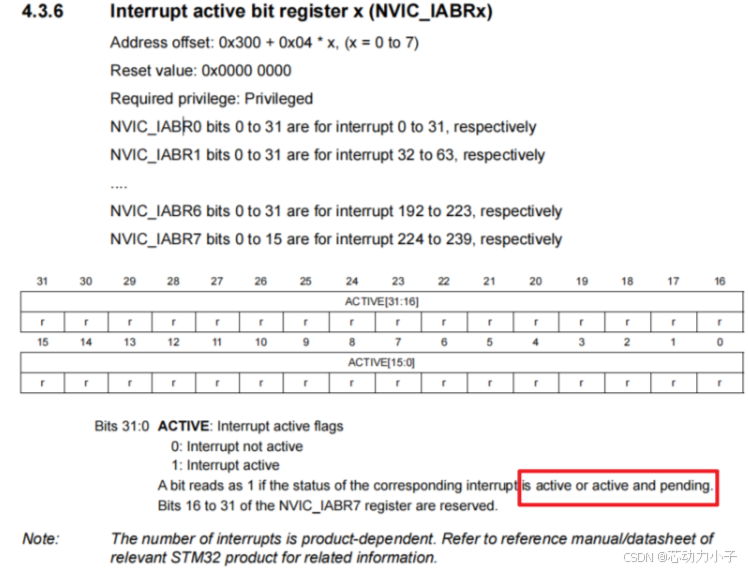

3.1.3 IABR

Active status基础概念：
当处理器启动中断处理程序时，该位被设置为1，并在执行中断返回时被清除。即使在这个过程中被抢断，该位仍置为1。相较于读取ISPR确定中断是否active，在嵌套中断，读取ISPR无法判断该中断是否active。

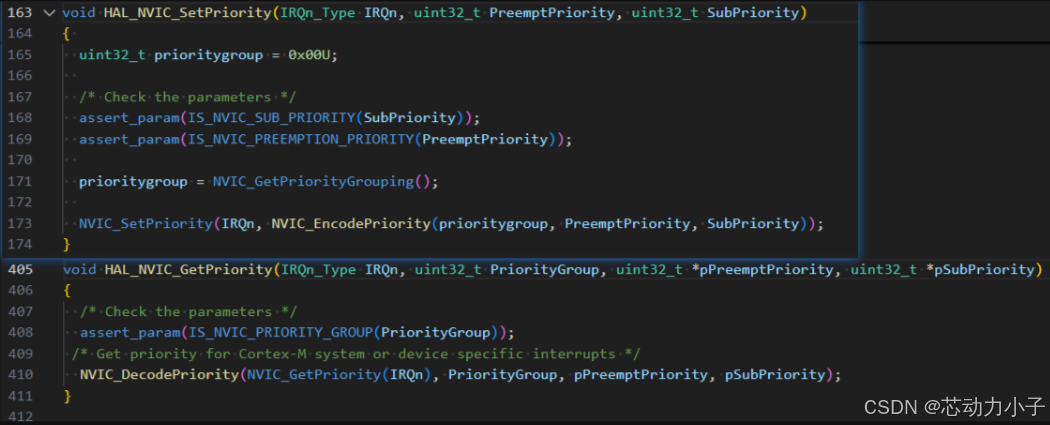

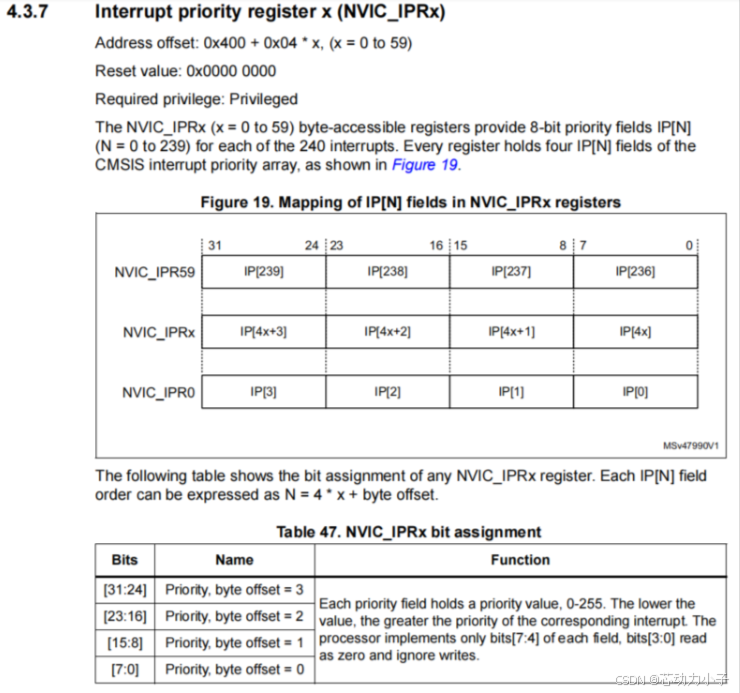

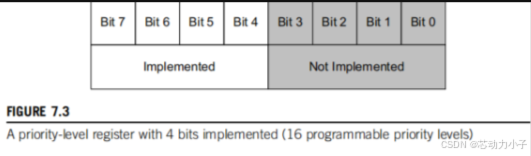

3.1.4 IPR

使用IPR对外部中断配置优先级。

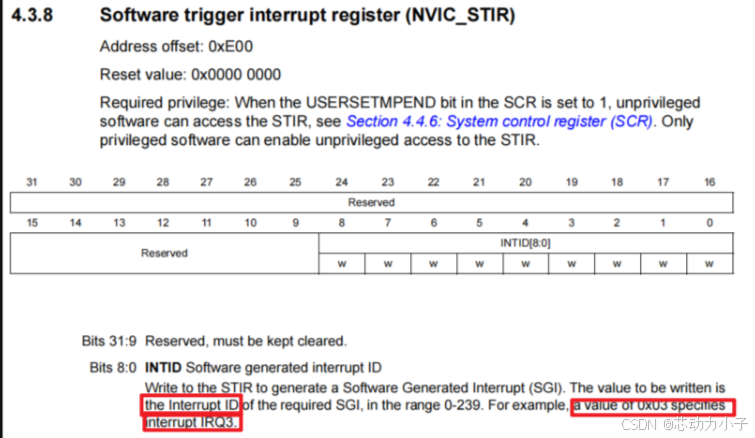

3.1.5 STIR

STIR用来软件触发中断挂起信号（与ISPR功能一样）

3.2 SCB寄存器

0xE000ED04	Interrupt Control and State Register	SCB->ICSR	Control and status of system exceptions
0xE000ED08	Vector Table Offset Register	SCB->VTOR	Enable the vector table to be relocated to other address location
0xE000ED0C	Application Interrupt / Reset Control Register	SCB->AIRCR	Configuration for priority grouping, and self - reset control
0xE000ED18- 0xE000ED23	System Handler Priority Registers	SCB->SHPR[0]- SCB->SHPR [11]	Exception priority setting for system exceptions

3.2.1 ICSR

ICSR用于管理和监控系统中断及异常状态。（设计中断调试使用。）
无这种需求，先不了解了。

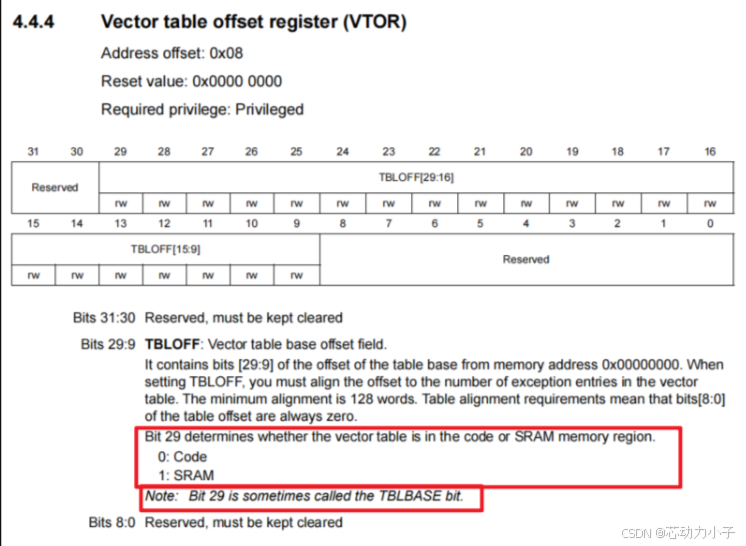

3.2.2 VTOR（这个就是Bootloader+APP要用到的寄存器）

后续开创一个新专栏做一些小项目，然后会针对这个Bootloader+APP，会写一个文章来说明。

通过修改VTOR的值，可以将默认位于Flash起始地址（0x00000000）的中断向量表重定位到其他内存区域（如SRAM或用户自定义的Flash地址），适应多阶段启动、动态固件更新等场景。

// Bootloader跳转代码示例
void jump_to_user_app(uint32_t user_app_addr) {
    // 1. 关闭全局中断
    __disable_irq();

    // 2. 设置VTOR指向用户程序的向量表（地址需128字对齐）
    SCB->VTOR = user_app_addr; // 例如：0x08008000

    // 3. 获取用户程序复位向量（用户程序的入口地址）
    uint32_t *reset_vector = (uint32_t*)(user_app_addr + 0x04);

    // 4. 设置堆栈指针并跳转
    __set_MSP(*(uint32_t*)user_app_addr); // 初始化主堆栈指针
    void (*user_reset_handler)(void) = (void (*)(void))(*reset_vector);
    user_reset_handler(); // 跳转到用户程序
}

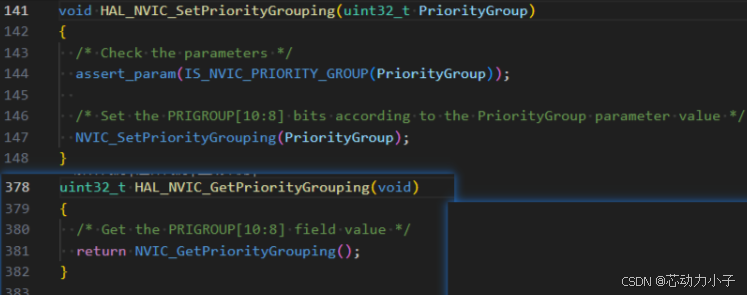

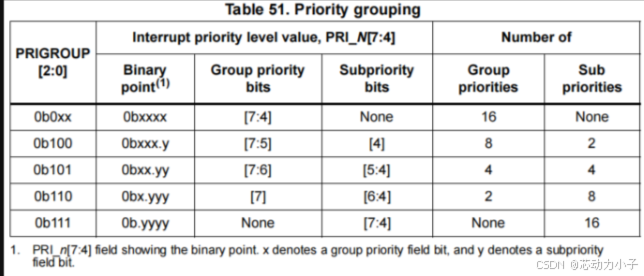

3.2.3 AIRCR（10：8）

对于该寄存器只关注[10:8]，用来确定中断优先级如何进行分组(分抢占优先级位数和子优先级位数)。

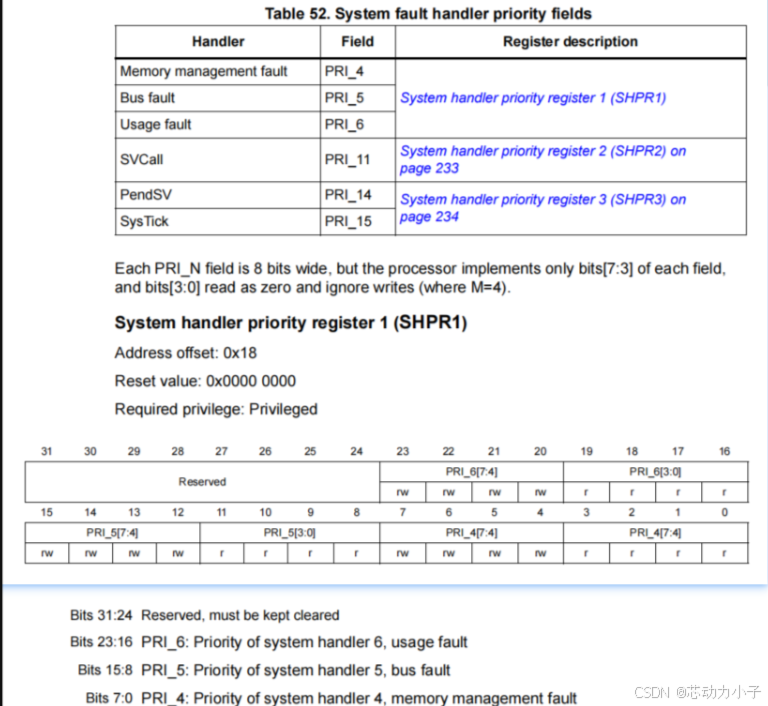

3.2.4 SHPR

SHPR对内部中断进行中断优先级设置。

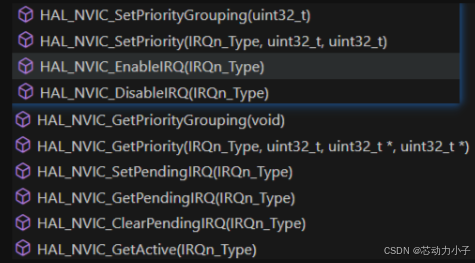

3.3 NVIC相关函数汇总（HAL库）

4. EXTI

终于写到EXTI了，回忆一下EXTI的全称：External Interrupt/Event Controller。这名字起的真好，直接把作用写了出来。EXTI的作用：一是可以用来作为外部中断使用，二是可以作为外部触发事件使用（这个控制器真不错）。本文针对第一种使用。

下面是这个是正点原子对于中断与事件的描述（说的很好）。

中断：要进入NVIC，有相应的中断服务函数，需要CPU处理。
事件：不进入NVIC，仅用于内部硬件自动控制的，如：TIM、DMA、ADC。

4.1 什么是EXTI？

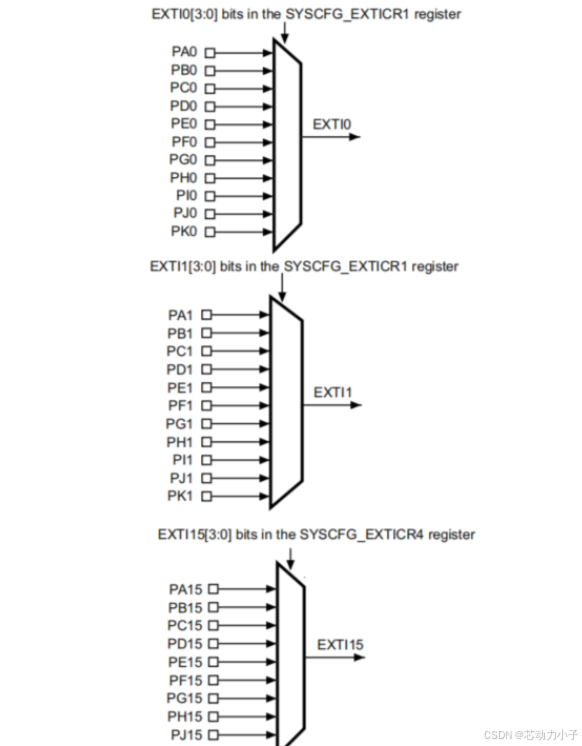

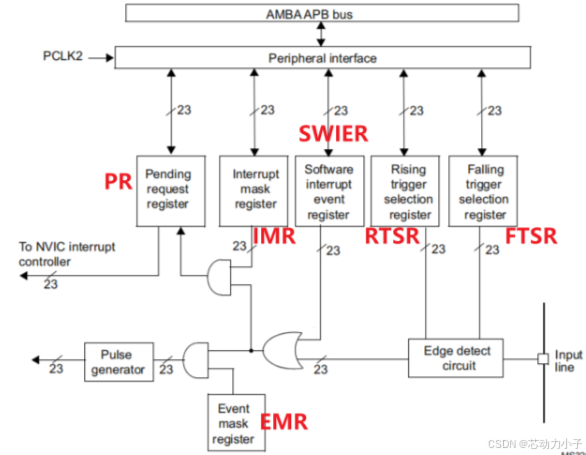

4.1.1 EXTI结构框图

4.1.2 EXTI构成

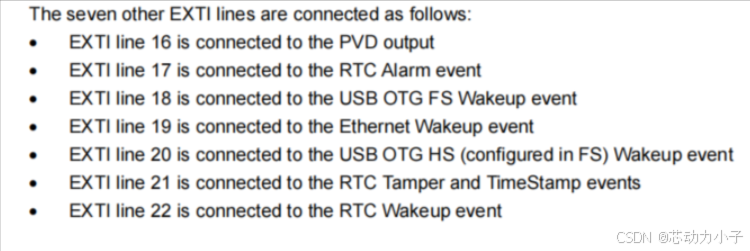

1. EXTI可以产生23个中断/事件请求。

2. 每个EXTI的线，都有自己的触发器和屏蔽器。

3. 每个EXTI的线，都有自己专属的状态位。

4. 但是，不是每个EXTI的线都有专属于自己的中断请求
5. 同时参考手册里说明，EXTI可以捕获比APB时钟周期更短的脉冲（具体需要查看芯片手册），例如UART1（APB2_CLK=84Mhz，11.9ns）

4.2 基于HAL库配置EXTI中断

本文根据MCU开发学习记录4 - GPIO学习与实践(HAL库)-CSDN博客，建立工程继续修改，即使用按键作为外部中断控制LED灯状态反转。

4.2.1 CubeMX配置EXTI中断

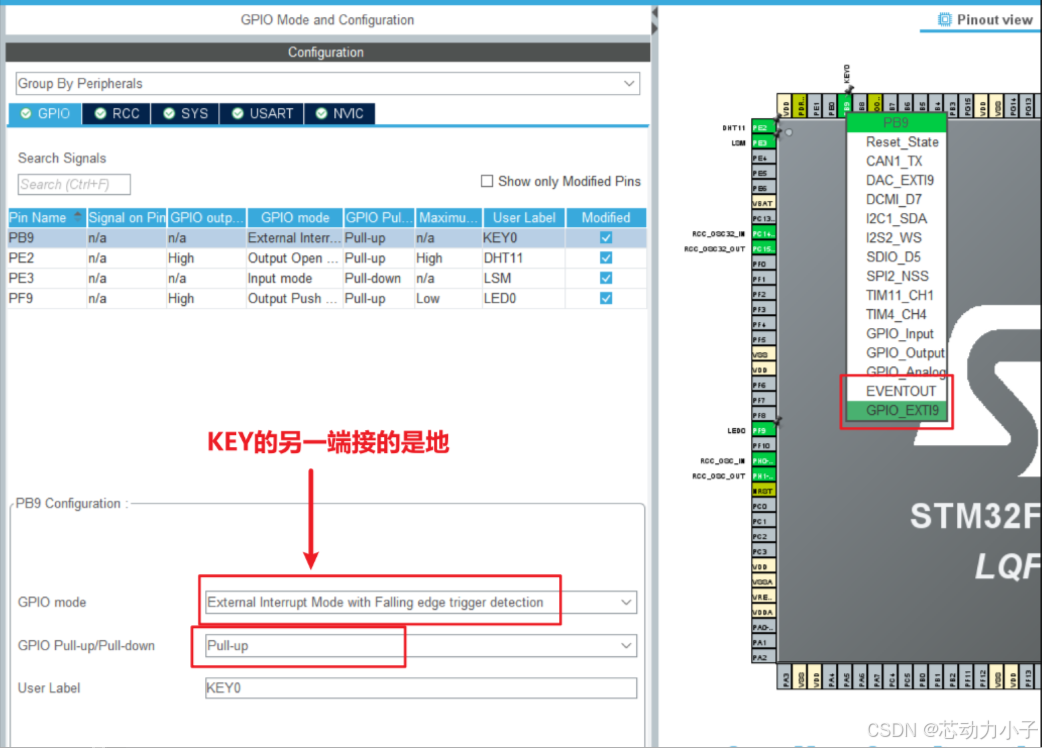

使能EXIT9引脚
这里一共有六个模式，选择中断模式下降沿触发。

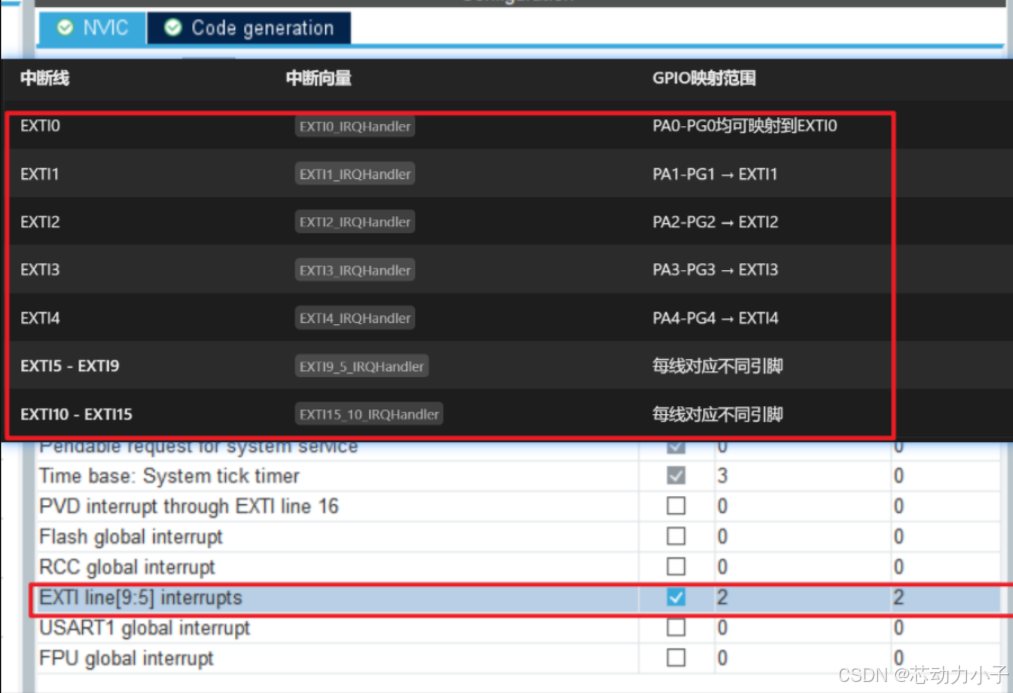

使能NVIC对应中断
cubemx生成代码

4.2.2 EXTI中断初始化流程

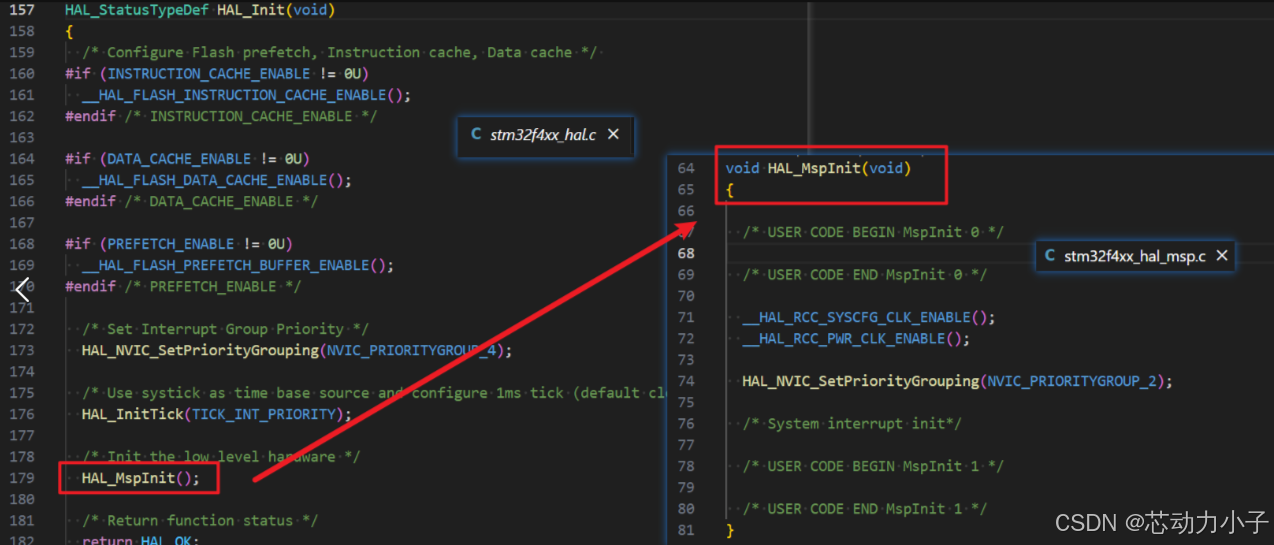

main函数初始化，设置SCB的AIRCR

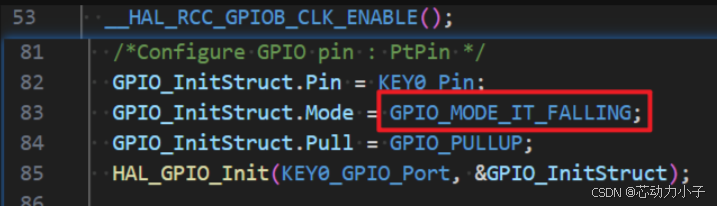

GPIO初始化（MCU开发学习记录4 - GPIO学习与实践(HAL库)-CSDN博客）

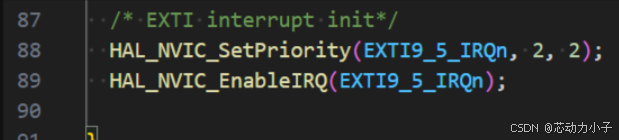

给NVIC配置EXTI中断

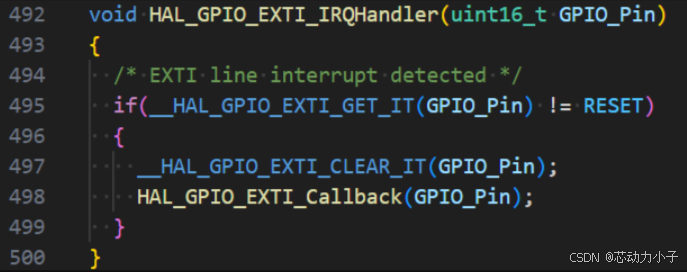

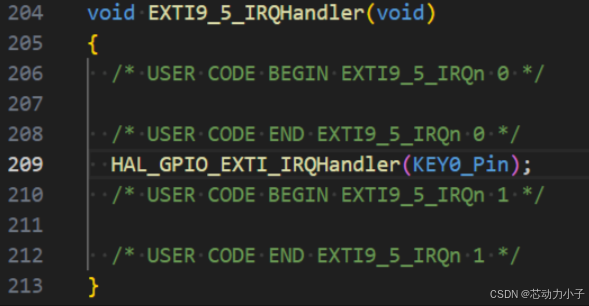

编写中断服务函数（cubemx会自动把中断服务函数放到stm32f4xx_it.c）

它会自动清除中断标志位
编写中断处理回调函数
一般会再回调函数结束时，再清除一次中断标志位

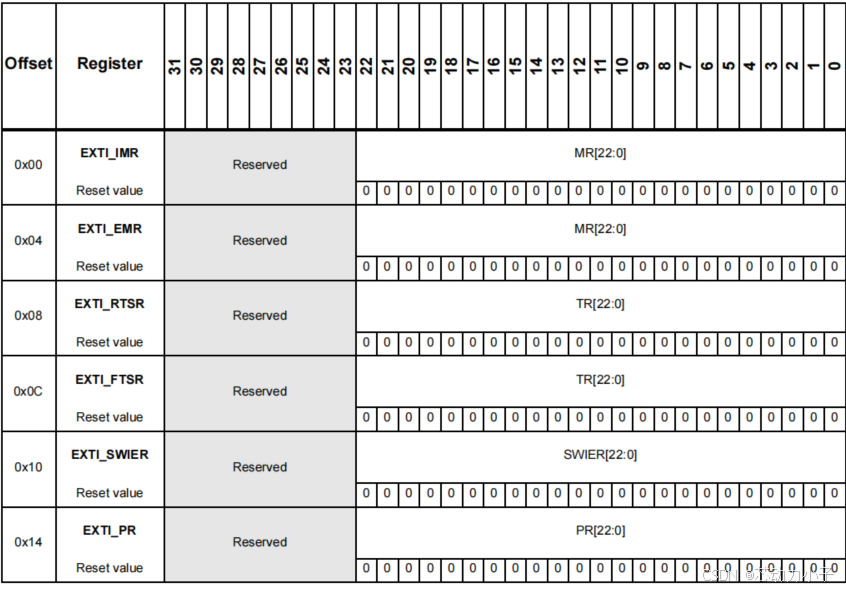

4.2.3 EXTI寄存器基地址

4.2.3 EXTI寄存器介绍

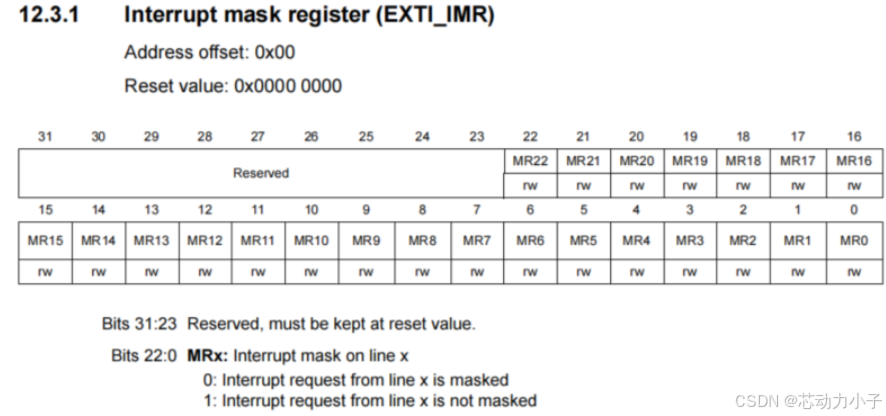

Interrupt mask register (EXTI_IMR)

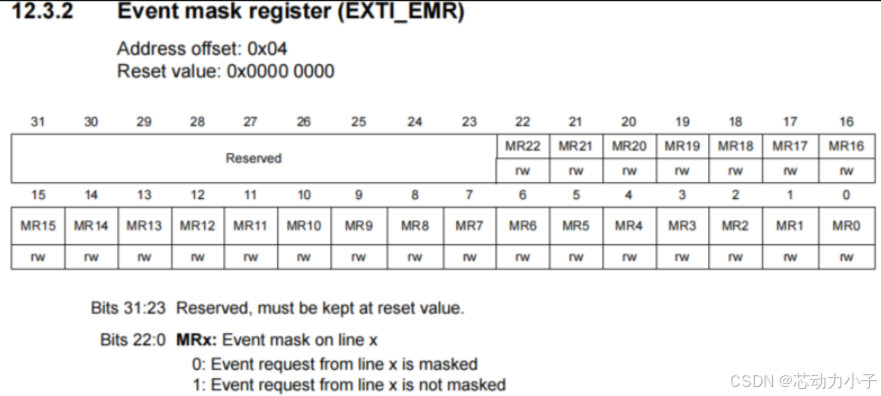

Event mask register (EXTI_EMR)

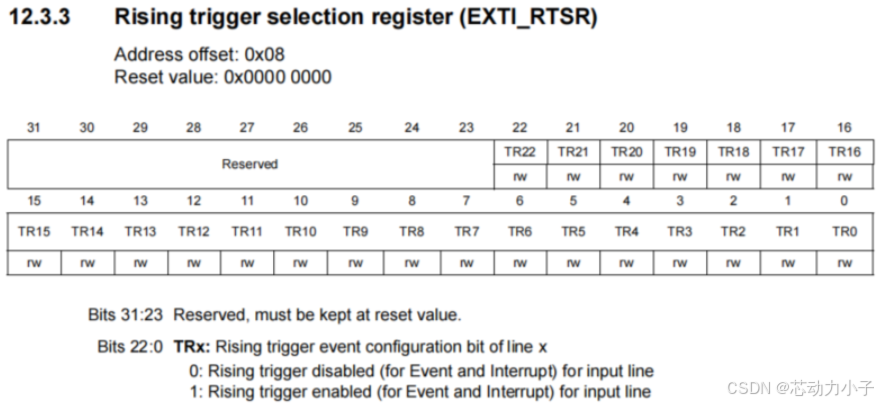

Rising trigger selection register (EXTI_RTSR)

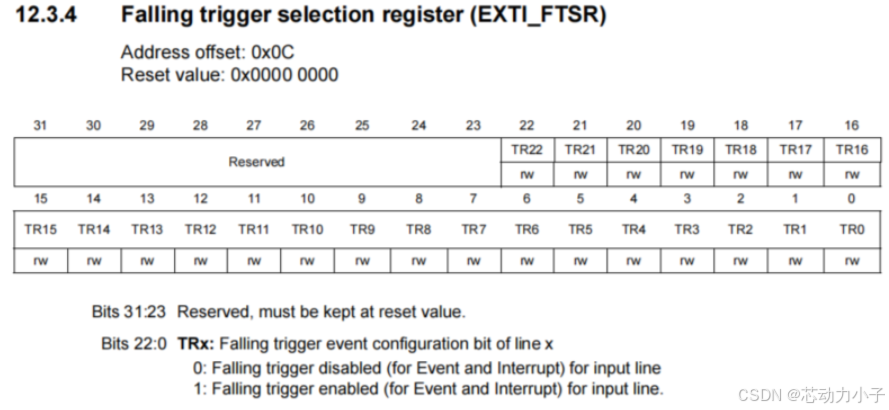

Falling trigger selection register (EXTI_FTSR)

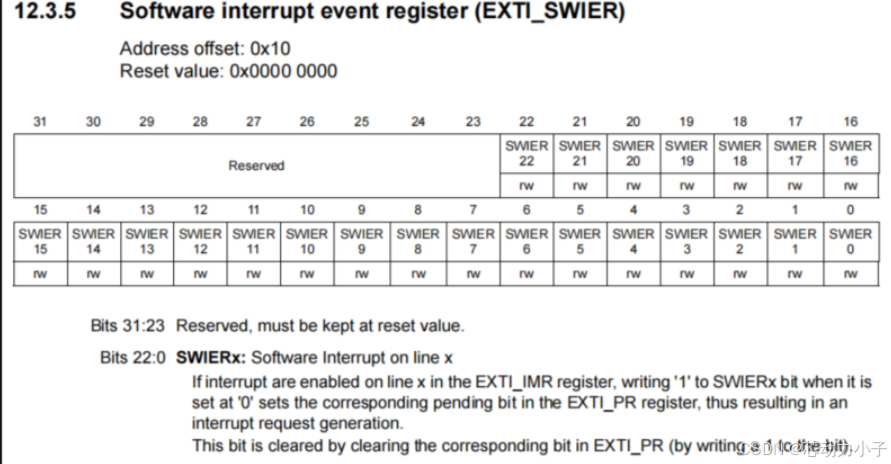

Software interrupt event register (EXTI_SWIER)

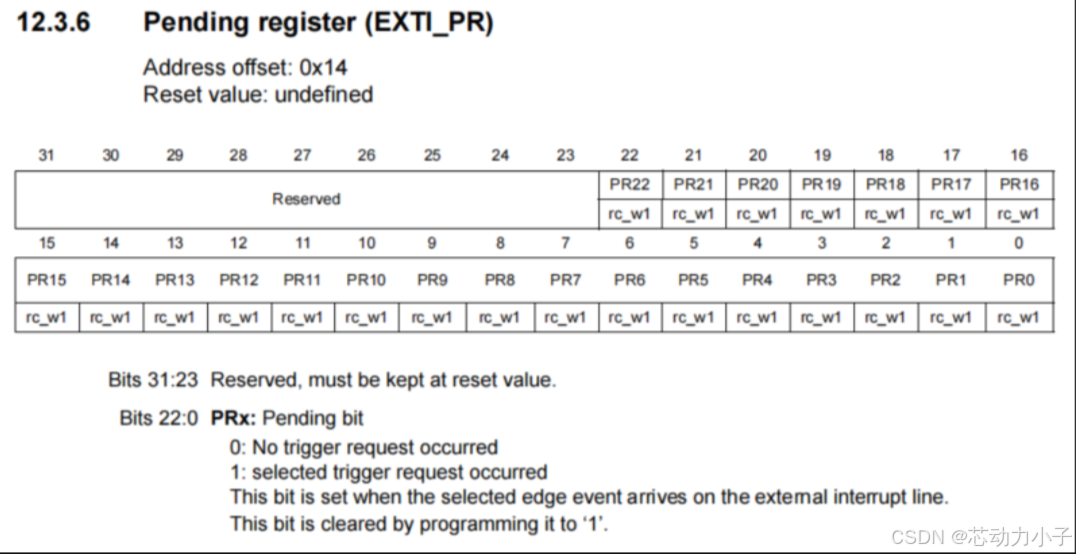

Pending register (EXTI_PR)

4.3 EXTI中断实践

4.3.1 硬件连接

PB9 - KEY0 - GND

4.3.2 用户代码

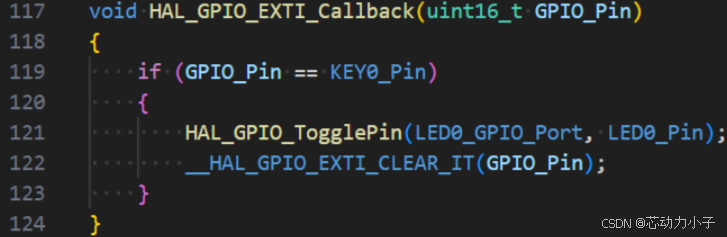

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    if (GPIO_Pin == KEY0_Pin)
    {
        HAL_GPIO_TogglePin(LED0_GPIO_Port, LED0_Pin);
        __HAL_GPIO_EXTI_CLEAR_IT(GPIO_Pin);
    }
}

//main()
 while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
    // key_val = key_scan(0);
    // if (key_val == 1)
    // {
    //     dht11_read_data(&temp, &humi);
    //     printf("temp:%d\r\n", temp);
    //     printf("humi:%d\r\n", humi);
    //     HAL_GPIO_TogglePin(LED0_GPIO_Port, LED0_Pin);
    //     delay_ms(500);
    // }
    delay_ms(500);
  }
