Smart/Monitor Link基础配置【eNSP实现】

为了解决环路问题可以采用STP技术，但是STP只能达到秒级的收敛速度，不适用于对收敛时间有很高要求的环境，因此华为推出了Smart Link

Smart Link的作用

网络中两条上行链路在正常情况下只有一条处于连通状态，而另一条处于阻塞状态从而防止由于环路引起的广播风暴。当主链路发生故障后，流量会在毫秒级时间内切换到备用链路上。不过Smart Link虽然能保证设备在本设备上行链路发生故障后快速进行倒换，但对于跨设备的链路故障不能提供有效保护。

Monitor Link的作用

Monitor Link用于扩展Smart Link的链路备份范围，通过监控上游设备的上行链路，达到上行链路故障迅速传达给下游设备的目的，从而触发Smart Link的主备链路切换，防止长时间因上行链路故障而出现的网络中断，使Smart Link备份作用更为完善。

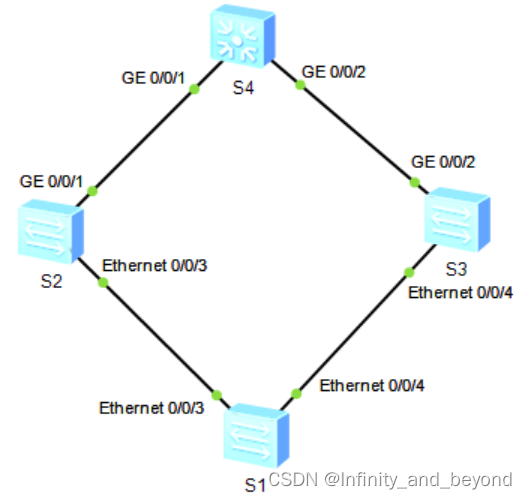

实验拓扑

实验目的

• 理解Smart Link的应用场景
• 掌握Smart Link组的基本配置
• 掌握Smart Link回切功能的配置
• 掌握Monitor Link的基本配置

实验步骤

1. 在S1处配置Smart Link，令e0/0/3为主接口，链路正常时e0/0/4阻塞

   S1:
   [S1]interface e0/0/3
   [S1-Ethernet0/0/3]stp disable //关闭接口上默认开启的STP协议
   [S1-Ethernet0/0/3]int e0/0/4
   [S1-Ethernet0/0/4]stp disable
   [S1]smart-link group 1		//创建Smart Link组1
   [S1-smlk-group1]smart-link enable	//开启S1上的Smart Link服务
   [S1-smlk-group1]port Ethernet 0/0/3 master //将e0/0/3设置为主接口
   [S1-smlk-group1]port Ethernet 0/0/4 slave  //将e0/0/4设置为备份接口

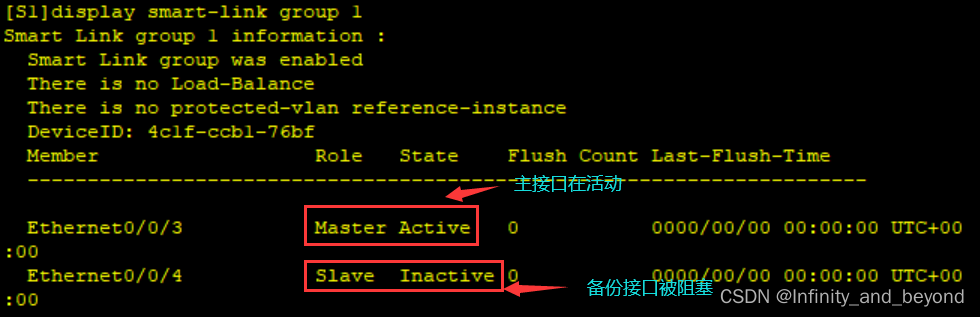

   查看当前S1的主备状态



2. 当主接口出现故障时，备份接口会马上转换为Active模式，但是当主接口恢复时备份接口并不会主动"让位"，我们可以通过配置使其主动"让位"

   S1:
   [S1]smart-link group 1			//进入Smart Link组1
   [S1-smlk-group1]restore enable   //开启回切功能
   [S1-smlk-group1]timer wtr 30	//将回切时间设置为30s,即主接口恢复过30s后切换链路


   我们通过手动关闭链路来模拟故障，并观察端口角色变化情况

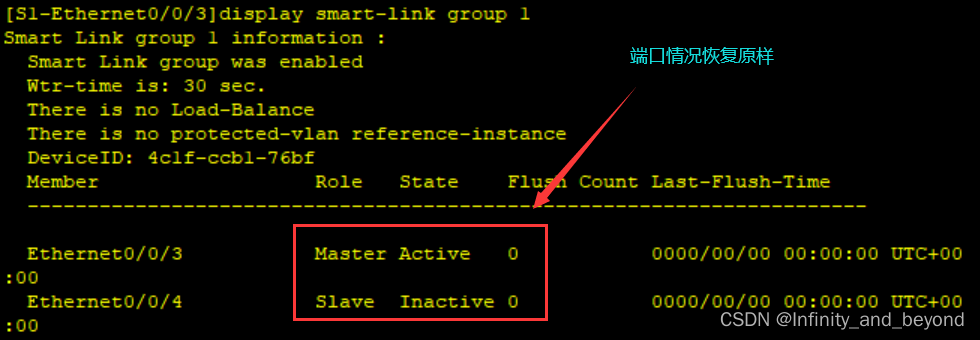

   接着我们重新开启此链路，大约30s后观察其端口角色变化情况



3. 此时仍然存在一个问题，若此时S2的g0/0/1链路出现故障时，S1检测不到并且继续使用e0/0/3端口进行数据发送，从而导致信息到达不了S4。为此我们可以在S2上配置Monitor Link用于监控S2上链路的变化，并将这种变化传递给S1以便其检测到故障。

   [S2]monitor-link group 1		//在S2上创建Monitor Link组1
   [S2-mtlk-group1]port g0/0/1 uplink 	//对g0/0/1进行上行监控
   [S2-mtlk-group1]port e0/0/3 downlink	//对e0/0/3进行下行监控
   [S2-mtlk-group1]timer recover-time 10	//将回切时间定位10s

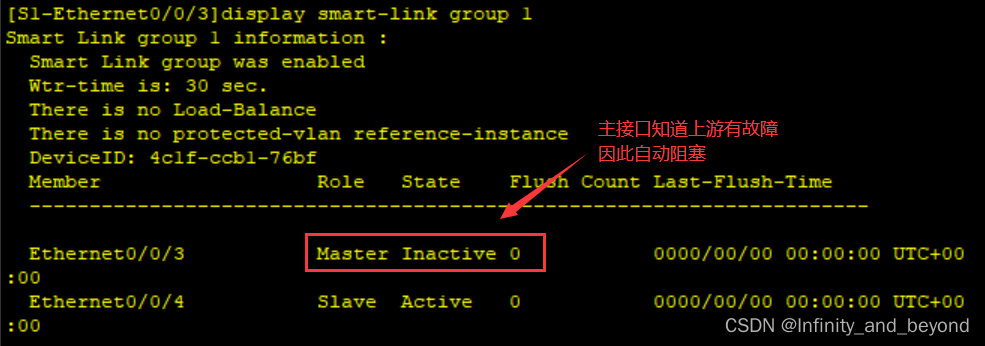

   此时我们关闭S2的g0/0//1模拟上行链路出现故障，看看S1是否会有所反应

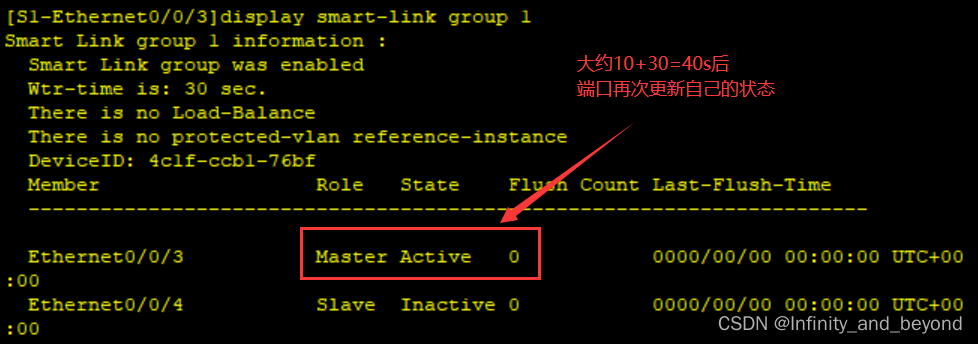

   接着我们开启S2的g0/0/1模拟上行链路故障消失，看看S1是否有变化



本实验取自华为公司《HCNA网络技术实验指南》，此书对于新手学习计算机网络协议以及熟悉eNSP操作十分友好，强烈推荐！！！
