AT89C51使用DAC0832数模转换，波形发生器

  使用51单片机和DAC0832构建按键波形发生器，按下不同的按键能够产生不同波形，可以产生波形为阶梯波、三角波、方波、正弦波。

DAC0832简介

  DAC0832是采样频率为八位的D/A转换器件,芯片内有两级输入寄存器，使DAC0832具备双缓冲、单缓冲和直通三种输入方式。

  1、单缓冲方式。单缓冲方式是控制输入寄存器和DAC寄存器同时接收资料，或者只用输入寄存器而把DAC寄存器接成直通方式。此方式适用只有一路模拟量输出或几路模拟量异步输出的情形。
  2、双缓冲方式。双缓冲方式是先使输入寄存器接收资料，再控制输入寄存器的输出资料到DAC寄存器，即分两次锁存输入资料。此方式适用于多个D/A转换同步输出的情节。
  3、直通方式。直通方式是资料不经两级锁存器锁存，即 CS*，XFER* ，WR1* ，WR2* 均接地，ILE接高电平。此方式适用于连续反馈控制线路和不带微机的控制系统，不过在使用时，必须通过另加I/O接口与CPU连接，以匹配CPU与D/A转换。

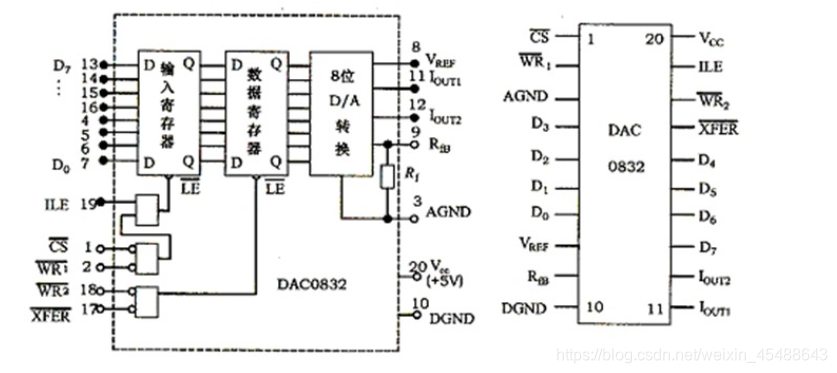

DAC0832的逻辑框图和引脚排列:

引脚简介：

D0~D7：数字信号输入端。

ILE：输入寄存器允许，高电平有效。

CS：片选信号，低电平有效。

WR1：写信号1，低电平有效。

XFER：传送控制信号，低电平有效。

WR2：写信号2，低电平有效。

IOUT1、IOUT2：DAC电流输出端。

Rfb：是集成在片内的外接运放的反馈电阻。

Vref：基准电压(-10~10V)。

Vcc：是源电压(+5~+15V)。

AGND：模拟地 NGND：数字地，可与AGND接在一起使用。

电路构建

单片机代码

#include<reg52.h>
#include<absacc.h>
#define uchar unsigned char
#define uint unsigned int
#define DAC 0x7fff //定义DAC端口地址
uchar code SINTAB[]={
   0x7F, 0x89, 0x94, 0x9F, 0xAA, 0xB4, 0xBE, 0xC8,0xD1, 0xD9,
											0xE0, 0xE7, 0xED,0xF2, 0xF7,0xFA, 0xFC, 0xFE, 0xFF};
uchar bdata Tbase = 0x20;
sbit KST
