android蓝牙连接过程分析(四.1)--配对流程

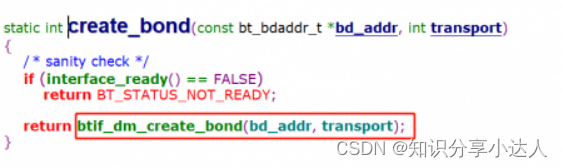

还是从上层的连接开始说起，当点击蓝牙进行配对的时候，调用create_bond开始配对连接

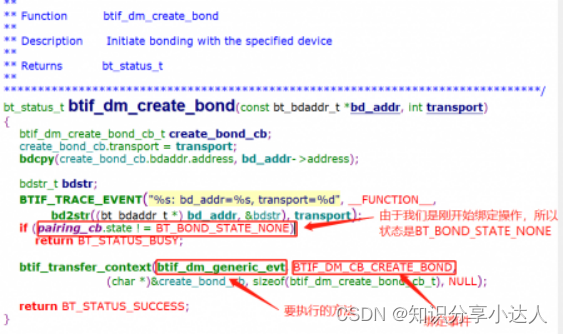

这里来到了btif_dm_create_bond函数中，由于我们刚开始进行绑定，所以绑定状态为BT_BOND_STATE_NONE,如果是其他状态，说明设备正在进行绑定，或者已经绑定成功，直接返回，然后再里面调用btif_dm_generic_evt继续绑定操作，同时传入BTIF_DM_CB_CREATE_BOND这个事件

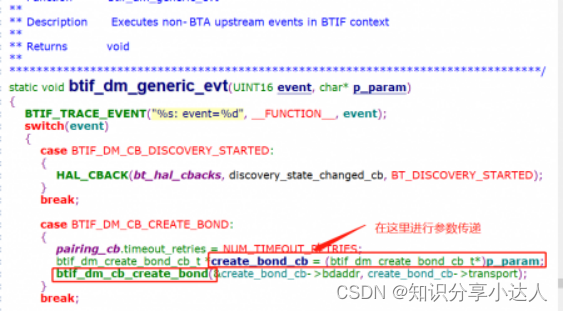

btif_dm_generic_evt函数中进行参数传递，然后调用btif_dm_cb_create_bond

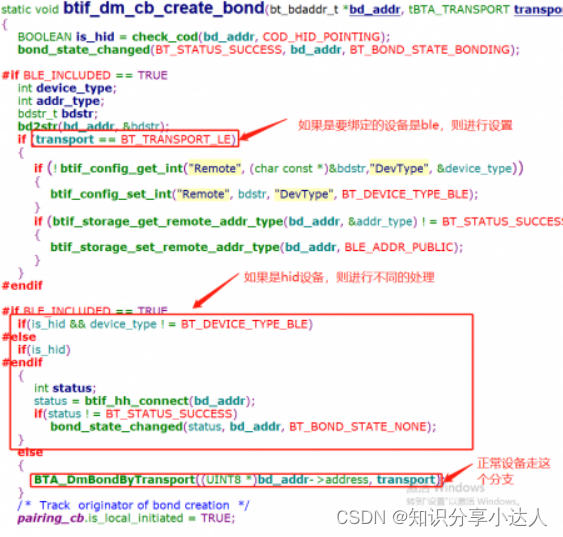

在函数中判断要连接的设备是不是hid(human interface device)人体接口设备，如果是hid，则另外作特殊处理，这里我们暂时假定不是hid，正常的设备调用BTA_DmBondByTransport继续

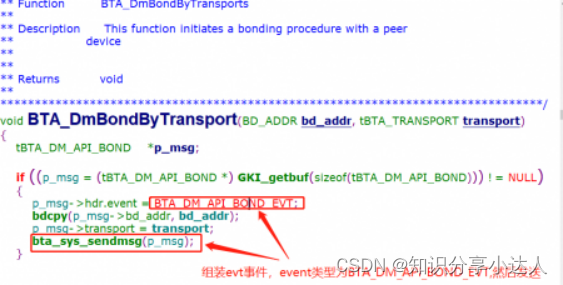

在BTA_DmBondByTransport函数中，我们看到了熟悉的一幕，组装evt事件，事件类型为BTA_DM_API_BOND_EVT,然后发送

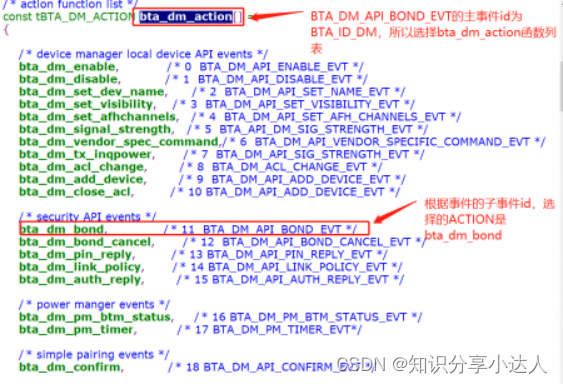

BTA_DM_API_BOND_EVT的主事件id为BTA_ID_DM,所以选择bta_dm_action函数列表，然后根据子事件id，选择的ACTION是bta_dm_bond函数执行

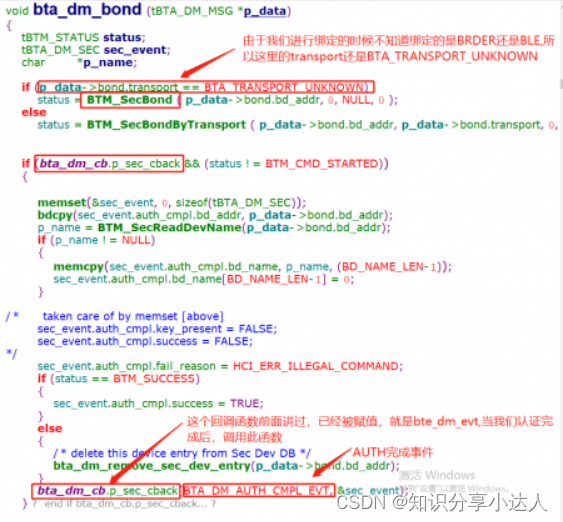

在bta_dm_bond函数中，因为我们还不能确定绑定连接的设备是classic设备还是ble设备，这里的transport还是unknown，调用BTM_SecBond函数执行，也就是安全绑定，在这个函数最下面，最后调用了bta_dm_cb.p_sec_cback这个回调函数，这个回调我们前面也已经说股，就是bte_dm_evt函数，并且传入了BTA_DM_AUTH_CMPL_EVT事件，也就是认证完成后，调用bte_dm_evt函数处理

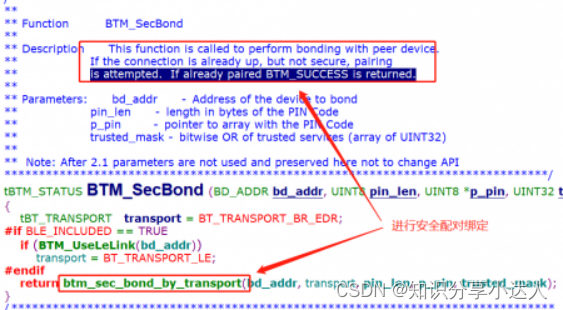

来到BTM_SecBond中，继续调用btm_sec_bond_by_transport函数，如果我们没有进行安全连接，则尝试进行配对操作，因为配对过程会进行认证，保证安全，如果是已经配对过的设备，则不需要进行配对，直接返回BTM_SUCCESS,表示连接成功，这里我们继续调用btm_sec_bond_by_transport进行安全绑定连接

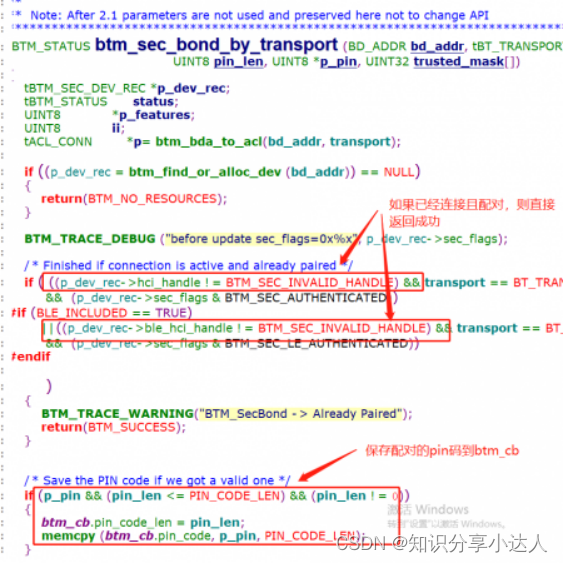

btm_sec_bond_by_transport函数首先做一些判断，如果蓝牙设备已经连接并且配对建立链路，则直接返回，然后保存要进行配对的配对码，这里就进入到配对的过程

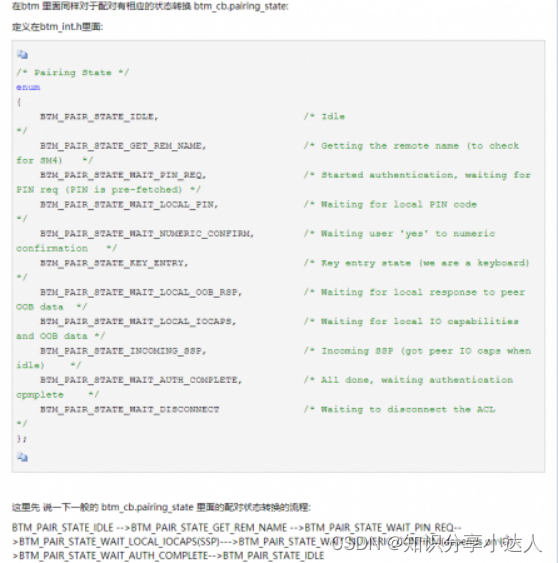

因为涉及到了配对过程，所以这其中必然会有配对的状态，右图就是配对涉及到的状态，以及配对状态转换的流程，刚开始我们的配对状态为BTM_PAIR_STATE_IDLE

由于我们要进行安全连接，所以这里还有一个安全性连接标志，在我们最开始启动security的时候，初始化为BTM_SEC_IN_USE，表示启动安全性绑定连接

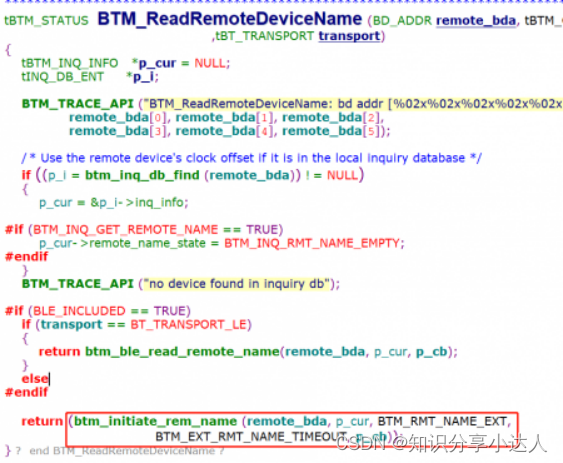

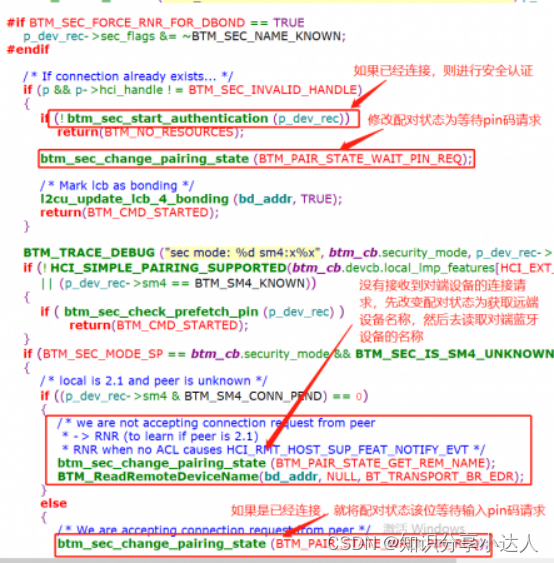

我们前面的连接流程介绍过，第二个步骤会进行feature exchange，这个步骤是可选的，所以这里如果我们没有获取到对方特性feature,就去获取对方蓝牙设备的名称,将配对状态改为获取远端蓝牙设备，也就是BTM_PAIR_STATE_GET_REM_NAME,同时调用BTM_ReadRemoteDeviceName函数获取远端蓝牙设备名称，同时，如果前面的步骤都完成了，则直接进行安全认证，将配对状态改为等待pin码输入，也就是BTM_PAIR_STATE_WAIT_PIN_REQ

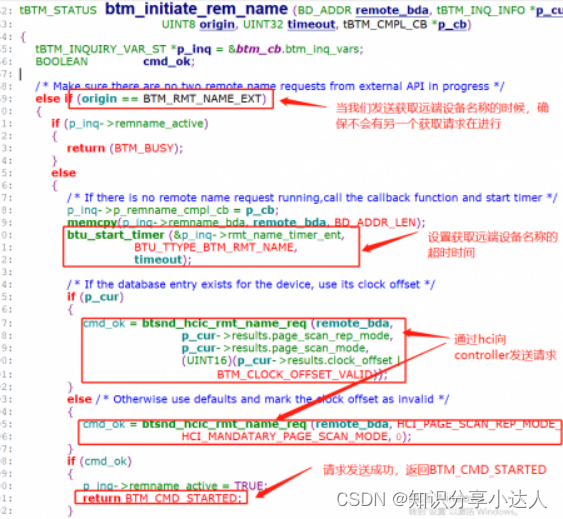

这里我们来看下RNR，在里面调用btm_initiate_rem_name函数

在这里我们发送命令不仅仅只是获取了对端蓝牙设备的名称，也包含了获取对端蓝牙设备其他的特性，也就是我们的连接流程中的第二步，feature exchange,那么这个时候，controller会上报hci remote host supported features notification事件

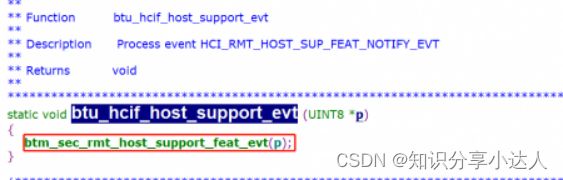

controller上报的event都由btu_hcif_process_event处理，在这里事件类型为HCI_RMT_HOST_SUP_FEAT_NOTIFY_EVT,调用btu_hcif_host_support_evt函数来处理

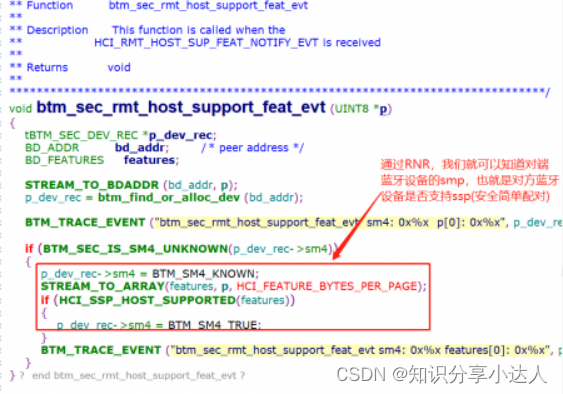

继续调用btm_sec_rmt_host_support_feat_evt

在这个函数中，最重要的一件是就是看对方蓝牙设备是否支持ssp(安全简单配对)，如果支持ssp，sm4=4，这个也是我们蓝牙连接流程第二步feature exchange中所要做的事件，正好相吻合

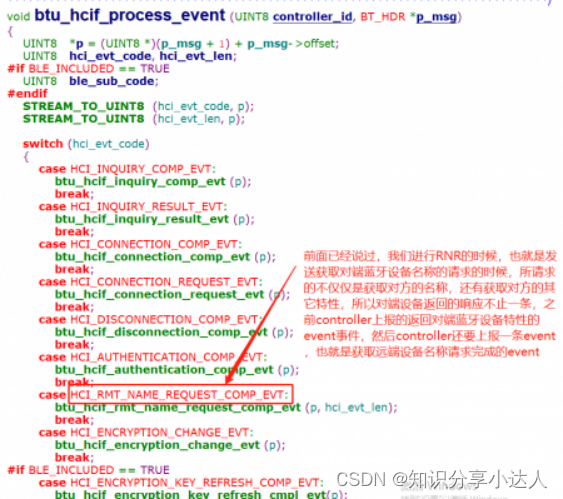

之前我们进行RNR的时候获取对端蓝牙设备名称，那么这里对端蓝牙设备还需要返回该请求的响应，也就是HCI_RMT_NAME_REQUEST_COMP_EVT,代表RNR的完成
