DIY装机笔记——主板篇

图1

图2

图3

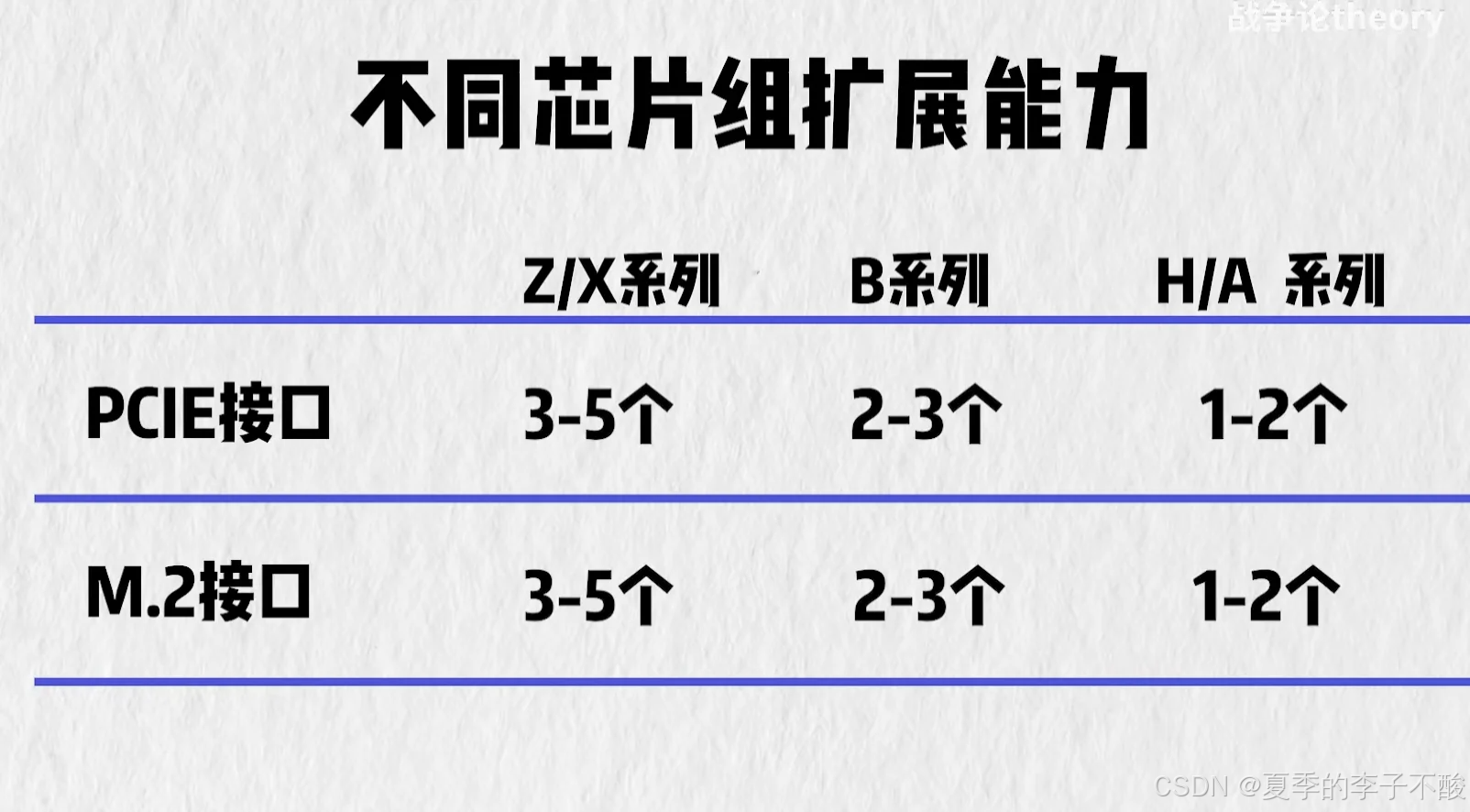

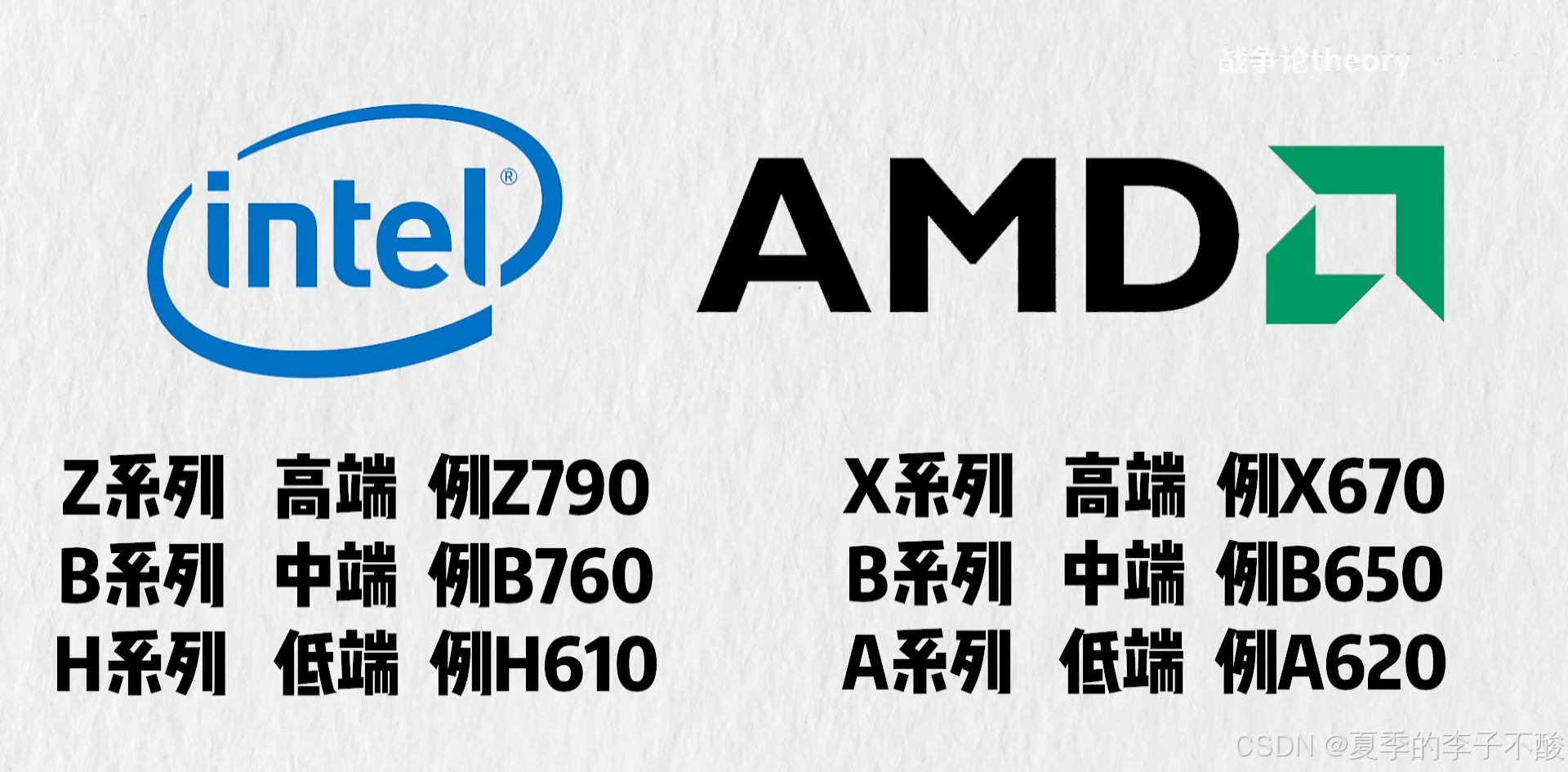

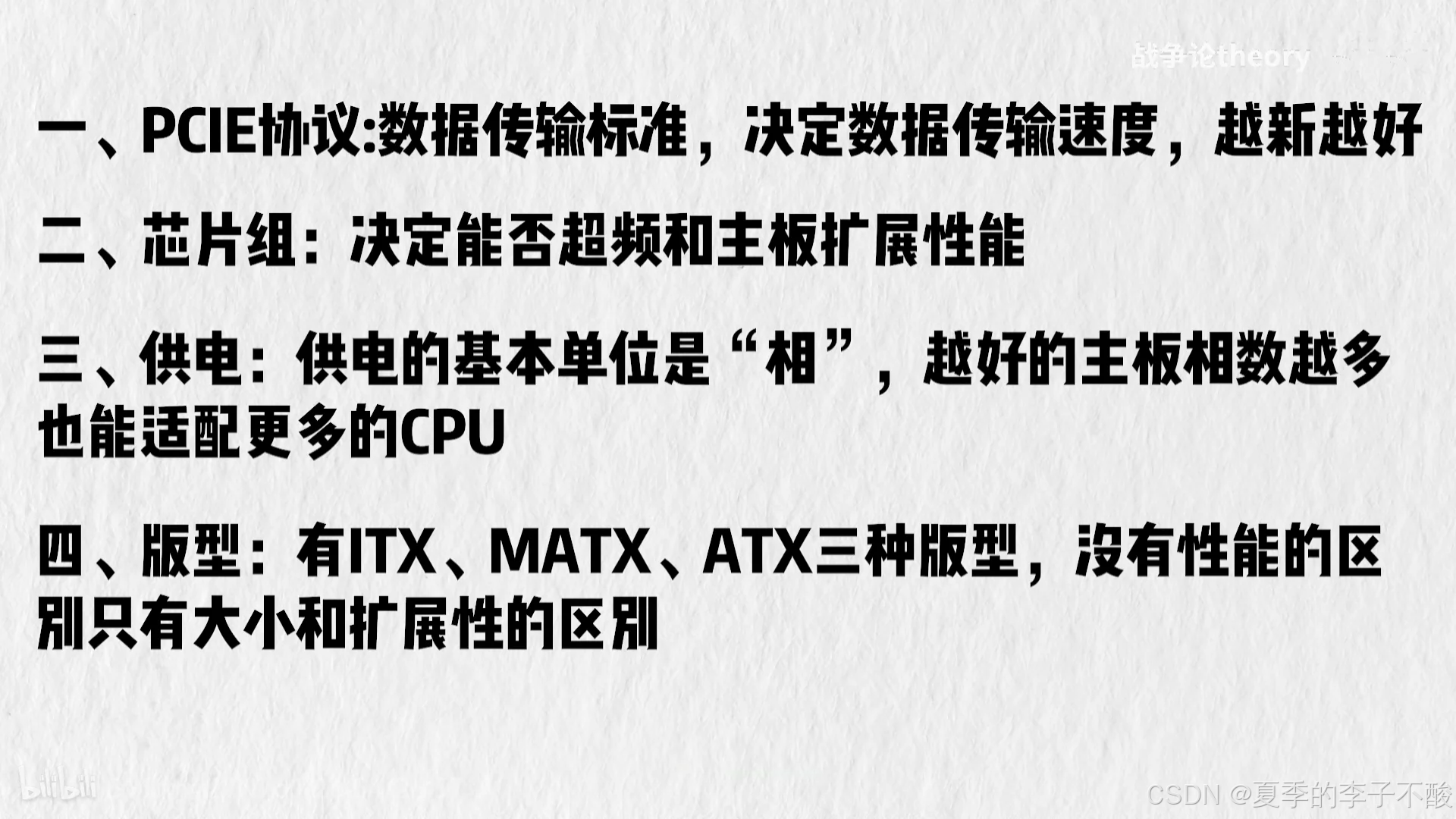

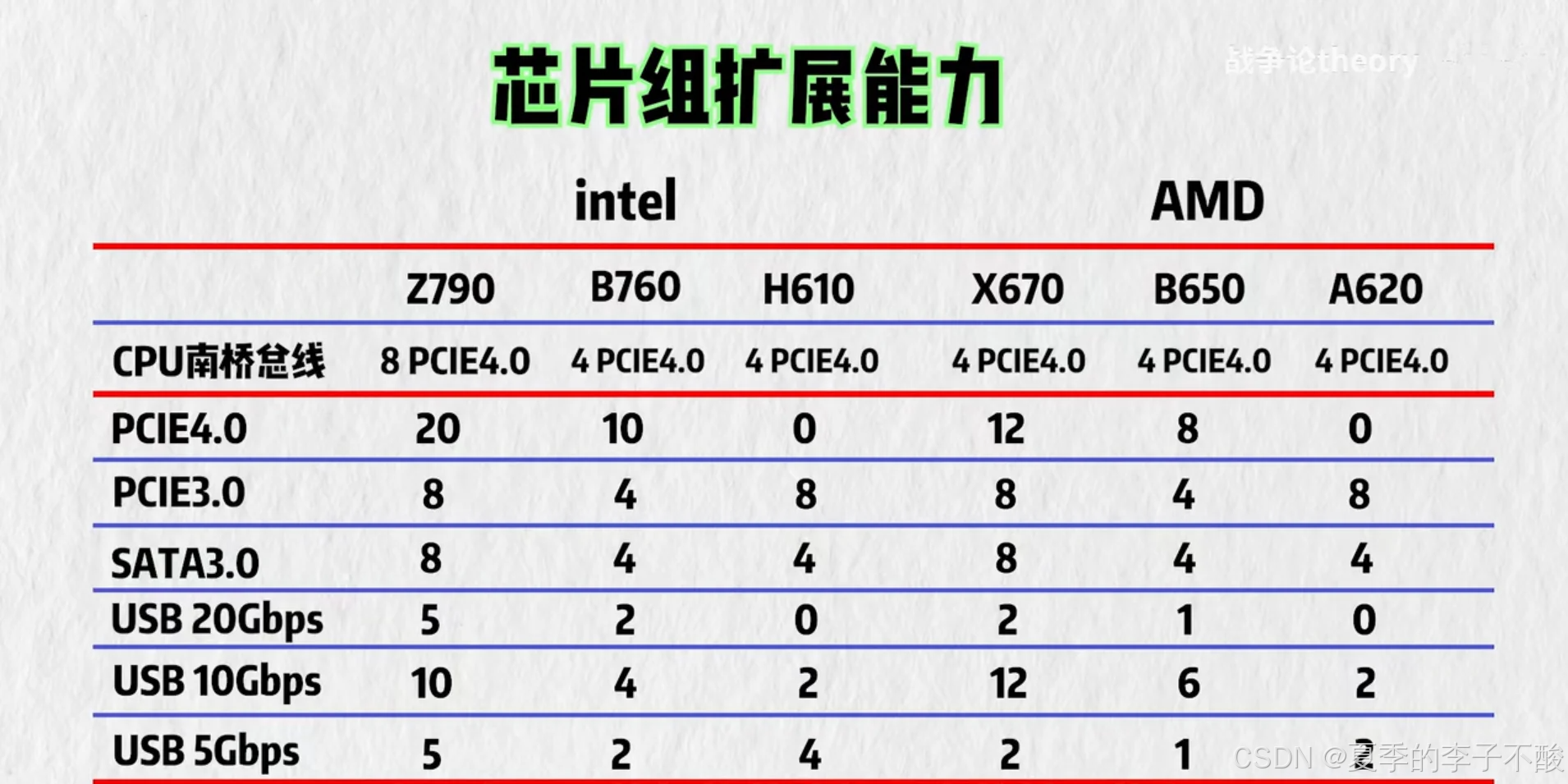

首先我们要考虑主板上的芯片组和和我们的芯片是否匹配，也决定了我们主板对应的拓展能力，拓展能力主要就是让我们可以接更多的固态或者机械键盘等器件，当然这是一块硬盘这些不足够的情况，参考图1-3。

图4

图5

图6

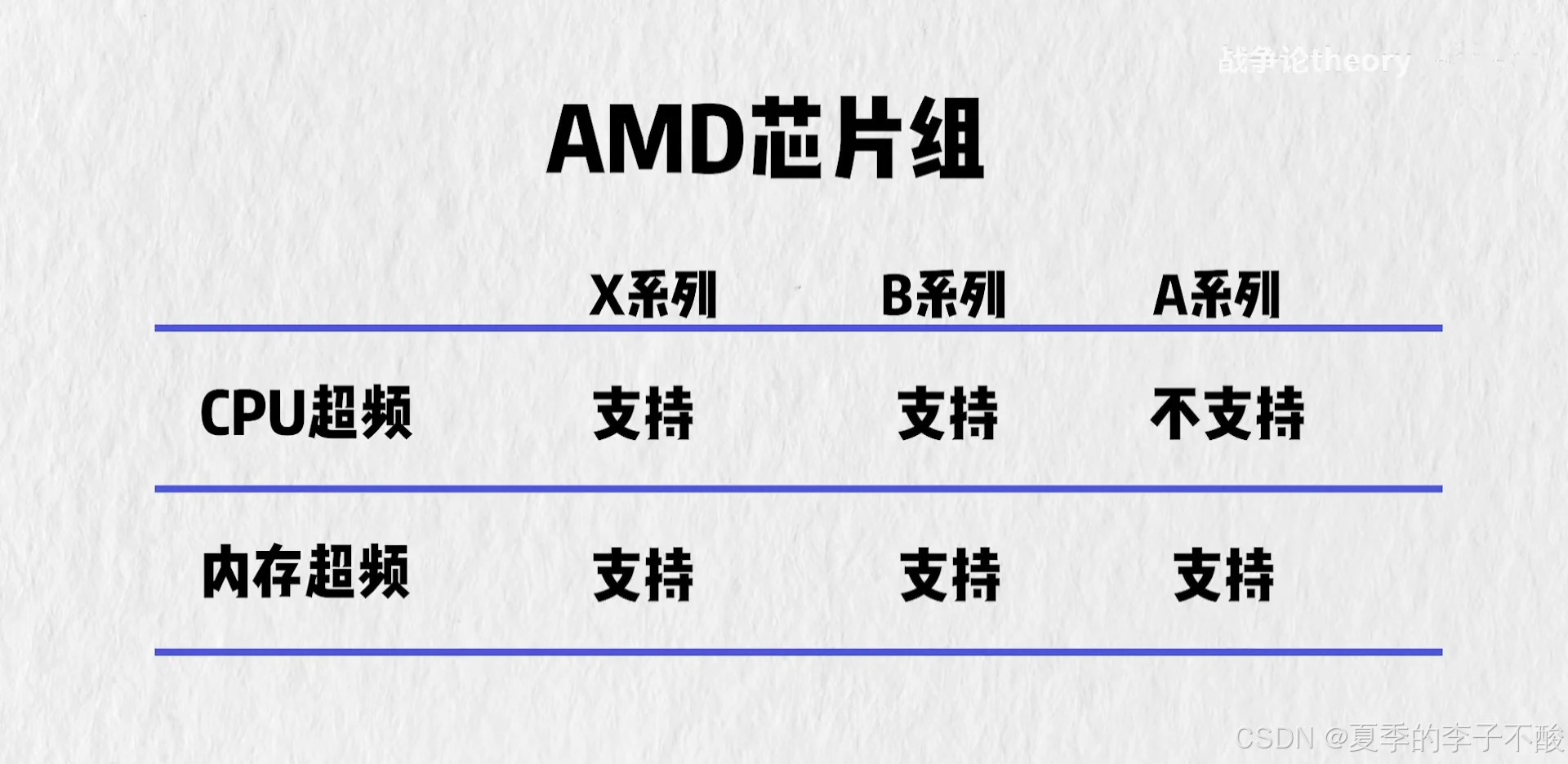

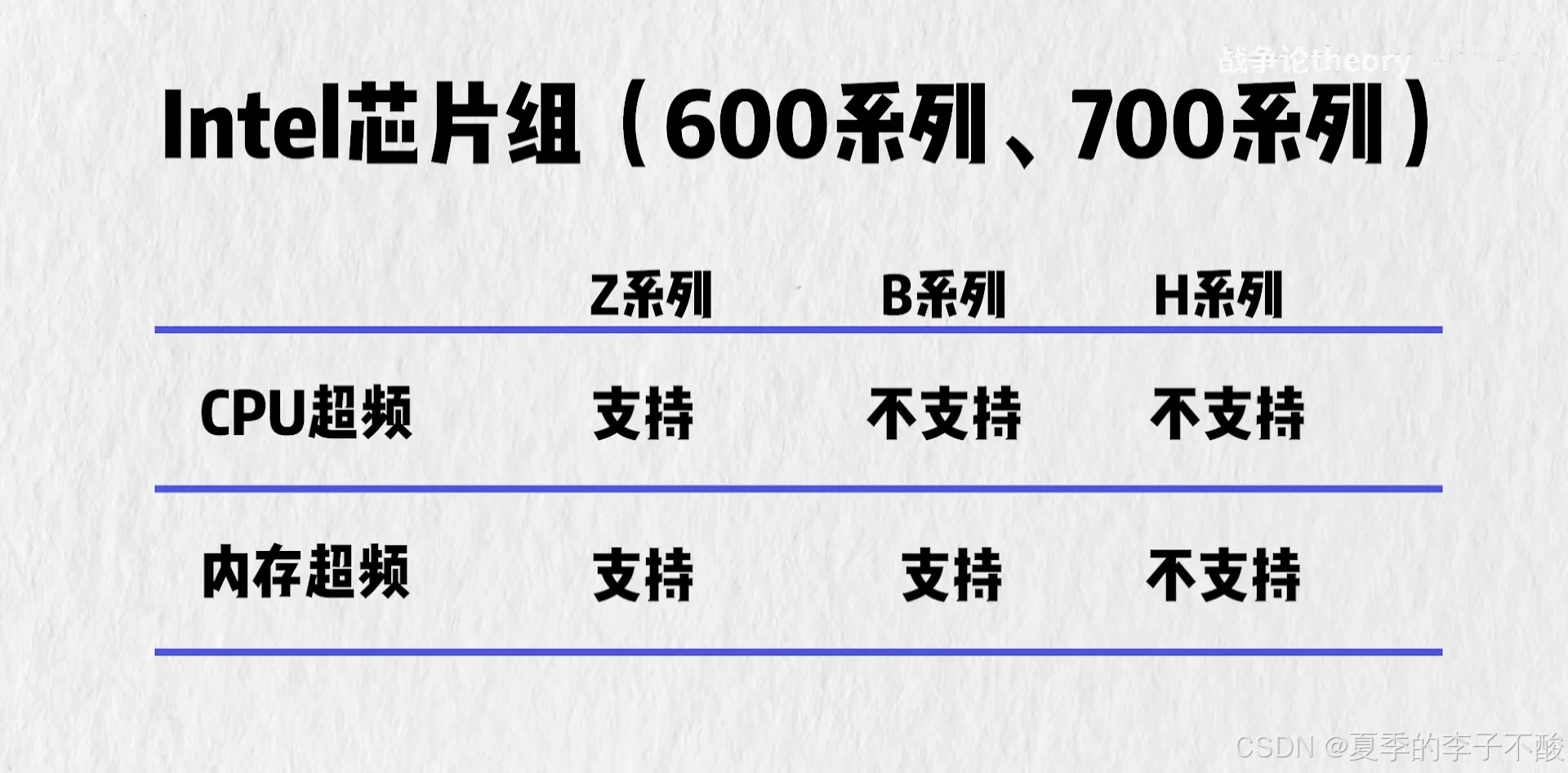

一些玩家可能还会考虑内存和CPU超频，不过像我这种普通玩家我一般也不会去超频，参考图4-6。

图7

图8

图9

图10

图11

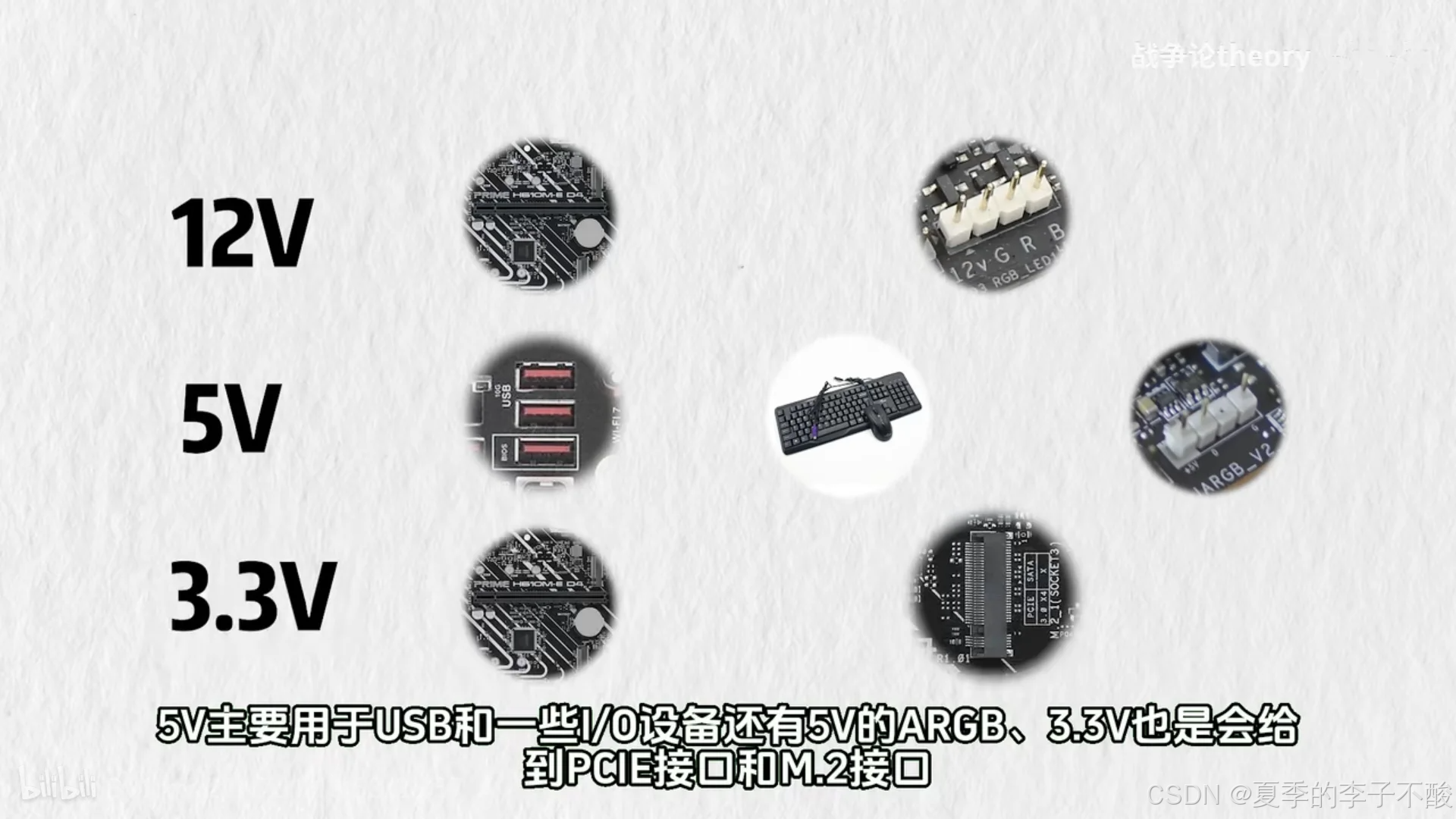

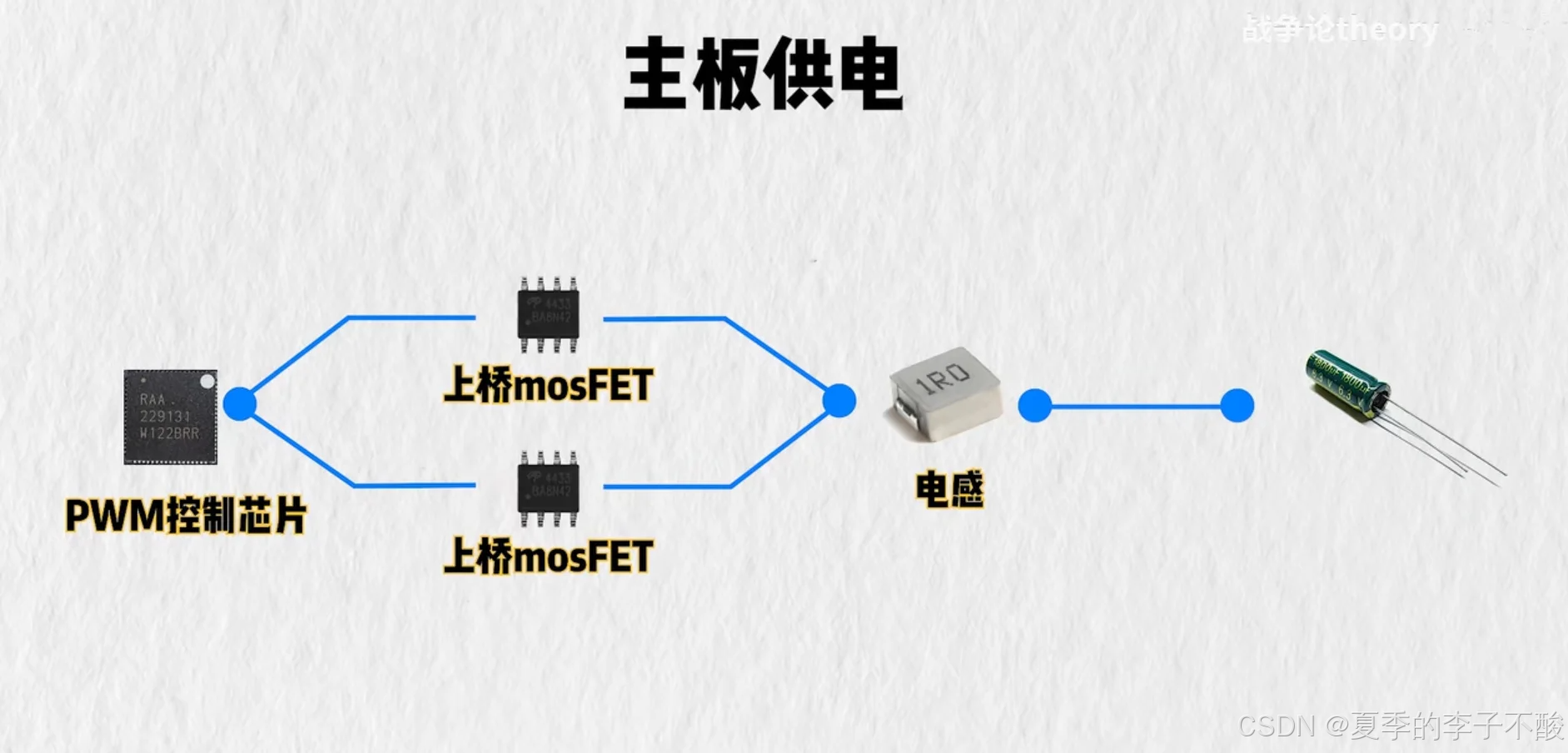

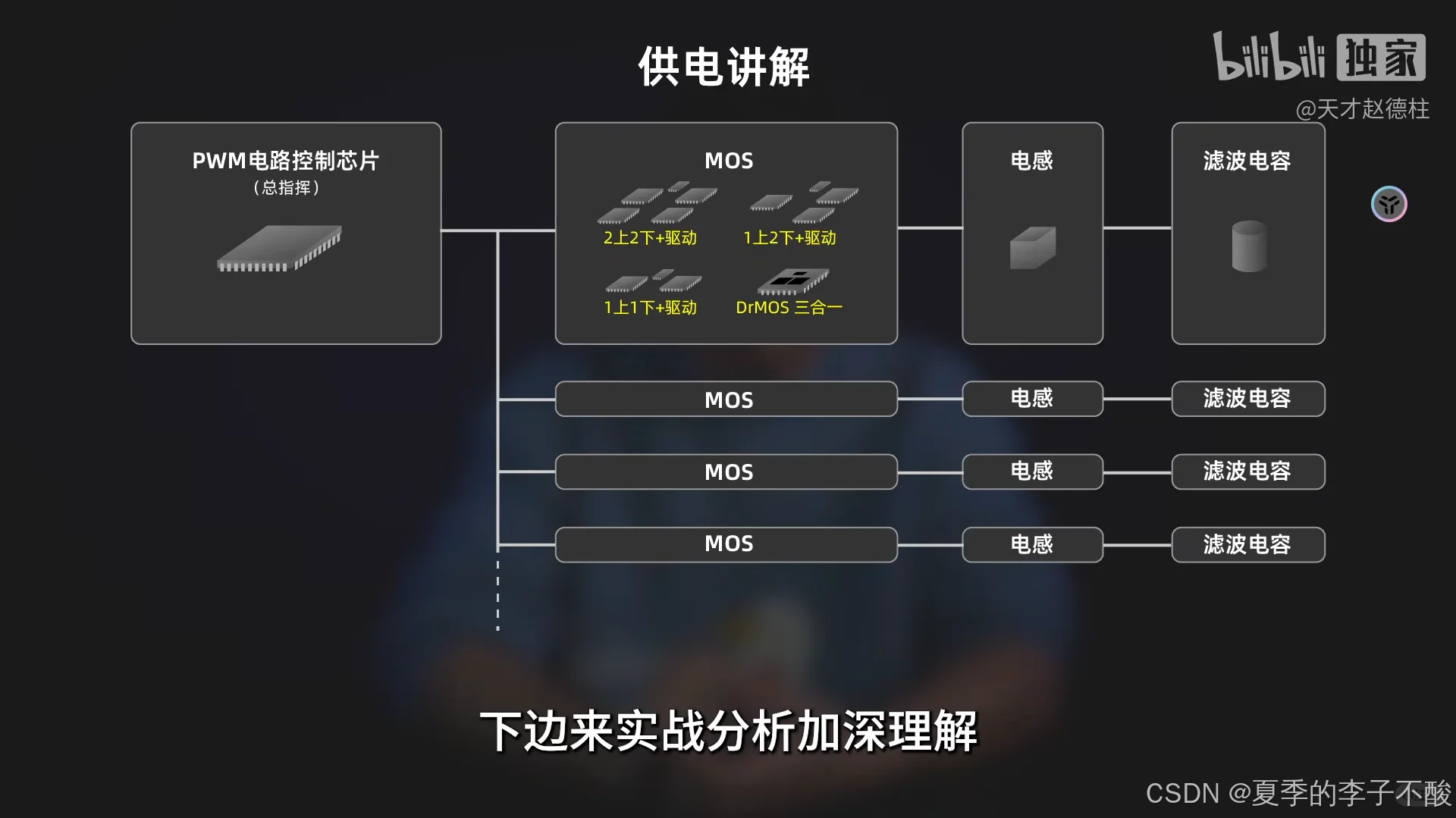

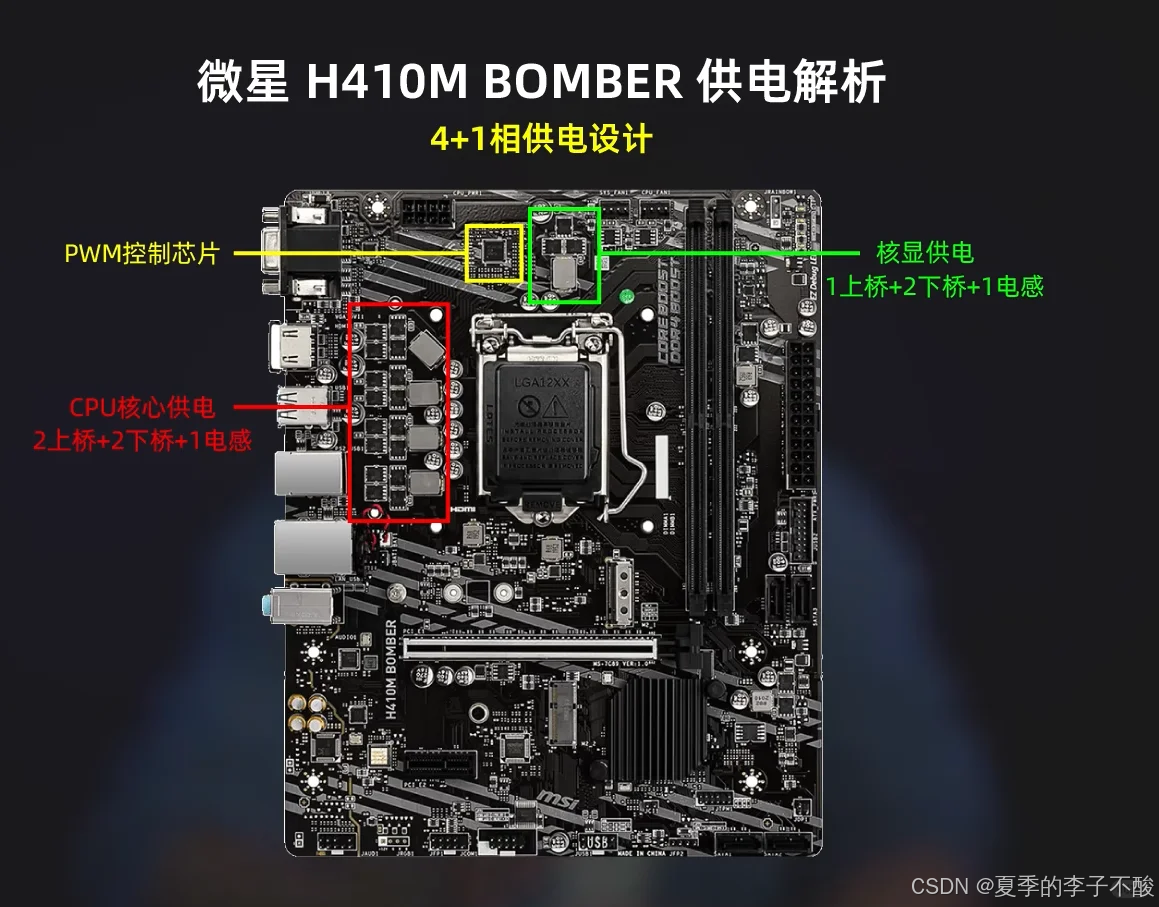

供电也是重要考虑的一点，好的供电才可以把CPU性能发挥出来。供电由pwm芯片+上下桥mosfet+电感+电容组合而成，为一相供电，可以参考图7-11。#电脑配置

图12

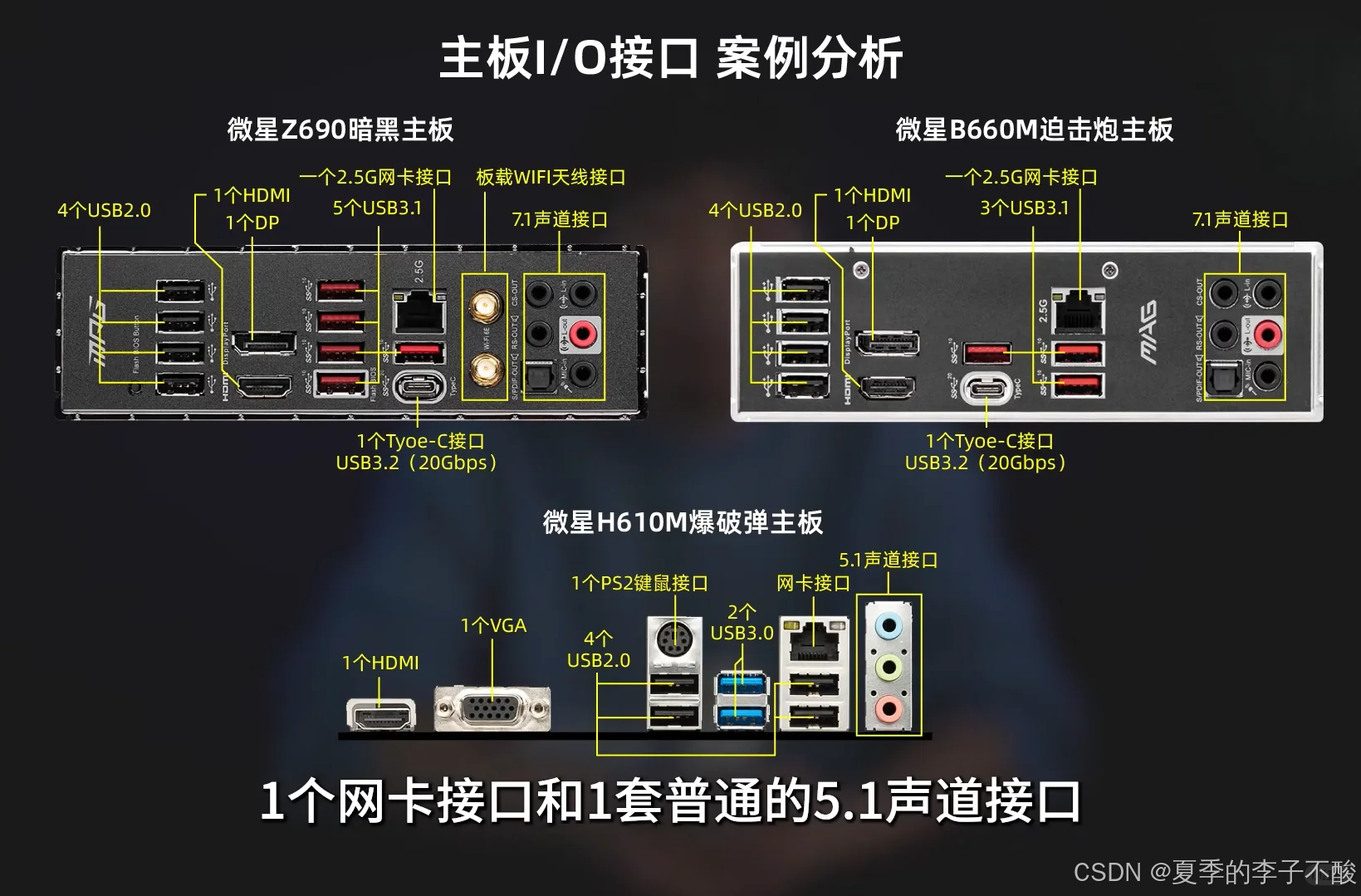

主板上I/O接口，参考图12，大多数接口我们都可以识别。如果我们有独显，记得要讲显示屏的HDMI线接到独显上。内存条安装在CPU右侧，显卡安装在PCIE接口上。 接下来就是主板上一些对应接口接什么的笔记。

图13

图14

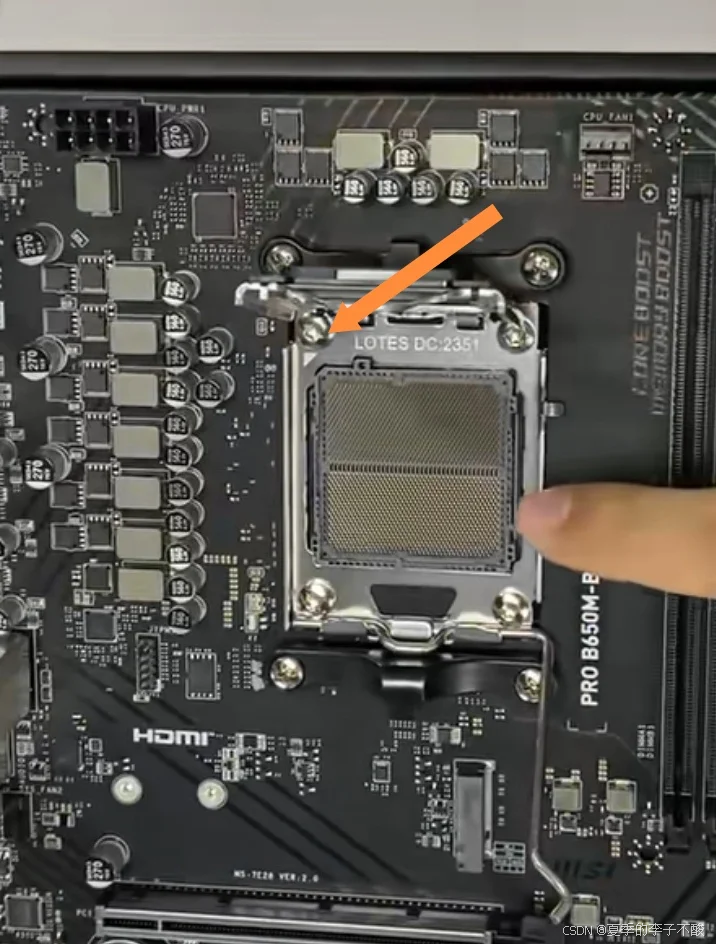

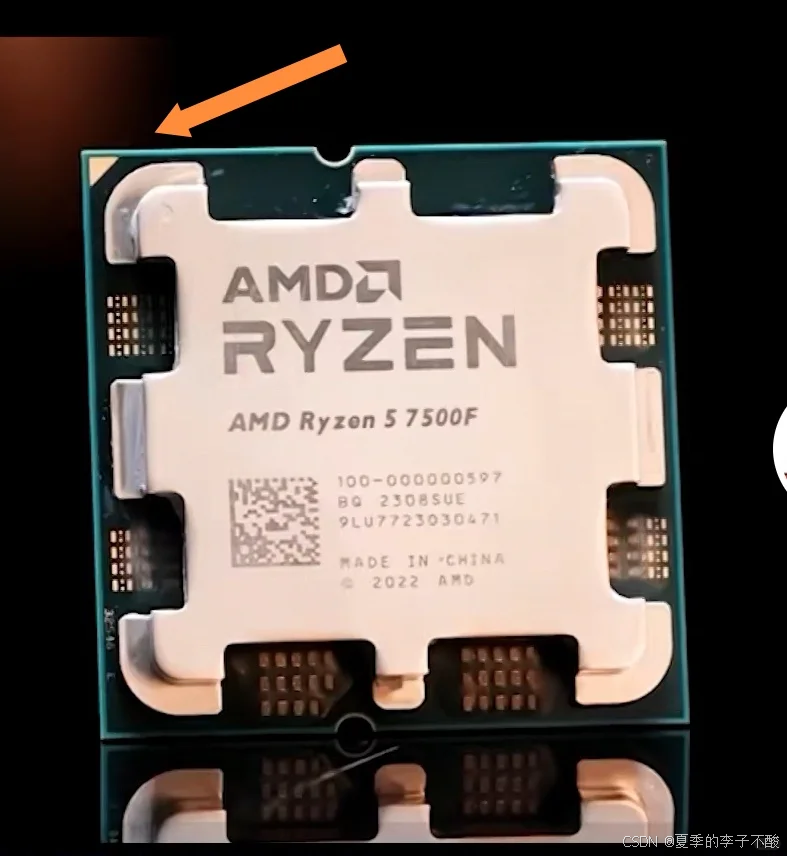

CPU安装注意CPU上四周的小金三角形和主板上的小金三角形相对应，参考图13、14。 主板上右上角或左上角一个8pin的接口写着CPU_PWR，是主板CPU的供电接口，接电源4+4pin的接口；还有一个电源上6+2pin接口是用来接显卡的。

图15

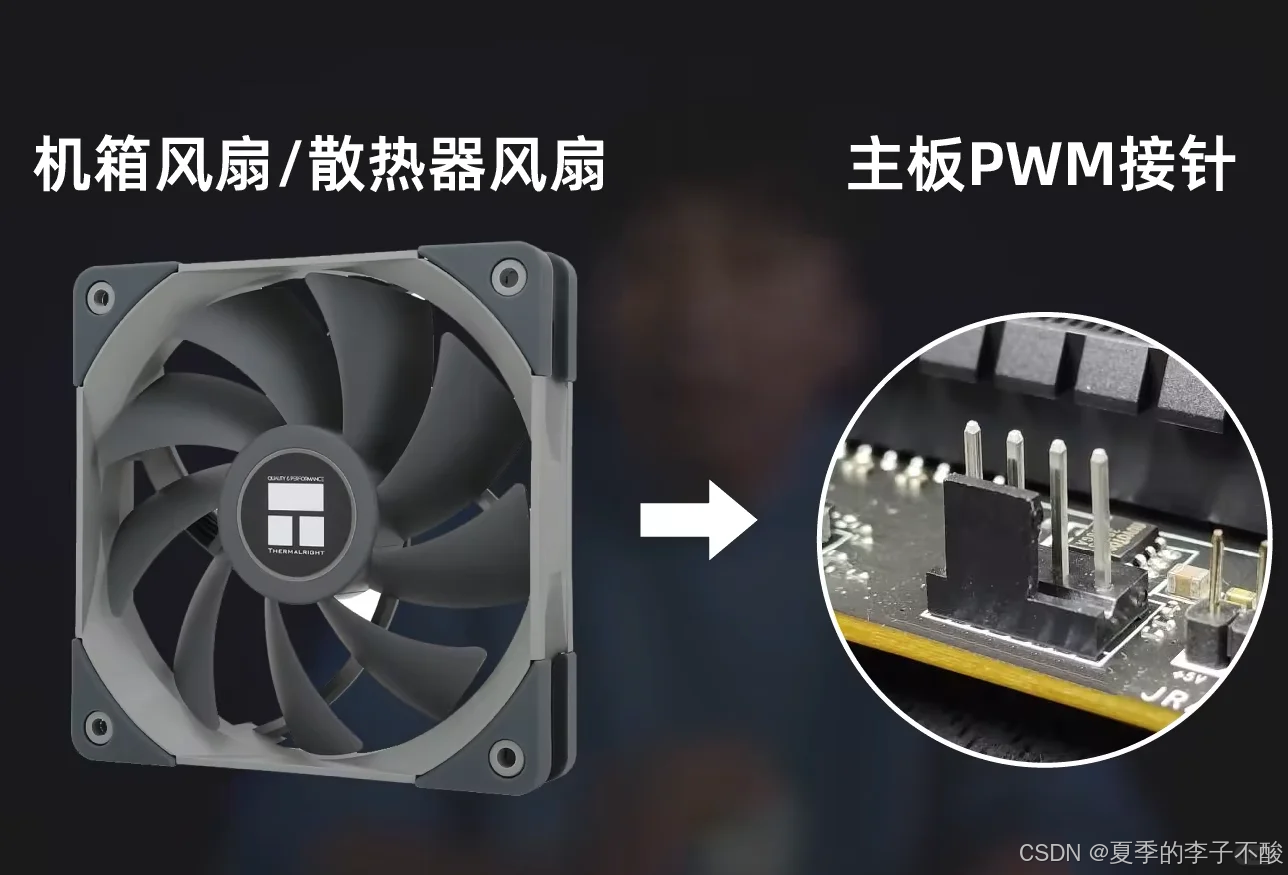

CPU_FAN是接CPU散热器风扇，SYS_FAN是接机箱风扇，一般是小5pin接口，参考图15。

图16

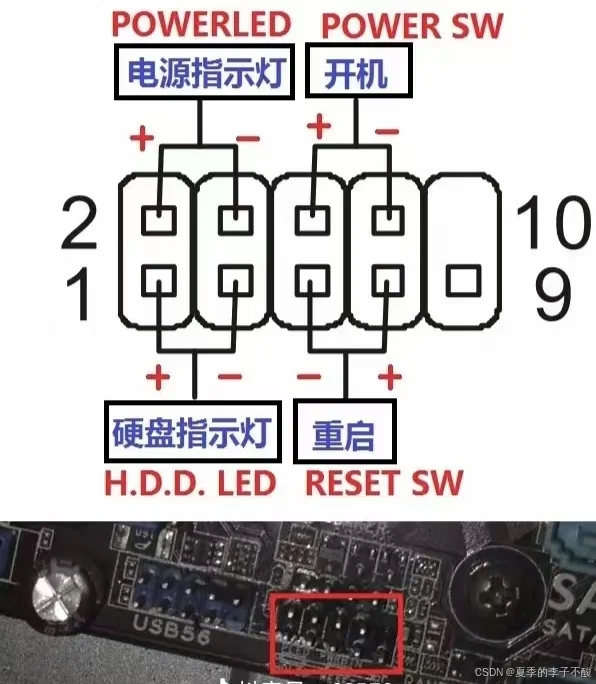

电源指示灯、硬盘指示灯、重启、开关参考图16。主板上写着JAUD1是音频接口和机箱上的AUDIO线相连，写着USB2.0和USB3.0的接口都是接机箱上的线，USB3.0一般为蓝色的线，

图17

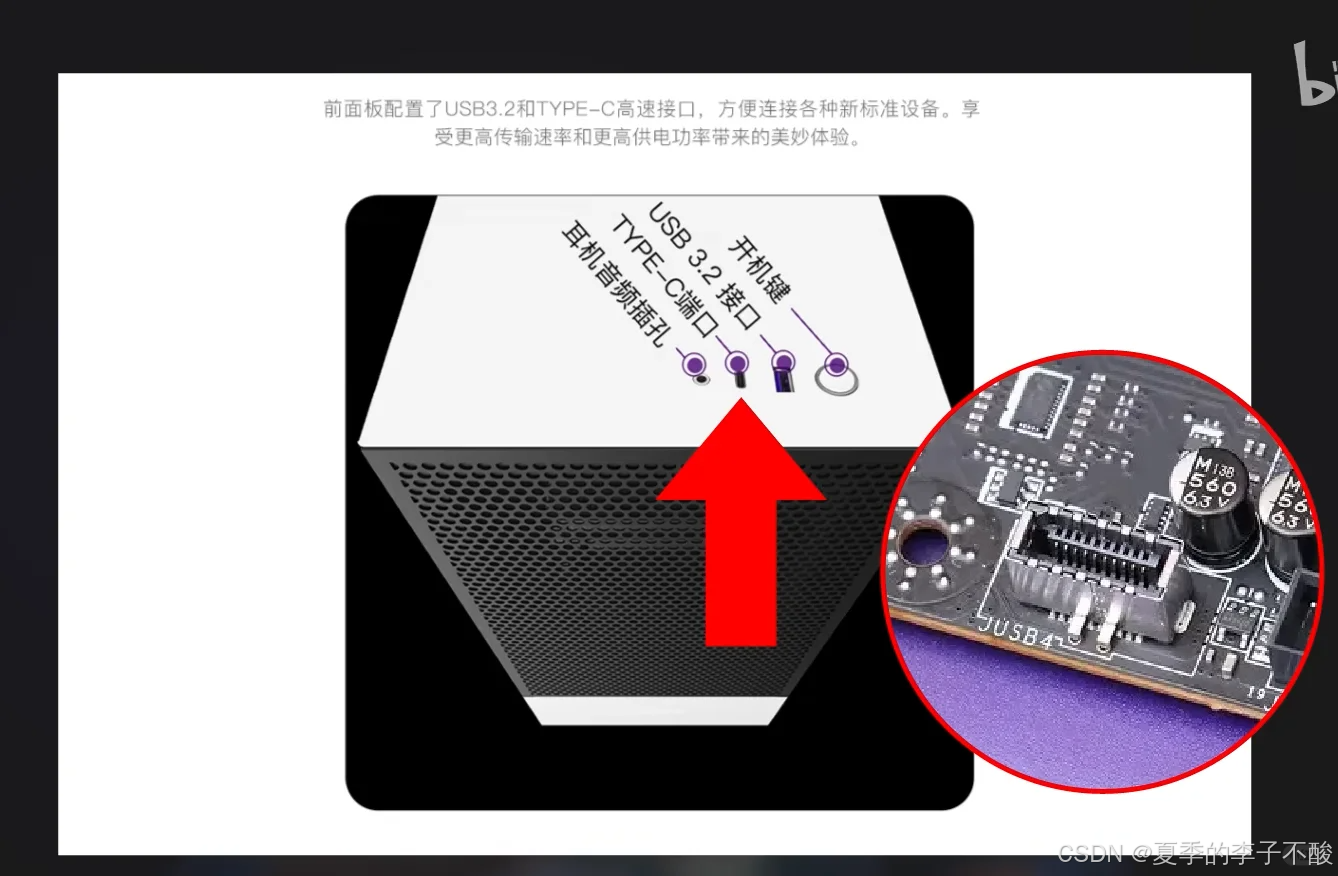

type-c参考图17。主板的供电接口最好辩识，为24pin接口。#台式电脑 #关于我的电脑 #电脑
