模电小知识之放大电路

地

1.在电子电路中，称放大电路的公共端为“地”。比如，在交流通路中，放大电路的输入回路和输出回路以发射极为公共端，我们就称这样的电路为共射放大电路。
2.交流等效电路中哪个极接地，接地端就是公共端，就是共什么放大电路
3.放大电路中的“地”，并不是真正意义上的地，它只表示一个参考电平，所以电路中并不会有电流流入“地”
4.所谓的直流地和交流地，就是分别指直流和交流电压的参考点
5.交流电被驮伏在直流电上，交流信号的中值就是直流信号的电平
6.虽然不会有电流流入地，但是电流可以通过接地点再从其它接地点流入电路

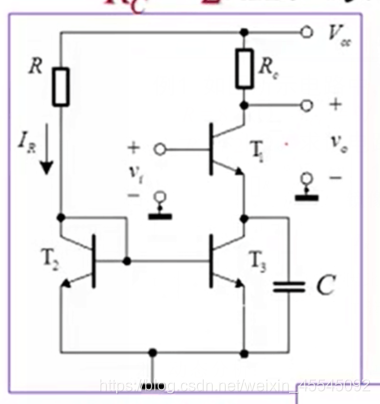

这是一个存在镜像电流源的电路，在静态时，T1管有发射极电流，则T1管也有基极电流，但是T1管的基极电流流去哪里了呢
答案是静态时输入信号置零，从T1管基极流出的电流，通过其他接地点又流回了电路
所以放大电路里的地只是一个参考电平，所有的接地点都是相连接的，电流可以通过地在电路的不同位置流入流出，但不会流进“地”中消失不见

静、动态分析

1.静态分析和动态分析依据的原理是叠加定理，分别研究只有直流电源作用下的直流通路和只有小信号作用下的交流通路
2.叠加原理本来只能应用于线性电路中，但对于放大低频小信号的放大电路，就其工作时端口的输入、输出特性而言是满足叠加定理的

偏置

定义

将电路中某一点施以一定的电压，使这一点上的电位从零电位偏移至预定的正电位或负电位点

偏置电阻

晶体管工作时，需要各极具备合适的直流偏置电压。由于电源电压为单值，就需要电阻将其阻降为各极合适的数值，这些电阻就是偏置电阻

有源器件和无源器件

有源器件：需要外加电源才能实现其特定功能的器件，如：晶体管、场效应管
无源器件：不需要外加电源，单靠信号就可以实现其特性的元件，如：二极管、电阻、电容、电感
