matlab绘制离散系统的零极点分布图

数据线

已于 2025-02-07 21:02:37 修改

阅读量7.5k

点赞数 5

分类专栏： Matlab 文章标签： matlab dsp 数字信号处理

于 2021-02-18 20:25:19 首次发布

本文链接：https://blog.csdn.net/weixin_45545092/article/details/113852689

版权

Matlab 专栏收录该内容

11 篇文章

订阅专栏

本文介绍了如何使用MATLAB的zplane和impz函数来绘制离散时间系统的零极点分布图以及计算单位脉冲响应。通过示例展示了具体操作步骤，包括设置系统函数的分子和分母多项式系数，然后调用这两个函数生成图形和计算响应值。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

zplane函数（Zero-pole plot for discrete-time systems）

zplane(b,a)

b:H（Z）分子多项式系数
a:H（Z）分母多项式系数

利用zplane函数可以绘制系统函数的零极点分布图

impz函数（Impulse response of digital filter）

[h,n]=impz(b,a)

b:H（Z）分子多项式系数
a:H（Z）分母多项式系数
h:单位冲激响应的幅度
n:样本时间

例：
给出系统H（Z）=（1+2z^-1+ z ^-2）/（1-0.5z ^-1-0.005z ^-2+0.3z ^-3）的零极点分布图，并求其单位脉冲响应h(n)

b=[1,2,1];a=[1,-0.5,-0.005,0.3];

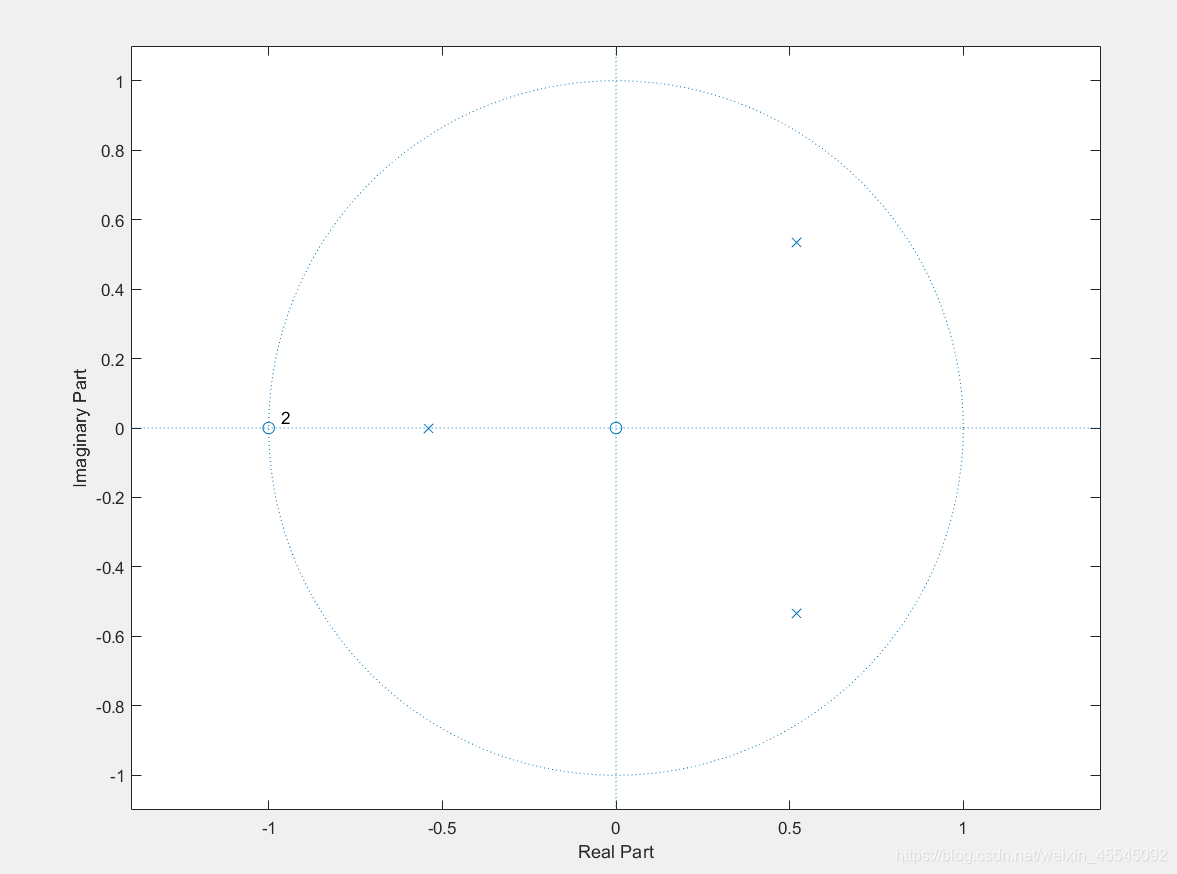

figure(1);
zplane(b,a);
num=[0 1 2 1];den=[1,-0.5,-0.005,0.3];
h=impz(num,den);

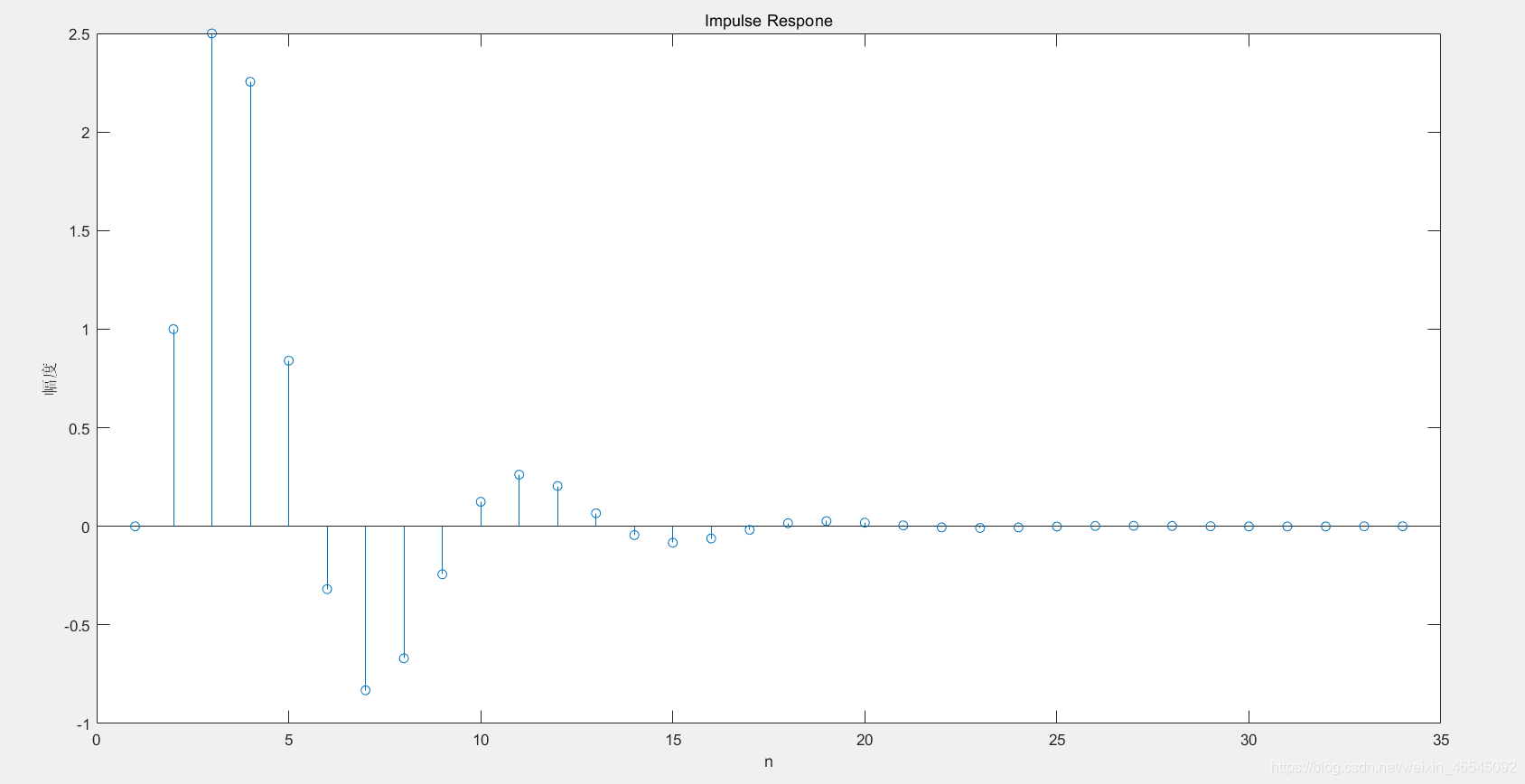

figure(2)
stem(h);
xlabel('n');
ylabel('幅度');
title('Impulse Respone')

在这里插入图片描述
