一、实验目的

通过编写汇编语言在电路箱硬件上实际运用8255，进一步深化对于8255芯片工作方式0的理解。学会控制LED、数码管等元件，通过编写小的程序实现简易的交通系统模拟。在此基础上，能够利用中断考虑相对复杂的情况。进一步完成对真实路况的考虑。

二、实验设备与环境

硬件上，使用实验室的TPC-ZK-II硬件实验箱，系统由USB总线接口模块、TPC-ZK-II实验系统及集成开发环境软件组成。USB总线接口模块通过USB总线电缆与pc机相连，模块直接插在TPC-ZK-II实验系统上。具体硬件见使用指导书。

软件上，使用TPC-ZK-II集成开发环境。为用户提供了程序的编辑、汇编、调试、运行等功能。

三、实验内容与指标

3.1设计要求

（1）实际学习十字路口交通灯原理，确定实现的算法流程。

（2）利用实验箱的硬件电路要求，完成对8255芯片的运用。

（3）编程实现并调试完成交通信号灯的模拟控制。

（4）分析设计方案，并比较和实际交通信号灯技术的性能差别。

3.2设计目标和性能比较

3.2.1基础功能

通过编程，控制8255芯片输出到LED排灯，实现对于东西、南北信号灯亮灭情况的模拟。如通行/禁行时间30s，原绿灯向黄灯闪烁3s、红灯向保持不变，随后路灯红绿交替重新30s计时。

3.2.2扩展功能

通过编写程序，是数码管以倒计时的形式显示实时倒计时时间。此外，如果遇到特殊情况，可以通过按键处理一下两种情况：1.当红灯时间大于6s，按下一个按键可以使两方向的红绿灯翻转，使行人获得优先的通过权。2.当路口遇到突发状况，可按下按键，使两方向路口全红10s，使紧急车辆通过后恢复形式。

3.3硬件电路图

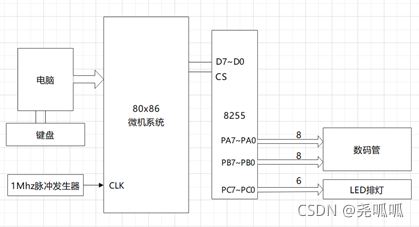

通过功能的确定以及一系列调试，最终确定硬件电路图如下。其中L7、 L6、 L5 作为南北路口的交通灯与 PC7、 PC6、 PC5 相连，L2、 L1、 L0 作为东西路口的交通灯与 PC2、 PC1、 PC0 相连。编程使六个灯按交通灯变化规律燃灭。

四、程序流程图

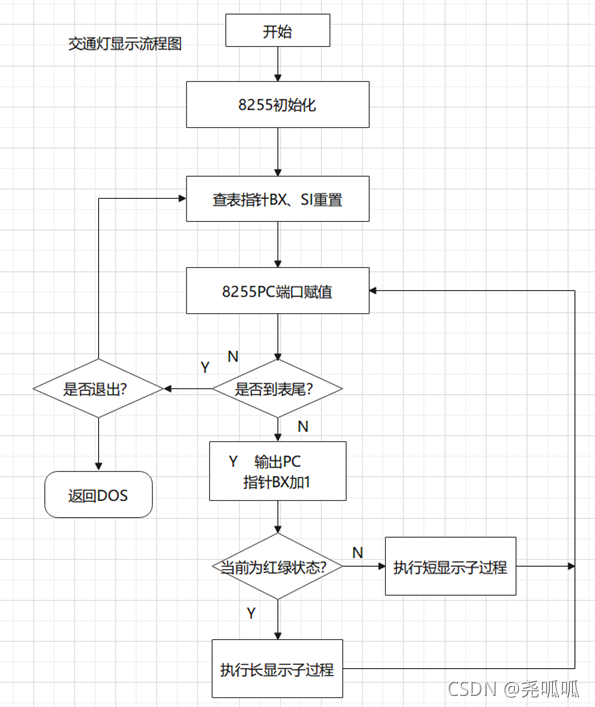

设置一个数值表来查询下一次LED灯的状态，每次赋值后，都要对值进行判断，观察其是否到达最后一位，如果到达就应刷新指针，开启一个新的循环。若没到末尾，则进一步判断处于哪种状态，进而调用并执行不同的子过程。

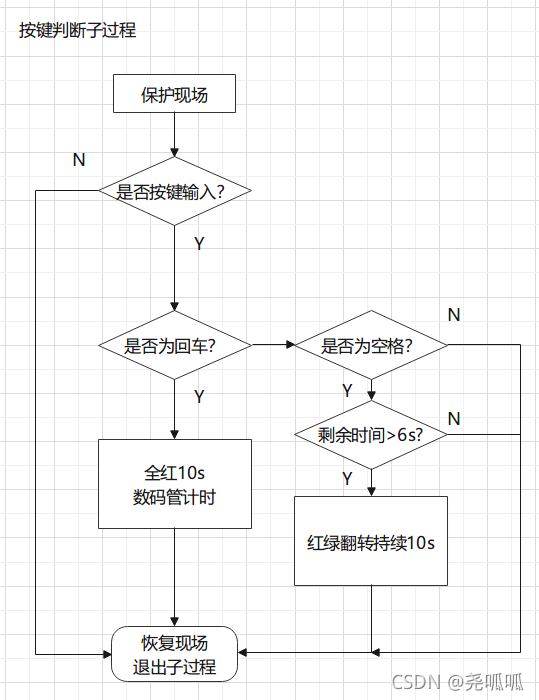

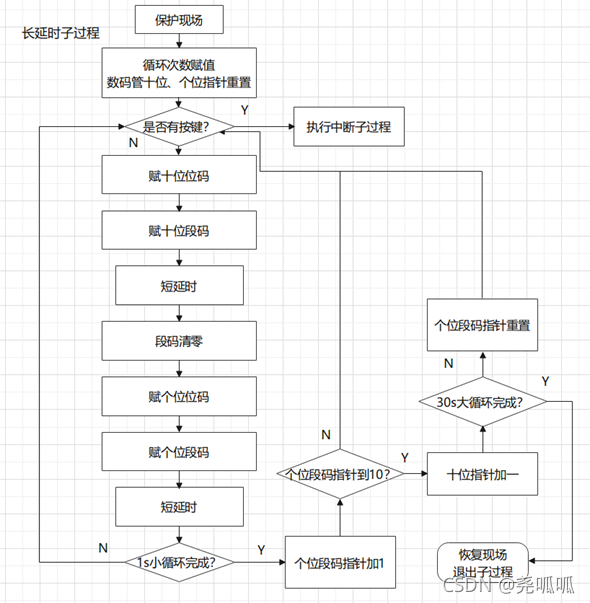

长延时为30s的红绿显示，短延时为3s的黄灯闪烁状态，由于短延时没必要存在按键终端，且数码管只有一位，显示也比较简单。因此这里只展示长延时30s的子过程，通过多次调用小延时使得每个小循环为10s，大循环为30s。伴随着数码管的并行显示。小循环是由多次小延迟程序叠加而来，这样做的目的在于通过快速切换同时显示两位数码管。在每次数码管交替切换后，都会进行按键的判断，若有按键输入则会进行相应的按键处理，否则返回长延时继续执行。对于按键处理子过程，将寄存器事先压入栈，可以很好的保护现场，使得执行完特殊情况后能够恢复计时。

五、方案设计与讨论

在延时方面，由于需要特定延时时间，因此可以有两种思路解决时间问题。首先可以通过编写延时子过程解决，当前解决方法就是这样，但这样做会使数码管的同时显示存在一定的问题。另一种方法是从同学学习得知的，就是通过外循环来直接实现延时的效果，这样最大的好处是在数码管显示时可以变得稳定从而不会出现重影。

在延时时长方面，本程序比较死板，功能也相对固定、单一，只是实现了路口的基本情况模拟。此外，对于紧急情况的处理也可以进一步优化。如可以设置在紧急情况下可以不理会新的按键或者刷新延时时长等。

本方案既添加了全红的车辆紧急状态，又添加了行人优先的处理。随增加了复杂度，但在一定程度上增加了其可靠性、灵活性。

六、程序展示

;功能：东西、南北红/绿灯时间停留30s，黄灯闪烁3s，整体伴有数码管倒计时显示。紧急按键函数完成编写但硬件还需调试。
;端口：8255:288H-28BH,数码管位码：PA口，数码管段码：PB口。主核CLK：1MHZ，南北灯：PC7/6/5，东西灯：PC2/1/0。
DATAS SEGMENT
  P8255A EQU 288H
  P8255B EQU 289H
  P8255C EQU 28AH
  P8255S EQU 28BH
  LAMP_TAB DB 24H     ;north_south green
           DB 44H,04H,44H,04H,44H,04H   ;north_south yellow
           DB 81H     ;west_east green
           DB 82H,80H,82H,80H,82H,80H   ;west_east yellow
           DB 0FFH
  SM_TAB1  DB 6FH,7FH,07H,7DH,6DH,66H,4FH,5BH,06H,3FH        ;9,8,7,6,5,4,3,2,1,0
  SM_TAB2  DB 5BH,06H,3FH                                    ;2,1,0
  SM_TAB3  DB 5BH,5BH,06H,06H,3FH,3FH,5BH,5BH,06H,06H,3FH,3FH;2,2,1,1,0,0
DATAS ENDS

STACKS SEGMENT
  X DB 100 DUP(?)
STACKS ENDS

CODES SEGMENT
  ASSUME CS:CODES,DS:DATAS,SS:STACKS
START:
  MOV AX,DATAS
  MOV DS,AX
  MOV DX,P8255S
  MOV AL,80H
  OUT DX,AL
MAINLP:			              ;主循环信号灯显示
  CALL OPLP
  JMP MAINLP
EXIT:
  MOV AH,4CH
  INT 21H

OPLP PROC                 ;信号灯显示+数码管计时
  MOV BX,0
  MOV SI,0
LP1:
  MOV DX,P8255C
  MOV AL,LAMP_TAB[BX]
  CMP AL,0FFH
  JZ  EX1
  OUT DX,AL
  INC BX
  TEST AL,21H
  JZ S1
  CALL LONG30S            ;绿灯情况下的计时与显示
  JMP LP1
S1:
  CALL SHORT05S
  JMP LP1
EX1:
  RET
OPLP ENDP

LONG30S PROC
  PUSH CX
  PUSH BX
  PUSH AX
  PUSH DX
  PUSH SI
  MOV CX,3
  MOV SI,0
LP2:
  MOV DI,0
  PUSH CX
LP3:
  MOV CX,50
LP4:
  CALL BTTEST           ;检测按键子程序
  MOV AL,02H            ;由于存在两位数码管，因此需要在两位数码管之间快速刷新
  MOV DX,P8255A
  OUT DX,AL
  MOV AL,SM_TAB2[SI]
  MOV DX,P8255B
  OUT DX,AL
  CALL DELAY_02S

  MOV AL,SM_TAB1[DI]
  MOV DX,P8255B
  OUT DX,AL
  MOV AL,01H
  MOV DX,P8255A
  OUT DX,AL
  CALL DELAY_02S
  LOOP LP4
  INC DI
  CMP DI,10
  JNE LP3
  INC SI
  POP CX
  LOOP LP2

  POP SI
  POP DX
  POP AX
  POP BX
  POP CX
  RET
LONG30S  ENDP


SHORT05S PROC      ;黄灯闪烁情况下的计时与显示
  PUSH CX
  PUSH BX
  PUSH AX
  PUSH DX
  MOV AL,01H
  MOV DX,P8255A
  OUT DX,AL
  MOV AL,SM_TAB3[SI]
  MOV DX,P8255B
  OUT DX,AL
  CALL DELAY_05S
  INC SI
  POP DX
  POP AX
  POP BX
  POP CX
  RET
SHORT05S ENDP

BTTEST PROC         ;紧急情况处理
PUSH DX
PUSH AX
PUSH BX
PUSH SI
MOV AH,06H
MOV DL,0FFH
INT 21H
CMP AL,13
JNE RENX
JMP ANS1
RENX:
CMP AL,32
JNE EXT2
JMP ANS2
ANS1:
MOV DX,P8255C
MOV AL,84H
OUT DX,AL
CALL BTSM
DEC BX
MOV AL,LAMP_TAB[BX]
OUT DX,AL
JMP EXT2
ANS2:
DEC BX
CMP BX,0
JE A21
MOV DX,P8255C
MOV AL,24H
OUT DX,AL
CALL BTSM
MOV AL,LAMP_TAB[BX]
OUT DX,AL
JMP EXT2
A21:
MOV DX,P8255C
MOV AL,81H
OUT DX,AL
CALL BTSM
MOV AL,LAMP_TAB[BX]
OUT DX,AL
JMP EXT2
EXT2:
POP SI
POP BX
POP AX
POP DX
RET
BTTEST ENDP

BTSM PROC
PUSH DX
PUSH CX
PUSH AX
PUSH DI
MOV DI,0
MOV CX,10
LP5:
MOV AL,01H
MOV DX,P8255A
OUT DX,AL
MOV AL,SM_TAB1[DI]
MOV DX,P8255B
OUT DX,AL
CALL DELAY_1S
INC DI
LOOP LP5
POP DI
POP AX
POP CX
POP DX
RET
BTSM ENDP

DELAY_02S PROC
  PUSH CX
  PUSH SI
  MOV CX,60
DD1: MOV SI,4000
DD2: DEC SI
  JNZ DD2
  LOOP DD1

POP SI
POP CX
RET
DELAY_02S ENDP

DELAY PROC
  PUSH CX
  PUSH SI
  MOV CX,30
DD1: MOV SI,4000
DD2: DEC SI
  JNZ DD2
  LOOP DD1

POP SI
POP CX
RET
DELAY ENDP


DELAY_05S PROC
  PUSH CX
  PUSH SI
  MOV CX,3000
D1: MOV SI,4000
D2: DEC SI
  JNZ D2
  LOOP D1

POP SI
POP CX
RET
DELAY_05S ENDP

DELAY_1S PROC
  PUSH CX
  MOV CX,2
D3:
  CALL DELAY_05S
  LOOP D3
  POP CX
  RET
DELAY_1S ENDP
CODES ENDS
  END START
