十四代装系统前RAID配置

十四代装系统前RAID配置

RAID配置分以下两种

1、有阵列卡，SATA配置ACHI Mode

（以R740为例，支持的阵列卡有：PERC H330/H730/H730P/H830/H730P MX/）

  https://blog.csdn.net/weixin_45559576/article/details/114635591

也可以从集成戴尔远程访问控制器 (iDRAC) Web界面创建虚拟磁盘。

https://blog.csdn.net/weixin_45559576/article/details/114636424

2、无阵列卡，SATA配置RAID Mode

（以R740为例，使用软Raid，比如 PERC S140）



https://blog.csdn.net/weixin_45559576/article/details/114635409

DELL14代装系统前BIOS设置（阵列模式）

需要配置以下内容（两个主要步骤）

1、SATA Settings设置ACHI Mode （没有阵列卡则选择RAID Mode）

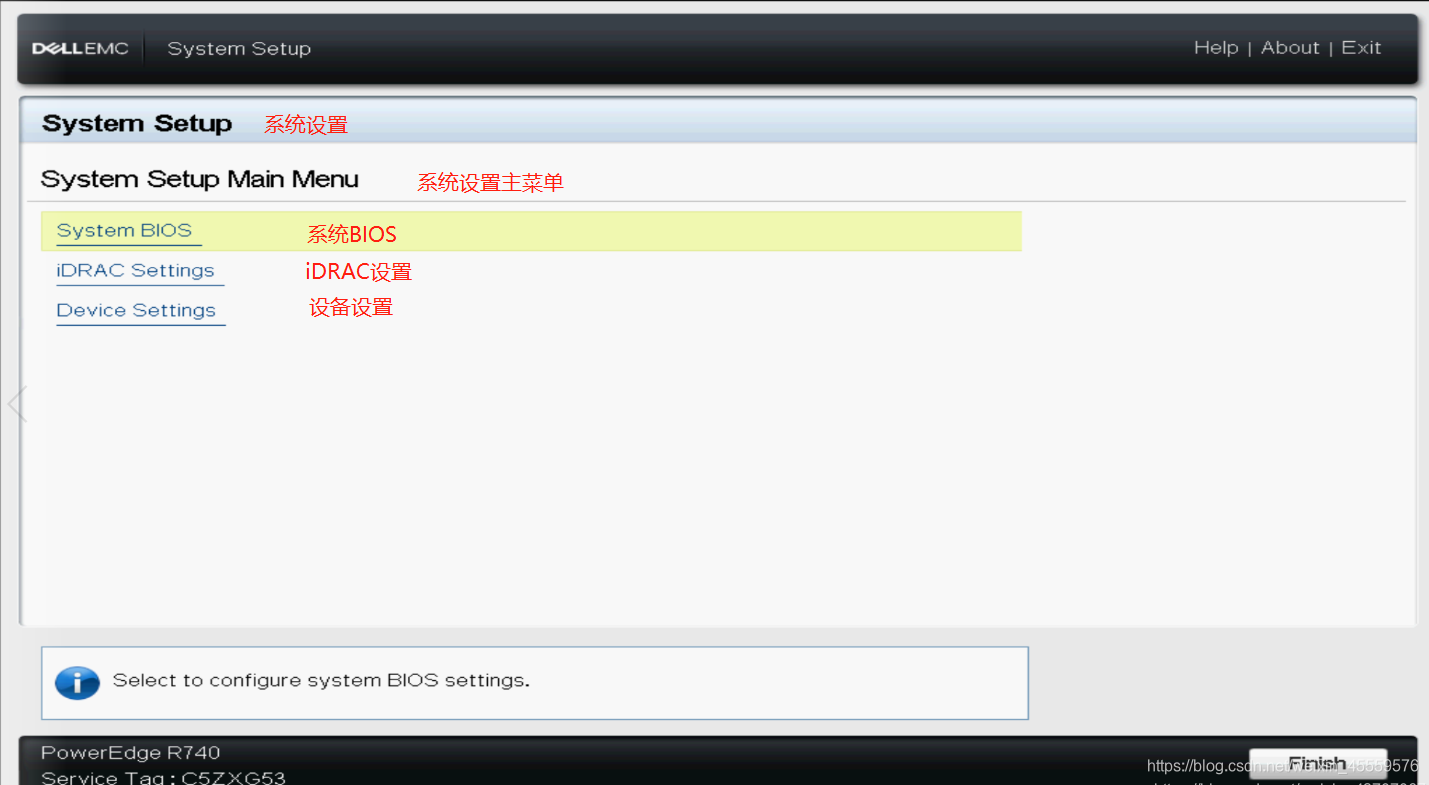

#开机时按F2进入System Setup 模式如下图所示，选择System BIOS回车

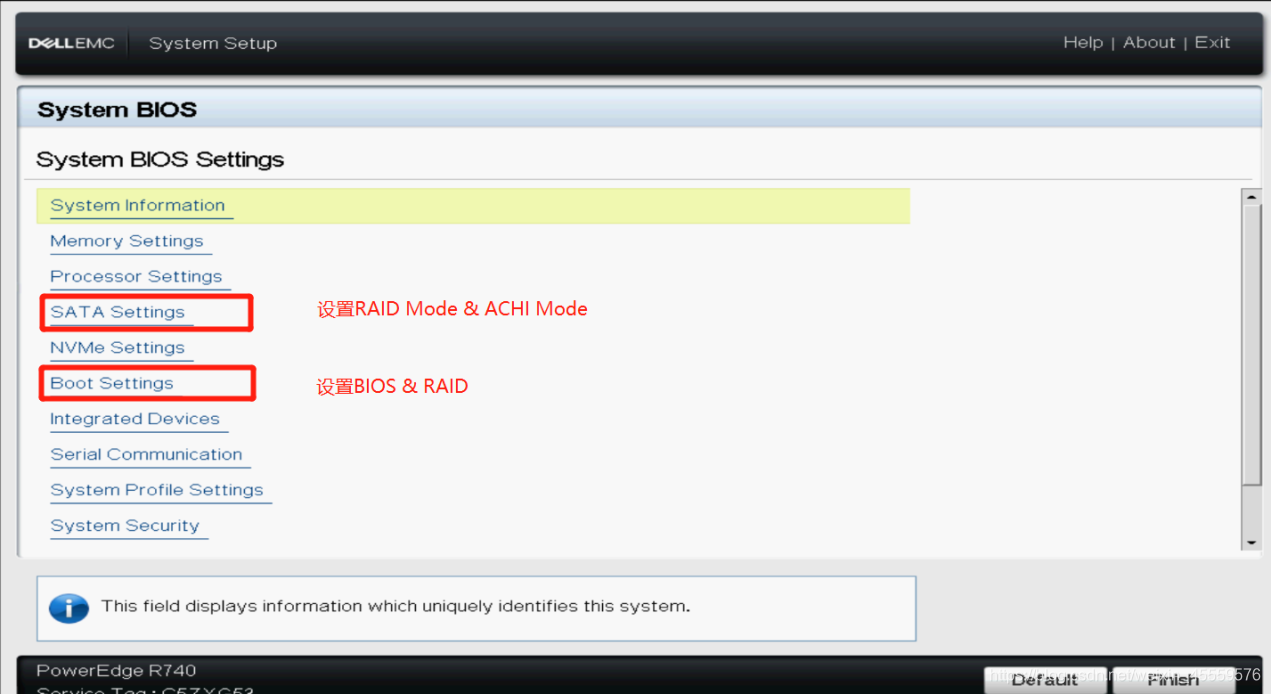

#点击System BIOS如下图所示，选择SATA Settings回车

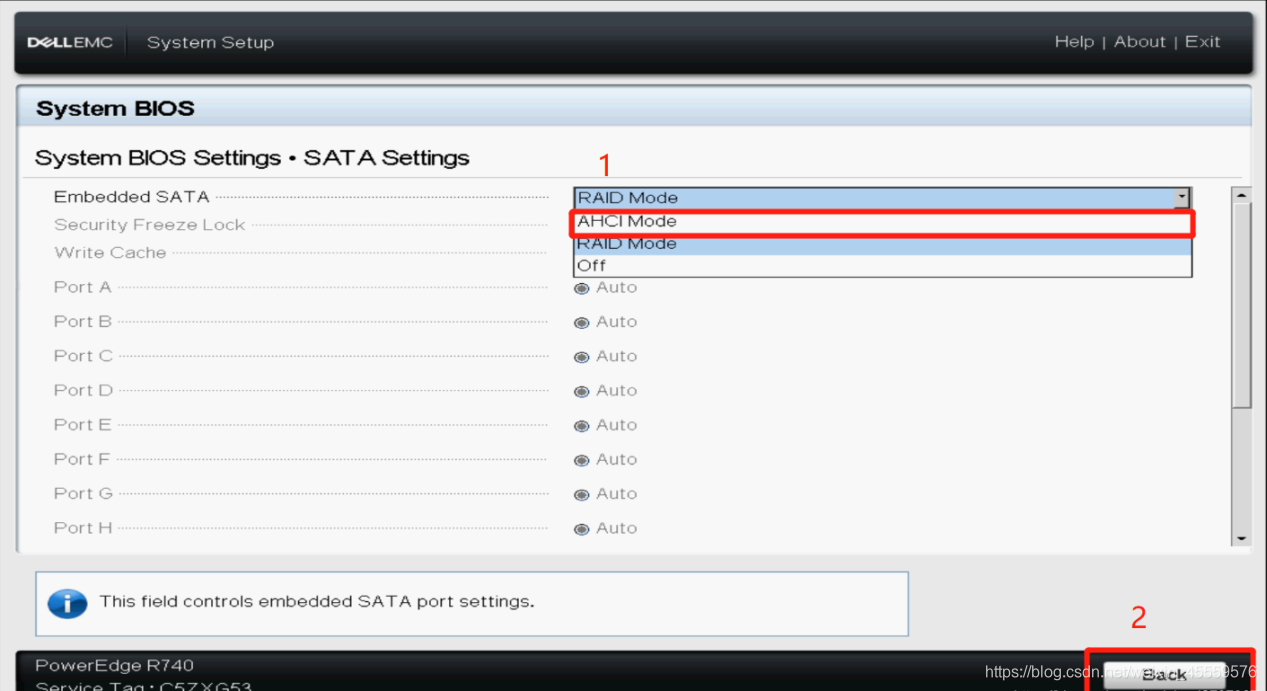

#点击SATA Settings如下图所示，选择ACHI Mode（模式）

点击Back回到上一层菜单

接着

2、Boot Settings设置UEFI（也可以设置BIOS）

其它按照出厂默认即可，有特殊需求自行配置

#选择Boot Settings回车后如下图所示

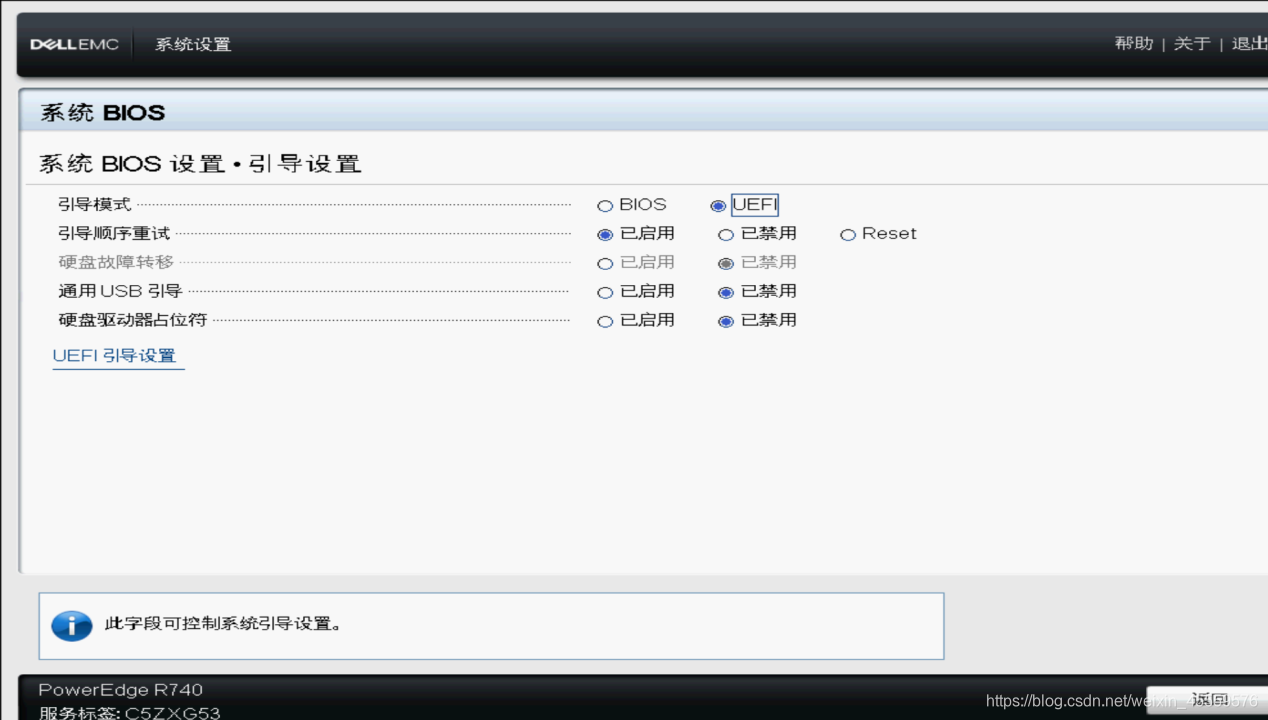

选择UEFI ！！！之后点击Back回到上一层菜单（下图为中文对比图）

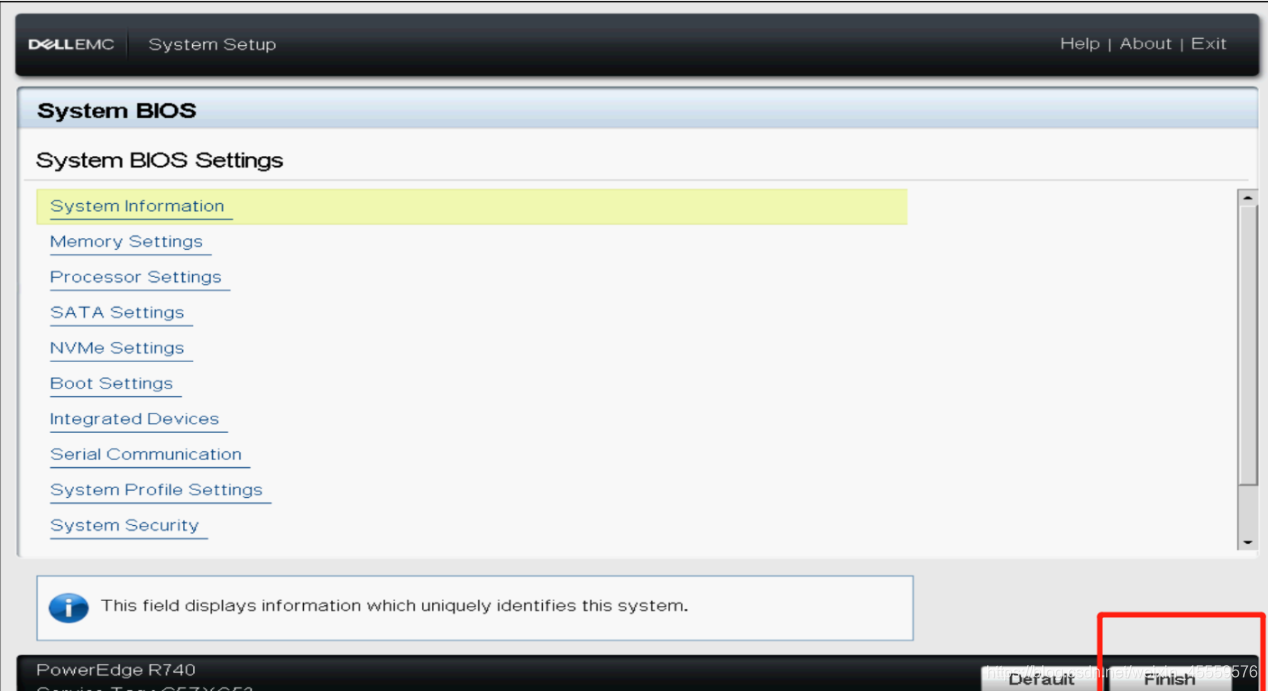

#结束后如下图所示，点击右下角Finish按钮，回车确认

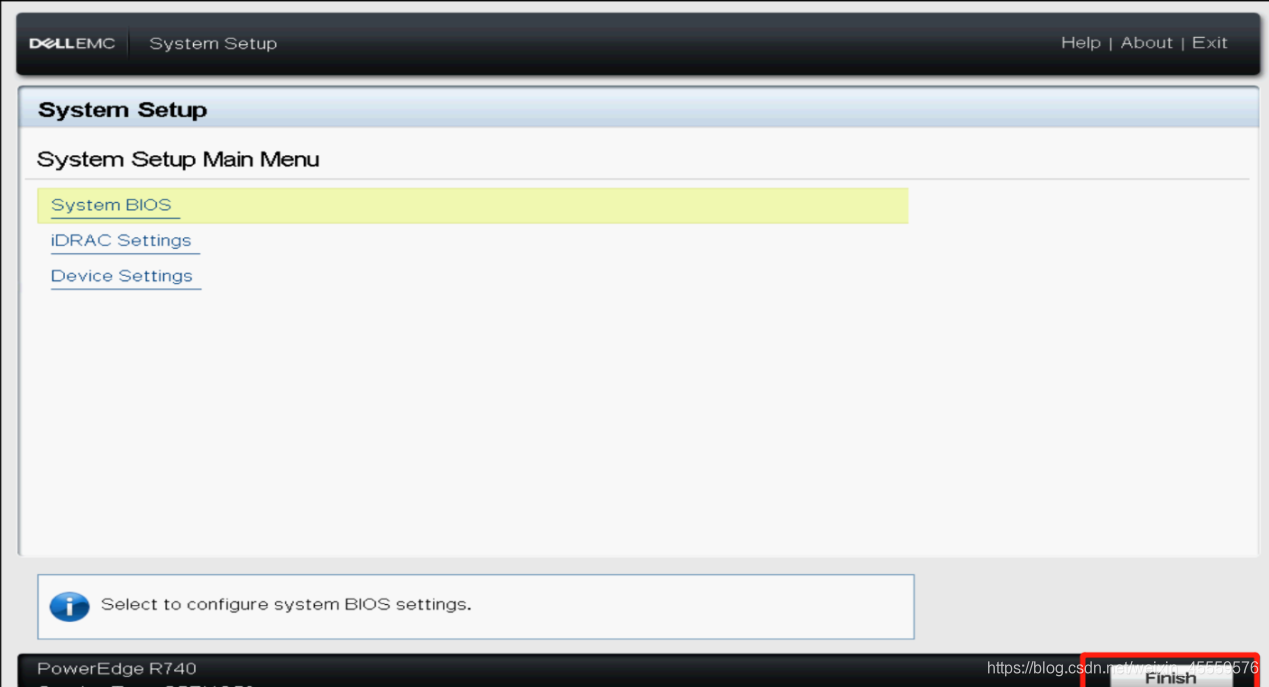

#在下图所示界面，点击

右下角Finish按钮，回车确认

之后等待电脑重启，再次进入上述配置查看，确认配置成功
