TMS320F28335数字信号处理控制器的小白入门

笔者是一名普通大学生，自学28335曾经做过许多弯路。写到此文，希望能帮助到大家。28335芯片是由美国德州仪器公司开发的一款DSC（具备数字信号处理的高性能”单片机“）属于c2000系列。具体参数可以到德州仪器官网（模拟 | 嵌入式处理 | 半导体公司 | 德州仪器 TI.com.cn）查询。在下不做赘述。

第一步，买一个开发板，我买的是普中科技的，价格公道实惠，在天猫买的199包邮，而且给相关资源百度云链接。里面有相关教学视频，开发攻略等。（视频好像是普中51单片机教学的同一个熟悉的声音）

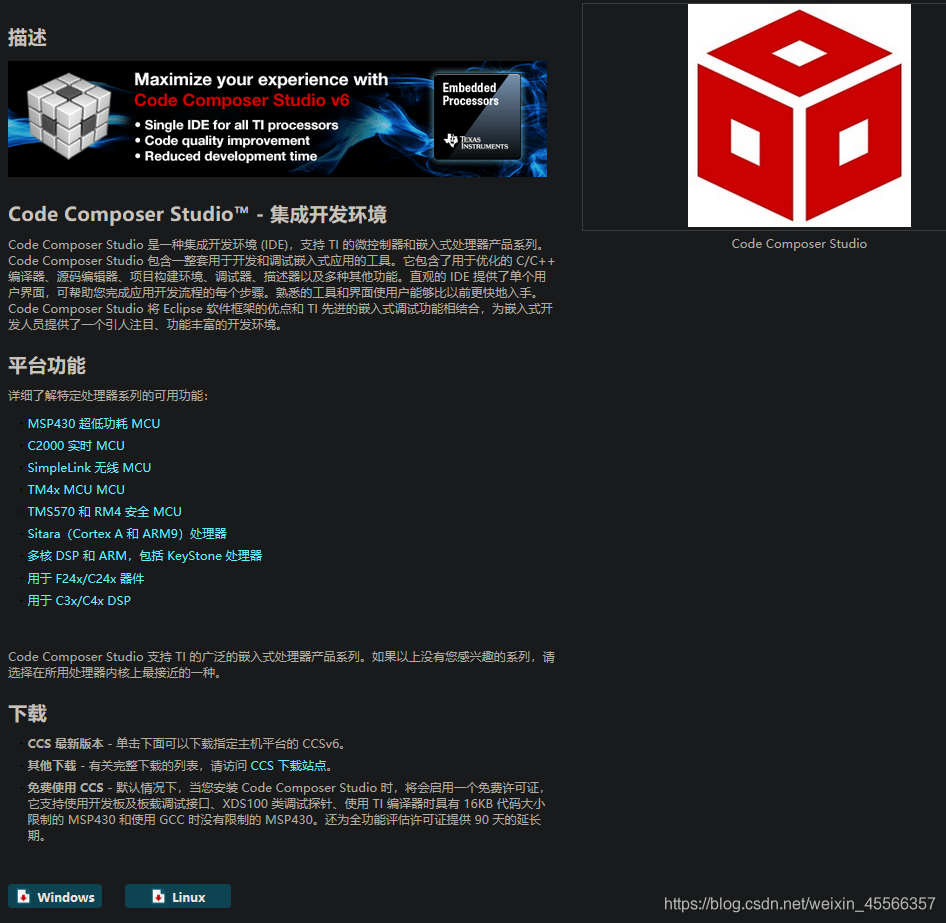

第二步开发环境的搭建。我刚开始下的是CCS6.0版本的，才发现dell电脑的mcfee不让安装，mcfee舍不得卸载，网上好多种方法都实验了（电脑差点干废了），最后发现可能是德州仪器公司意识到这个问题，我下载了CCS9.0版本的，安装指引安装就玩了。我不建议安装CCS10.0版本（在导入路径时候复制粘贴用不了，老耽搁事了）。我把链接给大家CCSTUDIO IDE、配置、编译器或调试器 | 德州仪器 TI.com.cn

建议下载正版，注册个德州仪器的账号，才能给你。并且下载一个controlSuit，里面有相关的头文件，源文件，库文件，例子都有。链接CONTROLSUITE 驱动程序或库 | 德州仪器 TI.com.cn。安装过程在下不再赘述。

第三步新建工程文件。CCS九比以前的帅多了。

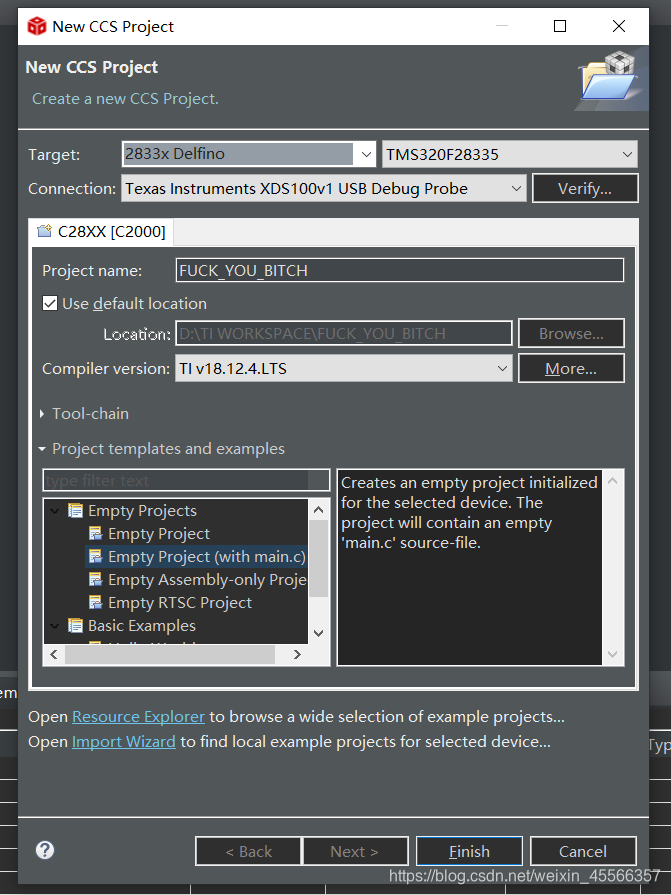

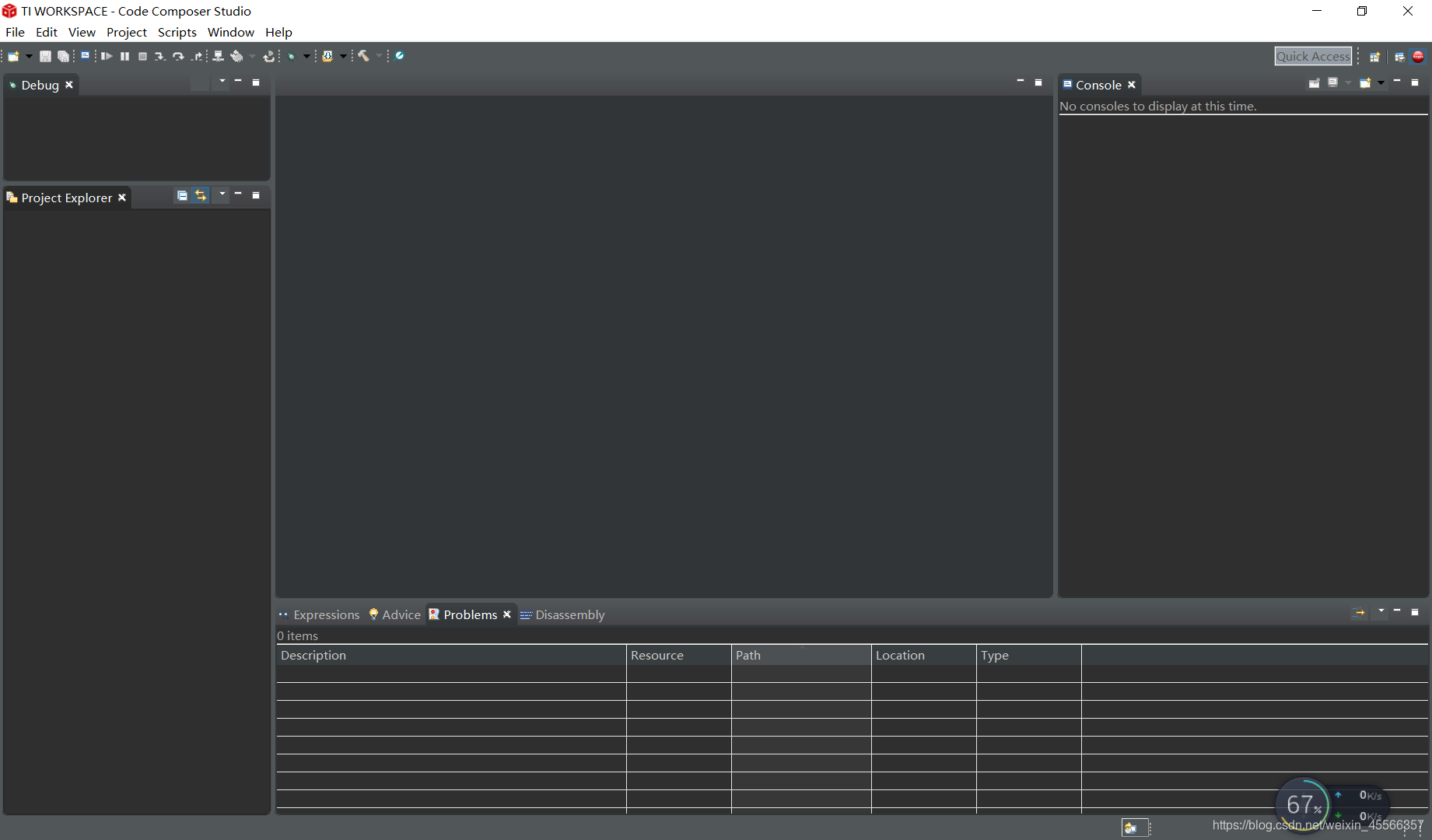

我建议把CCS换个皮肤，默认皮肤老刺眼睛了。（Windows-preference-general-theme就选吧）我的是Dark Mac OS X的主题。界面如下。接下来我们就应该新建工程了。Project-New CCS Project。然后选择吧，给文件起一个名字（必须是英语的），选择自己的仿真器（我的是开发板赠送的XDS100v1）。我的选择如下：

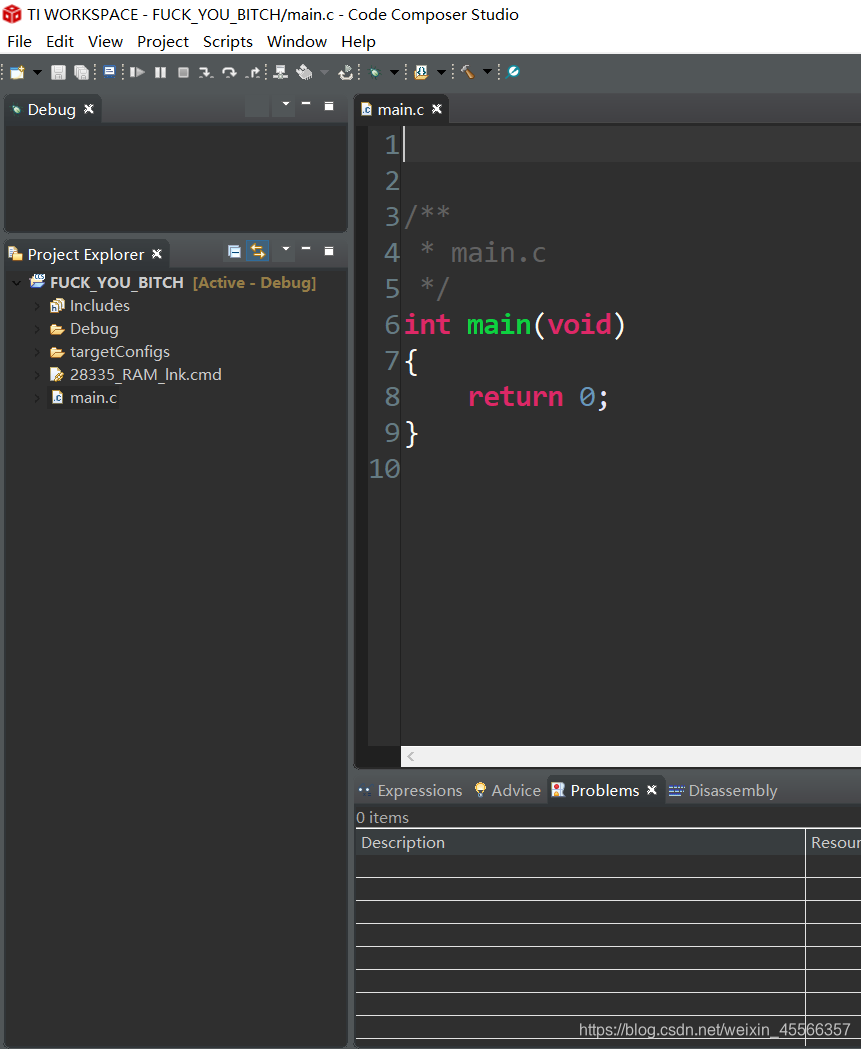

新建完成后如下：

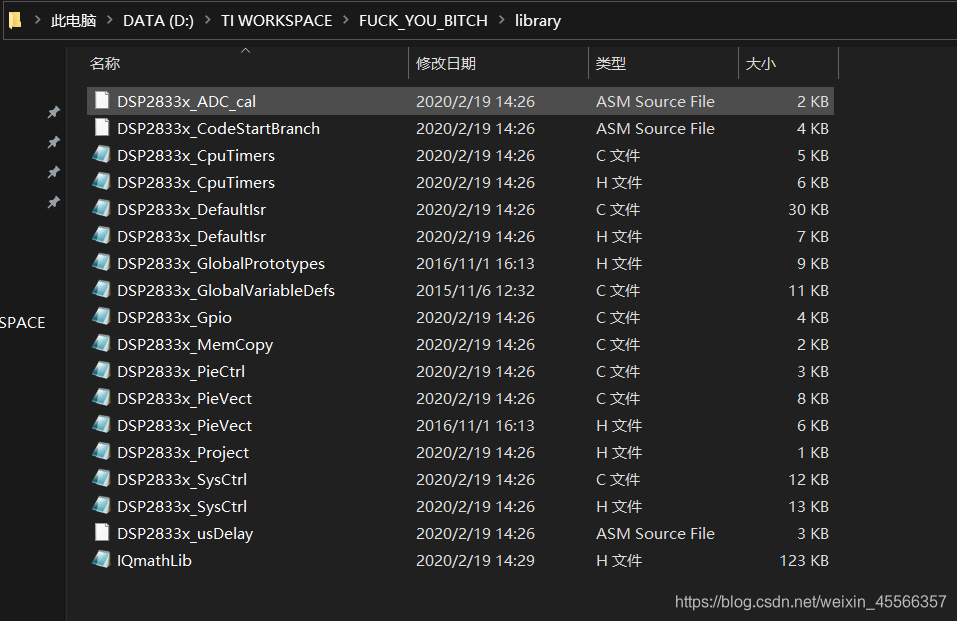

在项目下新建的文件夹library（右击工程文件新建文件夹）用来存储系统相关头文件库文件等。按下Win+E打开资源管理器，找到改项目，把如下文件复制到library文件夹下。

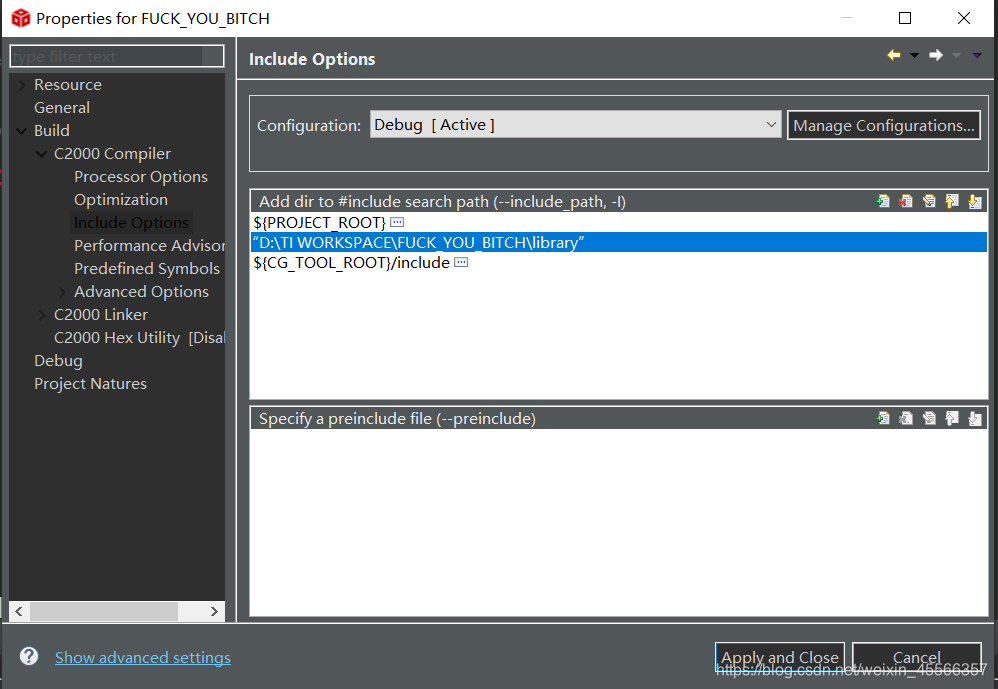

注意！！！！记录该文件夹的地址（D:\TI WORKSPACE\FUCK_YOU_BITCH\library）现在开始导入路径，在CCS中右击工程文件选择属性（properties）找到include options，把刚才的路径导入进去（两边有""）如下图：

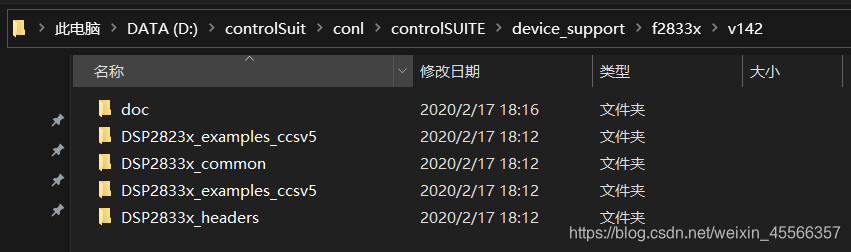

这样海不算完善还有Examples.h和Device.h等文件用不了，这不是还有controlSuit吗？在里面找我们需要的东西。我们找到controlsuit的老家直接找到如下（2833x）：

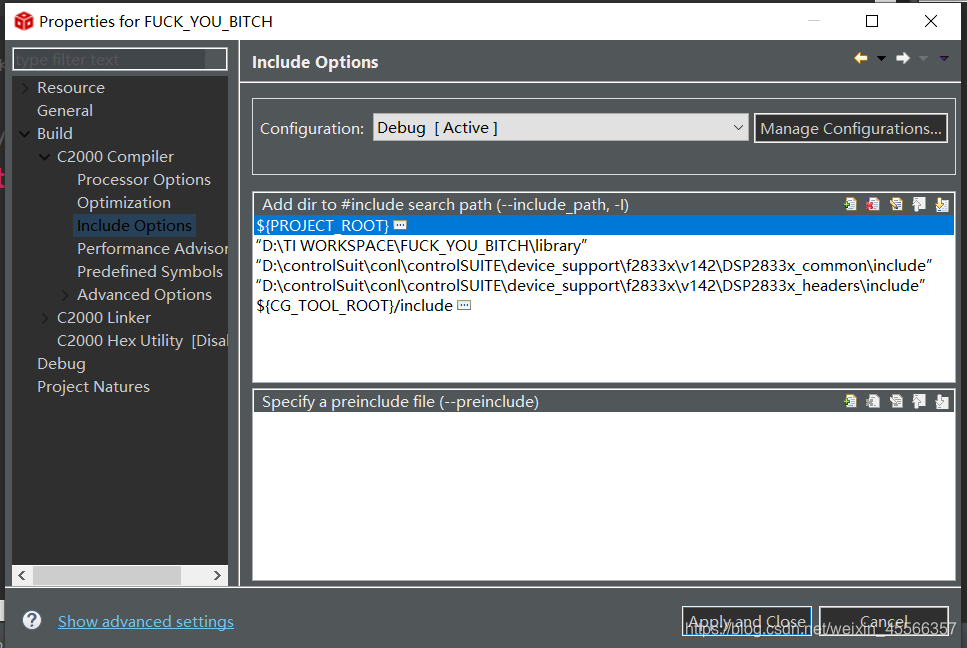

把common和headers里面的include文件夹路径导入到ccs。

我们调试需要两个CMD文件一个是28335_RAM_lnk和DSP2833x_Headers_nonBIOS。（目前只是调试状态）。

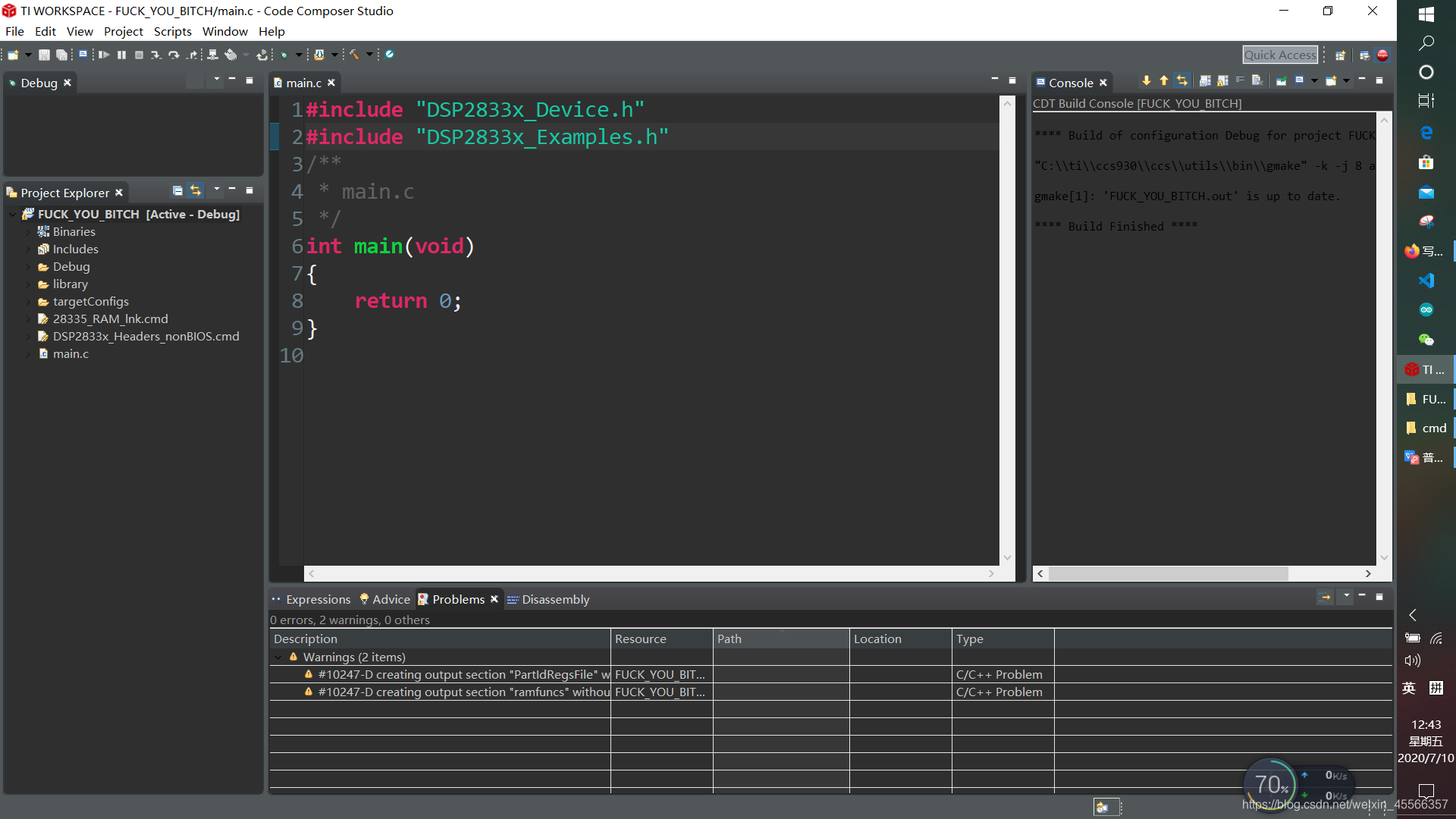

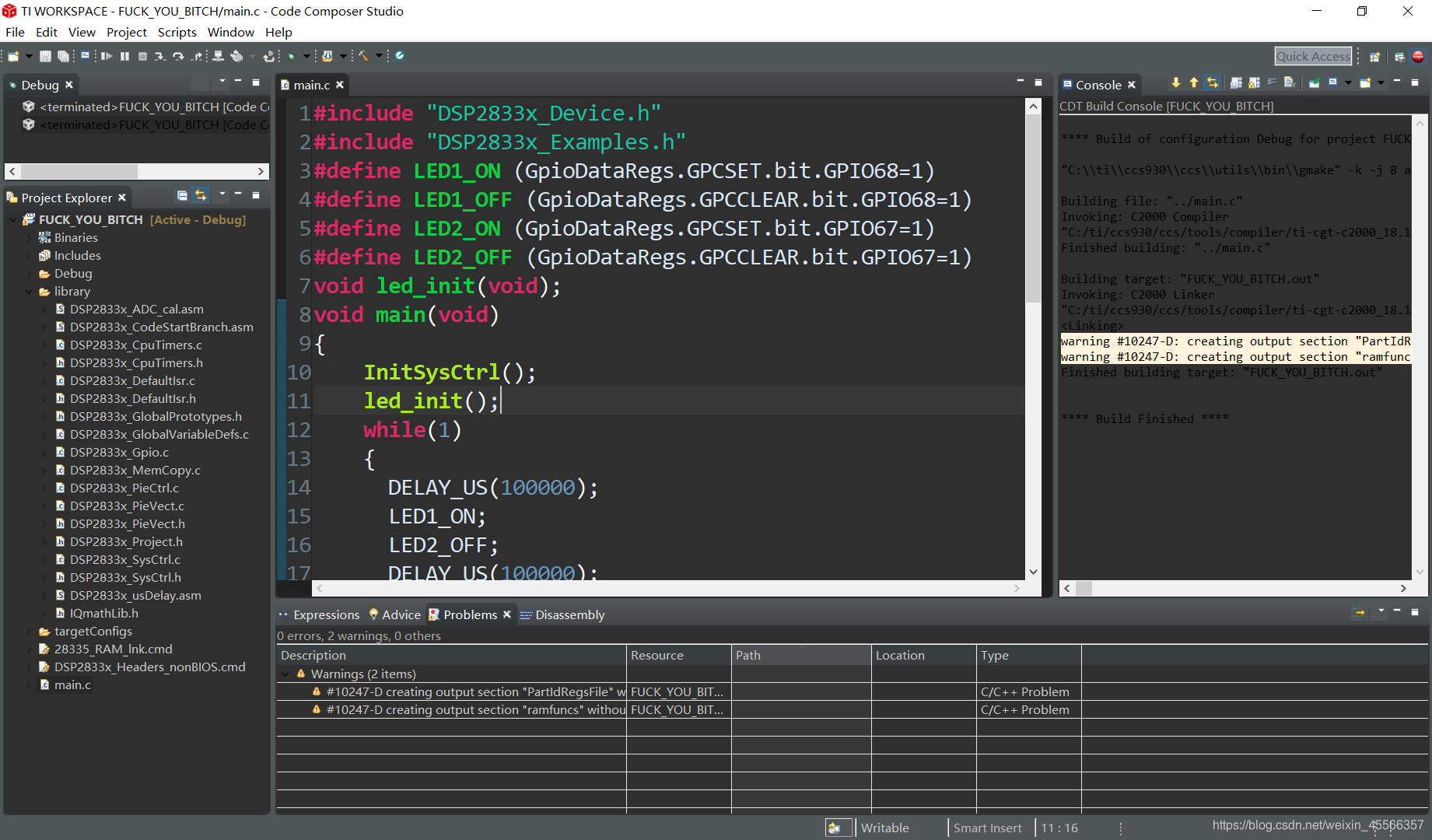

大业以成（点个大锤子调试）：

现在工程模板创建OK了。

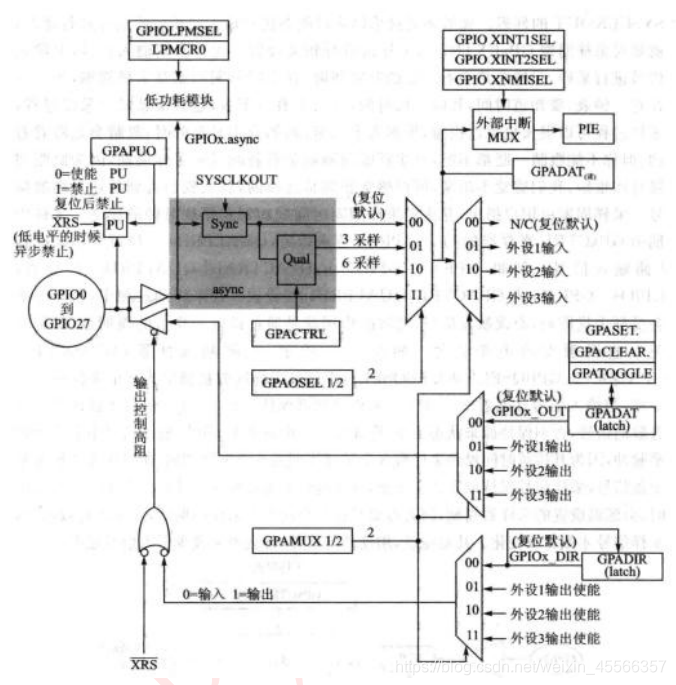

第四步点灯28335的GPIO结构如下：

现在把代码写main.c里吧！

#include "DSP2833x_Device.h"
#include "DSP2833x_Examples.h"
#define LED1_ON (GpioDataRegs.GPCSET.bit.GPIO68=1)
#define LED1_OFF (GpioDataRegs.GPCCLEAR.bit.GPIO68=1)
#define LED2_ON (GpioDataRegs.GPCSET.bit.GPIO67=1)
#define LED2_OFF (GpioDataRegs.GPCCLEAR.bit.GPIO67=1)
void led_init(void);
void main(void)
{
    InitSysCtrl();
    led_init();
    while(1)
    {
      DELAY_US(100000);
      LED1_ON;
      LED2_OFF;
      DELAY_US(100000);
      LED1_OFF;
      LED2_ON;
   }
}

void led_init(void)
{
    EALLOW;
    GpioCtrlRegs.GPCMUX1.bit.GPIO68=0;
    GpioCtrlRegs.GPCDIR.bit.GPIO68=1;
    GpioCtrlRegs.GPCPUD.bit.GPIO68=0;

    GpioCtrlRegs.GPCMUX1.bit.GPIO67=0;
    GpioCtrlRegs.GPCDIR.bit.GPIO67=1;
    GpioCtrlRegs.GPCPUD.bit.GPIO67=0;
    EDIS;
}

按一下大虫子（调试debug）等三角号绿了就点击你会看到灯闪烁：
