举个栗子！Tableau 技巧（267）：制作更醒目的环形图

不论呈现数据占比还是业务进度，环形图都是很好的选择。我们曾经分享过不少环形图的栗子，例如：如何制作空心饼图（环形图）、用条形图或环形图来呈现进度百分比、学做指针环形图 等等。

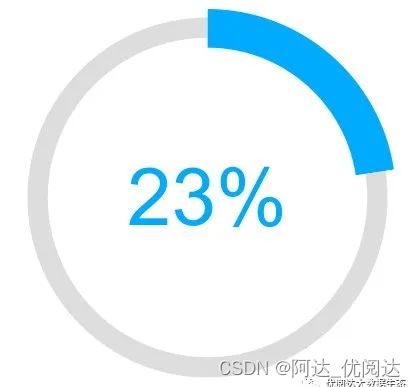

应数据粉们的要求，今天我们再分享一种更醒目的环形图（如下图）的实现方法，大家按需选用吧~

本期《举个栗子》，我们要给大家分享的 Tableau 技巧是：制作更醒目的环形图。

为方便学习，栗子使用在 Tableau 自带的“示例-超市”数据，掌握栗子方法后，数据粉可尝试使用其他数据源实现。懒癌患者可通过以下链接获取栗子数据源：

https://www.dkmeco.com/community/example/detail-789

具体步骤如下：

1

连接数据

示例使用环形图来查看超市各类别订单的占比。首先，需要创建一个辅助数据：环形圈颜色，结构如下：

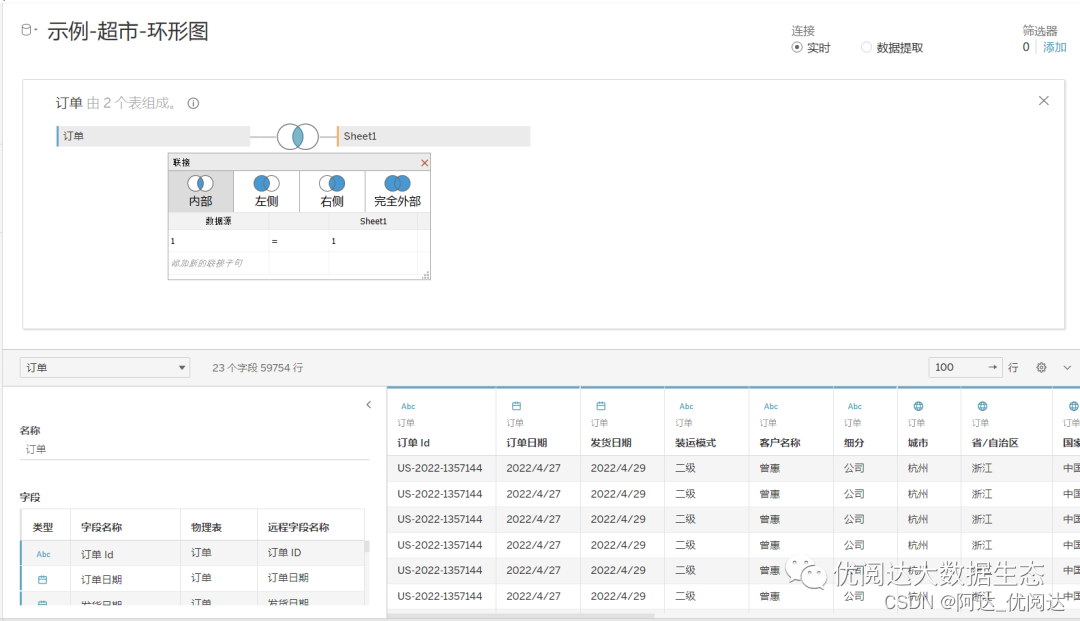

接着，连接“示例-超市”数据源和辅助数据“环形圈颜色”。创建“连接计算”：1=1，将两张表用“内连接”关联起来。

2

创建计算字段

然后，新建工作表，依次创建五个计算字段：

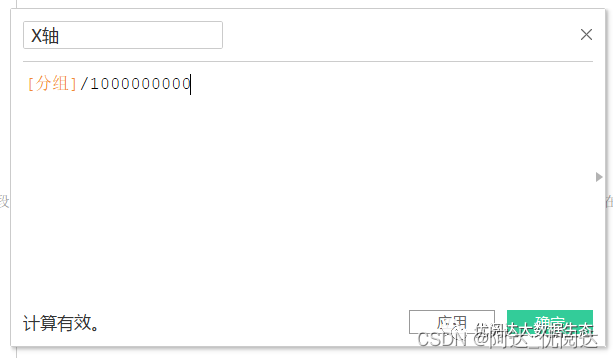

➤ 创建计算字段：X轴，键入函数
[分组]/1000000000

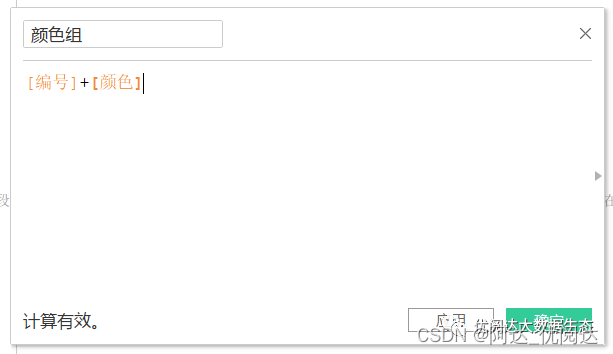

➤ 创建计算字段：颜色组，键入函数
[编号]+[颜色]

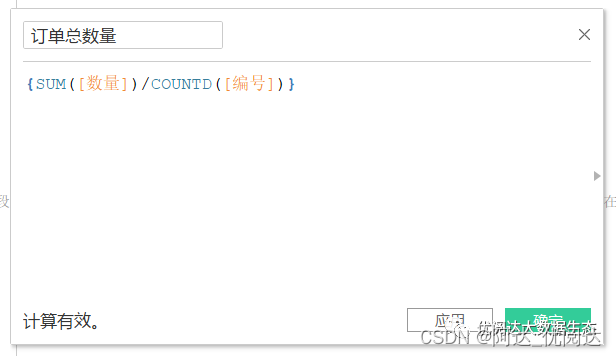

➤ 创建计算字段：订单总数量，键入函数
{sum([数量])/countd([编号])}

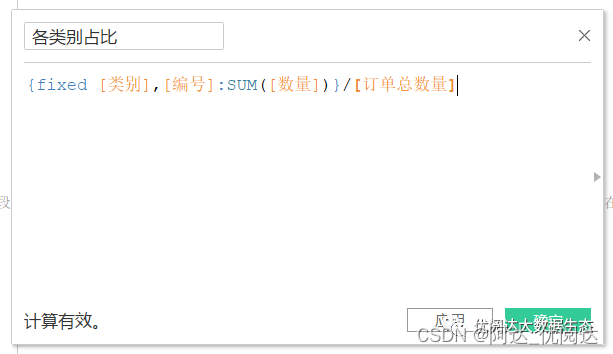

➤ 创建计算字段：各类别占比，键入函数
{fixed [类别],[编号]:sum([数量])}/[订单总数量]

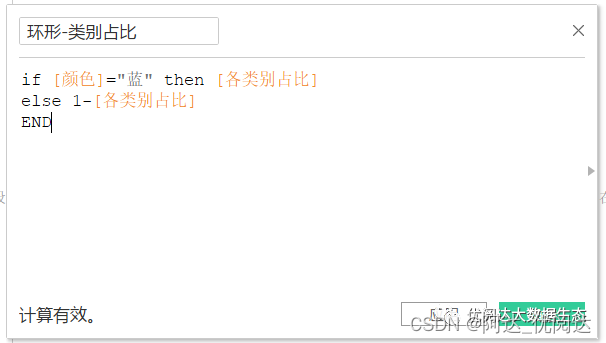

➤ 创建计算字段：环形-类别占比，键入函数
if [颜色]=“蓝” then [各类别数量占比] else 1-[各类别数量占比] end

3

创建视图

将字段“类别”拖放至“筛选器”卡，弹窗中勾选：办公用品。再右键单击该胶囊，下拉菜单选择：显示筛选器。

然后，单击视图右侧筛选器的 ▼ 符号，下拉菜单选择：单值（下拉列表）和 自定义-去掉勾选“显示‘所有’值”。

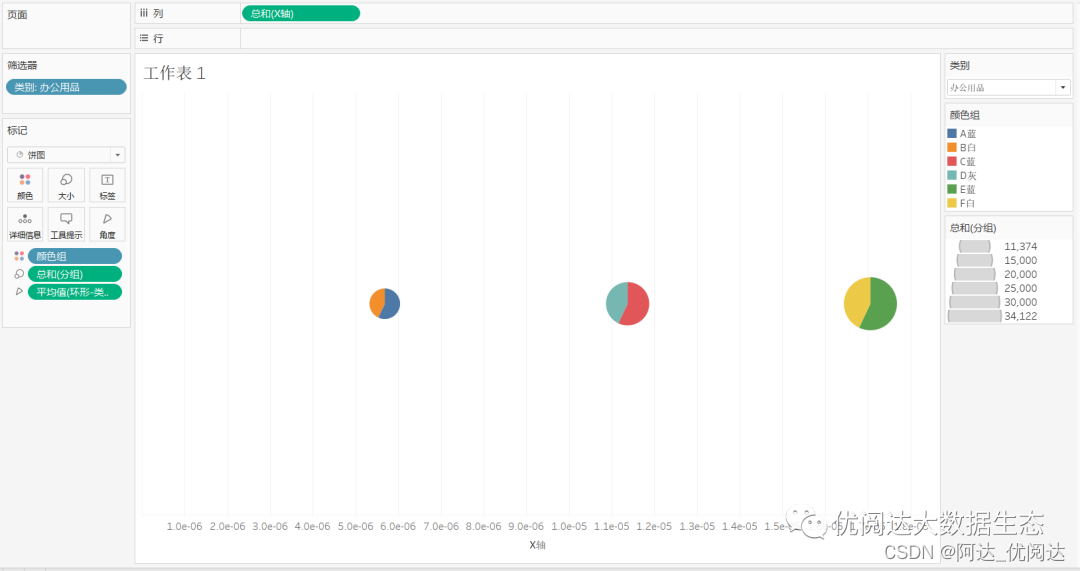

将“标记”卡的标记类型选为：饼图。然后，将计算字段“X轴”拖放至列，将“颜色组”拖放至标记卡的颜色中，将“分组”拖放至“标记”卡的大小中。

再将计算字段“环形-类别占比”拖放至“标记”卡的角度中，并分别右键单击“标记”卡上的两个度量胶囊，下拉菜单均选择：度量（总和）-平均值。将视图设置为：整个视图。

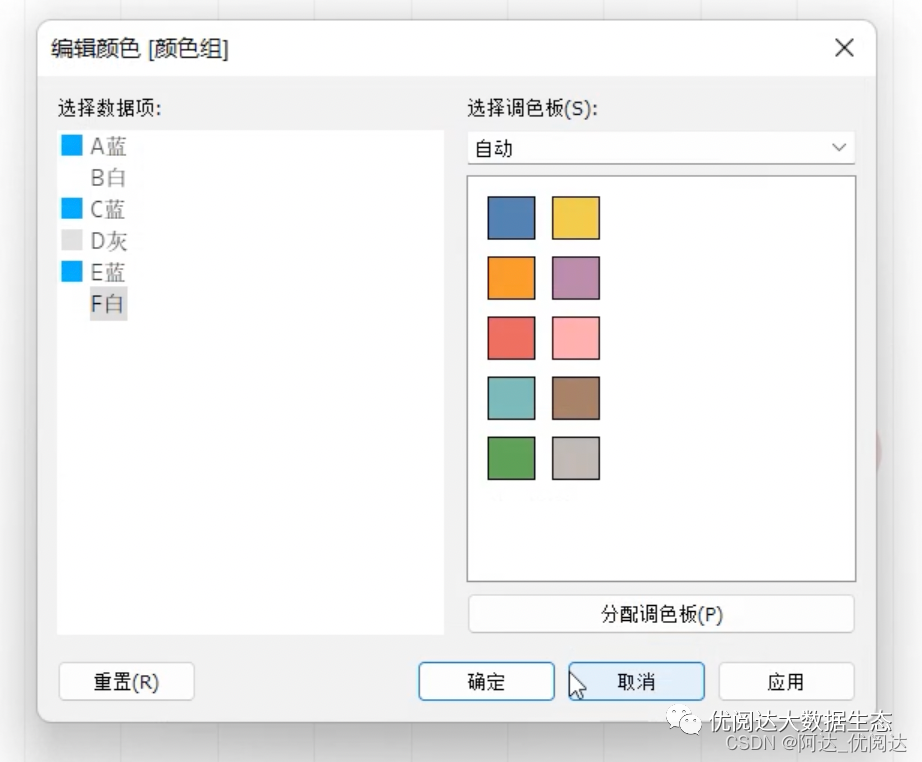

调整饼图大小，并依次将饼图中各扇形的颜色，改为图例颜色名称对应的颜色。

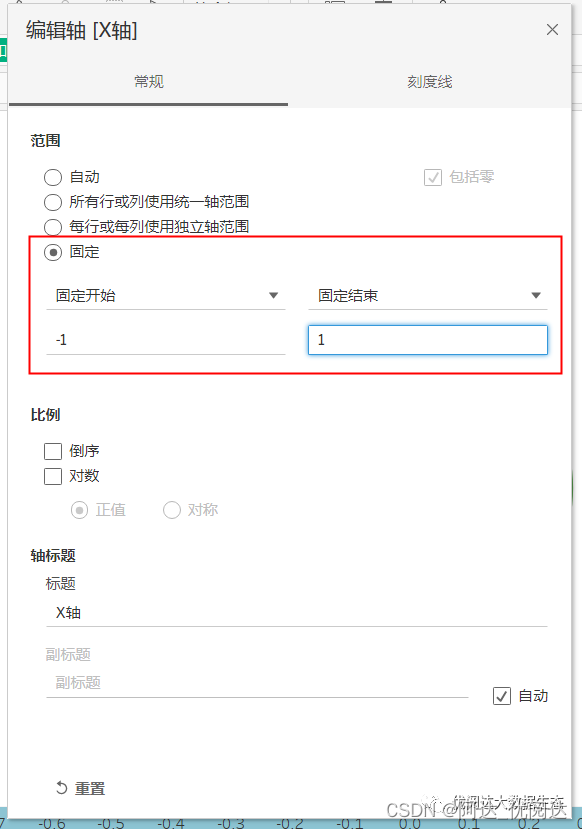

右键单击横轴，下拉菜单选择：编辑轴，弹窗中如下图设置：

在列上复制一个“X轴”胶囊，并拖走“X轴2”“标记”卡中的所有胶囊。

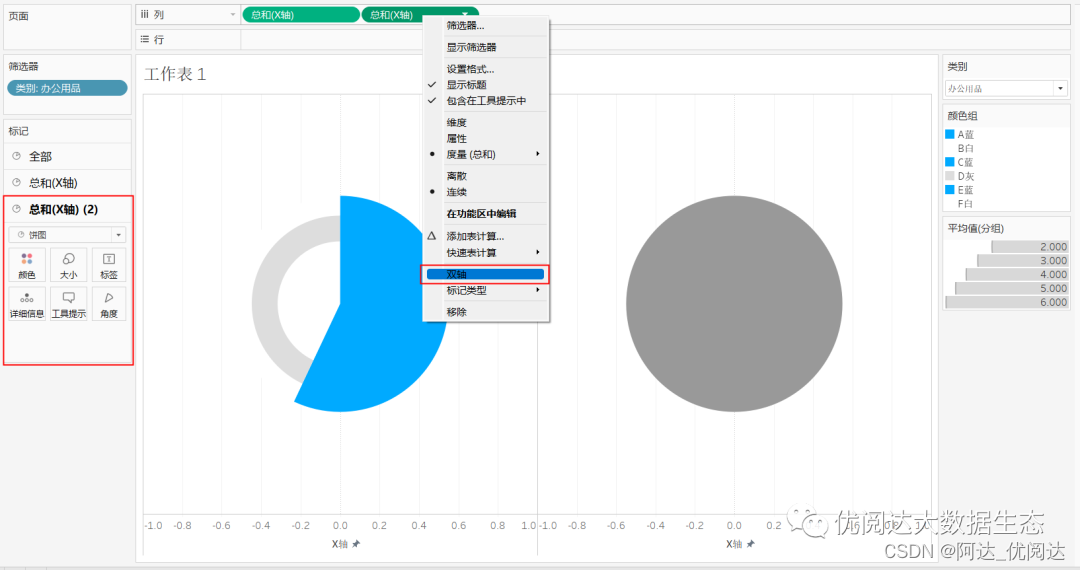

重复前面的步骤，同样编辑横轴，再右键单击列上的“X轴”胶囊，下拉菜单选择：双轴，右键单击横轴，下拉菜单选择：同步轴。

在“X轴2”“标记”卡中，调整图形大小，并将颜色设置为：白色。

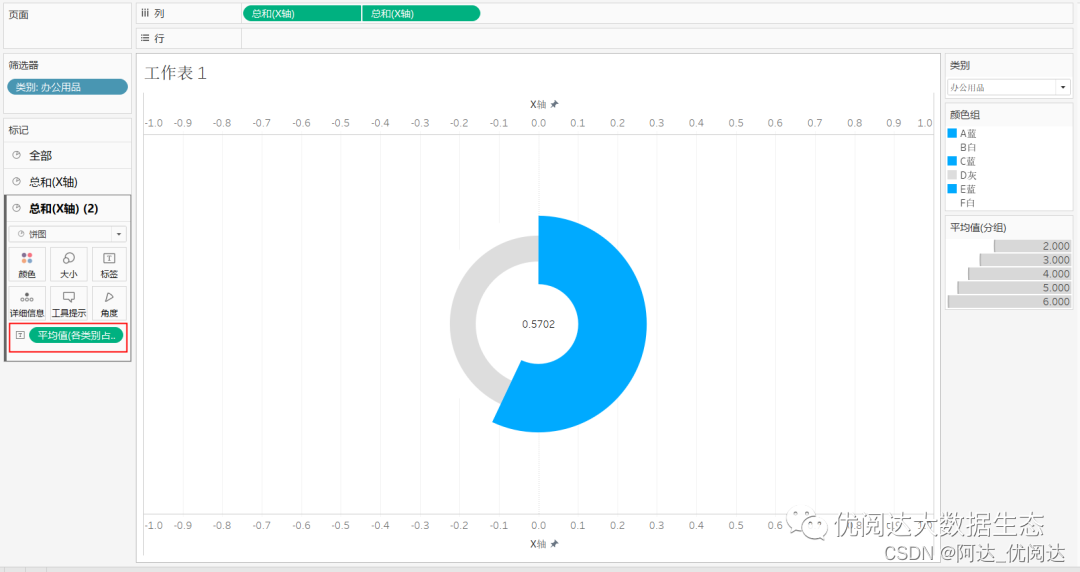

将“各类别数量占比”拖放至其标签卡中，右键单击其度量胶囊，下拉菜单选择：度量（总和）-平均值。

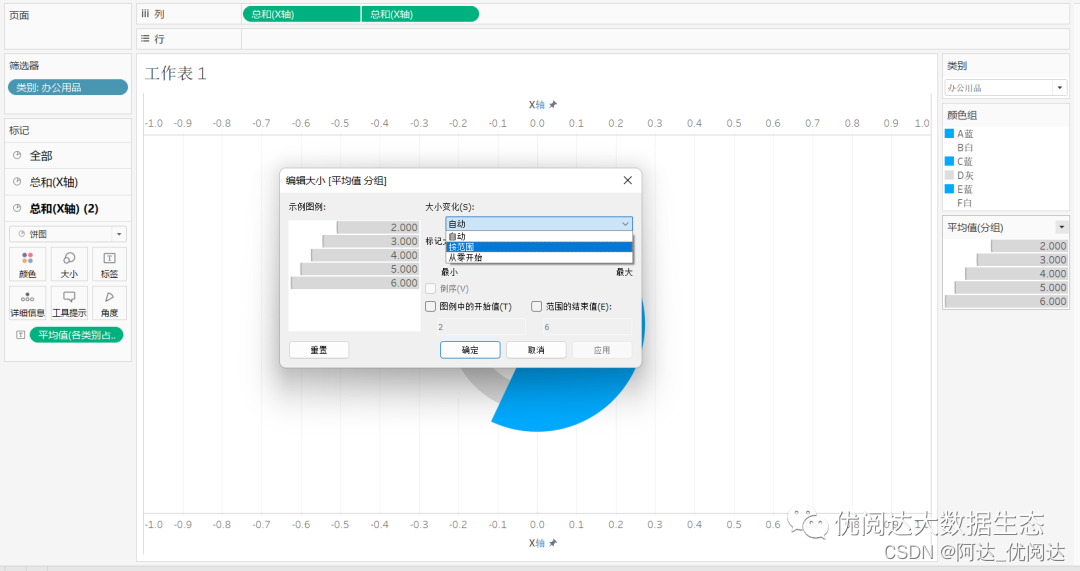

将字段“各类别数量占比”的格式设置为：百分数。然后，单击视图右侧的“平均值（分组）”图例右上方的 ▼ 符号，下拉菜单选择：编辑大小，如图设置大小。

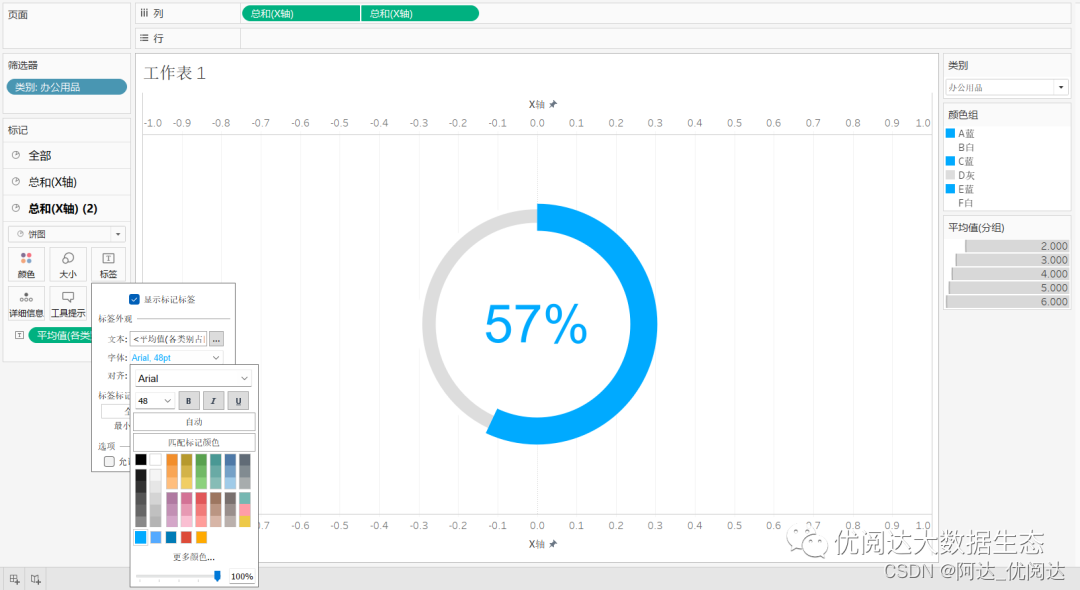

按需调整“X轴2”的图形大小，并设置标签格式。

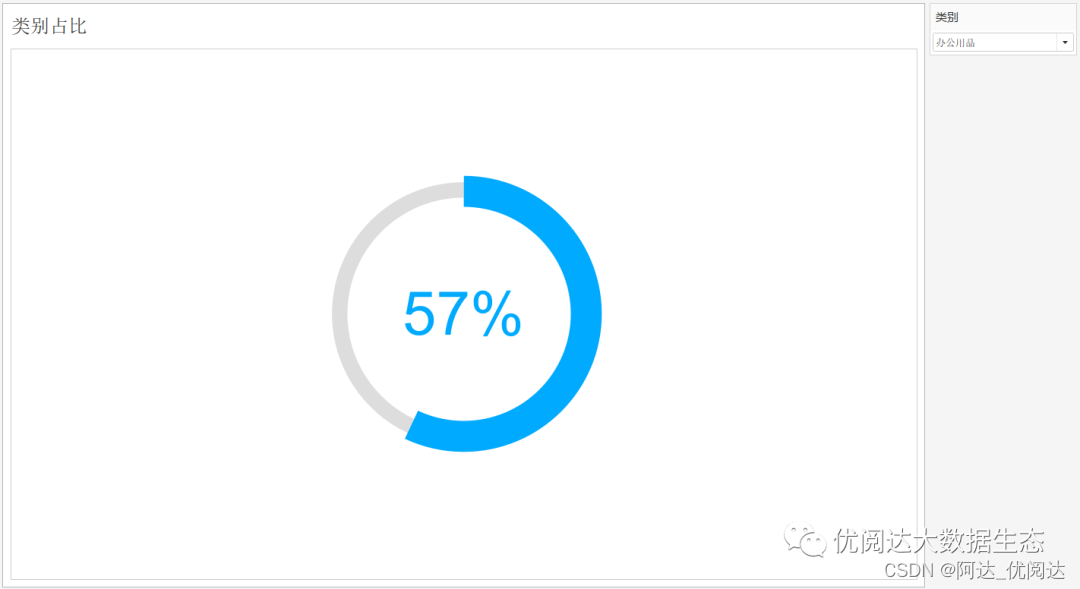

最后，通过设置格式去掉视图中的框线及标题，并隐藏颜色组和分组功能卡，一个醒目的环形图就完成了！

本期的 Tableau 技巧，你 Get 到了吗？
下一期，再见
