用相量画图发求解电路

已知U=220V 电阻两端电压为110V 求电感两端电压。

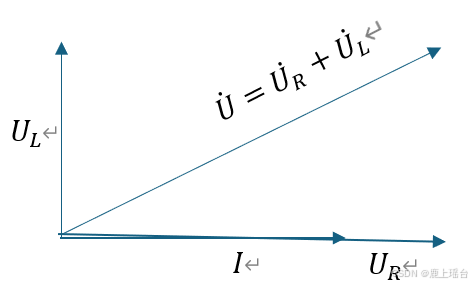

在这里插入图片描述
①画出I的相量
②画出电阻电压的相量；因为交流的的特性，电阻电压和电流时同相的。
③画出电感电压的相量；因为交流的的特性，电感电压比电流超前90°

根据基尔霍夫电压定律，总电压U等于电阻两端电压与电感两端电压的矢量和
根据电压有效值的关系可知
在这里插入图片描述
