1.创建工程文件

原理图文件
PCB文件
PCB3D库文件
原理图库文件

原理图界面常用菜单及快捷键

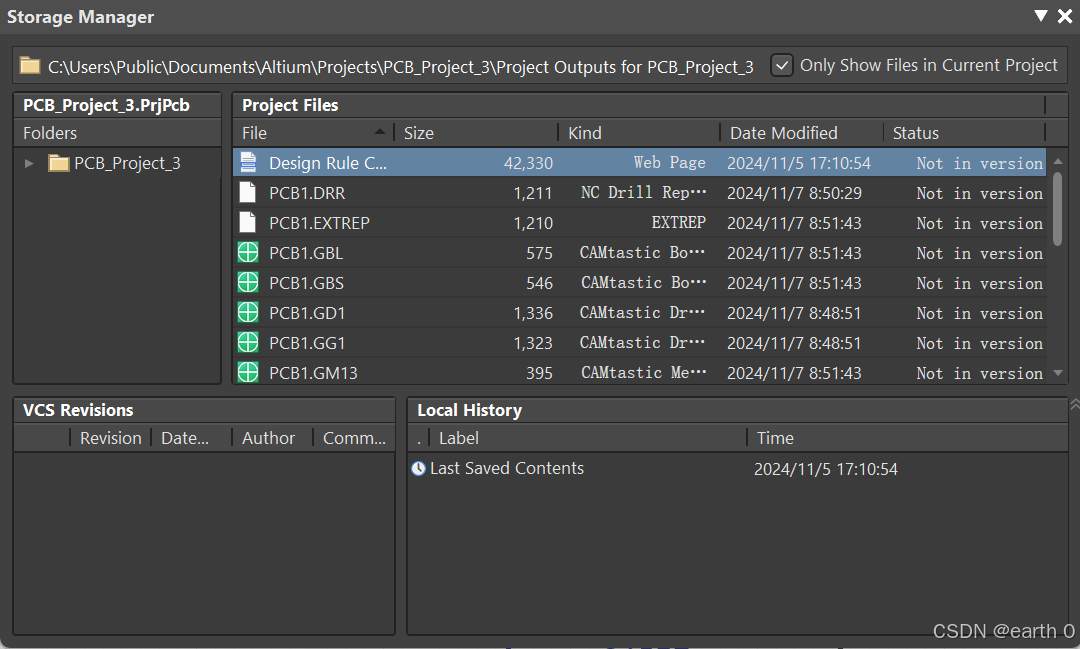

storage Manager（仓库管理栏）

• 查看工程保存路径

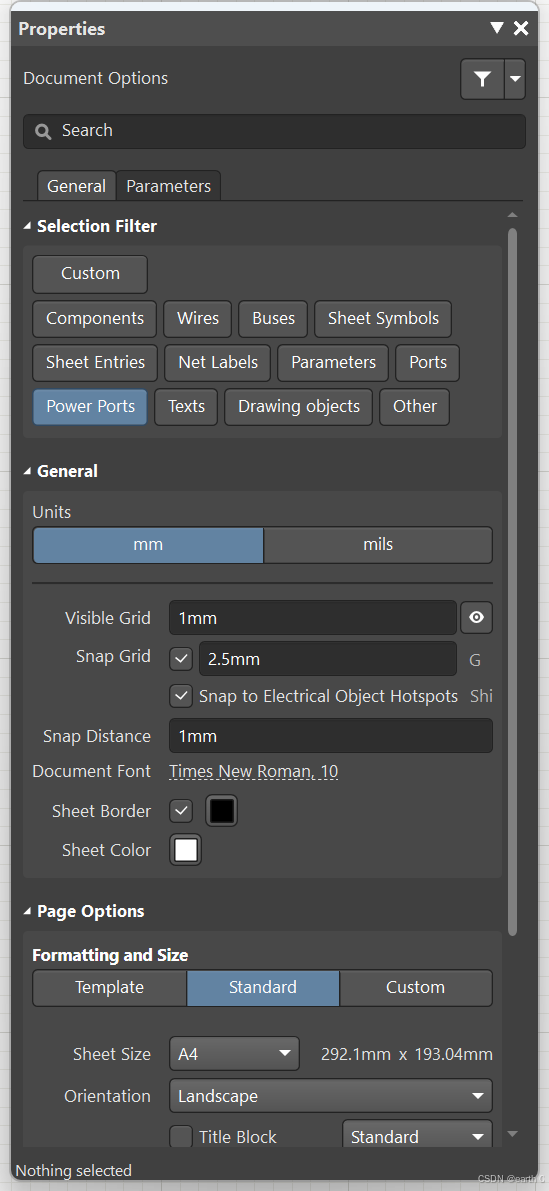

  properties（属性栏）

  1、selection Filter（过滤器）
• 1.元器件 2.线 3.总线
• Net labels（网络标签）power ports（电源接口）ports（端口）
  2、原理图库的一般设置
• 1.毫米和英寸的设置
  2.栅格宽度的设置
  3.原理图背景颜色的设置
  3、原理图纸张的设置
• 1.大小设置时A4还是A1的
  2.标题栏的设置Title Block

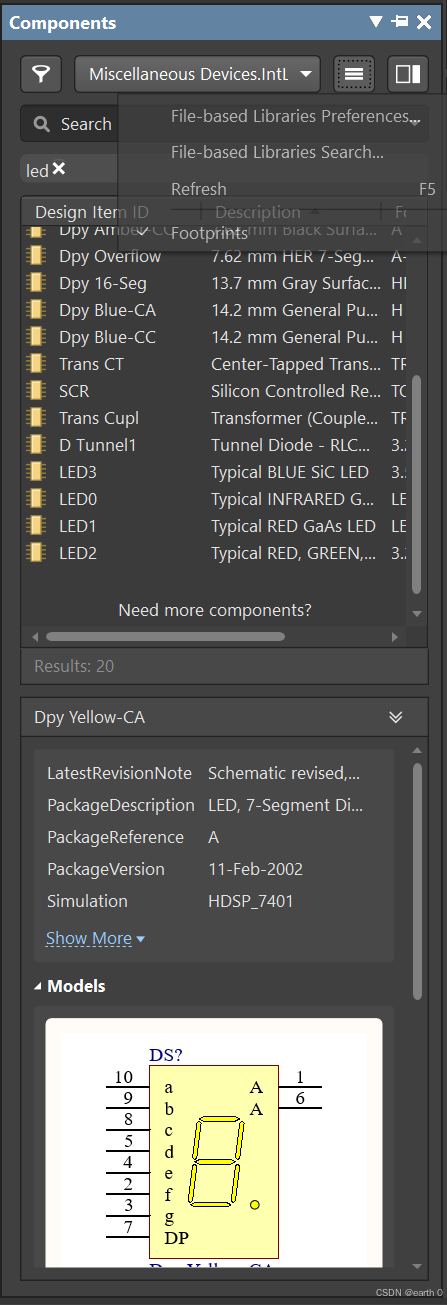

components（元器件零件栏）

1、File-based（安装和调整原理图库）

功能快捷键

测量距离：Ctrl + M
画线：P + W
放置元器件时修改属性：Tab
使两个元器件对齐：A
在PCB图纸设置栅格：G + G
在PCB图纸中放置线路：P + T
顺时针旋转： 空格键
PCB3D模式下旋转：Shift + 鼠标右键
PCB3D模式下旋转：4 左 6 右8 上2下
PCB原理图库模式下画三维图： P + B
