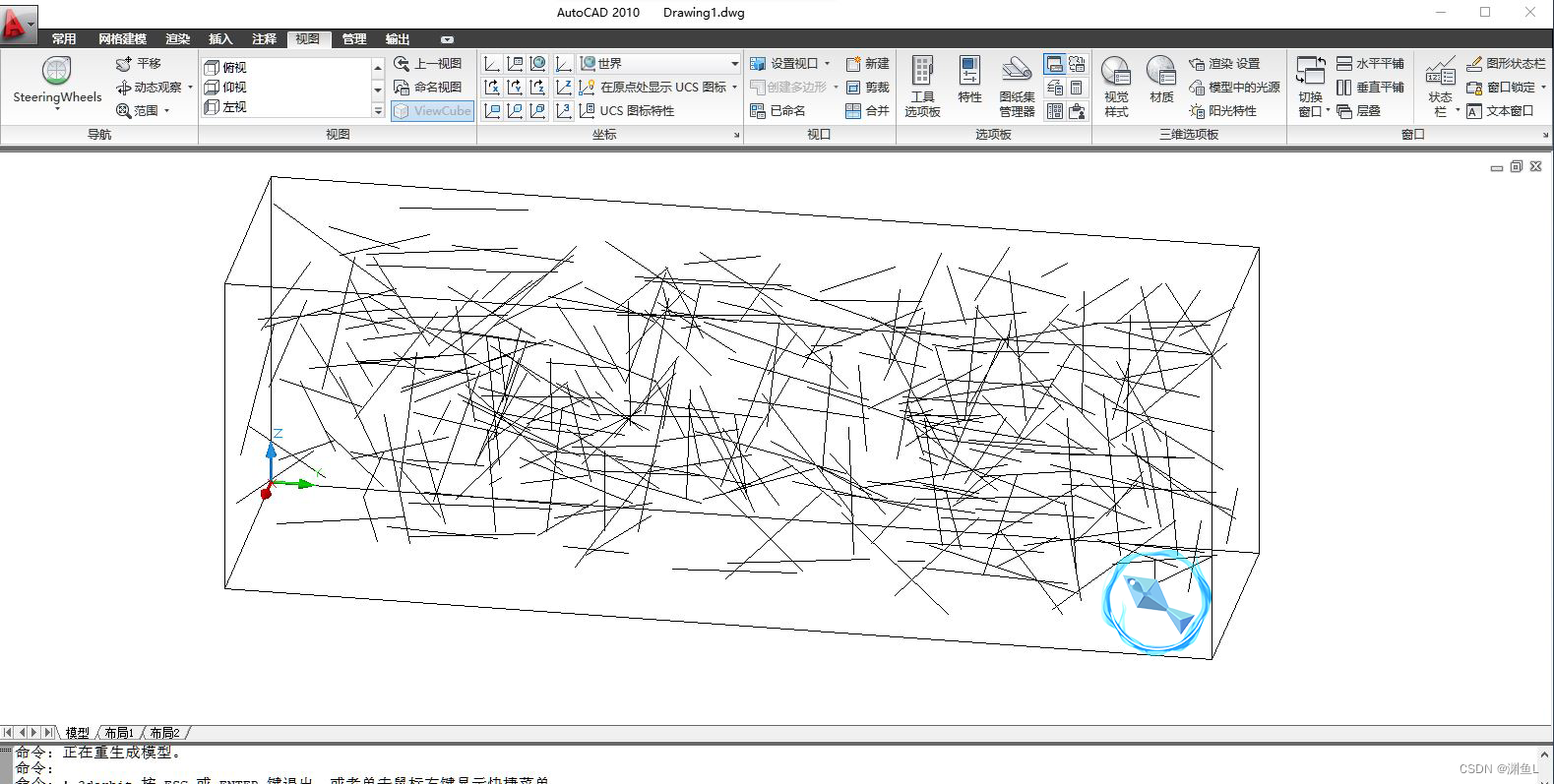

在comsol中可采用CAD模型导入的方式实现随机裂纹或是纤维材料的建模。首先需要在CAD内生成所需的三维纤维模型，这里用到了CAD_随机纤维3D插件。模型建立如下图所示。注意这里的纤维采用的是线，而非实体。

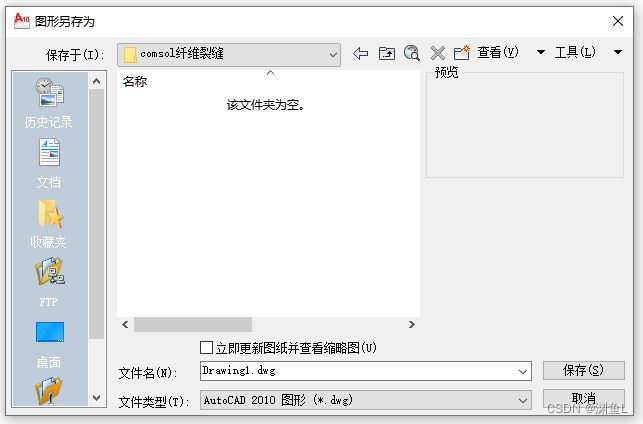

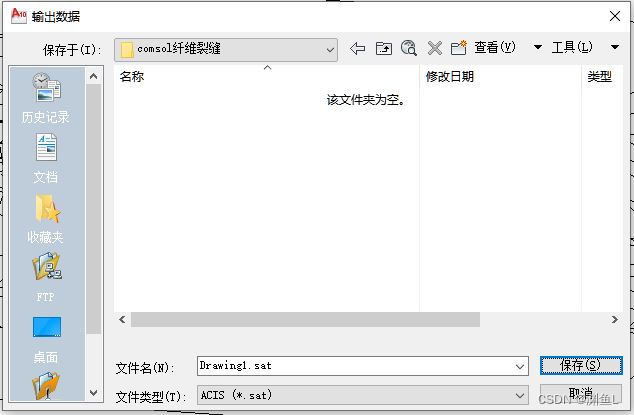

将长方体基体导出为.sat文件，同时将删除基体后的线状纤维另存为.dwg文件。

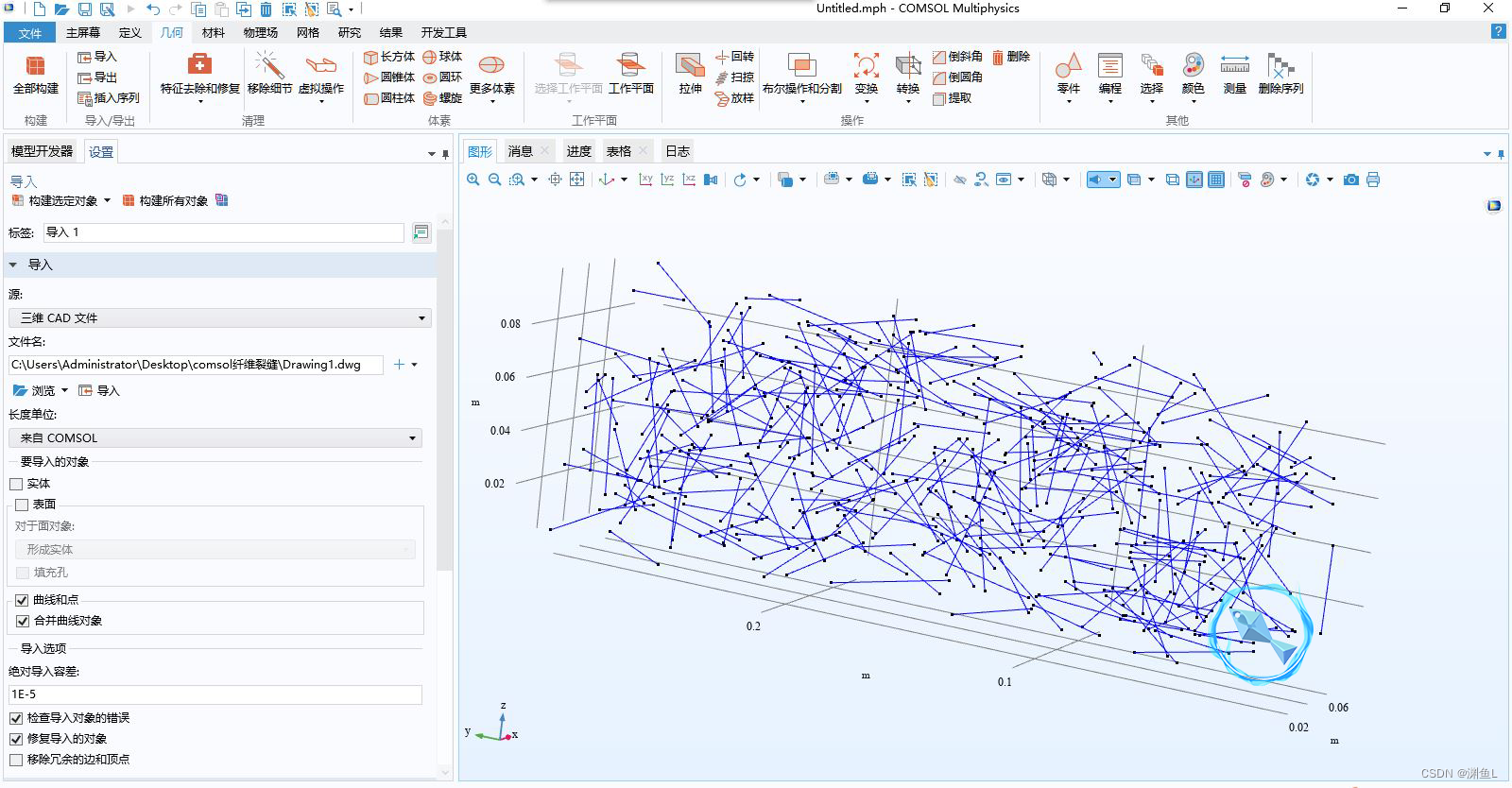

打开comsol软件，在几何菜单下选择导入三维CAD文件，选择刚刚保存的.dwg文件，并将要导入的对象更改为曲线和点，可选择合并曲线对象。构建对象，这样三维的线就导入到comsol软件内了。

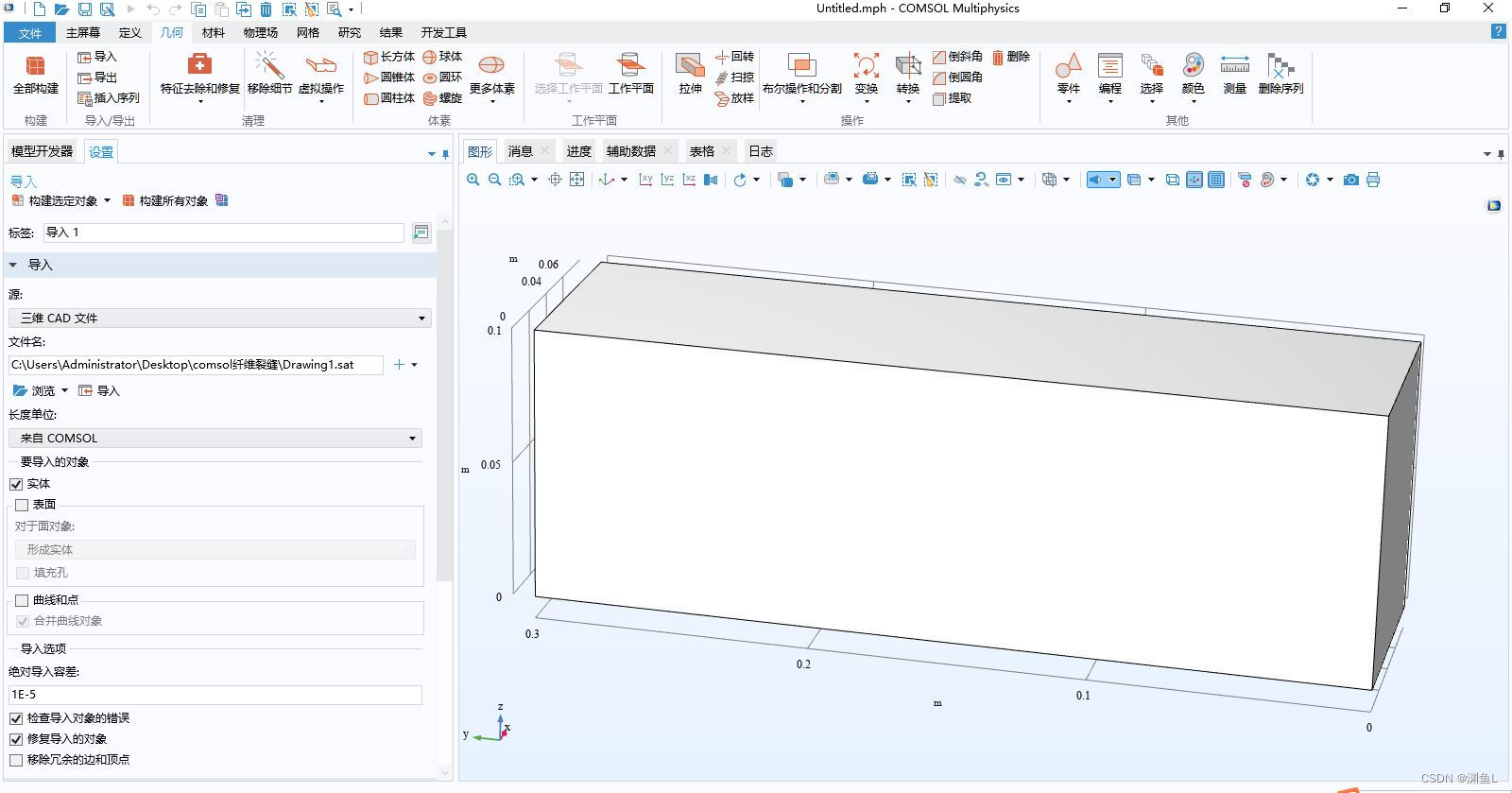

下一步我们将长方体的基体材料也导入到comsol内，其实这一步也可以在comsol中直接建模完成。还是选择导入，选择刚刚保存的.sat文件，在这里要导入的对象需要选择实体。

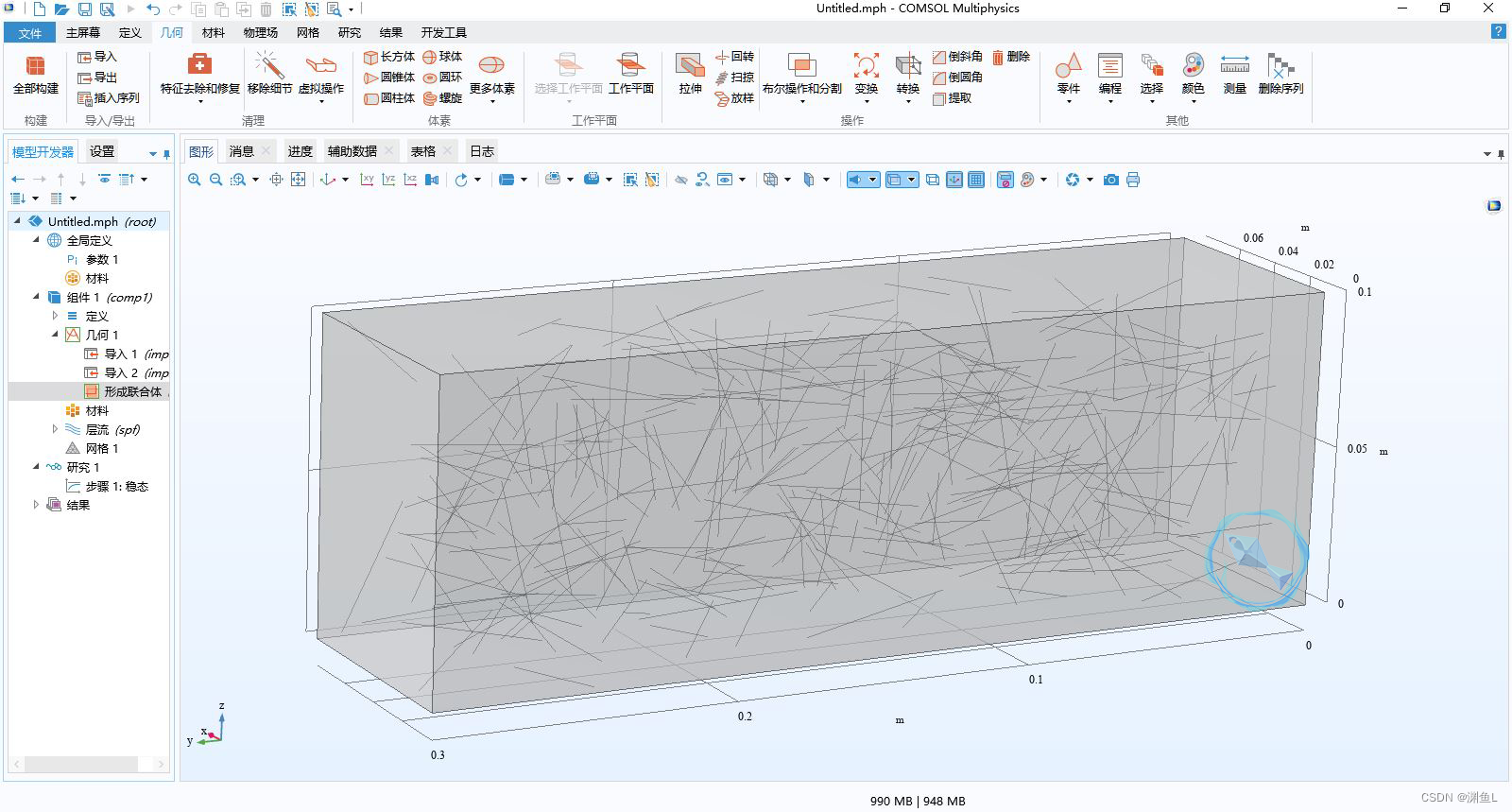

到这一步纤维跟基体就全部导入到comsol内了。

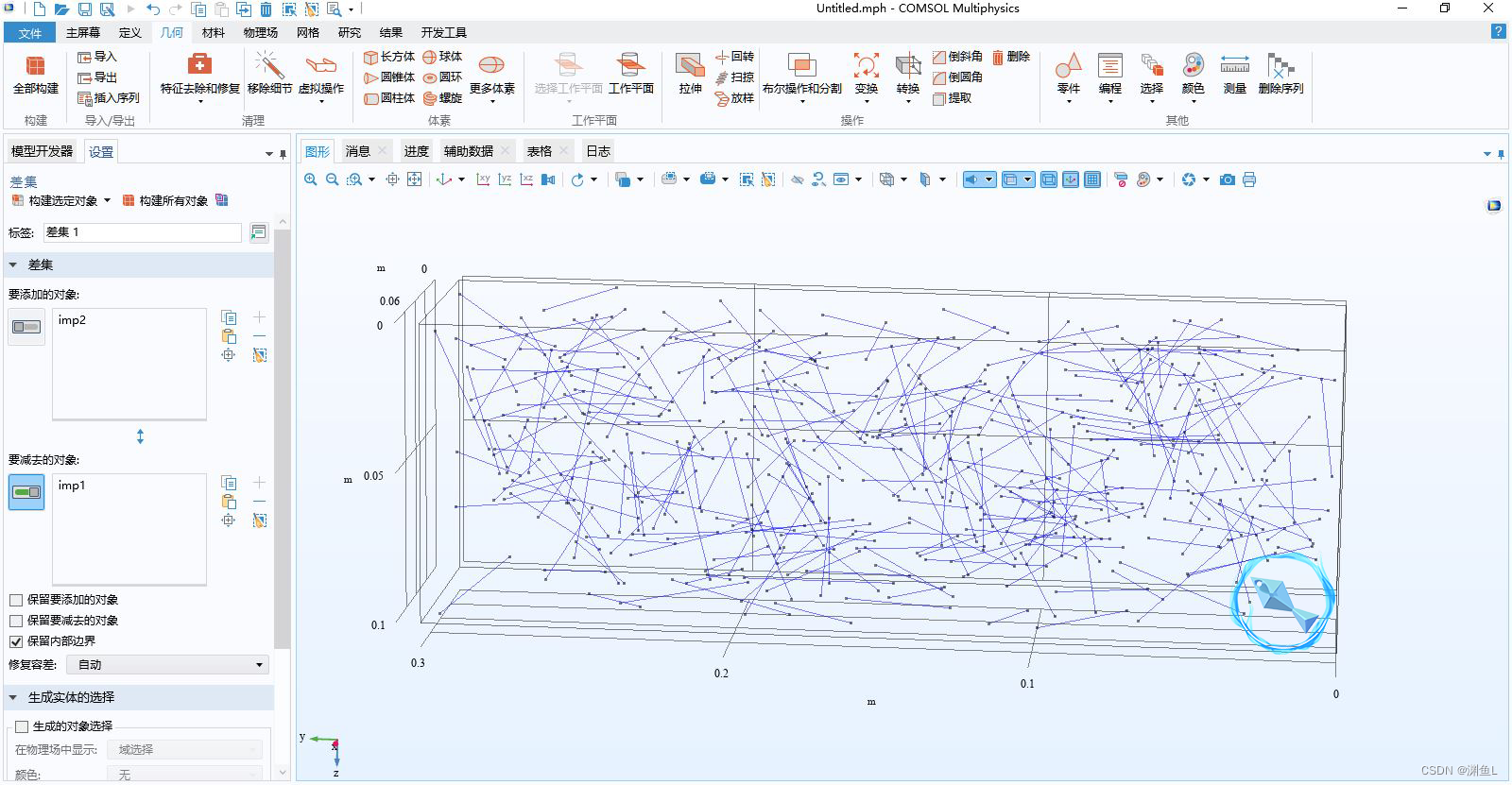

如果想再comsol内模拟线性的裂缝，需要将基体进行分割操作，选择布尔操作和分割-差集。要添加的对象选择基体，要减去的对象选择纤维。

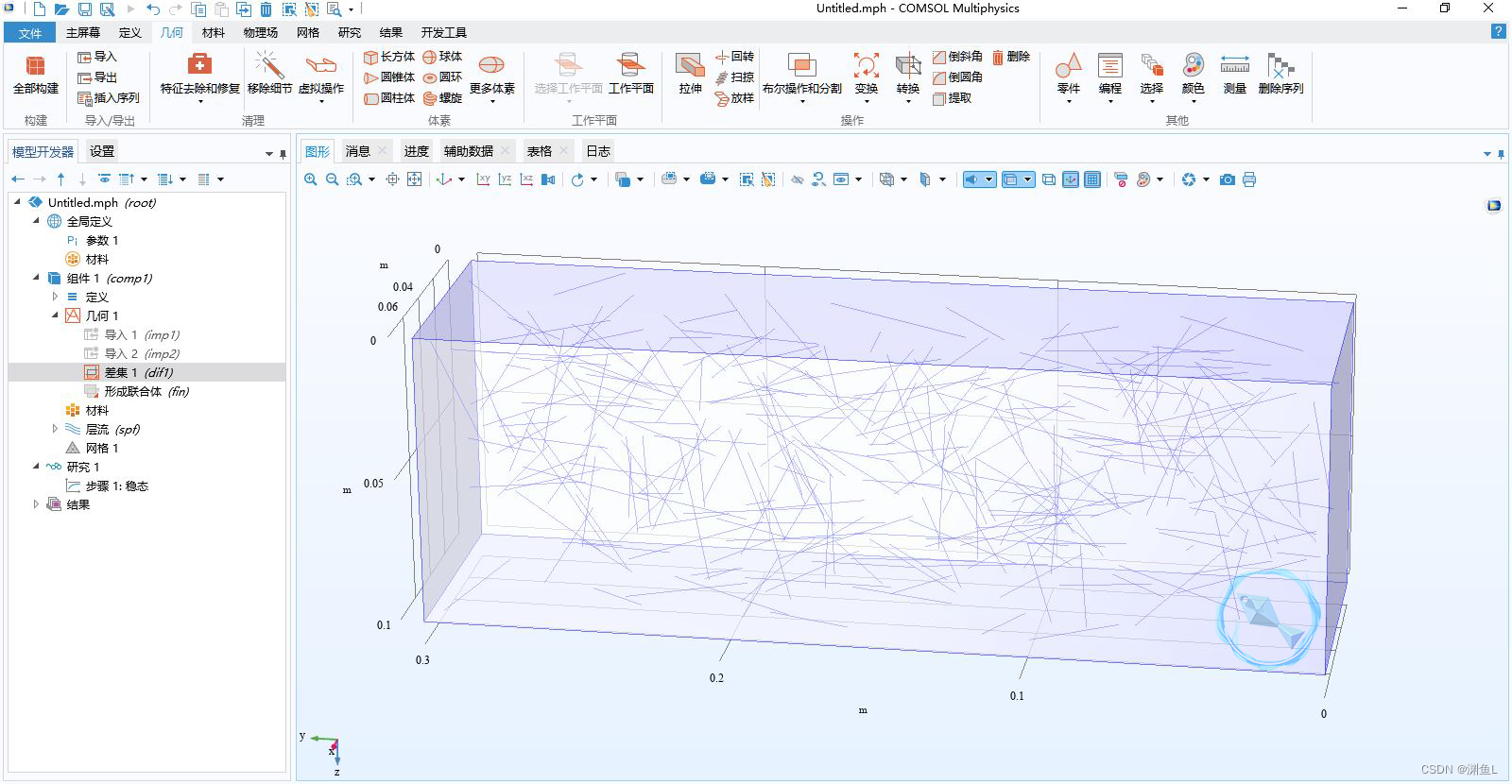

构建对象后，基体材料就被纤维分割完成，形成了基体内的线状裂缝。
后面进行网格剖分分析等，可根据自己的要求进行。

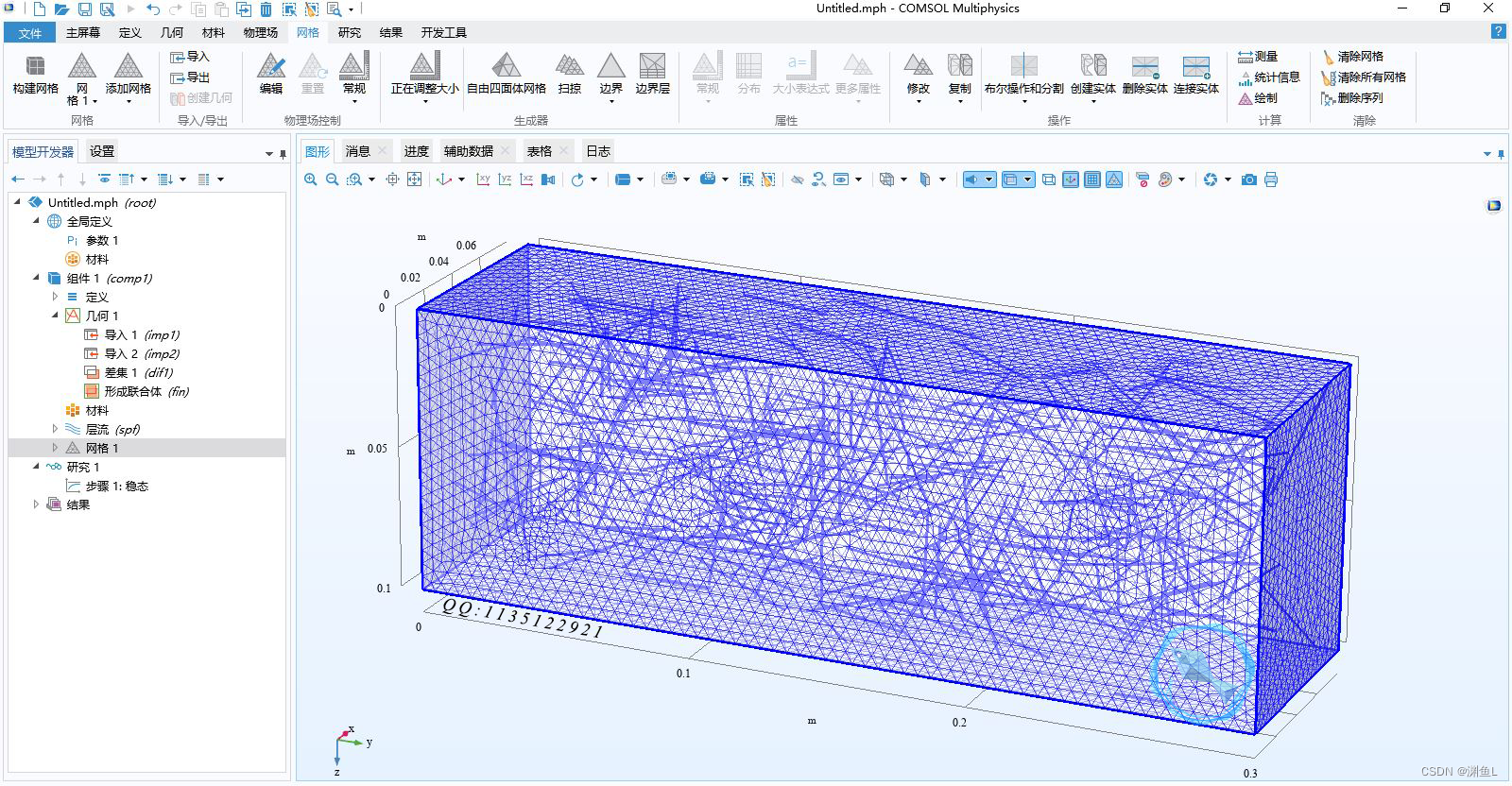

最后看一下GIF效果图：
在建模过程中所采用的AutoCAD插件可以在这里下载得到：
CAD_随机纤维3D插件
备用下载链接：
CAD_随机纤维3D插件
