Abaqus多孔材料、多孔介质、双相材料、随机三维多孔结构建模插件：Random Porous Structure 3D

已于 2023-09-25 08:51:07 修改
阅读量2k 收藏 6
点赞数
分类专栏： 多孔介质 abaqus插件 文章标签： abaqus插件 多孔结构 随机孔隙
于 2023-09-25 08:48:11 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45591526/article/details/133265975
版权
RandomPorousStructure3D插件在Abaqus中用于创建三维多孔结构，基于QSGS原理控制参数，提供不同材料单元映射，简化网格划分，适用于Abaqus2018-2023版本，兼容Windows系统。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

插件介绍

Random Porous Structure 3D - AbyssFish 插件可在Abaqus软件内生成三维多孔结构，可用于两相材料或多孔介质的模拟等。

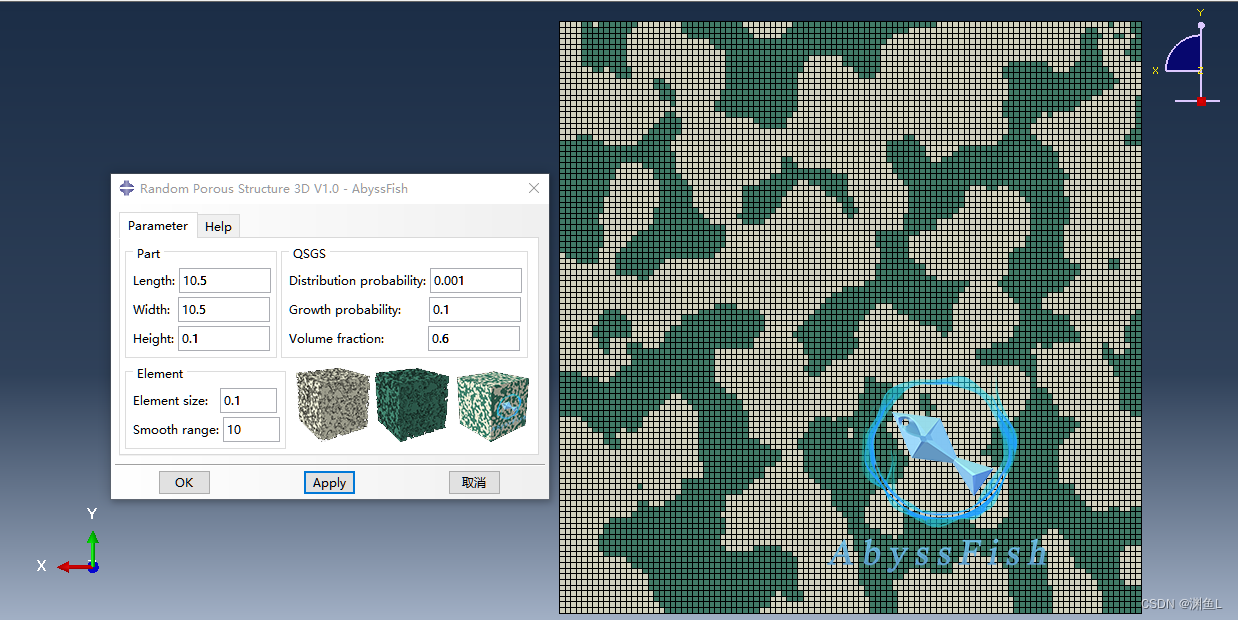

在这里插入图片描述

插件可指定孔隙的分布概率、生长概率、孔隙率、平滑范围等参数，其参数控制原理可参考四参数随机生长法（QSGS）相关文献。

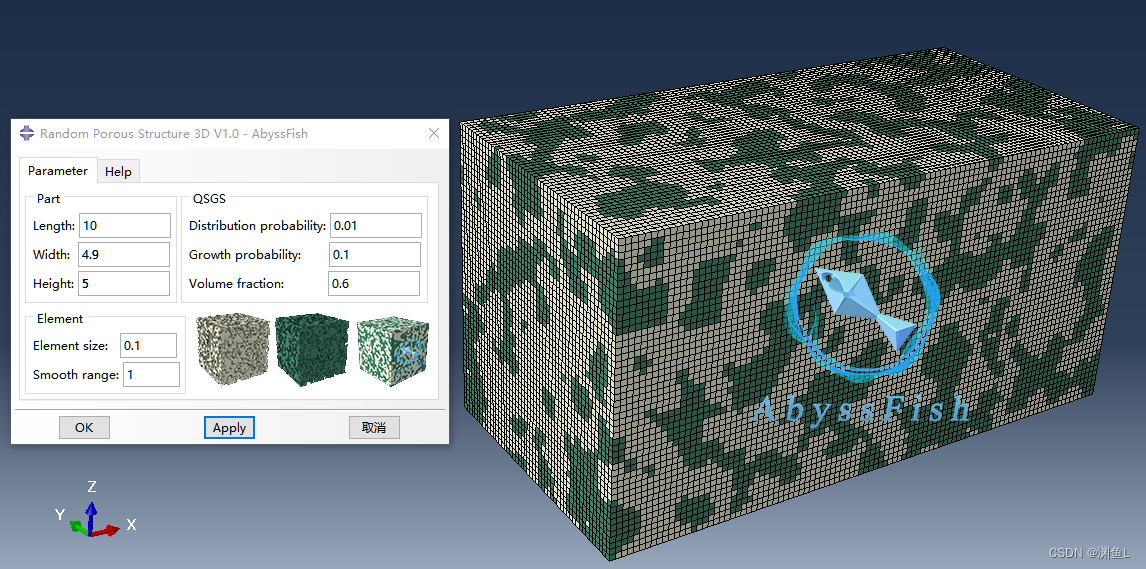

在这里插入图片描述

原理介绍

插件基于背景网格的方式生成两种材料的单元，以实现不同材料的指定。插件内置随机孔隙生成算法，算法基于优化后的四参数随机生长原理，进一步提高孔隙的聚集性，使模型与自然界中的孔隙结构具有更高的相似性。
在这里插入图片描述

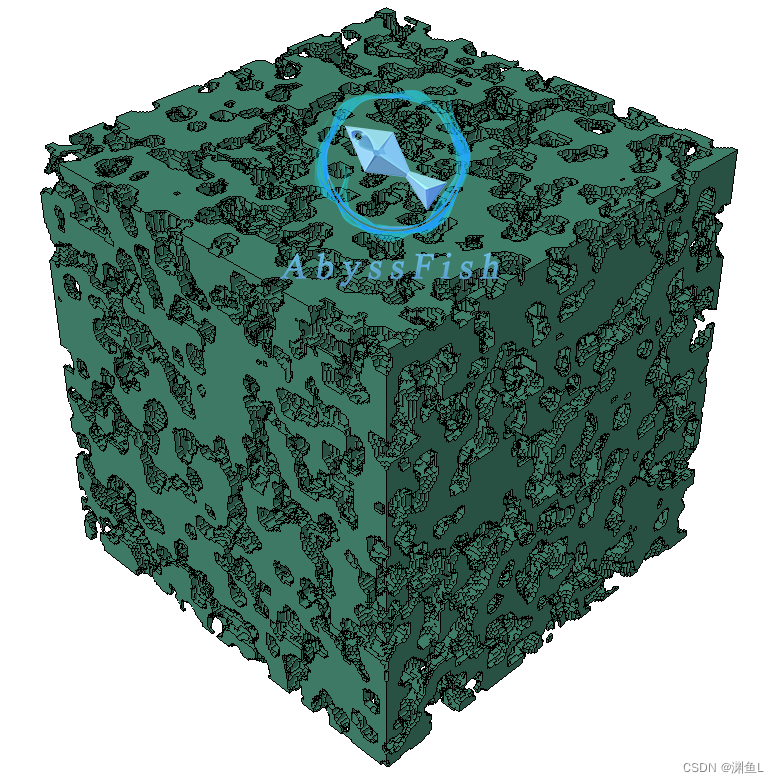

模型同时可处理为删除孔隙单元的网格部件，实现真实的孔隙效果。

在这里插入图片描述

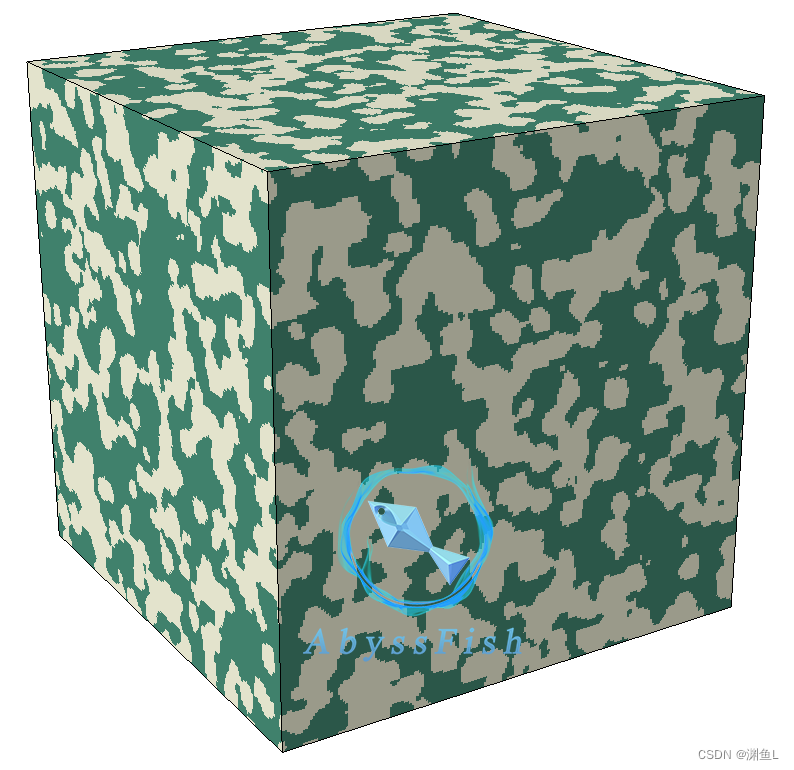

基于不同材料的单元映射算法，解决了多孔结构这种复杂部件网格难以划分的问题，使得模型构建更加简单，也极大降低了三维多孔结构、孔隙介质等模型模拟中的计算量。
在这里插入图片描述

说明提醒

插件可运行在WindowsXP、7、8、10、11系统上，支持Abaqus2018~2023及以上版本。

下载链接

Random Porous Structure 3D

Abaqus骨料填充插件(AbqGeomPacking)
qq_34840441的博客
10-24 1960
Abaqus骨料填充插件，可用于生成二维/三维多种类型的骨料填充模型。
