CAD三维多孔结构插件 数字岩心 多孔介质 基于随机生长四参数

插件介绍

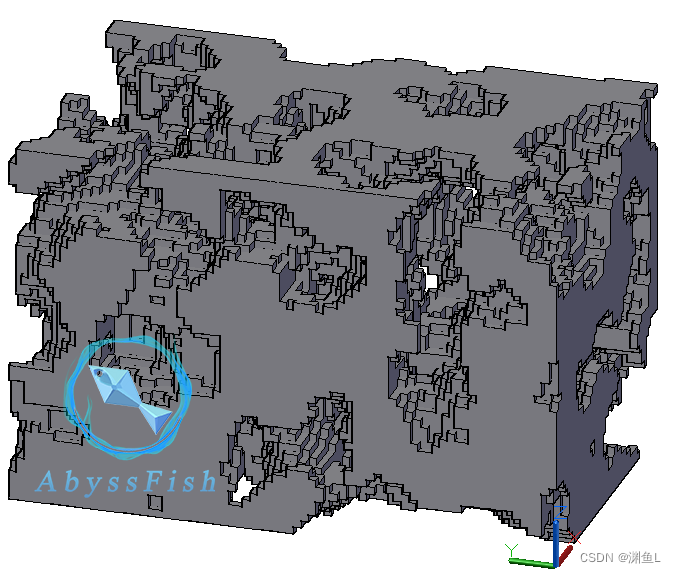

CAD多孔结构3D QSGS插件可用于在AutoCAD软件内生成三维多孔结构模型，可用于数字岩心、多孔介质、多孔结构等方面的建模及模拟。

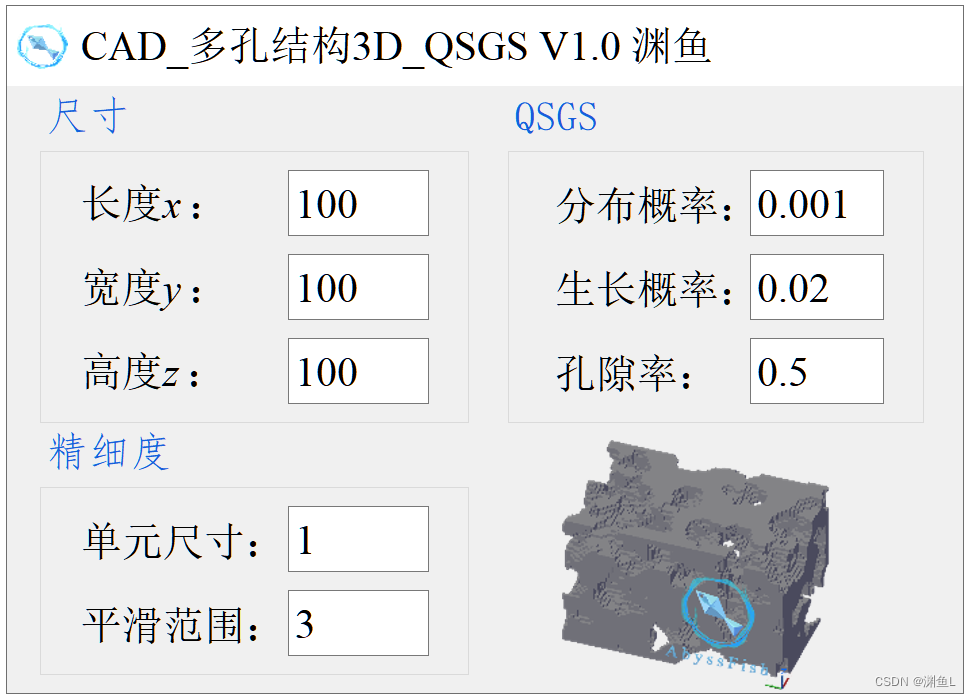

插件可指定模型的长度、宽度、高度，可构建任意几何尺寸三维几何模型。

多孔结构建模基于四参数随机生长（QSGS）原理。
（1）在二维空间中按照一定分布概率随机布置孔隙，此分布概率须小于设置的孔隙率；
（2）在二维空间中，按照一定生长概率，令分布的孔隙单元向相邻点生长。
（3）重复上述步骤，直到生长相达到设定孔隙率时，停止生长，即QSGS 重构多孔介质模型完成。

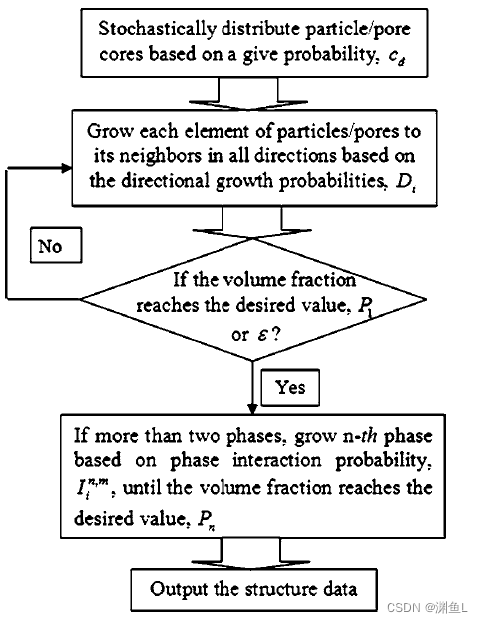

其构建过程可参考以下流程。

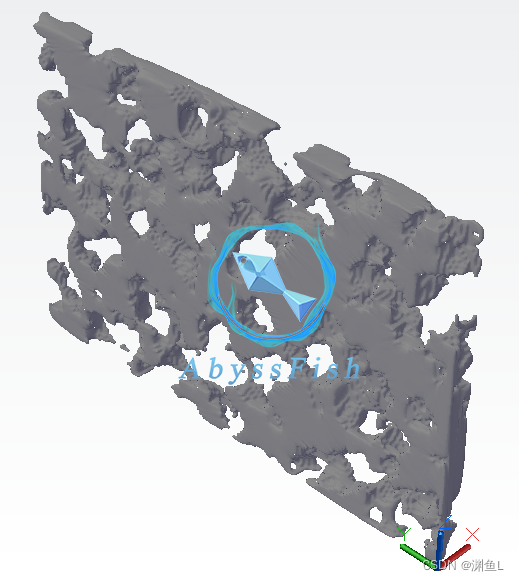

插件在四参数随机生长的基础上，进行算法改进，使得孔隙结构分布更为集中，减少离散孔隙的存在，同时可采用CAD软件将孔隙边缘处理的更为平滑。

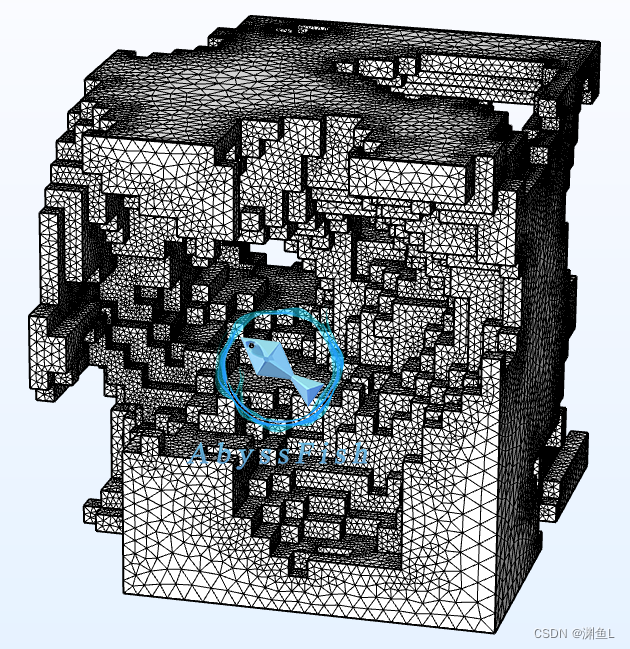

插件生成的几何模型为通用的CAD格式，支持如COMSOL、ANSYS、Abaqus、Fluent等主流有限元软件。

说明提醒

插件适用于AutoCAD2010~2024及以上版本。插件需要注册，注册后可永久使用，版本更新不影响注册状态，注册请联系QQ：1135122921。

插件下载

CAD多孔结构3D插件
