ANSYS穿孔板随机微孔隙构建及力学模拟

多孔结构板在减轻结构重量、满足吸声功能等环境下应用广泛，本案例采用ANSYS Workbench对曲线边界孔洞的随机多孔板进行轴心受拉力学分析。

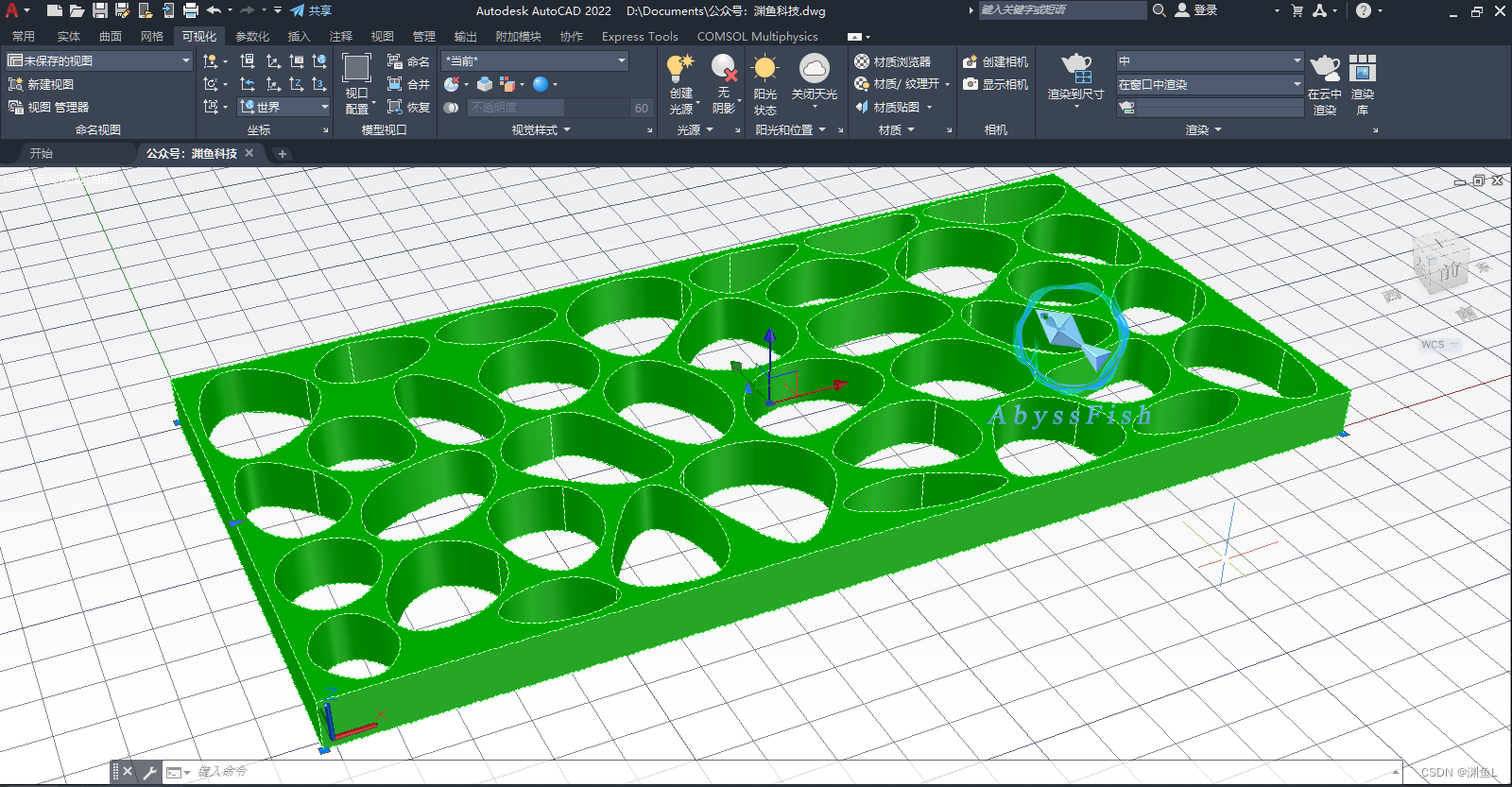

随机微穿孔板可采用CAD Voronoi插件构建，三维模型构建如下。

CAD Voronoi插件采用参数化建模方式，根据设定参数随机生成模型草图，如对草图生成不满意可重新生成一份，或在原图基础上进行手动微调。

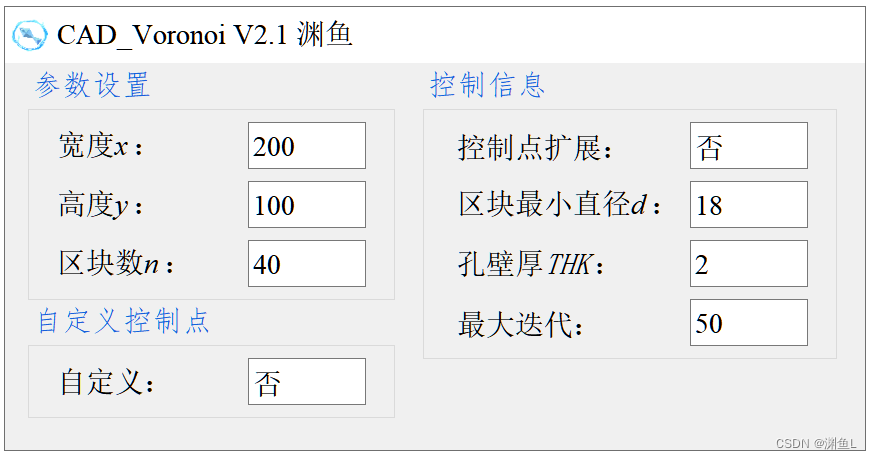

随机多孔板的建模参数如下，CAD内通过实体-拉伸生成板的厚度为10 mm，建模完成后将多孔板导出为.sat格式备用。

关于CAD Voronoi插件使用功能的详细介绍可查看：
CAD Voronoi V2

打开ANSYS Workbench，将多孔板模型导入，模型采用默认材料，然后对模型进行网格划分，单元近似尺寸为0.5 mm。

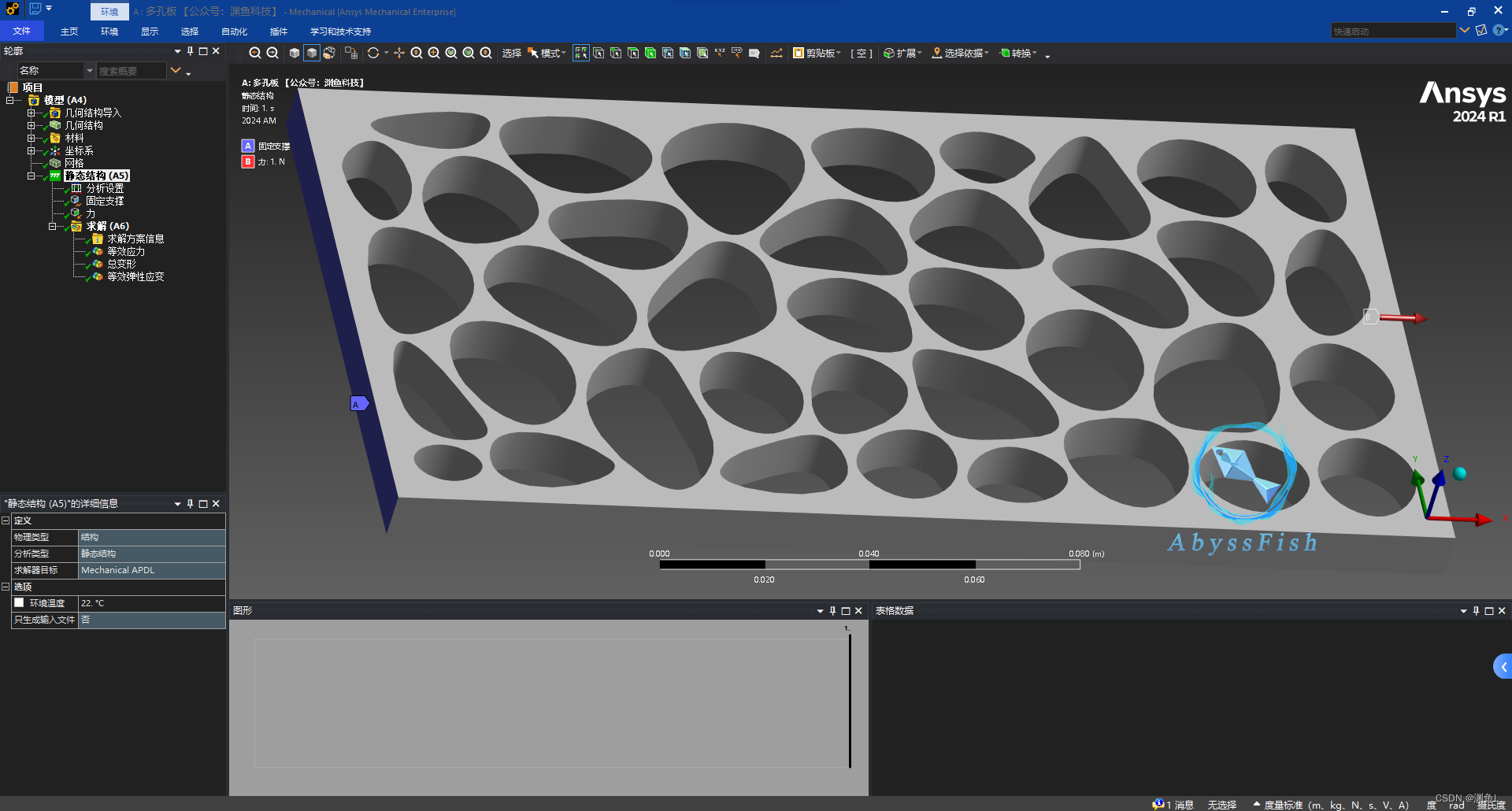

对模型指定边界条件及外荷载，将左侧边界设定为固定支撑，右侧边界设置大小为1 N的力。

提交求解并查看结果。

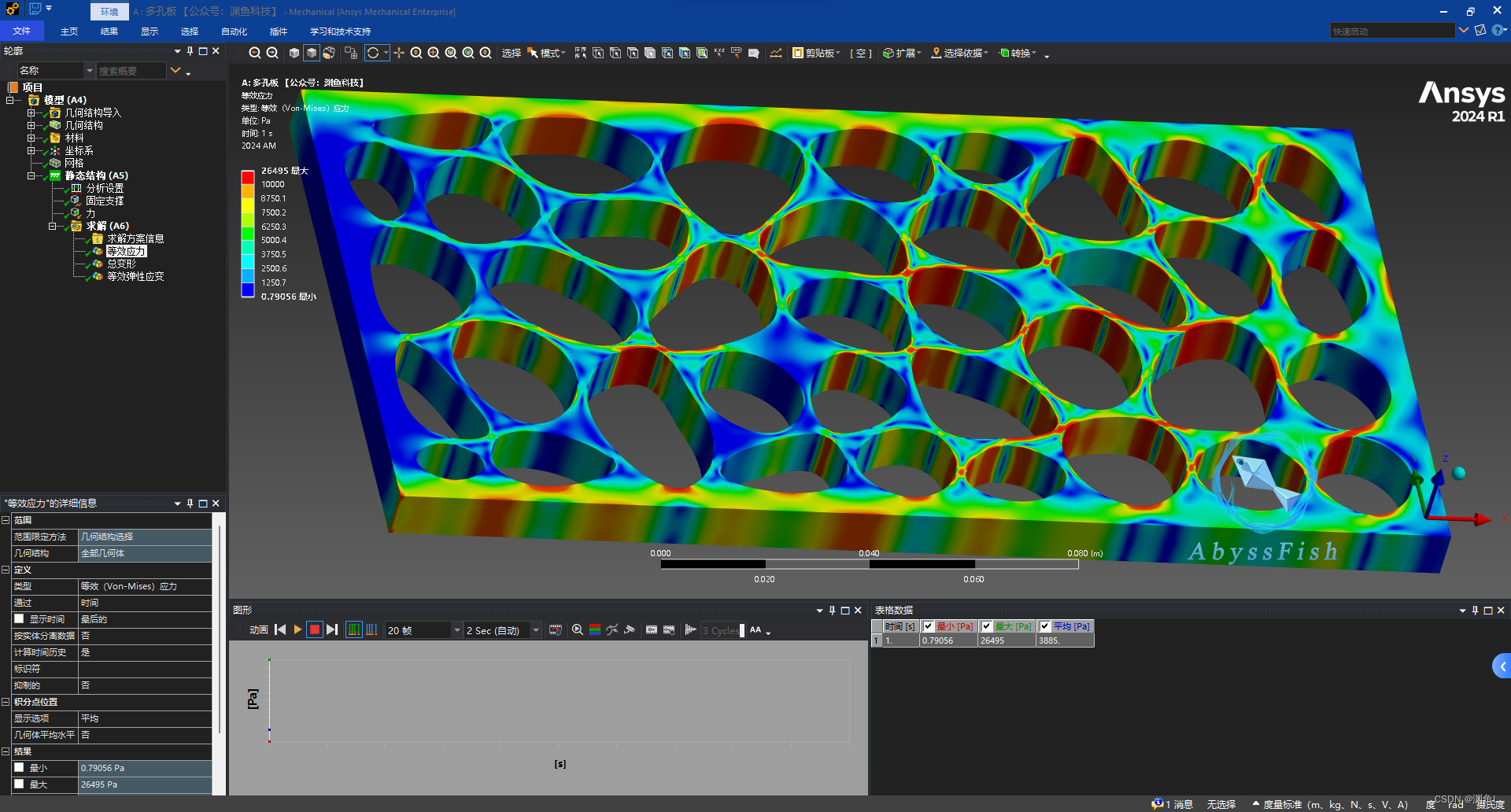

ANSYS多孔结构板等效应力分析结果可看出，CAD Voronoi插件建立的曲边多孔结构板，可有效避免孔洞处的应力集中现象，在满足结构功能的前提下对于提高结构承载力及使用寿命，防止疲劳破坏等方面有借鉴意义。
