Abaqus随机球体三维圆柱体试件建模插件

插件介绍

AbyssFish Random Sphere Cylinder 3D V2.0 插件可在Abaqus内参数化生成随机分布的球体部件及圆柱体试件三维模型。插件可用于构建球体骨料混凝土细观、球体弹丸、泡沫混凝土、多孔结构模型等，可设置模型的尺寸、球体的粒径分布、球体比例等参数。

模型说明

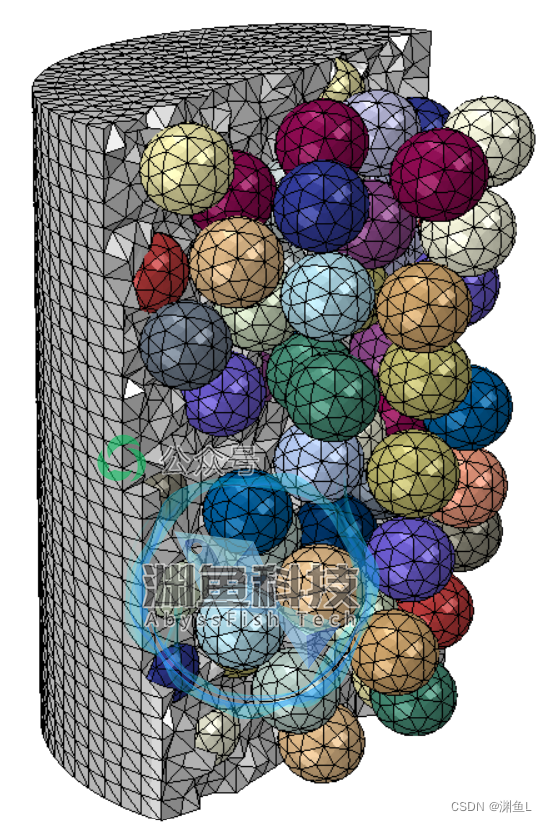

插件采用多部件（Part）装配方式，分别建立随机分布的球体及带有孔洞的圆柱体部件，并进行模型装配。

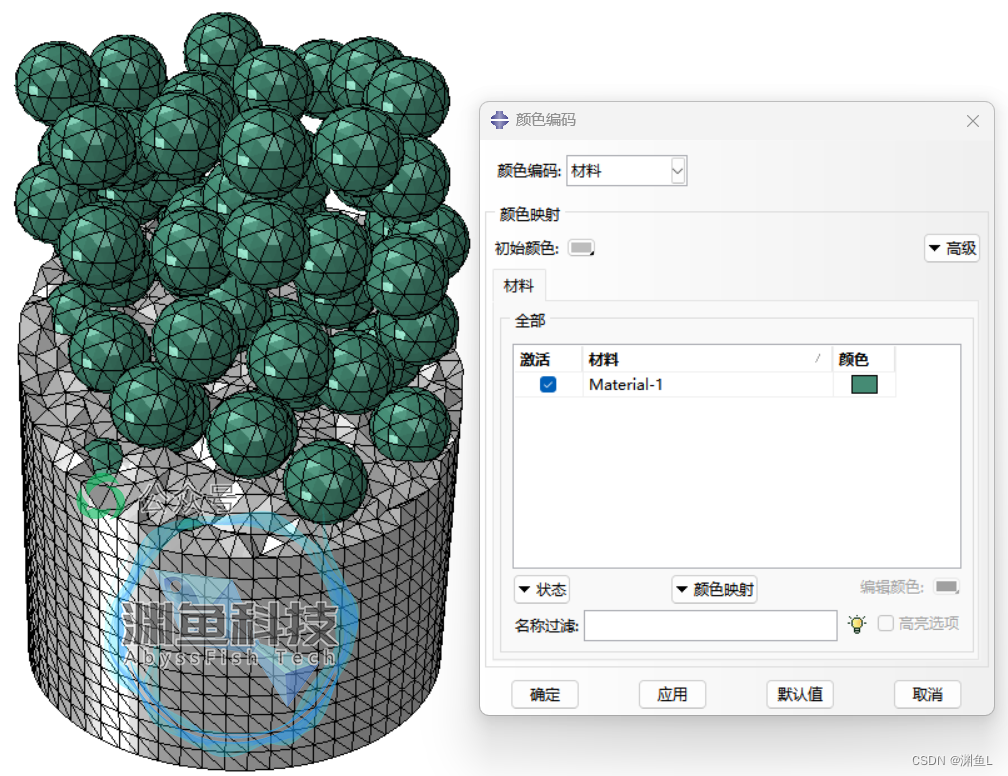

插件建立的模型中每个球体为一个独立的部件，且插件已对所有球体进行空材料的指派，用户可批量更改球体的截面属性。

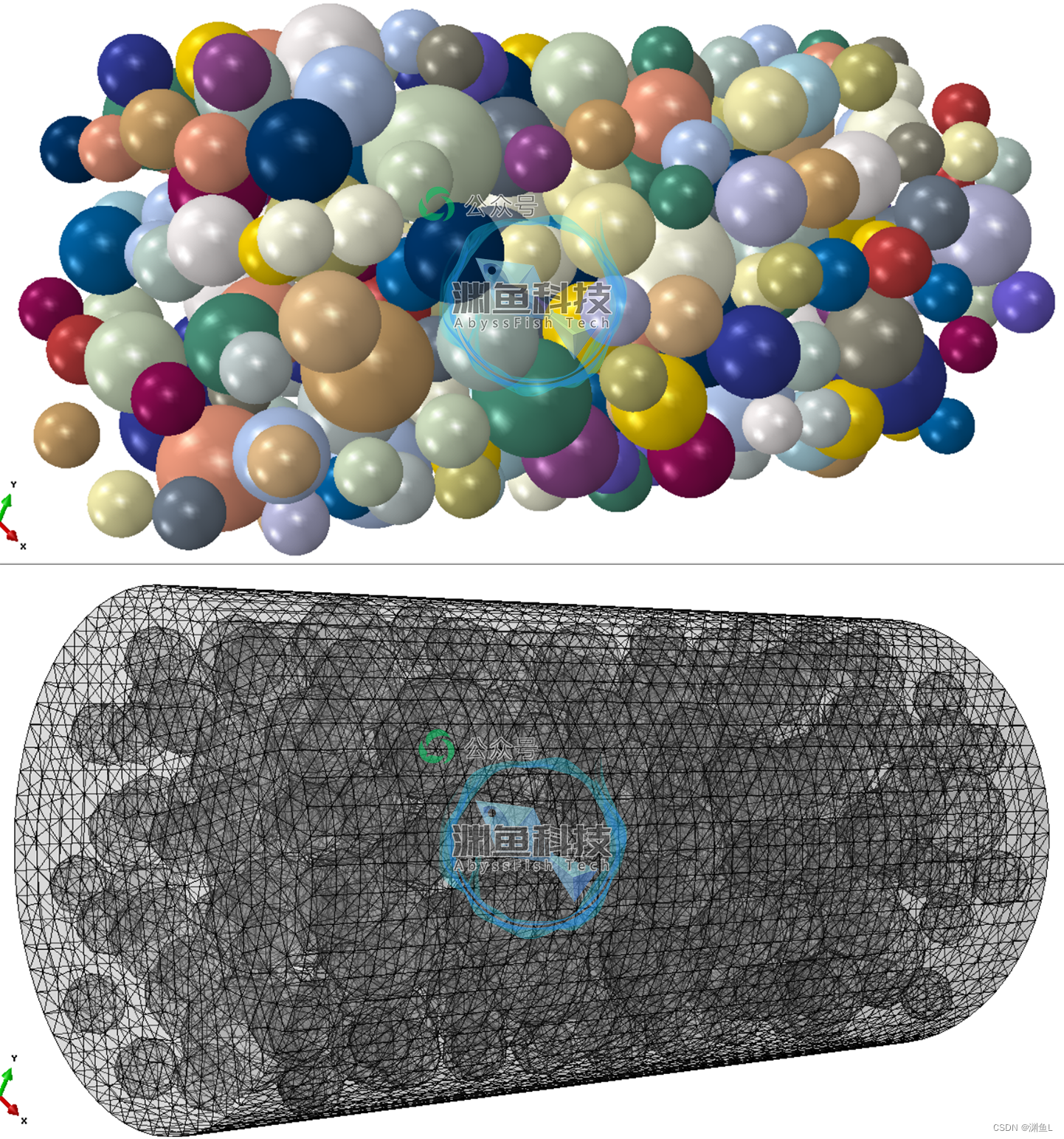

模型中所有球体可以批量进行网格划分，方便用户使用。

注意，插件仅完成了几何部件的装配操作，并未指定材料属性、分析步、相互作用、载荷、网格等，此部分内容需要用户根据模拟内容自行设置。

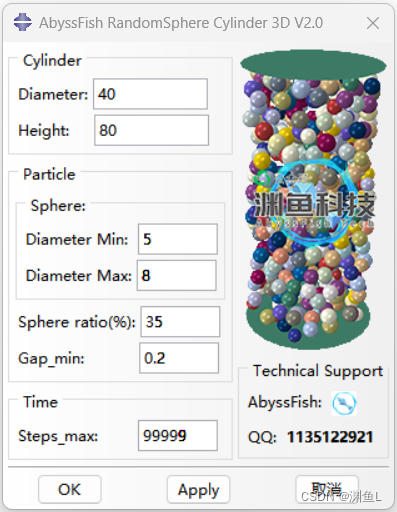

参数说明

Diameter、Height：设置圆柱体模型的直径及高度。单位全局统一即可。
Diameter Min、Diameter Max：球体的直径分布区间。随机球体均匀分布在设定的参数值范围内。
Sphere ratio：所有球体的体积占圆柱体体积的比例。
Gap_min：球体之间可能存在的最小间距，本参数设置是为了防止球体之间距离过小造成模型中存在小边，而影响到后期的网格划分。
Steps_max：最大投放次数，模型采用随机投放算法，达到设定的投放尝试次数后停止。此参数若设置过小可能会达不到设定的球体百分比，应根据球体数量适当调整。

适用版本

插件可运行在Windows10、11系统上，支持Abaqus2024及以上版本。如需Abaqus2023及以下版本的插件可查看：V1.0版本

更新日志

2024/04/09 V2.0
1、更新Python3，适配Abaqus2024+；
2、优化注册编号及许可证文件路径；
3、优化插件界面显示；

插件下载

Abaqus Random Sphere Cylinder 3D V2.0

本文发布前购买过本插件低版本的用户可凭借购买凭证及许可信息免费升级到当前版本。
