Abaqus导入图像生成模型

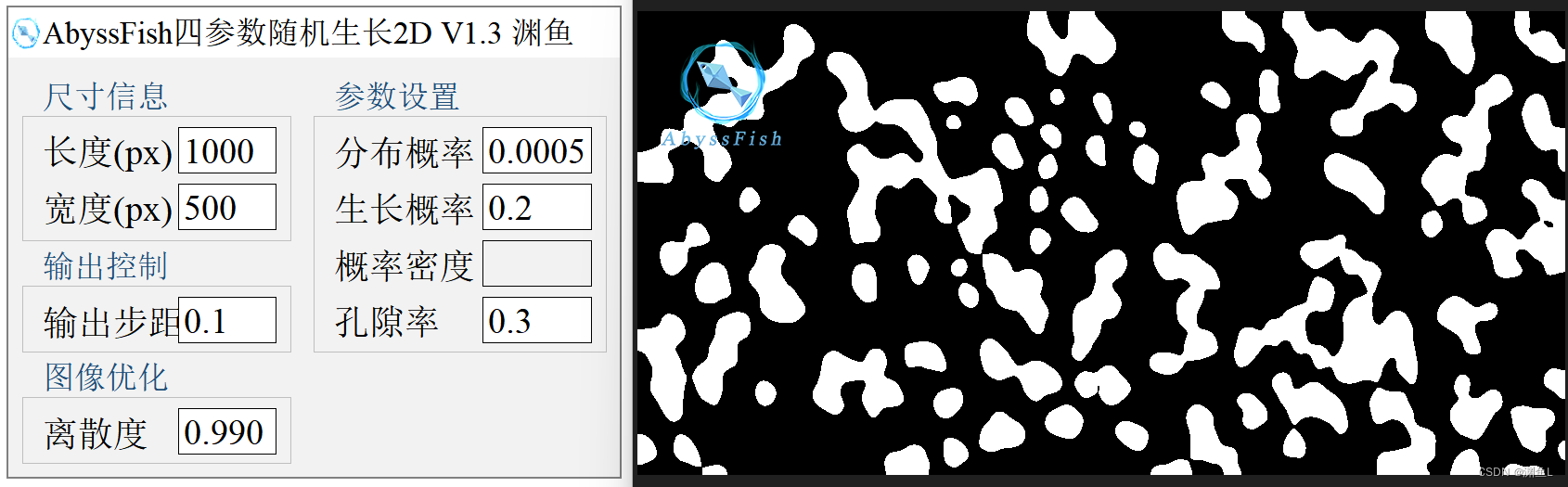

首先选取一张待导入Abaqus的图片，这里采用优化的随机生长算法生成一张图片，绘图参数及生成结果见下图。

利用CAD图像导入插件将图片导入到AutoCAD软件内。边界提取选择白色，绘图样式设置为平滑，并将平滑设置10，关于插件中参数设置的原理可查看：CAD图像导入插件

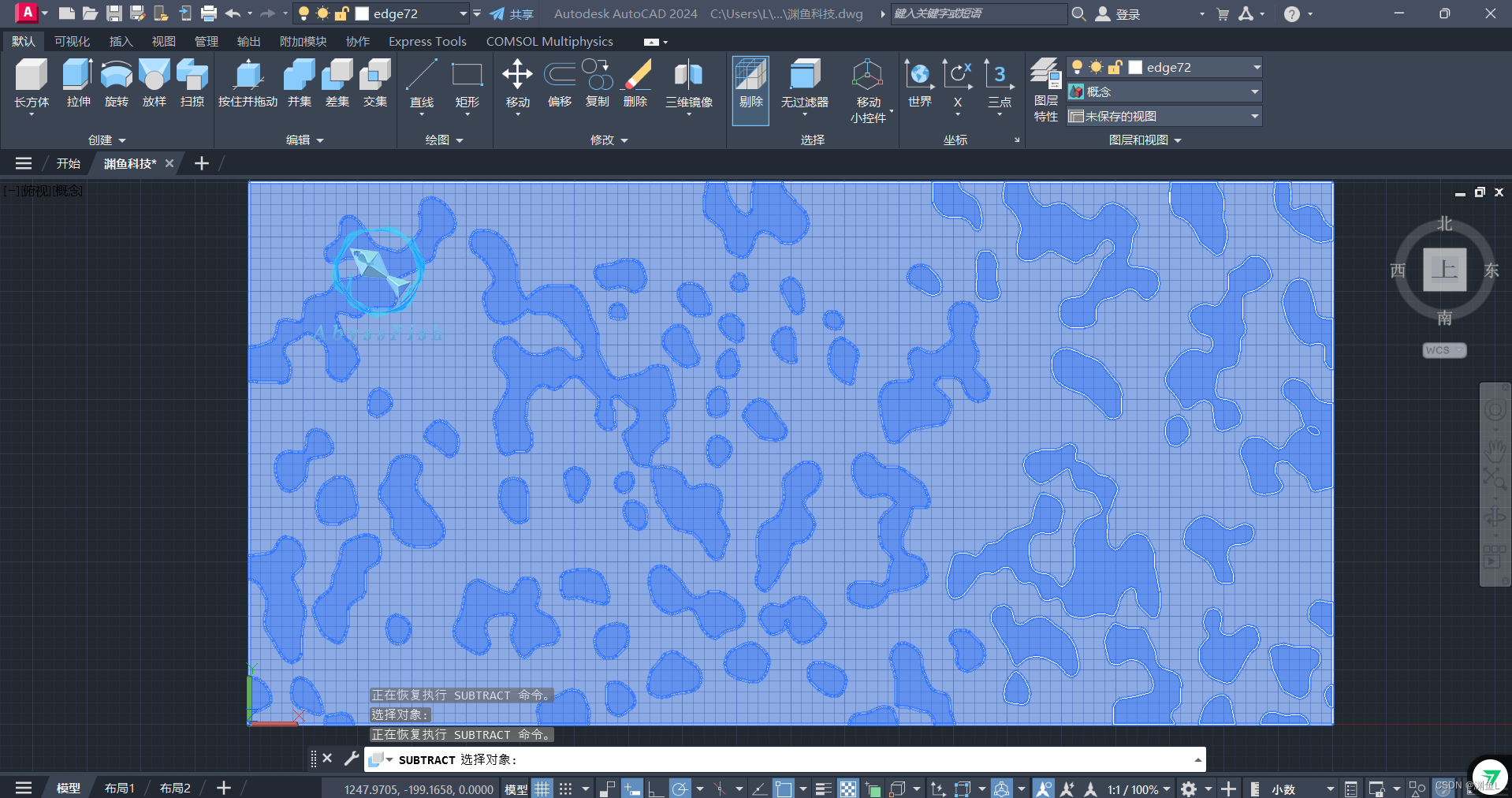

在AutoCAD内将导入的图形建立面域，并新建一个与原图大小相同的长方形面域。

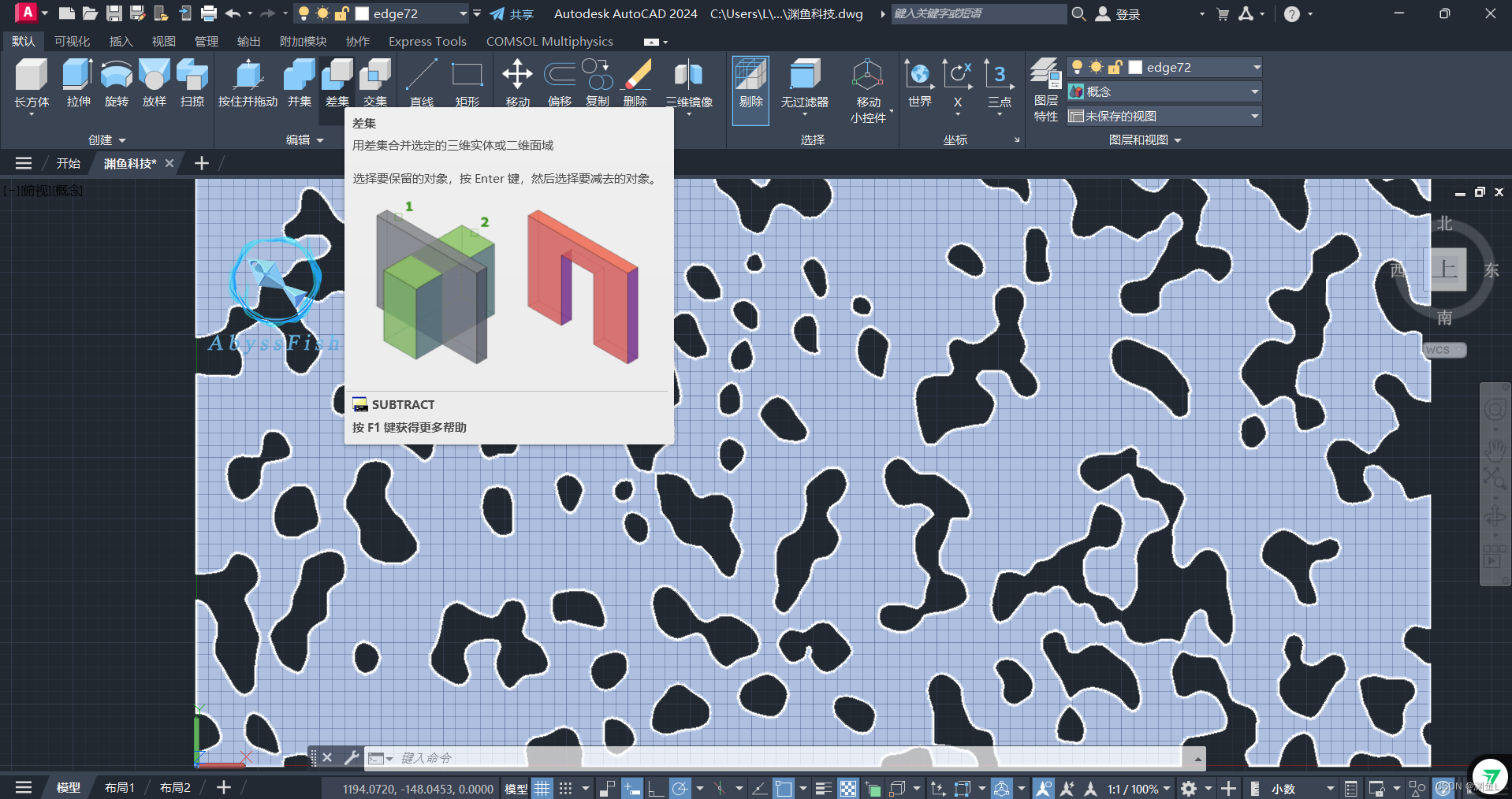

运用差集，将长方形与导入的图形面域做差集。
通过缩放将生成的模型缩放到指定尺寸。
将处理后的模型导出为.sat格式。

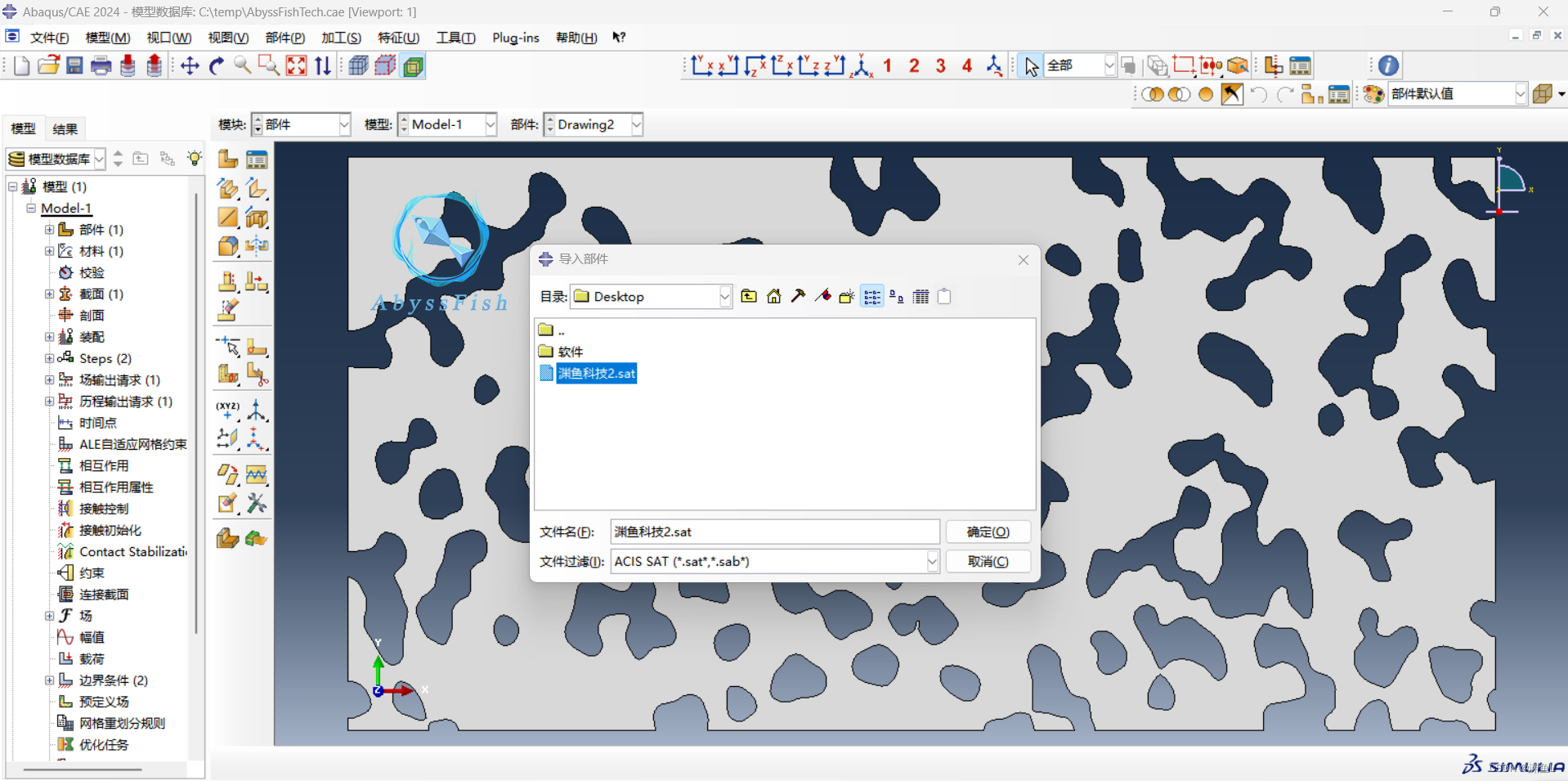

打开Abaqus，选的导入-部件，选取保存的.sat文件并导入。

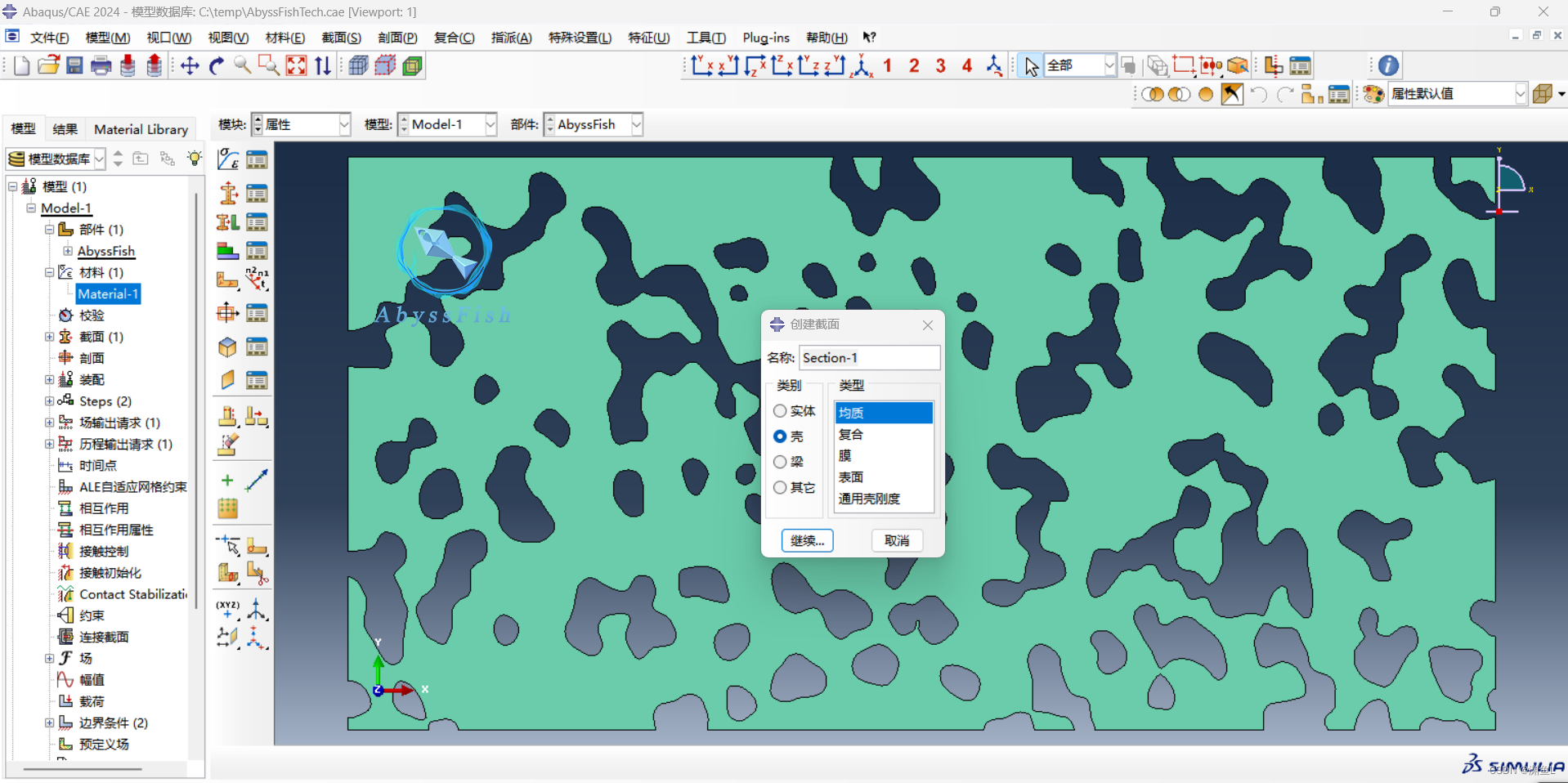

切换到属性，为部件添加材料属性信息，截面类别选择壳。

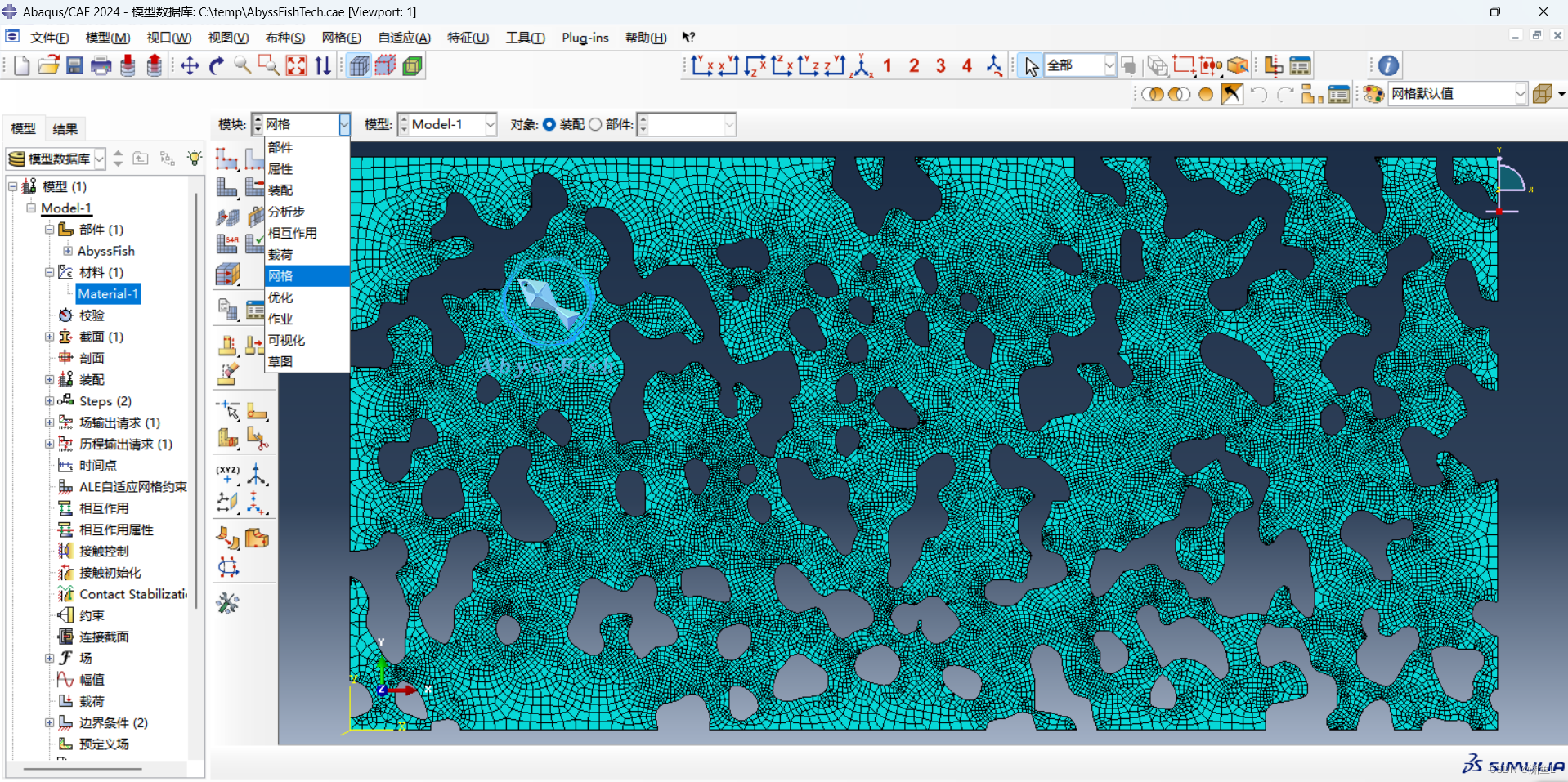

依次进行装配、分析步、相互作用、载荷、网格的设定。在本案例中仅为方便演示，设定静力，通用分析步；不考虑模型的自接触，因此未设定相互作用；载荷左侧边界设置为固定铰约束，右侧设置单位位移，使模型受拉；网格采用默认四边形单元形状。

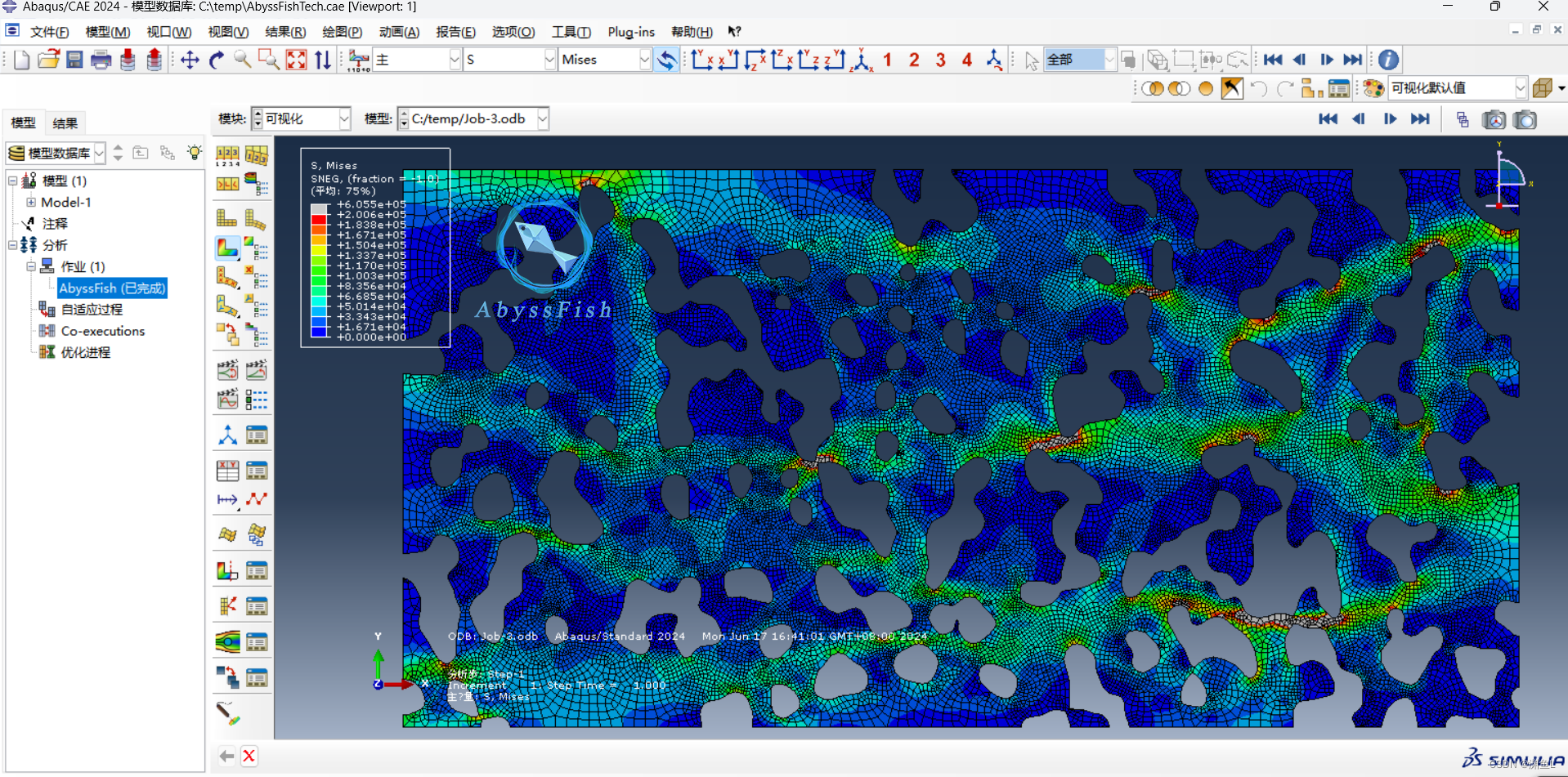

建立并提交作业，查看计算结果。

更为复杂的图形导入ABAQUS可通过Abaqus Image To Part 2D插件实现。
