继电器两端为什么要并联一个二极管

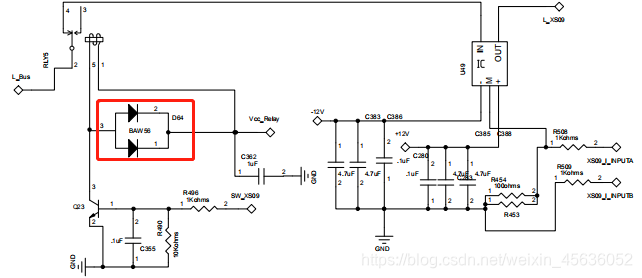

在很多的控制电路中,我们时长能够看到继电器上并联了一个或者两个二极管,其作用是什么呢?如下图所示:在这里插入图片描述

一般的继电器的控制方式都是通过一个三极管去控制继电器的开和断,继电器线圈通电时闭合,继电器线圈失电时断开。
那这个二极管的作用是什么呢?
当继电器闭合的时候,电路进入工作状态,二极管没有多大作用,二极管的作用在于继电器断开的时刻。由电磁感应的原理可知,继电器断开的时候,电流不能突变,两端会产生一个反电动势,这时就可能会损坏到相关元器件和线圈。
此时二极管就起到作用了,继电器闭合的时候二极管截止,继电器断开的时候二极管导通,由此形成一个回路自我消耗掉,这样就能起到续流保护的作用。
