海明编码

思路

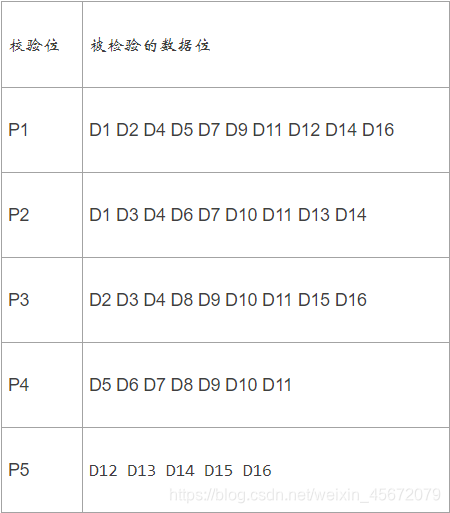

校验位分别位于2^i位（i=0,1…）,故可得
在这里插入图片描述
p6为总校验位

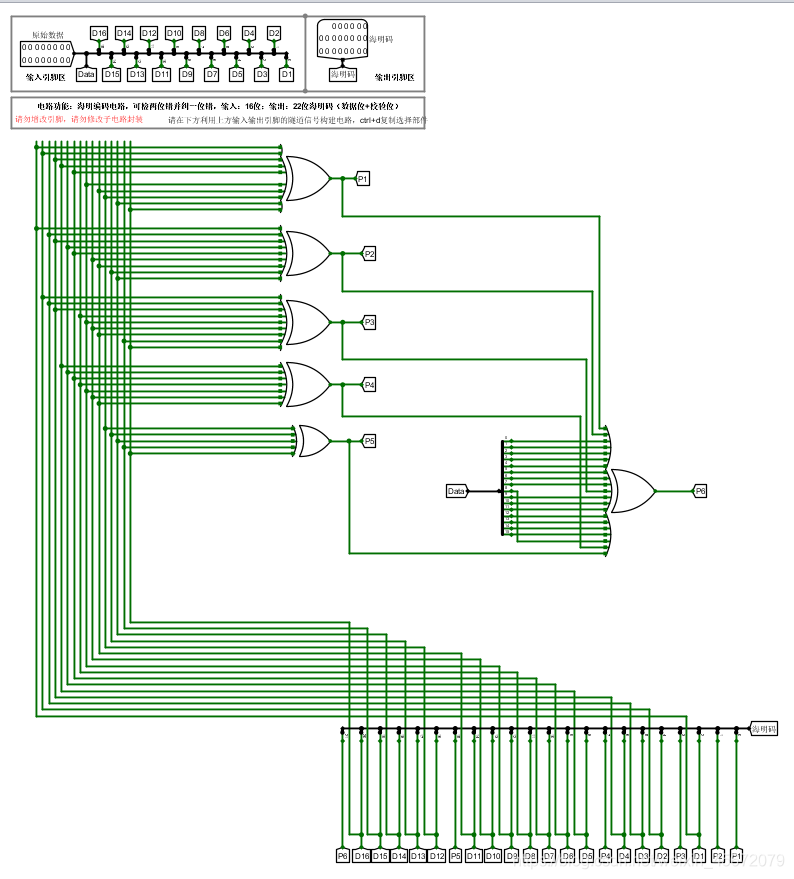

电路图

在这里插入图片描述

海明解码

思路

引入纠错码G1,G2,G3,G4,G5
第i个码检验它之前检验的值
设计的电路图可以纠错一个字，检查两位错，通过使用异或非门来实现功能

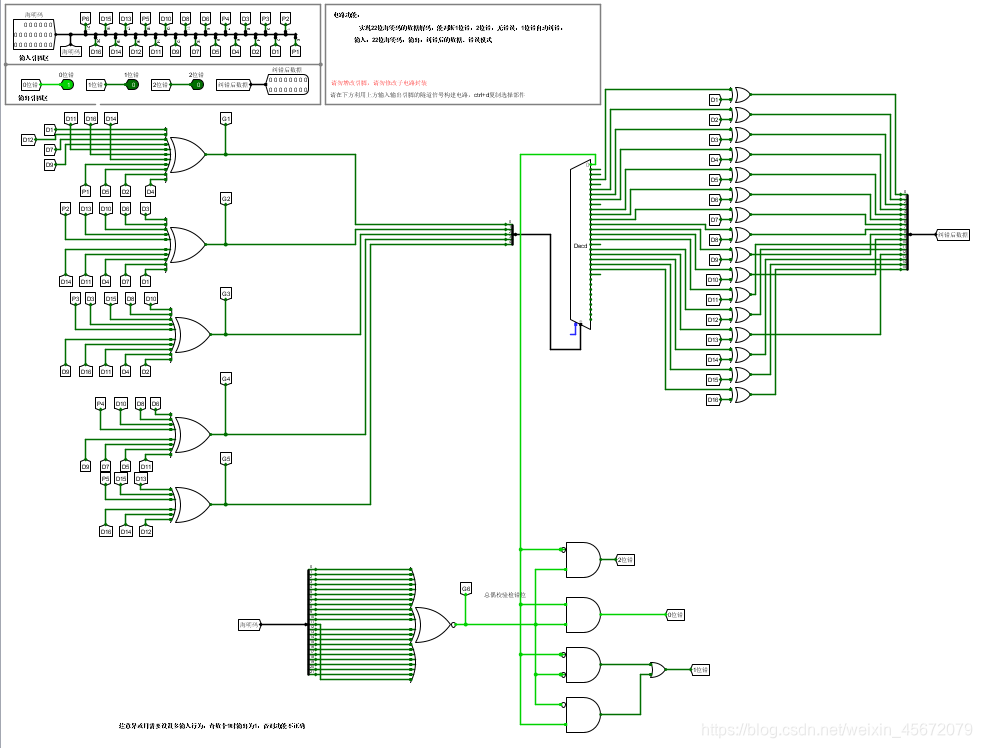

电路图

在这里插入图片描述

检验

没有加扰

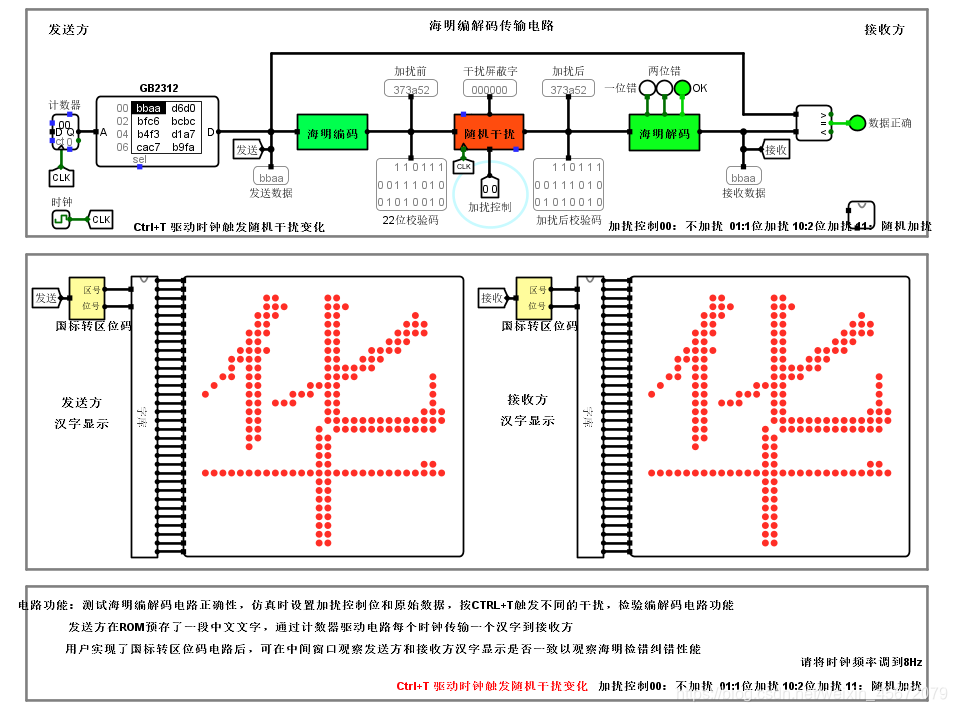

没有加扰电路
在这里插入图片描述

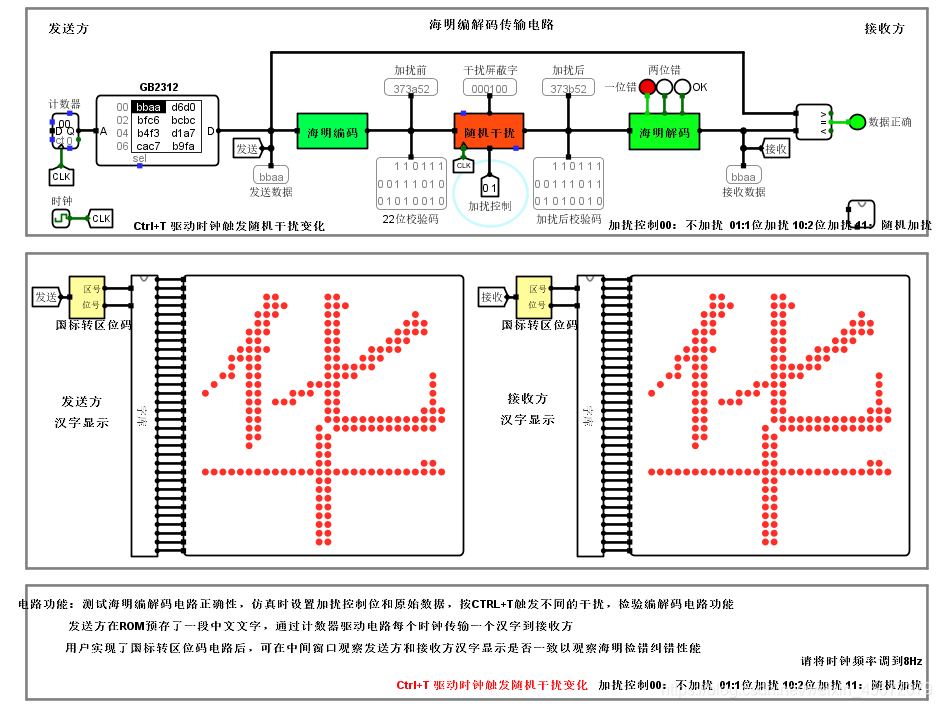

一位加扰，此时可以检错并纠正
