计算机组成原理--基于Logisim的海明校验码解码电路实验的应用（超详细/设计/实验/作业/练习）

已于 2023-10-12 14:39:19 修改
阅读量1.6w 收藏 183
点赞数 42
分类专栏： 计算机组成原理 文章标签： 图像处理 mcu 开发语言 物联网
于 2023-02-23 19:36:10 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_53431712/article/details/129188489
版权
该文详细介绍了如何运用Logisim软件设计海明校验码的解码电路，包括环境准备、电路构建、功能实现和测试分析。通过实验，学习者应能掌握海明码的检错纠错机制，并能独立设计GB2312编码的海明校验系统，实现在硬件电路中的应用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

课程名：计算机组成原理

内容/作用：设计/实验/作业/练习

学习：基于Logisim的海明校验码解码电路

一、前言

掌握海明码检错纠错性能，能独立设计实现汉字 GB2312 编码的海明校验解码体系，并最终在实验环境中利用硬件电路实现对应的解码电路。

二、环境与设备

1.软件：Logisim软件、JAVA环境
2.硬件：计算机Windows 10

三、内容

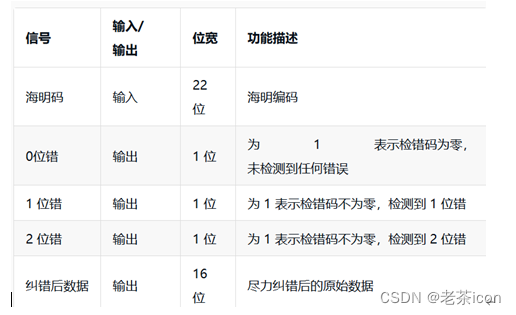

在 logisim 中打开实验资料包中的 data.circ 文件，在对应电路中完成海明校验解码电路。输入输出引脚定义如图，输入：22位校验码；输出：16位原始数据，1位检错位；2位检错位；无错误状态位。注意输入16位原始数据的每一位都已经通过分线器利用隧道标签引出，可以直接复制到绘图区使用。

1、电路框架
在这里插入图片描述

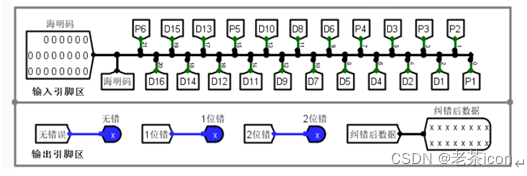

2、电路引脚

在这里插入图片描述

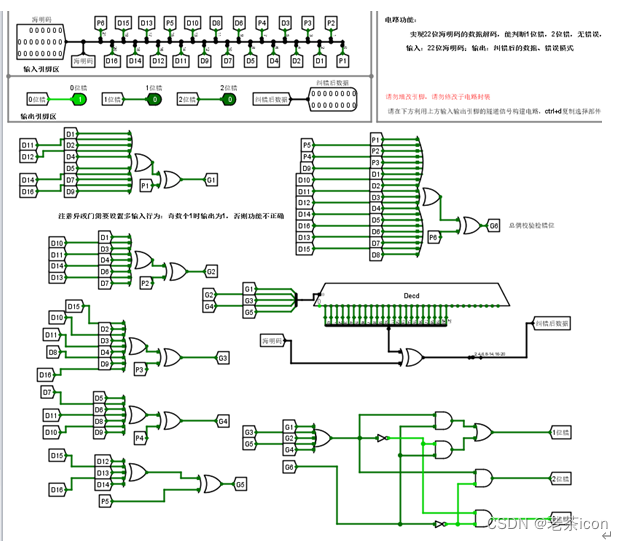

3、电路功能区实现
在这里插入图片描述

4、电路测试

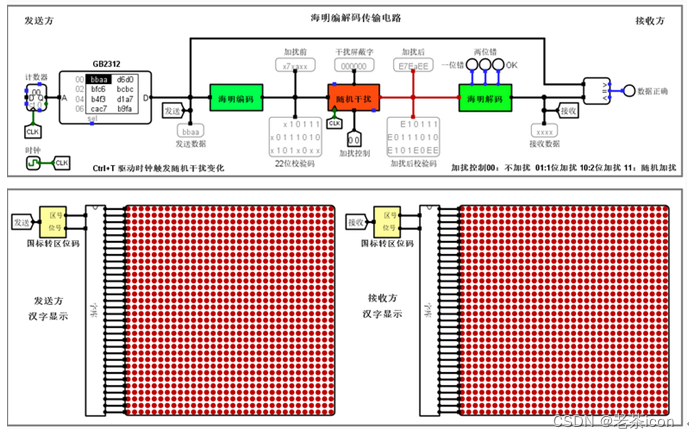

离线测试：完成海明解码电路后可以在海明编码传输电路中进行测试。
在这里插入图片描述

四、结果与分析

通过本次实验学习，掌握海明码设计原理与检错纠错性能，能独立设计实现汉字GB2312编码的海明校验编码体系，并最终能在实验环境中利用硬件电路实现对应的编解码电路。我们应该注意的是注意结点相连的地方不能重复，一旦有一点出错，就会不通关。

Logisim海明编码解码实验
