图形化智能两票系统：在动态系统图上点击相应设备生成所需的工作、操作任务

工作票、操作票作为安全生产管理的基础，是针对人员和设备安全的技术保障，两票的智能化管理是发挥两票功能的重要管理手段。

工作票是保证现场生产有序进行的组织措施。工作票的安全措施是保护人员和设备安全的主要屏障，安全措施的审核和落实是工作票执行的重点环节。

操作票是规范运行人员操作的基本手段，也是防止人员误操作的主要手段。操作票的监护和复诵制度是防止误操作的第二道防线，也是落实操作票管理的重点环节。

两票制度的严格落地执行是企业安全生产的重要保障，但传统两票作业过程的安全监察主要依靠“人防”方式，比如操作票，虽然企业有操作监护制度，监护人和操作人共同到现场确认，但仍无法根本避免走错间隔等问题。操作全过程没有实时跟踪，是否按票逐条检查、是否按步执行、是否认真复诵和监护，无法有效监督，这样给安全生产埋下了隐患。

赛摩博晟图形化智能两票系统在传统的两票管理基础上，依托移动互联、区域人员定位、电子围栏、传感器和物联网数据采集等先进技术，结合大数据分析和人工智能构建智能两票系统，以两票许可和结束时间为时间要素，以人员定位和设备定位信息为空间要素，在空间和时间精准确定前提下，实现两票管理从开票到执行到结票全过程精准把控。

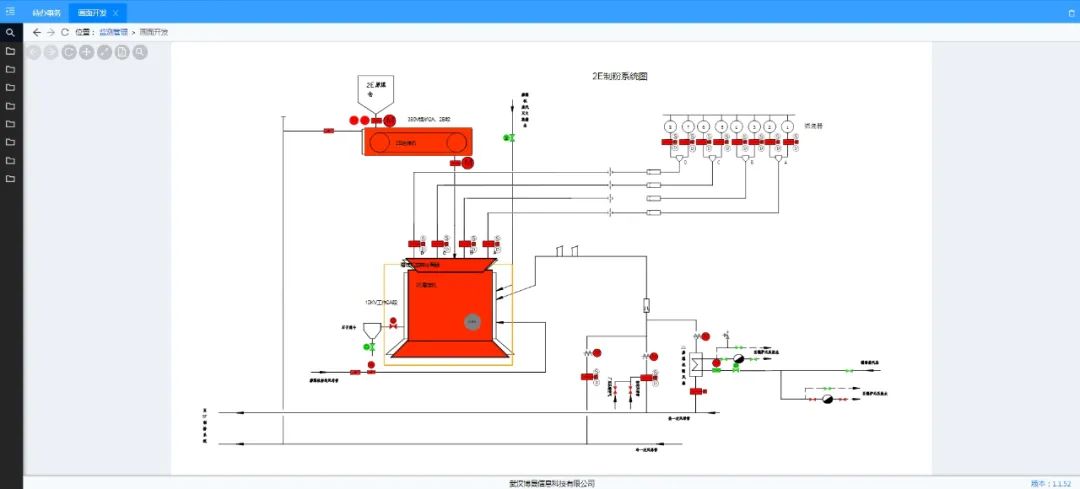

1 动态系统图

按电厂生产工艺流程建立动态系统图模块，包括电气、汽机、锅炉、化学、灰硫、输煤、消防暖通等专业，动态系统图（包括设备命名）与现场系统一致，动态系统图中所有设备状态能及时更新确保与实际状态一致。动态系统图包括设备所有现场开关柜（保护柜、控制柜等）的空气开关、保护压板，空气开关分合、压板投退可操作并能与现场状态保持一致。

2 图形化开票

系统具有图形开票功能，用户能够在动态系统图上点击相应的设备生成所需的工作、操作任务和内容，操作内容根据当前实际各设备的运行状态，自动判断可执行的工作或操作。所有可操作设备元件均以图形方式表示，并以图形和颜色变化表示不同运行状态，其运行状态与设备实际状态相符。

3 工作票管理

工作票管理采用全闭环管理，从工作票的填写到最后工作票的终结、审核，全部通过移动应用端平台进行管理。工作票填写上报后，工作票的签发、接收、办理、回退处理、值长批准、许可、终结、审核等所有工作票的签字处理全部在工作流平台上进行。

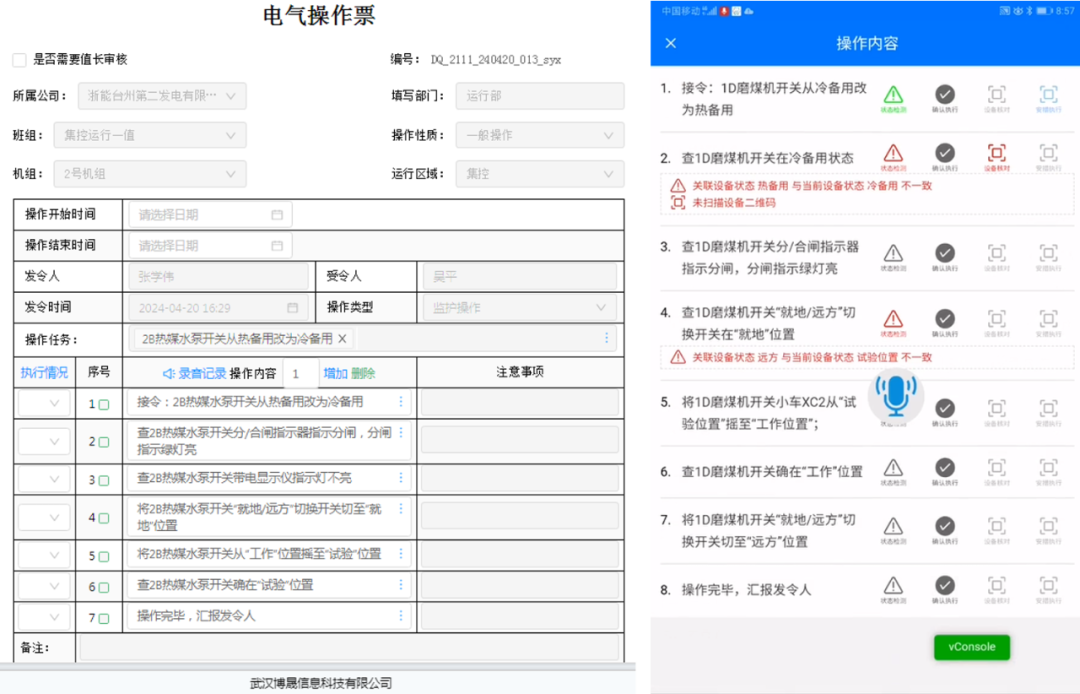

4 操作票管理

在操作票应用基础上，借助物联网、移动互联网等技术手段，实现现场智能操作管理，主要与视频信号结构化分析功能、基于业务规则的安防设备联动等功能相集成。操作票执行过程中，可实时调取全厂正在进行的监控视频，双击操作票信息，跳转到实时视频页面，辅助现场安全措施监护。

5 防误闭锁验证

五防闭锁规则通过“闭锁逻辑设置”模块内置到系统中，防误闭锁规则设置采用数学表达式进行编辑设置，能够满足各种复杂逻辑判断需要。两票开票过程中通过模拟检查实现票面内容的闭锁逻辑验证。操作票确认执行、安措执行单确认执行时在线防误验证。

6 票间互斥判断

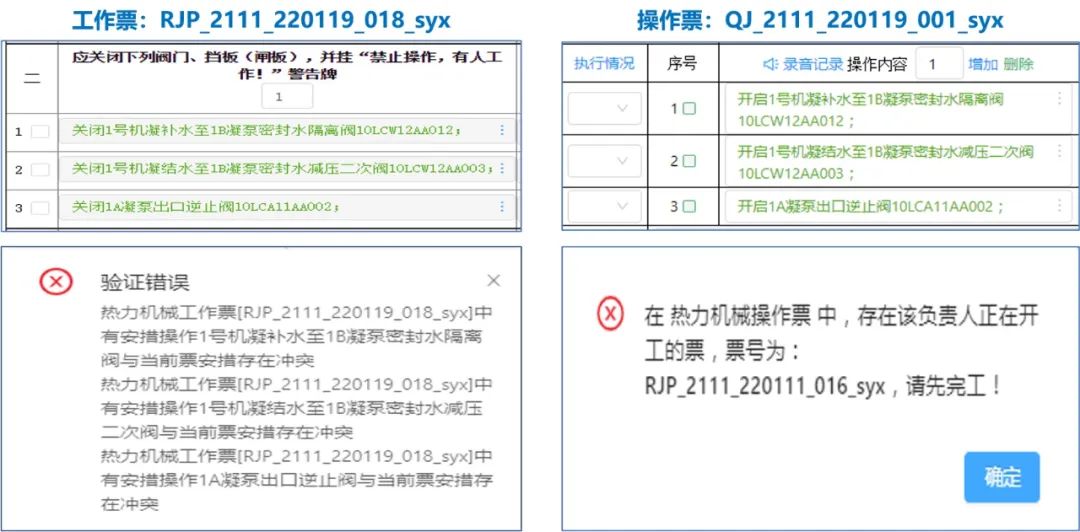

已许可开工的工作票、操作票中涉及的设备操作自动插入待执行设备列表。后续工作票、操作票许可开工时自动判断待许可工作票中的设备操作与待执行操作列表中的设备操作是否存在冲突，如冲突不允许许可开工，实现多票之间的互斥判断。同一工作负责人只允许一张工作票处于“工作进行中”，否则签发时无法签发。

7 虚拟电子围栏

以时间要素和空间要素设置虚拟电子围栏，实现安全风险的预警管控。根据工作票的开始结束时间在检修区域设置检修隔离围栏，对检修现场进行保护，对工作票的工作负责人和工作班成员自动授权。

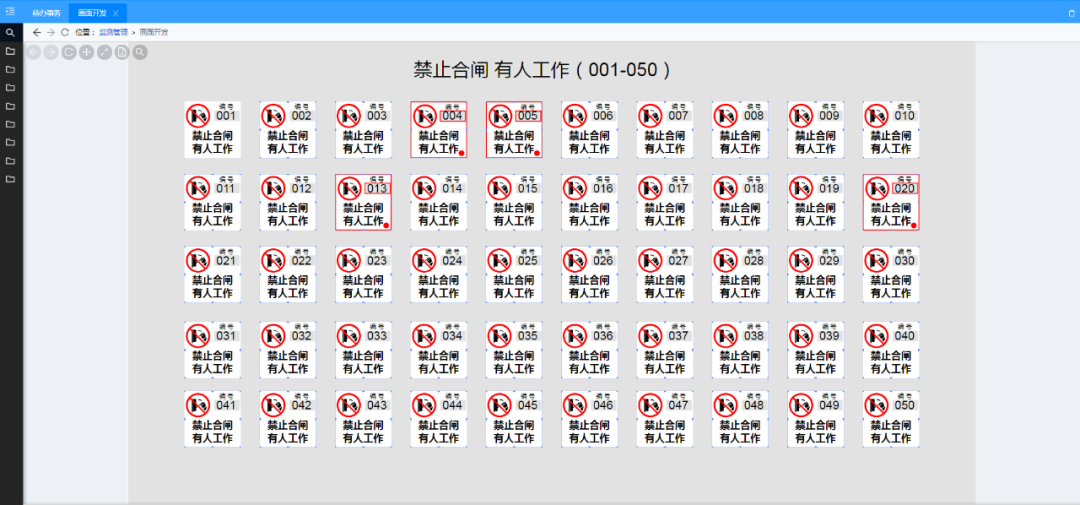

8 警告牌管理

系统能实现工作票安措相应警告牌的二维码管理，并实现工作票与现场警告牌的关联。能直观显示现场所用警告牌的使用状态和装设地点，并能方便用户查询。

9 视频联动

当作业人员进入工作区域，利用摄像头的移动侦测功能，跟随移动物体到操作区域，开始操作时，系统会自动判断目前正在操作的设备，控制摄像头按照预先设置的预置位功能，自动跟踪操作票执行的过程。

10 智能锁具管理

系统能实现锁具的智能管理，并实现工作票与智能锁具的关联。锁具只有在工作票终结后方可解锁。对锁具实施编码管理，能直观显示现场所用锁具的使用状态和使用地点，并能方便用户查询。系统提供必要数量的全套智能锁具，锁具能满足用户使用要求。

11 设备二维码校验

在现场关键操作位置处贴有二维码图片，当操作票执行到该步骤时，自动调用二维码扫描器进行二维码图片扫描，确认关键操作地点和设备对象信息正确，才可进行下一步操作，以防走错间隔，误操作设备。

12 唱票过程录音

现场操作时，移动终端自动打开录音功能，录制整个操作唱票复诵过程，且在操作未结束时不能人为中断，操作票执行完成后，录音上传系统，便于追溯历史作业过程。

赛摩博晟图形化智能两票系统，在系统原有两票应用基础上，采样图形化开票的方式，借助物联网、移动互联网等技术手段，结合物理挂锁、二维码扫码确认，确保工作落实到位，结合移动执行终端，防止安措办理工作过程中出现安措执行跳项、漏项、执行设备错误等问题，实现两票管理从“人防”到“技防”的转变。
