设计M=12的计数器

[EDA]实验2A：设计一个M=12的计数器

一、实验要求

1.用161计数器芯片，设计一个M=12的计数器.
2.上电后，对CLK信号，从0顺序计数到11，然后回绕到0.
3.当计数值为11的CLK周期，溢出信号OV输出一个高电平，其他周期OV信号输出0.
4.用波形仿真观察电路结果.

二、实验步骤

1.打开Quartus软件，建立New Project Wizard,保存命名为aa.
2.在该项目下添加一个新的bdf文件，保存命名为aa.

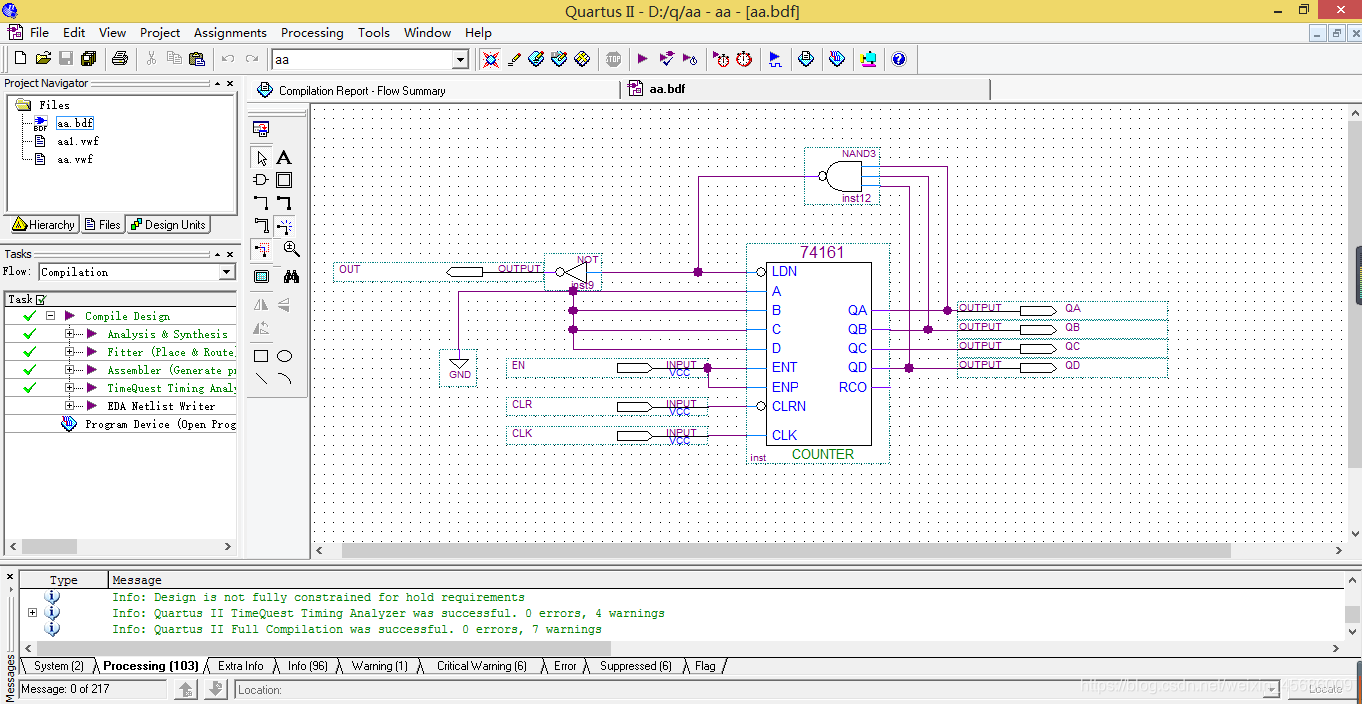

3.进行电路图的构建连接找到74161将其放置到bdf文件中，然后对其添加输入，输出管脚，编译项目.

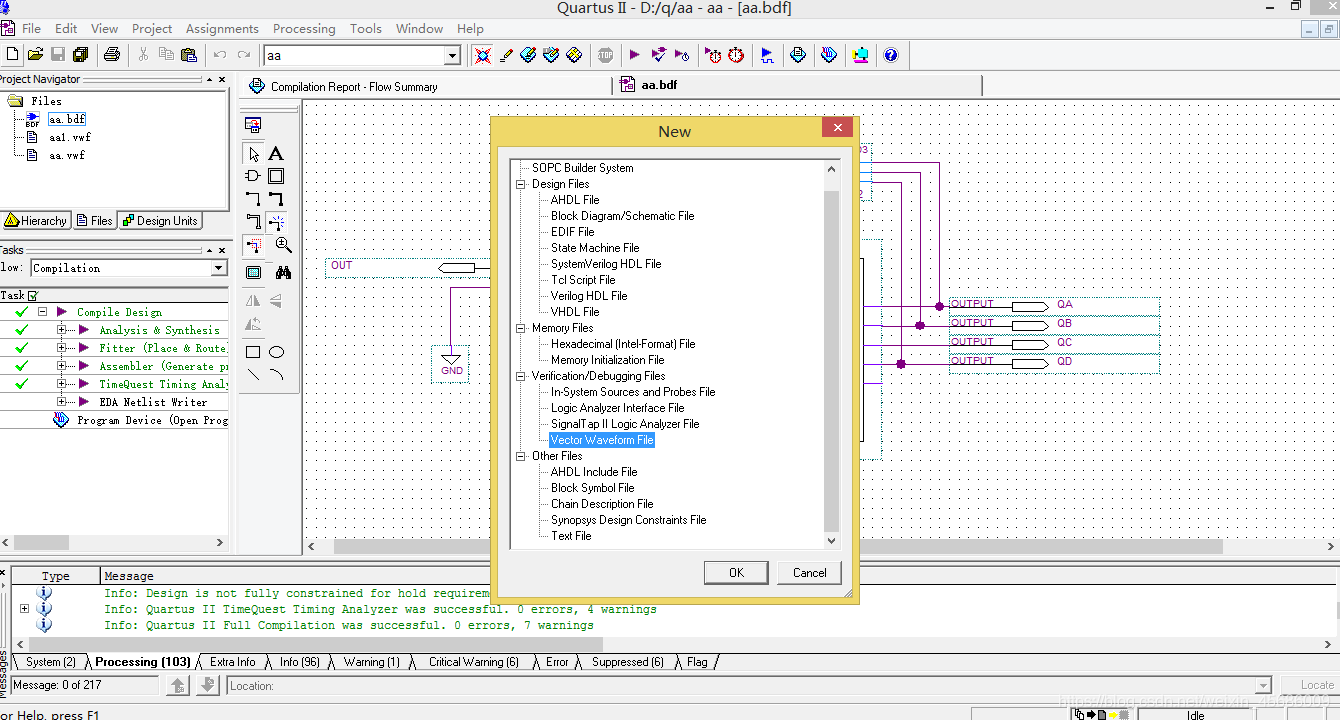

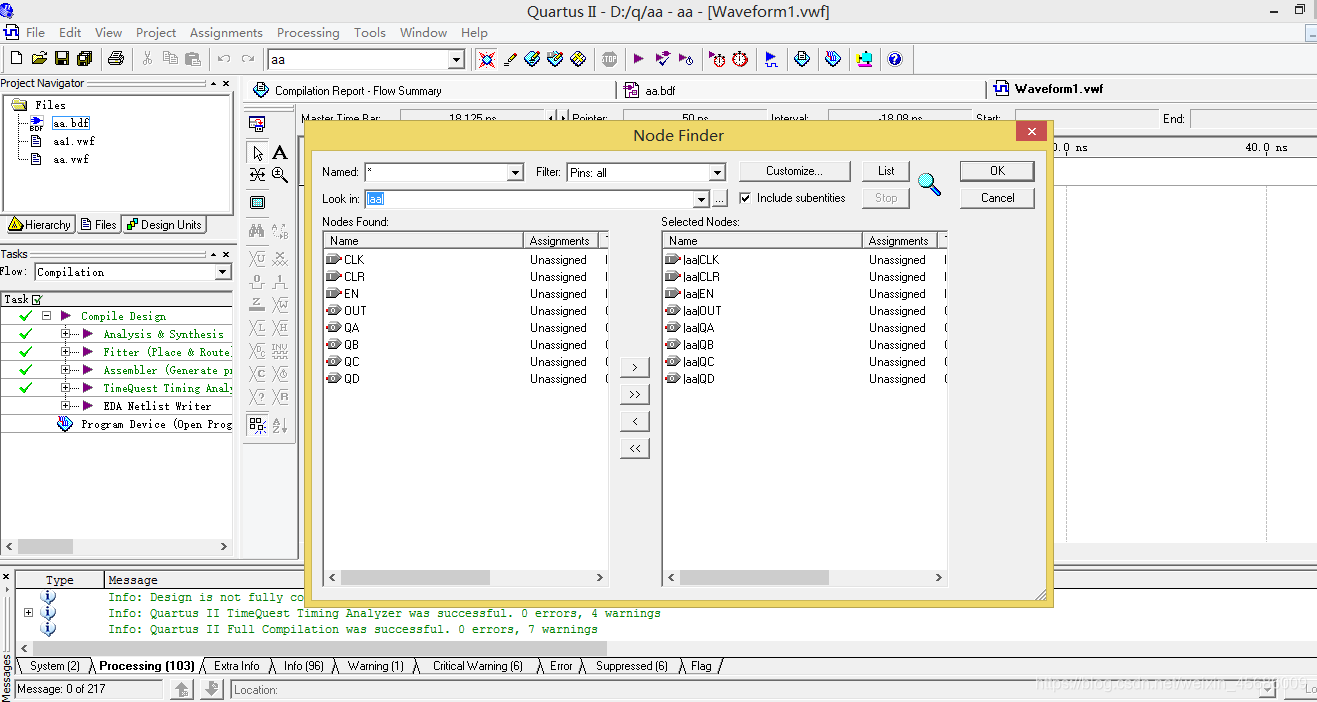

4.然后新建一个vwf，矢量波形仿真文件，使用NodeFinder向其中添加要观察的管脚.


5.给波形引脚添加波形,并保存命名为aa.

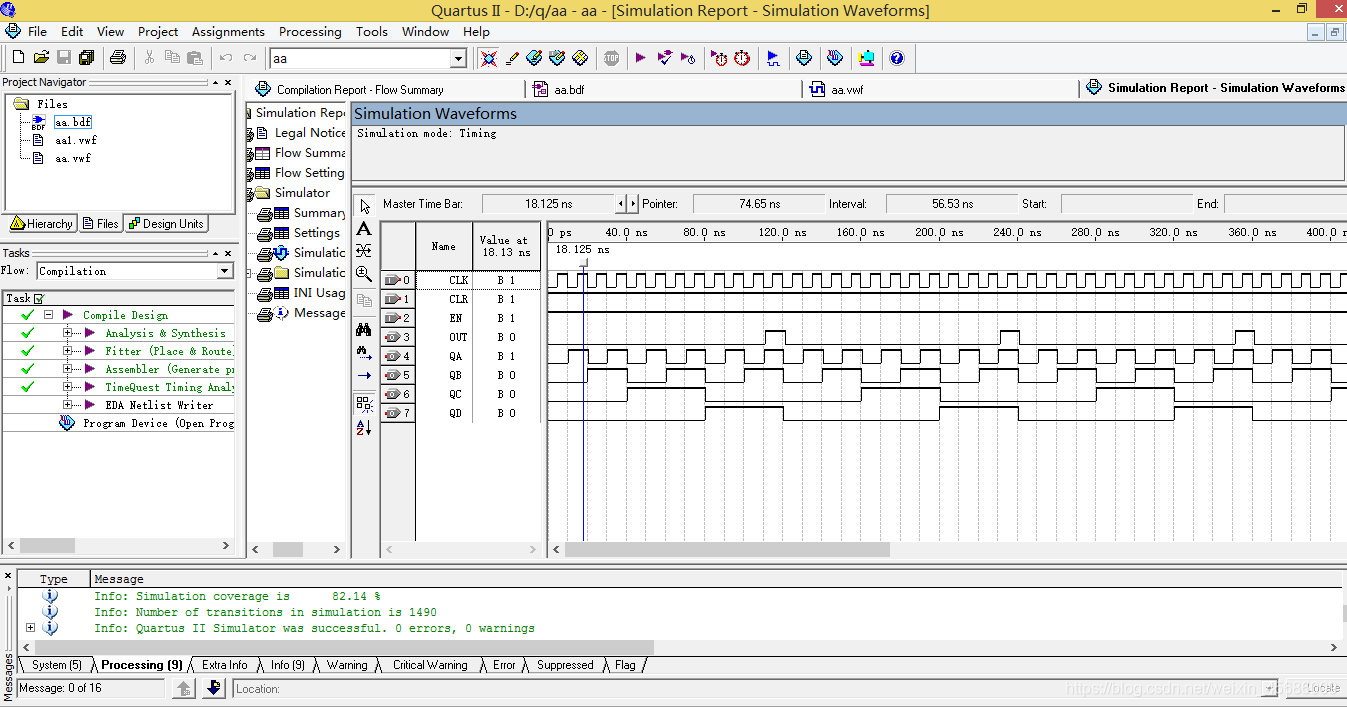

6.点击波形仿真，对波形进行周期调整，得到仿真波形.

三、实验结果

根据仿真图的输出，可以很明显的看到该波形在第十二个周期的时候出现了一个高电平，满足实验要求，设计成功.
