【EDA实验】实验1：拼接4-16译码器

一、实验内容

1.用2片3-8 译码器拼接成4-16 译码器
2.仿真验证电路的正确性
3.注意观察输出信号的毛刺（竞争冒险）

二、实验步骤

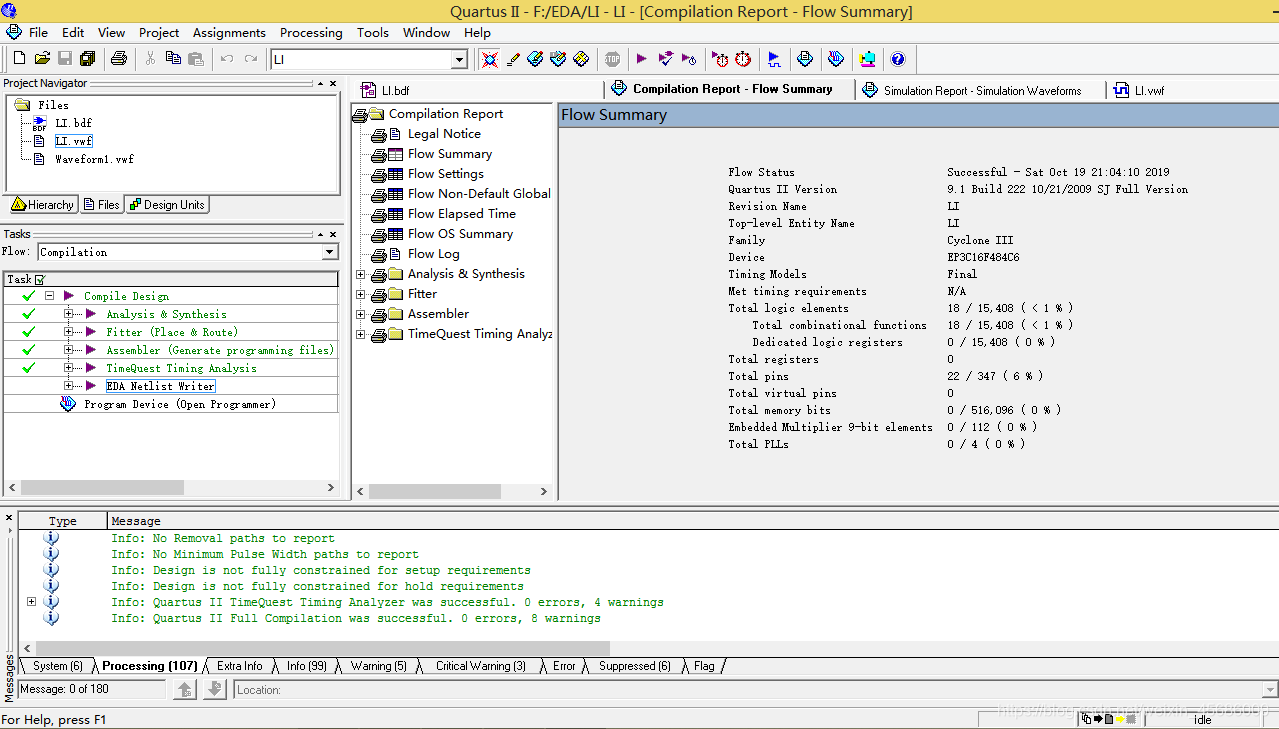

1.使用Quartus，新建一个项目，创建一个BDF文件，双击BDF空白处，添加组件符号。

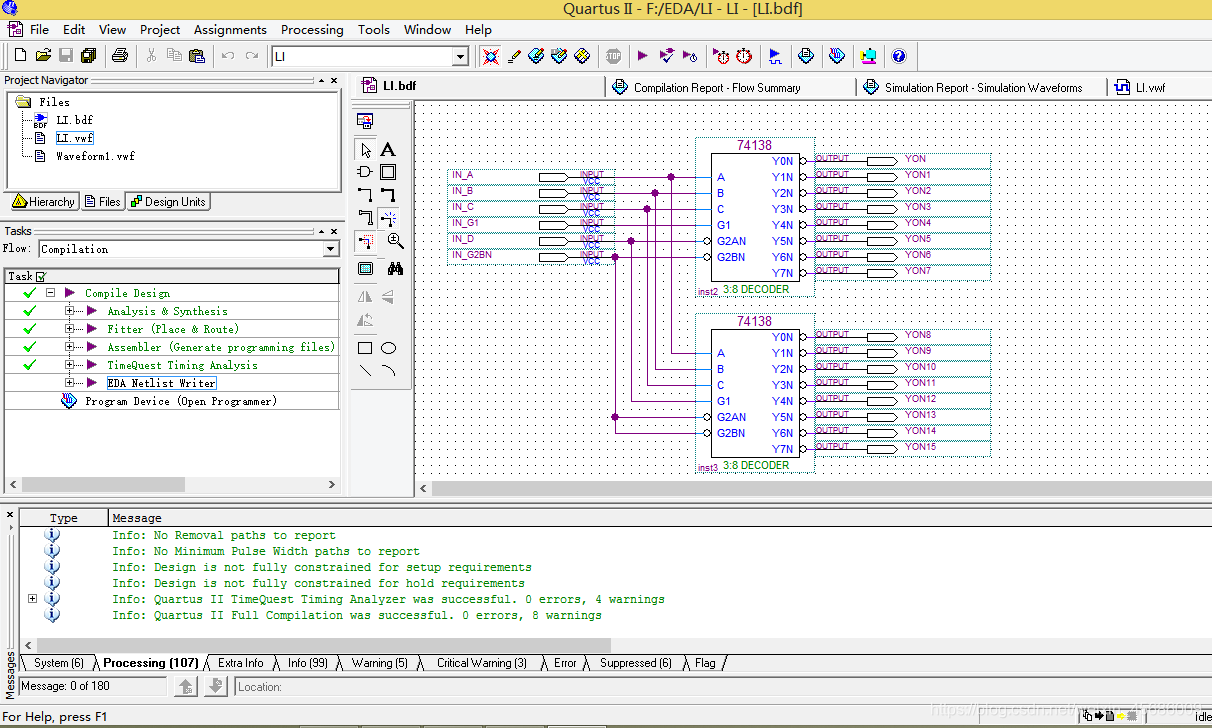

2.找到 74138 将其放置到BDF文件中，然后对其添加输入，输出管脚，编译项目。
3.然后新建一个vwf，矢量波形仿真文件，使用NodeFinder向其中添加要观察的管脚。
4.然后在VWF中设定激励波形，然后仿真，观察结果波形。
5.从下图中可以看到，仿真结果和74138的数据手册描述一致，并且输出信号中存在着组合逻辑的竞争与冒险
