波形抽取方式：等间隔和峰值抽取

几乎所有需要进行波形显示的测量仪器都面临一个问题：待显示的波形片段中的采样点数不等于屏幕显示区域的像素数，在这样的情况下，如何把波形绘制到显示区域中去？本文重点讲解两种常见的波形抽取方式，等间隔抽取和峰值抽取。

1.等间隔抽取方式

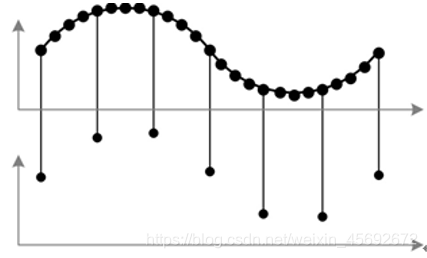

等间隔抽取以波形片段的采样点数与屏幕点数的固定比例，等间隔地抽取采样点，抽出来的采样点显示到屏幕上。

这种抽取方式，等效为降低采样率，每两个点之间的时间是确定的，这种方案优点在于实现简单且能反应波形的大致轮廓，适用于较低频率的信号。

 2.峰值抽取方式

把波形原始采样片段分成若干组，每组分别比较出最大值和最小值作为抽取点，并保持这两个点的先后顺序关系。

这种抽取方法通常针对高频信号，优点在于找出峰值，但不保证相邻两点之间的时间间隔相等，每两个点之间时间是不确定的。

3.常见问题

查看波形时，为什么使用等间隔抽取，看到正弦信号，而用峰值抽取看到却像是噪声，到底哪个波形正确？

这种情况很有可能是波形显示范围太大，等间隔抽取显示由于抽取频率太低，出现了频谱混叠，显示了错误波形，此时峰值抽取波形显示太密，同样没有太大价值，应该修改设置，缩小显示的时间范围，即放大波形显示。

4.场合应用

峰值抽取可以得到信号的峰值信息，可以用来观察波形峰值情况，所以当需观察的重点是波形是否有毛刺或干扰时使用峰值抽取；等间隔抽取的数据可以用来对数据进行二次处理，例如应用在系统集成场合。
