1P3W（单相三线）的三线是指火线、零线和地线吗？

1P3W（单相三线）的三线是指火线、零线和地线吗？

为测量各种单相、三相输电方式下的功率，常用的功率测量仪器，如广州致远的功率分析仪提供了5种接线方式：单相2线制(符号：1P2W)、单相3线制(符号：1P3W)、三相3线制(符号：3P3W)、三相3线制(3电压3电流表法，符号：3P3W (3V3A))和三相4线制(符号：3P4W)。

国内常用市电确实是单相，地线属于保护线路，不属于供电线路，不适用1P3W接线方式。1P3W的三线不是指火线、零线和地线。

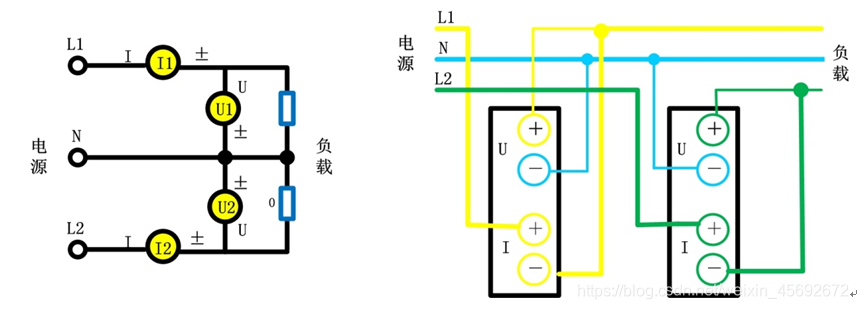

一般是国外某些地方的电网，常见应用是一种需要1P3W的接线情况是测量有抽头的变压器输出功率。

在单相三相中，两根相线（火线）任意一根，跟中性线之间的电压是相同的，日本100V、台湾110V、北美是110V或120V。所以两个相线之间电压是相线和中性线（接地情况下）之间的电压的两倍。





  常见问题：
1）1P3W两根L线之间是否有压差？
存在，压差是200V~240V用电器所用的电压。
2）1P3W和1P2W的区别？
110V负载原则是对应相线的的那一组驱动运转，类似1P2W；220V负载运转时，两组驱动同时运转。
