数通-综合实验案例

本次实验拓扑分为技术部、销售部、工程部，使用C类地址段（192.168.0.0）共六个网段
分别使用OSPF(开放式最短路径优先)、ACL（访问控制列表）、DHCP（接口模式）、rip(路由信息协议)、单臂路由的协议技术，让技术部可以和销售部ping通，技术部可以和工程部ping通但是销售部不能和工程部ping通。

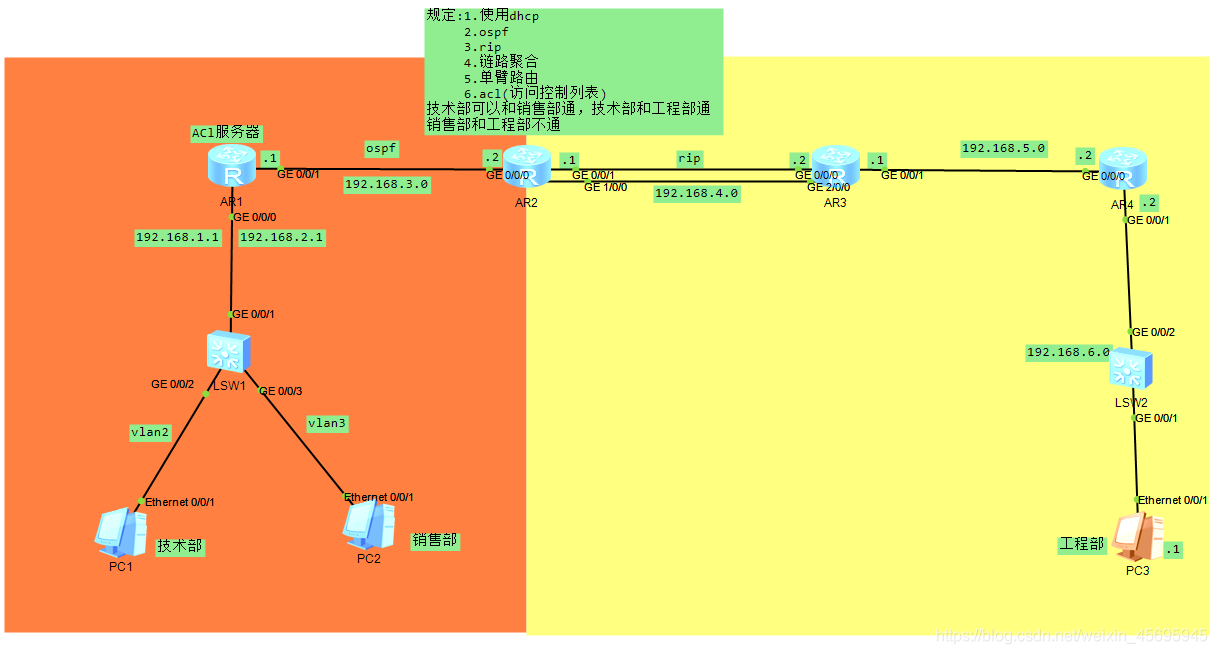

实验拓扑图
在这里插入图片描述

实验平台	ENSP510
实验设备	AR1200 S3700

在AR1和LSW1上配置单臂路由如下：
AR1:interface GigabitEthernet0/0/0.1
dot1q termination vid 2
ip address 192.168.1.1 255.255.255.0
arp broadcast enable
dhcp select interface
dhcp server dns-list 8.8.8.8

interface GigabitEthernet0/0/0.2
dot1q termination vid 3
ip address 192.168.2.1 255.255.255.0
arp broadcast enable
dhcp select in
